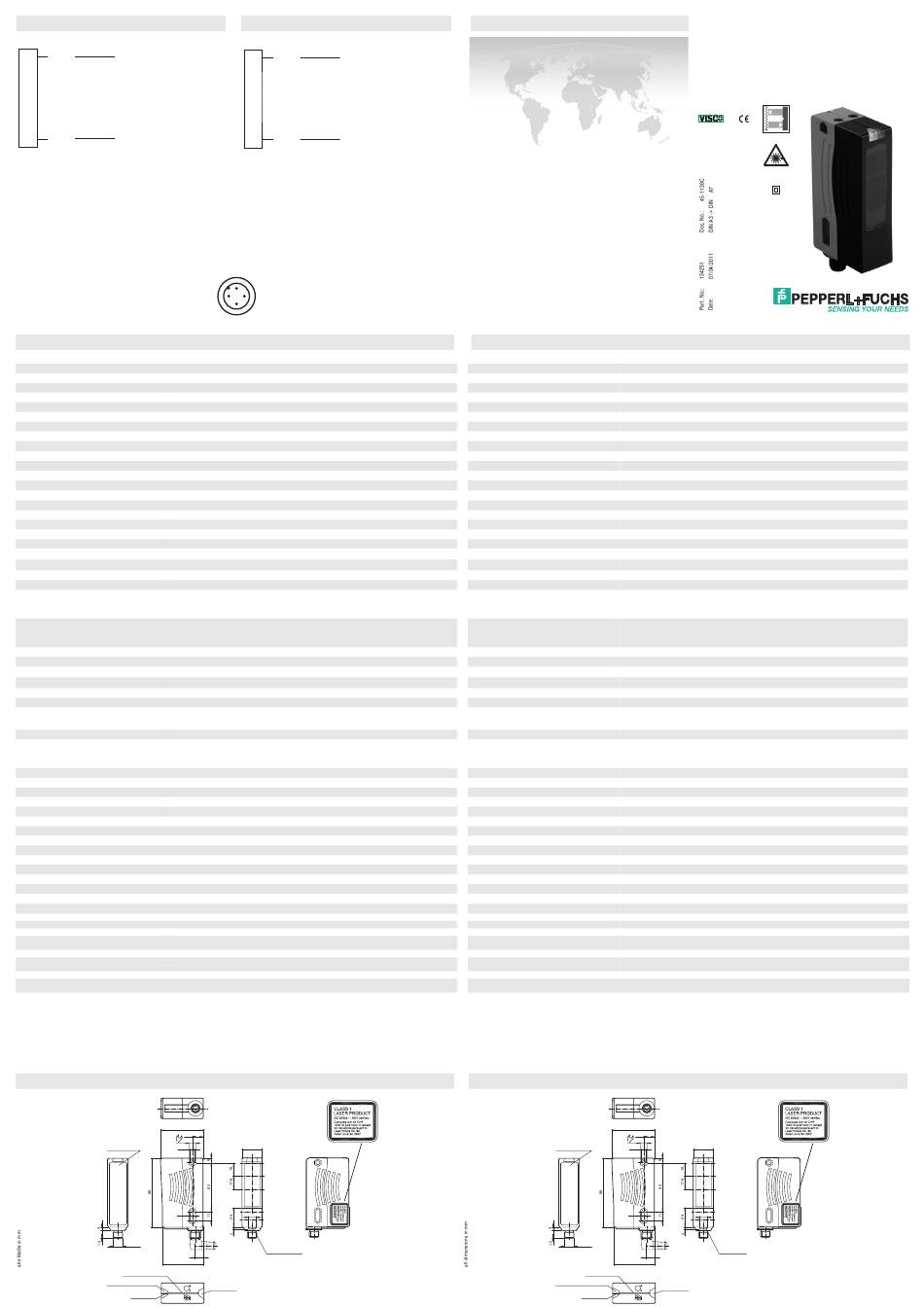

Pepperl+Fuchs RL28-55-LAS-B3B/73c Quick Start Manual

Elektrischer Anschluss
1 +
3 -
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 30 m
Reflektorabstand 0,3 ... 30 m
Grenzreichweite 42 m
Referenzobjekt Reflektor MH82
Lichtsender Laserdiode
Lichtart rot, Wechsellicht
Laserkenndaten
Hinweis LASERLICHT , NICHT IN DEN STRAHL BLICKEN
Laserklasse 1
Wellenlänge 650 nm
Strahldivergenz < 1,5 mrad
ca. 4,5 µs
Impulsdauer
Wiederholrate ca. 6 kHz ... 20 kHz
max. Puls Energie 4 nJ
Zulassungen CE, cULus
Lichtfleckdurchmesser ca. 45 mm bei 30 m
Öffnungswinkel Sender: < 0,1 ° Empfänger: < 2 °
Fremdlichtgrenze 50000 Lux
Kenndaten funktionale Sicherheit
MTTF 1200 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 60 %
Anzeigen/Bedienelemente
Betriebsanzeige Dual-LED grün/rot
grün: AS-Interface-Spannung, normale Funktion
rot: Kommunikationsfehler bzw. Adresse 0
rot/grün blinkend: Periferiefehler
Funktionsanzeige LED gelb:
1. LED leuchtet konstant: Signal > 2 x Schaltpunkt (Funktionsreserve)
2. LED blinkt: Signal zwischen 1 x Schaltpunkt und 2 x Schaltpunkt
3. LED aus: Signal < Schaltpunkt
Bedienelemente Empfindlichkeitseinsteller (Einstellung bis < 25 % der Betriebsreichweite)
Elektrische Daten
Betriebsspannung U 26,5 ... 31,6 V über AS-Interface-Bussystem , min. 18,5 V
B
≤ 40 mA
Leerlaufstrom I
0
II, Bemessungsisolationsspannung ≤ 250 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1
Schutzklasse
Eingang
Testeingang Datenbit D2:
0: Sender ein
1: Sender aus
Ausgang
Vorausfallausgang Datenbit D1:
0: Funktionsreserve für ca. 10 s unterschritten (LED gelb blinkt), oder sofort 0 nach der 4. Lichtstrah-
lunterbrechung innerhalb der Blinkzeit
1: Funktionsreserve ausreichend
Schaltungsart hell-/dunkelschaltend umschaltbar über AS-i Bussystem
Signalausgang AS-Interface
Schaltfrequenz f 1000 Hz
Ansprechzeit 0,5 ms
Timerfunktion Impulsmäßige Abfallverzögerung IAB, 50 ms, einschaltbar über AS-Interface
Umgebungsbedingungen
Umgebungstemperatur -10 ... 50 °C (14 ... 122 °F)
Lagertemperatur -20 ... 75 °C (-4 ... 167 °F)
Mechanische Daten
Schutzart IP67
Anschluss Kunststoffstecker M12 x 1, 4-polig
Material
Gehäuse
Kunststoff ABS
Lichtaustritt Kunststoffscheibe
Masse 80 g
Normen- und Richtlinienkonformität
Richtlinienkonformität EMV-Richtlinie 2004/108/EG
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
AS-Interface EN 50295 AS-i Complete Spec 2.11
Laserklasse IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to
Laser Notice No. 50, dated June 24, 2007
Zulassungen und Zertifikate
Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit
CCC-Zulassung
einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
54.3
14.8
Bedruckung
8
Typenbezeichnung
Anschlussbild ø5
5
M12 x 1
51.8
Empfindlichkeitseinsteller
LED-Anzeige Schaltzustand
LED-Anzeige
Betrieb/Fehler
Electrical connection
+
1
3 -
1
4
2
3
25.8
Sender
Empfänger
9.8
Schwalbenschwanz -
aufnahme
10
LED-Anzeige
Schaltzustand
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 30 m
Reflector distance 0.3 ... 30 m
Threshold detection range 42 m
Reference target MH82 reflector
Light source laser diode
Light type modulated visible red light
Laser nominal ratings
Note LASER LIGHT , DO NOT STARE INTO BEAM
Laser class 1
Wave length 650 nm
Beam divergence < 1.5 mrad
approx. 4.5 µs
Pulse length
Repetition rate approx. 6 kHz ... 20 kHz
max. pulse energy 4 nJ
Approvals CE, cULus
Diameter of the light spot approx. 45 mm at 30 m
Angle of divergence Emitter: < 0.1 ° Receiver: < 2 °
Ambient light limit 50000 Lux
Functional safety related parameters
MTTF 1200 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 60 %
Indicators/operating means
Operating display dual-LED green/red
green: AS-Interface voltage, normal operation
red: communication error or address 0
red/green flashing: peripherie fault
Function display LED yellow:
1. LED lit constantly: signal > 2 x switching point (function reserve)
2. LED flashes: signal between 1 x switching point and 2 x switching point
3. LED off: signal < switching point
Controls sensitivity adjustment (Adjustment to < 25% of the effective operating range)
Electrical specifications
Operating voltage U 26.5 ... 31.6 V via AS-Interface network , min. 18.5 V
B
≤ 40 mA
No-load supply current I
0
II, rated insulation voltage ≤ 250 V AC with pollution degree 1-2 according to IEC 60664-1
Protection class
Input
Test input Data bit D2:
0: emitter on
1: emitter off
Output
Output of the pre-fault indication data bit D1:
0: stability control falls for approx. 10 s (LED yellow is flashing) or at once 0 after the 4. light beam
interruptionch during the flashtimet
1: sufficient stability control
Switching type light/dark on switchable via AS-i bus system
Signal output AS-Interface
Switching frequency f 1000 Hz
Response time 0.5 ms
Timer function Impulsed off-delay IAB, 50 ms, switchable via AS-Interface
Ambient conditions
Ambient temperature -10 ... 50 °C (14 ... 122 °F)
Storage temperature -20 ... 75 °C (-4 ... 167 °F)
Mechanical specifications
Protection degree IP67
Connection Plastic connector M12 x 1, 4-pin
Material
Housing
Plastic ABS
Optical face Plastic pane
Mass 80 g
Compliance with standards and directives
Directive conformity EMC Directive 2004/108/EC
Standard conformity
Product standard EN 60947-5-2:2007
IEC 60947-5-2:2007
AS-Interface EN 50295 AS-i Complete Spec 2.11
Laser class IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to
Laser Notice No. 50, dated June 24, 2007
Approvals and certificates
Products with a maximum operating voltage of ≤36 V do not bear a CCC marking because they do
CCC approval
not require approval.
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
54.3
14.8
Print
8
Type code
Connection diagram ø5
5
M12 x 1
51.8
Sensitivity adjuster
LED indicator: switching state
LED indicator:
operation/error
Reflexions-Lichtschranke
mit Kunststoffstecker M12, 4-polig

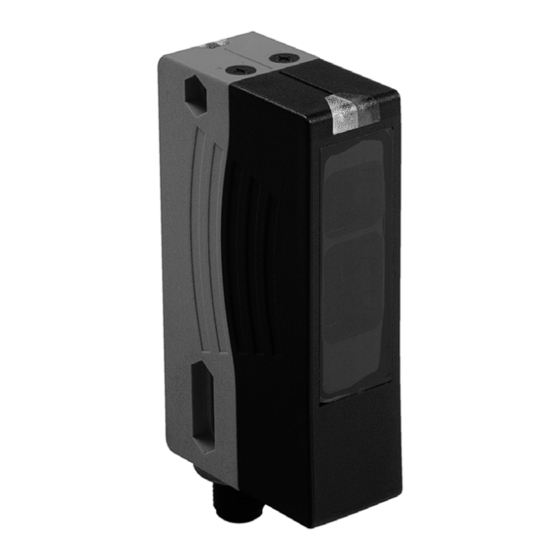

Retroreflective sensor
with 4-pin, M12 x 1 plastic connector
RL28-55-LAS-B3B/73c
25.8
Emitter
Receiver
9.8
Dovetail mount
10
LED indicator:
switching state
