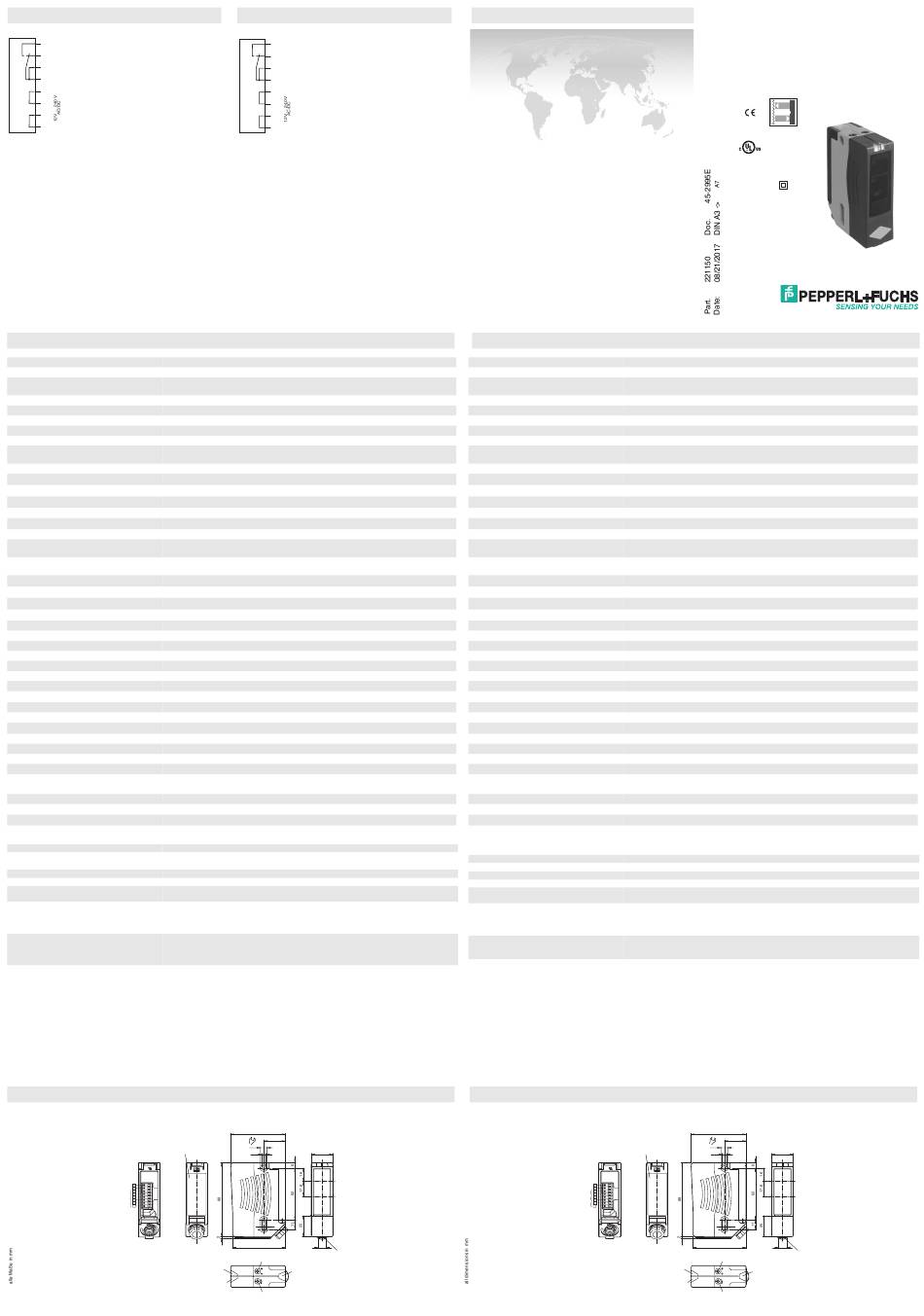

Pepperl+Fuchs RLK28-55-4707 Manual

Elektrischer Anschluss
Option:
8 (BK) NO
7 (WH) NC
6 (GY) C
C
5 (GY)
4 (BU)
~/0 V
3 (BU)
2 (BN)
~/+UB
1 (BN)
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 17 m
Reflektorabstand 0,05 ... 17 m
Grenzreichweite 21 m
Referenzobjekt Reflektor H85-2
Lichtsender LED
Lichtart rot, Wechsellicht , 660 nm
Polarisationsfilter ja
Lichtfleckdurchmesser ca. 290 mm im Abstand von 17 m
Öffnungswinkel Sender 1°,
Empfänger 2°
Fremdlichtgrenze 80000 Lux
Kenndaten funktionale Sicherheit
MTTF 600 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün
Funktionsanzeige 2 LEDs gelb, leuchten bei freiem Lichtstrahl, blinken bei Unterschreiten der Funktions-
reserve, aus bei Strahlunterbrechung.
Bedienelemente Empfindlichkeitseinsteller (Einstellung bis < 25 % der Betriebsreichweite) , Hell-/Dun-
kelumschalter
Elektrische Daten
Betriebsspannung U 12 ... 240 V AC/DC
B
Leistungsaufnahme P ≤ 3,5 VA
0
Ausgang
Schaltungsart hell-/dunkelschaltend umschaltbar
Signalausgang Relais, 1 Wechsler
Schaltspannung max. 250 V AC/DC
Schaltstrom max. 2 A
Schaltleistung DC: max. 50 W AC: max: 500 VA
Schaltfrequenz f 25 Hz
Ansprechzeit 20 ms
Umgebungsbedingungen
Umgebungstemperatur -40 ... 60 °C (-40 ... 140 °F)
Lagertemperatur -40 ... 75 °C (-40 ... 167 °F)
Mechanische Daten
Gehäusebreite 25,8 mm
Gehäusehöhe 88 mm
Gehäusetiefe 65,5 mm
Schutzart IP67
Anschluss
Klemmraum mit 8 Federzugklemmen für Aderquerschnitt 0,5 ... 1,5 mm
7,5 ... 8,5 mm, Kabelverschraubung M16x1,5
Material
Kunststoff ABS
Gehäuse
Kunststoffscheibe
Lichtaustritt
Masse 112 g
Normen- und Richtlinienkonformität
Richtlinienkonformität
Niederspannungsrichtlinie 2006/95/ EN 60947-5-2:2007+A1:2012
EG
EMV-Richtlinie 2004/108/EG EN 60947-5-2:2007+A1:2012
Normenkonformität
EN 60947-5-2:2007+A1:2012
Produktnorm
IEC 60947-5-2:2007 + A1:2012
UL 60947-5-2: 2014
Normen
EN 62471:2008
Zulassungen und Zertifikate
Schutzklasse II, Bemessungsisolationsspannung ≤ 250 V AC bei Verschmutzungsgrad 1-2 nach
IEC 60664-1 Ausgangskreis basisisoliert vom Kontrollkreis nach IEC 61140.
Achtung !
Die Schutzklasse 2 ist nur gültig bei geschlossenem Klemmraum.
UL-Zulassung E87056 , cULus Listed Achtung: Dieses Gerät wird als offenes Gerät betrachtet. Es
muss innerhalb eines Gehäuses montiert werden, das gemäß UL 508 für einen ange-
messenen Schutz gegen innere Brände und Personenschäden aufgrund der Zugäng-
lichkeit zu stromführenden Teilen ausgelegt ist.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
Relais Schließer
8 8
Relais Öffner
7 7
6 6
Relais Mittenkontakt
5 5
4 4
12 ... 240 V AC/DC
3 3
2 2
12 ... 240 V AC/DC
1 1
Electrical connection
Option:
8 (BK)
NO
7 (WH) NC
6 (GY)
C
5 (GY) C
4 (BU)
~/0 V
3 (BU)
2 (BN)
~/+UB
1 (BN)
65.5
26
8
Typenschild
ø5 25.8
Sender
Empfänger
5
63 9.6
Schwalbenschwanz-
aufnahme
Hell-/Dunkel-Schalter
LED-Schaltzustand
LED-Schaltzustand
LED-Betriebsanzeige
Empfindlichkeitseinsteller
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range
Reflector distance
Threshold detection range
Reference target
Light source
Light type
Polarization filter
Diameter of the light spot
Angle of divergence
Ambient light limit
Functional safety related parameters
MTTF
d
Mission Time (T )
M
Diagnostic Coverage (DC)
Indicators/operating means
Operation indicator
Function indicator
Control elements
Electrical specifications
Operating voltage U
B
Power consumption P
0
Output
Switching type
Signal output
Switching voltage
Switching current
Switching power
Switching frequency f
Response time
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Housing width
Housing height
Housing depth
Degree of protection
Connection
2
, Abisolierung
Material
Housing
Optical face
Mass
Compliance with standards and direc-
tives
Directive conformity
Low Voltage Directive 2006/95/EC
EMC Directive 2004/108/EC
Standard conformity
Product standard
Standards
Approvals and certificates
Protection class
UL approval
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Relay NO
Relay NC
Relay center contact
12 ... 240 V AC/DC
12 ... 240 V AC/DC
Reflexionslichtschranke
mit Klemmraum
Retroreflective sensor
with terminal compartment
RLK28-55-4707
0 ... 17 m
0.05 ... 17 m
21 m
H85-2 reflector
LED
modulated visible red light , 660 nm
yes
approx. 290 mm at a distance of 17 m
emitter 1.2°
receiver 2°
80000 Lux
600 a
20 a
0 %
LED green
2 LEDs yellow, light up when light beam is free, flash when falling short of the stability
control, off when light beam is interrupted
sensitivity adjustment (Adjustment to < 25% of the effective operating range) , Light-
on/dark-on changeover switch
12 ... 240 V AC/DC
≤ 3.5 VA
light/dark on switchable
Relay, 1 alternator
max. 250 V AC/DC
max. 2 A
DC: max. 50 W AC: max. 500 VA
25 Hz
20 ms
-40 ... 60 °C (-40 ... 140 °F)
-40 ... 75 °C (-40 ... 167 °F)
25.8 mm
88 mm
65.5 mm
IP67
terminal compartment with 8 spring-loaded terminals for wire cross section 0.5 ... 1.5
2
mm , insulation stripping 7.5 ... 8.5 mm, M16 x 1.5 cable gland
Plastic ABS
Plastic pane
112 g
EN 60947-5-2:2007+A1:2012
EN 60947-5-2:2007+A1:2012
EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
UL 60947-5-2: 2014
EN 62471:2008
II, rated insulation voltage ≤ 250 V AC with pollution degree 1-2 according to IEC
60664-1 nicht uebersetzt! Caution!
The protection class 2 is only valid when the terminal compartment is closed.
E87056 , cULus Listed Caution: This equipment is considered as open-type equip-
ment. It must be mounted within an enclosure, that is suitably designed for protection
against internal fire and personal injury resulting from accessibility to live parts accor-
ding UL 508.
65.5
26
8
Name plate
ø5
8 8
7 7
6 6
5 5
4 4
3 3
2 2
1 1
5
63
Light/dark switch
LED-switch status
LED-switch status
LED-operating display
Sensitivity adjuster
25.8
Transmitter
Receiver
9.6
Dovetail mount
