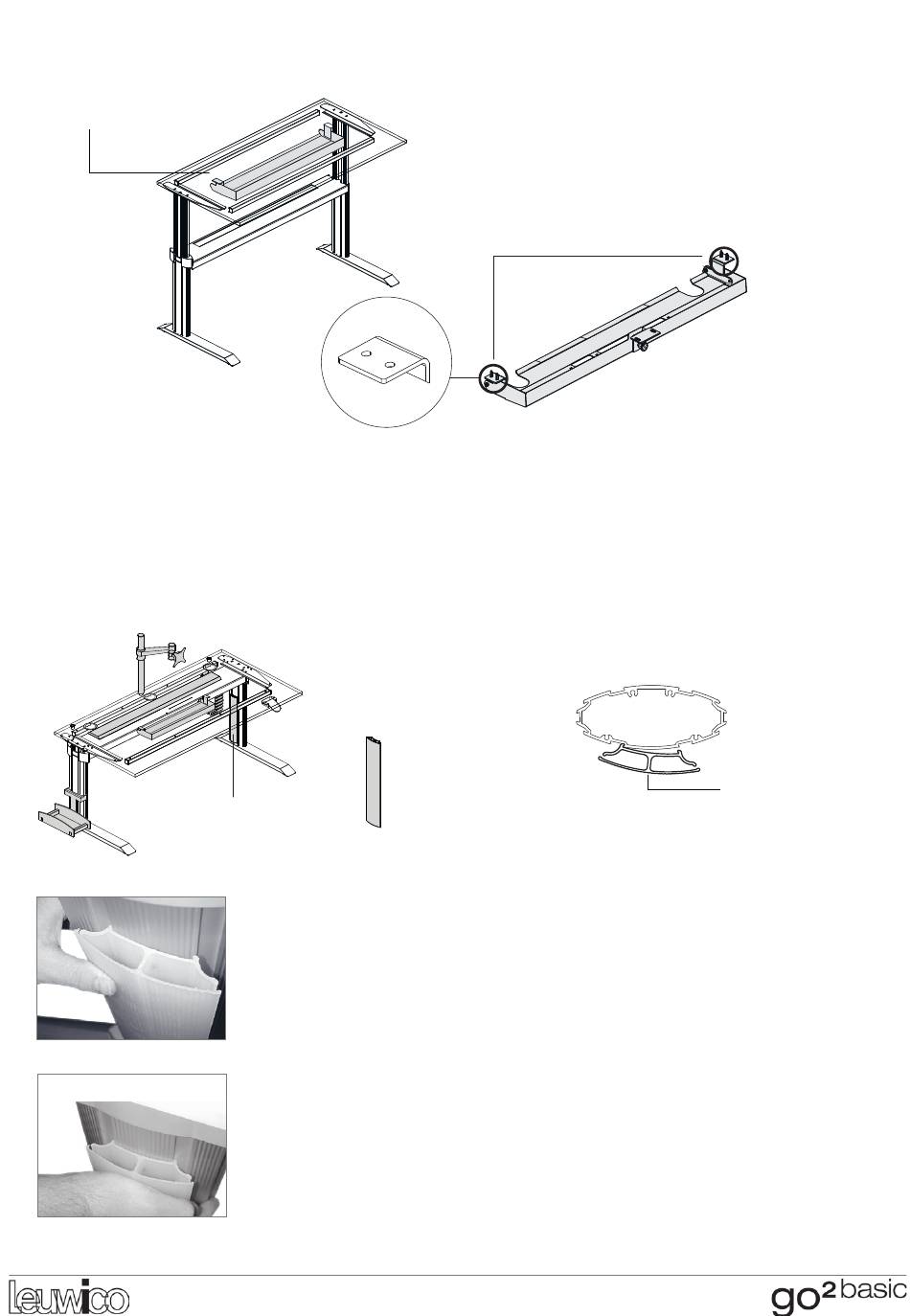

MONTAGE KABELWANNE |
Kabelwanne
cable tray
Kabelwanne mittig unter der Tischplatte
platzieren und in die vorgefertigten Bohrungen
schrauben�
MONTAGE VERTIKALER KABELKANAL |
NEL
*Genaue Bezeichnung des Montagematerials siehe S� 24 |
MOUNTING OF CABLE TRAY
vertikaler Kabelkanal
vertical cable channel
Eine Seite des vertikalen Kabelkanals innen am
Beinprofil des Arbeitstisches komplett einfügen,
die zweite Seite zunächst nur oben einhängen�
Durch leichtes Klopfen mit dem Handballen
rastet das transluszente Verkabelungsprofil in
das Beinprofil ein.
*Exact description of the assembly material see page 24
Position Bohrungen
Position holes
Place the cable tray in the center under the
tabletop and screw it into the pre drilled holes�
MOUNTING OF VERTICAL CABLE CHAN-
Insert one side of the vertical cable channel
completely inside the leg profile of the worksta-
tion, and hang the other side only loosely in the
upper part�
The translucent cabling profile snaps into the
leg profile with a slide beating by the hand.
14
vertikaler Kabelkanal
vertical cable channel
