MONTAGE KABELWANNE |

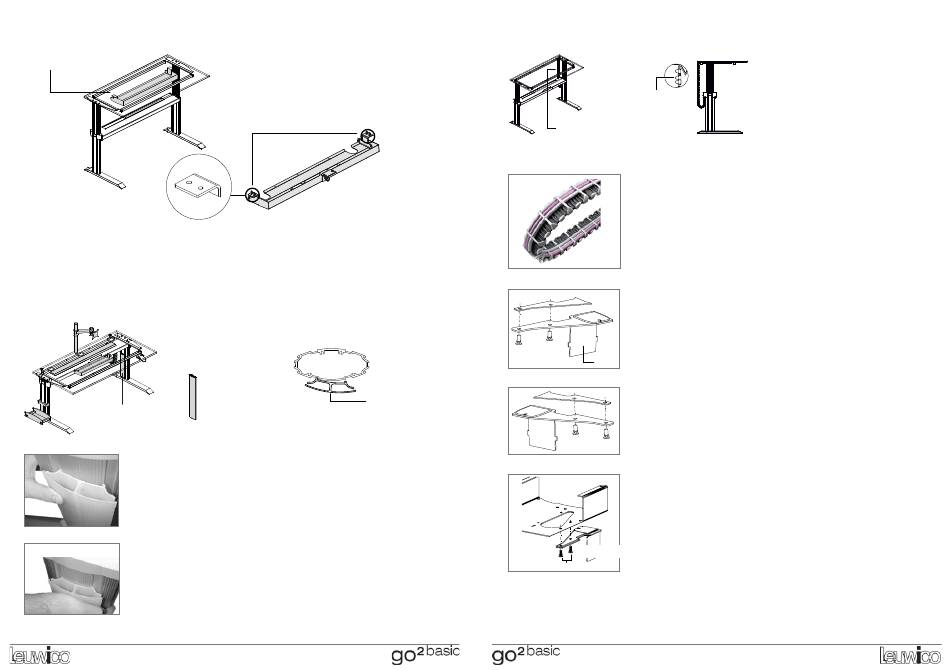

MOUNTING OF CABLE TRAY

Kabelwanne
cable tray
Kabelwanne mittig unter der Tischplatte
platzieren und in die vorgefertigten Bohrungen
schrauben.
MONTAGE VERTIKALER KABELKANAL |
vertikaler Kabelkanal
vertical cable channel
Eine Seite des vertikalen Kabelkanals innen am
Beinprofil des Arbeitstisches komplett einfügen,
die zweite Seite zunächst nur oben einhängen.
Durch leichtes Klopfen mit dem Handballen
rastet das transluszente Verkabelungsprofil in
das Beinprofil ein.
*Genaue Bezeichnung des Montagematerials siehe S. 24 | *Exact description of the assembly material see page 24
Position Bohrungen
Position holes
Place the cable tray in the center under the
tabletop and screw it into the pre drilled holes.

MOUNTING OF VERTICAL CABLE CHANNEL

vertikaler Kabelkanal
vertical cable channel
Insert one side of the vertical cable channel
completely inside the leg profile of the worksta-
tion, and hang the other side only loosely in the
upper part.
The translucent cabling profile snaps into the
leg profile with a slide beating by the hand.
14
MONTAGE KABELKETTE |

MOUNTING OF CABLE CHAIN

Krallen außen!
clamps outside!
Kabelkette
(rechts montiert)
cable chain
(fixed at the right side)
Optional kann die Kabelkette für dickere
Kabelstränge vorder- und rückseitig genutzt
werden, wenn jedes zweite Krallenpaar
herausgenommen und zur Rückseite hin
wieder eingesetzt wird.
Die drei Teile des Befestigungsadapters
zusammenstecken.
Position bei Montage rechts
Winkel 1
angle 1
Position des 3-teiligen Befestigungsadap-
ters bei Montage links
Befestigung des Adapters an der Quer-
Quertraverse
traverse durch Eindrücken der beiden
cross rail
Kunststoff-Blindnieten. (Für Demontage die
Blindnietenköpfe mit einem Schraubenzie-
her einfach anheben.)
Kunststoff-Blindnieten
plastic blind rivets
*Genaue Bezeichnung des Montagematerials siehe S. 24 |
• Montage der Kabelkette links und/oder rechts am
Tisch möglich.
• Ist ein CPU-Halter innen am Seitenteil des Tisches
montiert, muss die Kabelkette um 28 cm eingerückt
werden.
• The cable chain can be fixed on the left and/or right
side of the desk.
• If a CPU holder is mounted at the inside of the desk
frame side part the cable chain must be moved by
28 cm to the centre of the desk.
Optionally you can use the front and rear
side of the cable chain for stronger cable
cords. Remove every second pair of claws
and insert it to the rear side.
Put the three parts of the fixing adapter
together for mounting on the right side.
Position of the threepart fixing adapter for
mounting on the left side.
Insert the two plastic blind rivets in order
to fix the adapter on the cross rail. (For
demounting simply lift the blind rivet heads
with a screw-driver).
*Exact description of the assembly material see page 24
15
