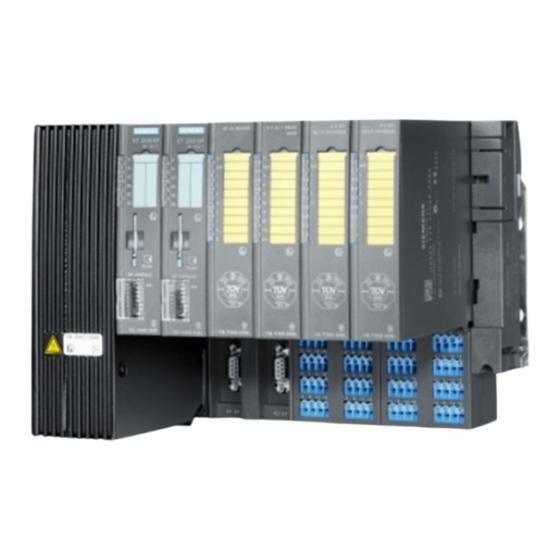

Product Information ET 200iSP
Interfacemodul IM 152-1PN,
6ES7152-1BA00-0AB0
A5E51354373-AA
Edition 08/2022
Copyright Siemens AG 2022
Technical data subject to change

Advertisement

loading

Related Manuals for Siemens ET 200iSP

Summary of Contents for Siemens ET 200iSP

  • Page 1 SIEMENS Product Information ET 200iSP Interfacemodul IM 152-1PN, 6ES7152-1BA00-0AB0 A5E51354373-AA Edition 08/2022 Copyright Siemens AG 2022 Technical data subject to change...
  • Page 3 6ES7152-1BA00-0AB0 Produktinformation Diese Produktinformation enthält wichtige Hinweise zum Interfacemodul IM 152-1PN. Eigenschaften • Das Interfacemodul verbindet die ET 200iSP mit einem PROFINET-Netzwerk. • Das Interfacemodul wird in das Terminalmodul TM-IM/EM, TM-IM/IM gesteckt. Weitere Informationen Weitere Informationen zum Interfacemodul finden Sie im Handbuch Dezentrale Peripherie ET 200iSP.
  • Page 4 Deutsch A5E51354373-AA Deutsch Zulassung ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Hinweis Das Interfacemodul IM 152-1PN mit der Gerätekategorie 2G darf im explosionsgefährdeten Bereich Zone 1 eingesetzt werden.
  • Page 5 • An den optischen Anschlüssen des Interfacemoduls schließen Sie die Glasfaserleitungen an. Informationen hierzu finden Sie im Handbuch Dezentrale Peripherie ET 200iSP. • Beachten Sie beim Einsatz des Interfacemoduls IM 152- 1PN die Grenzwerte von Class 1 gemäß IEC 60825-1.
  • Page 6 • In Zone 1 und Zone 2 ist das Ziehen und Stecken des Interfacemoduls im laufenden Betrieb erlaubt. Das Gehäuse (Ex e / IP 54) in der sich die ET 200iSP befindet, darf dabei nur kurzzeitig geöffnet werden (siehe Handbuch ET 200iSP).
  • Page 7 A5E51354373-AA Deutsch Technische Daten Baugruppenspezifische Daten Bus-Protokoll PROFINET IO nach IEC 61784-2 Schnittstelle 2x SFP Port (Details siehe Handbuch Dezentrale Peripherie ET 200iSP) Spannungen, Ströme, Potenziale Versorgungsspannung 24 V DC Maximaler Eingangsstrom 200 mA Verlustleistung des Moduls 2,2 W Sicherheitstechnische Daten PROFINET-LWL-Schnittstelle begrenzt auf Laser Class 1 gemäß...
  • Page 8 Deutsch A5E51354373-AA Deutsch...
  • Page 9 Product Information This Product Information contains important notes on the IM 152-1PN interface module. Properties • The interface module connects the ET 200iSP to a PROFINET network. • The interface module is inserted in the Terminal Module TM-IM/EM, TM-IM/IM. Additional information You can find additional information about the interface module in the SIMATIC Distributed I/O ET 200iSP manual.
  • Page 10 English A5E51354373-AA English Approval ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Note The IM 152-1PN interface module with device category 2G may be used in the hazardous area Zone 1. Installation Danger In some circumstances, sparks capable of ignition or...
  • Page 11 • Connect the fiber optic cables to the optical ports of the interface module. For more information, refer to the SIMATIC Distributed I/O ET 200iSP manual. • When using the IM 152-1PN interface module, observe the limit values of Class 1 according to IEC 60825-1. Only use suitable media converters and optical fiber cables.
  • Page 12 • It is therefore permitted to remove and insert the interface module during running operation in Zone 1 and Zone 2. The housing (Ex e / IP 54) in which the ET 200iSP is located may only be opened briefly (see ET 200iSP manual).
  • Page 13 Technical Data Module-specific data Bus protocol PROFINET IO according to IEC 61784-2 2x SFP Port (details see SIMATIC Interface Distributed I/O ET 200iSP manual) Voltages, Currents, Potentials Supply voltage 24 V DC Maximum input current 200 mA Power dissipation of the module 2.2 W...
  • Page 14 English A5E51354373-AA English...
  • Page 15 1PN, 6ES7152-1BA00-0AB0 Information produit Cette information produit contient des indications importantes concernant le module d'interface IM 152-1PN. Propriétés • Le module d'interface relie l'ET 200iSP au réseau PROFINET. • Le module d'interface s'enfiche sur l'embase TM-IM/EM, TM-IM/IM. Autres informations Vous trouverez d'autres informations concernant le module d'interface dans le manuel Station de périphérie décentralisée...
  • Page 16 Français A5E51354373-AA Français Homologation ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Remarque L'utilisation du module d'interface IM 152-1PN de catégorie 2G est autorisée dans les zones à risque d'explosion Zone 1.
  • Page 17 • Raccordez les câbles à fibres optiques aux connecteurs optiques du module d'interface. Plus d'informations à ce sujet dans le manuel Station de périphérie décentralisée ET 200iSP. • Lors de l'utilisation du module d'interface IM 152-1PN, respectez les limites de Classe 1 selon la norme IEC 60825-1.
  • Page 18 EN 60079-17. Cette norme contient les dispositions de la norme internationale IEC 60079-17. Pour l'utilisation aux USA et au Canada Le schéma fonctionnel du système ET 200iSP est fourni avec le module d'alimentation. Vous pouvez également télécharger la version la plus récente à l'adresse https://support.industry.siemens.com/cs/ww/fr/...
  • Page 19 Caractéristiques techniques Caractéristiques spécifiques du module Protocole du PROFINET IO selon IEC 61784-2 Interface 2x port SFP (voir manuel Station de périphérie décentralisée ET 200iSP pour plus de détails) Tensions, courants, potentiels Tension d'alimentation 24 V CC Courant d'entrée maximal 200 mA Puissance dissipée du module...
  • Page 20 Français A5E51354373-AA Français...
  • Page 21 Esta información del producto contiene indicaciones importantes sobre el módulo de interfaz IM 152-1PN. Propiedades • El módulo de interfaz conecta el ET 200iSP a una red PROFINET. • El módulo de interfaz se inserta en el módulo de pines TM- IM/EM o TM-IM/IM.
  • Page 22 Español A5E51354373-AA Español Homologación ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Nota El módulo de interfaz IM 152-1PN con la categoría de aparato 2G puede emplearse en atmósferas potencialmente explosivas de zona 1.
  • Page 23 • Conecte los cables de fibra óptica a las conexiones ópticas del módulo de interfaz. Encontrará información adicional al respecto en el manual SIMATIC Distributed I/O ET 200iSP. • Para el uso del módulo de interfaz IM 152-1PN tenga en cuenta los valores límite de Class 1 según IEC 60825-1.
  • Page 24 (Ex e/IP 54) en la que se encuentra el ET 200iSP solo debe abrirse brevemente (ver manual ET 200iSP). • Al configurar el ET 200iSP hay que tener en cuenta el número admisible de módulos electrónicos (ver manual ET 200iSP, capítulo 4.6 Restricted Number of Connectable Electronics Modules).
  • Page 25 Datos específicos del módulo Protocolo de PROFINET IO según IEC 61784-2 Interfaz 2 puertos SFP (encontrará información detallada en el manual SIMATIC Distributed I/O ET 200iSP) Tensiones, intensidades, potenciales Tensión de alimentación 24 V DC Máxima intensidad de entrada 200 mA Potencia disipada del módulo...
  • Page 26 Español A5E51354373-AA Español...
  • Page 27 Informazioni sul prodotto Queste informazioni sul prodotto contengono importanti informazioni sul modulo di interfaccia IM 152-1PN. Caratteristiche • Il modulo di interfaccia collega l’ET 200iSP a una rete PROFINET. • Il modulo d'interfaccia viene inserito nel modulo terminale TM-IM/EM, TM-IM/IM.
  • Page 28 Italiano A5E51354373-AA Italiano Omologazione ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Avvertenza Il modulo di interfaccia IM 152-1PN con categoria di apparecchio 2G può essere utilizzato nell'area a rischio di esplosione Zona 1.
  • Page 29 • Collegare i cavi in fibra ottica ai connettori ottici del modulo d'interfaccia. Per ulteriori informazioni consultare il manuale SIMATIC Distributed I/O ET 200iSP (Sistema di periferia decentrata ET 200iSP). • Durante l'impiego del modulo d'interfaccia IM 152-1PN osservare i valori limite della classe 1 secondo IEC 60825- 1.
  • Page 30 • Nelle zone 1 e 2 è consentito estrarre e inserire il modulo d'interfaccia durante il funzionamento. L'alloggiamento (Ex e / IP 54) in cui si trova l’ET 200iSP può essere aperto solo per breve tempo (vedere il manuale dell’ET 200iSP).
  • Page 31 Corrente di ingresso max. 200 mA Potenza dissipata dal modulo 2,2 W Dati tecnici di sicurezza Interfaccia a fibre ottiche PROFINET limitata alla classe laser 1 secondo IEC 60825-1 Per ulteriori informazioni vedere il certificato IECEx DEK 22.0020 http://www.iecex.com DEKRA 22ATEX0036 https://support.industry.siemens.com...
  • Page 32 Italiano A5E51354373-AA Italiano...
  • Page 33 6ES7152-1BA00-0AB0 Productinformatie Deze productinformatie bevat belangrijke aanwijzingen voor interfacemodule IM 152-1PN. Eigenschappen • De interfacemodule verbindt de ET 200iSP met een PROFINET-netwerk. • De interfacemodule wordt in de terminalmodule TM-IM/EM, TM-IM/IM gestoken. Meer informatie Meer informatie over de interfacemodule vindt u in de handleiding SIMATIC Distributed I/O ET 200iSP (Decentrale Periferie ET 200iSP).
  • Page 34 Nederlands A5E51354373-AA Nederlands Vergunning ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Opmerking De interfacemodule IM 152-1PN met apparaatcategorie 2G mag in de explosiegevaarlijke zone 1 worden gebruikt. Monteren Gevaar Onder bepaalde omstandigheden kunnen tijdens...
  • Page 35 • Sluit de lichtgeleiderkabels aan op de optische aansluitingen van de interfacemodule. Informatie hierover vindt u in het handboek SIMATIC Distributed I/O ET 200iSP (Decentrale periferie ET 200iSP). • Bij gebruik van de interfacemodule IM 152-1PN moeten de grenswaarden van klasse 1 volgens IEC 60825-1 in acht worden genomen.
  • Page 36 • In zone 1 en zone 2 is het uittrekken en insteken van de interfacemodule tijdens bedrijf toegestaan. De behuizing (Ex e / IP 54), waarin de ET 200iSP zich bevindt, mag slechts kort worden geopend (zie handboek ET 200iSP).
  • Page 37 A5E51354373-AA Nederlands Technische gegevens Module-specifieke gegevens Busprotocol PROFINET IO volgens IEC 61784-2 Interface 2x SFP-poort (voor details zie handleiding SIMATIC Distributed I/O ET 200iSP (Decentrale periferie ET 200iSP)) Spanningen, stromen, potentialen Voedingsspanning 24 V gelijkspan Maximale ingangsstroom ning Vermogensverlies van de module...
  • Page 38 Nederlands A5E51354373-AA Nederlands...
  • Page 39 6ES7152-1BA00-0AB0 Produktinformation Denne produktinformation indeholder vigtige henvisninger om interfacemodulet IM 152-1PN. Egenskaber • Interfacemodulet forbinder ET 200iSP med et PROFINET- netværk. • Interfacemodulet skal stikkes ind i terminalmodulet TM- IM/EM, TM-IM/IM. Yderligere informationer Yderligere informationer om interfacemodulet finder du i vejledningen SIMATIC Distributed I/O ET 200iSP (Decentral periferi ET 200iSP).
  • Page 40 Dansk A5E51354373-AA Dansk Godkendelse ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Bemærk Interfacemodulet IM 152-1PN med enhedskategori 2G må anvendes i det eksplosionsfarlige område zone 1. Montering Fare Under visse omstændigheder kan der under...
  • Page 41 • Tilslut de fiberoptiske kabler til de optiske forbindelser på interfacemodulet. Informationer hertil finder du i vejledningen SIMATIC Distributed I/O ET 200iSP (Decentral periferi ET 200iSP). • Ved brug af interfacemodulet IM 152-1PN skal grænseværdierne for klasse 1 iht. IEC 60825-1 overholdes.
  • Page 42 • I zone 1 og zone 2 er det tilladt at sætte interfacemodulet i stikket og trække det ud under drift. Kabinettet (Ex e/IP 54) hvori ET 200iSP sidder, må i den forbindelse kun åbnes kortvarigt (se vejledningen ET 200iSP).
  • Page 43 Dansk Tekniske data Enhedsspecifikke data Bus-protokol PROFINET IO iht. IEC 61784-2 Grænseflade 2x SFP Port (se detaljer i vejledningen SIMATIC Distributed I/O ET 200iSP (Decentral periferi ET 200iSP)) Spændinger, strøm, potentialer Forsyningsspænding 24 V DC Maks. indgangsstrøm 200 mA Modulets tabseffekt...
  • Page 44 Dansk A5E51354373-AA Dansk...
  • Page 45 Suomi Interface-moduuli IM 152-1PN, 6ES7152-1BA00-0AB0 Tuotetiedot Nämä tuotetiedot sisältävät tärkeitä ohjeita interface- moduulista IM 152-1PN. Ominaisuudet • Interface-moduuli yhdistää ET 200iSP:n PROFINET- verkkoon. • Interface-moduuli asennetaan päätemoduuliin TM-IM/EM, TM-IM/IM. Lisätietoja Lisätietoja interface-moduulista on käsikirjassa SIMATIC Distributed I/O ET 200iSP. Käsikirjan saat edustusten ja toimipaikkojen Siemens- yhteyskumppanilta tai maksutta Internetissä...
  • Page 46 Suomi A5E51354373-AA Suomi Hyväksyntä ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx BVS 22.0020 Huomautus Laitekategorian 2F interface-moduulia IM 152-1PN saadaan käyttää räjähdysvaarallisen alueen vyöhykkeessä 1. Asennus Vaara Sytyttämiskelpoiset kipinät tai luvattomat pintalämpötilat ovat mahdollisia asennustöiden aikana.
  • Page 47 • Liitä lasikuitujohtimet interface-moduulin optisiin liitäntöihin. Lisätietoja on käsikirjassa SIMATIC Distributed I/O ET 200iSP. • Ota interface-moduulia IM 152-1PN käytössä huomioon standardin IEC 60825-1 mukaiset Class 1 raja-arvot. Käytä vain sopivia mediamuuntimia ja valokaapeleita.
  • Page 48 Suomi • Interface-moduulin saa irrottaa ja asentaa vyöhykkeellä 1 ja vyöhykkeellä 2 toiminnan aikana. Kotelon (Ex e / IP 54), jossa on ET 200iSP on, saa avata vain lyhytaikaisesti (katso käsikirja ET 200iSP). • Sallittu elektroniikkamoduulien määrä on huomioitava konfiguroitaessa ET 200iSP (katso käsikirja ET 200iSP, luku 4.6 Liitettävien elektroniikkamoduulien lukumäärän...
  • Page 49 A5E51354373-AA Suomi Tekniset tiedot Rakenneryhmäkohtaiset tiedot Väyläprotokolla PROFINET IO IEC 61784-2 mukaisesti Rajapinta 2x SFP Port (lisätietoja on käsikirjassa SIMATIC Distributed I/O ET 200iSP) Jännitteet, virrat, potentiaalit Syöttöjännite 24 V DC Maksimitulovirta 200 mA Moduulin häviöteho 2,2 W Turvallisuustekniset tiedot...
  • Page 50 Suomi A5E51354373-AA Suomi...
  • Page 51 Handboken tillhandahålles av din Siemens-kontaktperson på ansvarigt Siemens-kontor eller kan laddas ner kostnadsfritt på internet: https://support.industry.siemens.com/cs/ww/en/ Underhåll Komponentgruppen är underhållsfri. Vid reparation ska elektronikmodulen skickas till tillverkningsorten. Reparationen får endast utföras där. Vid fel ber vi dig kontakta din Siemens återförsäljare: https://support.industry.siemens.com...
  • Page 52 Svenska A5E51354373-AA Svenska Godkänd för ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 OBS! Gränssnittsmodulen IM 152-1PN i apparatgrupp 2G får användas i explosionsriskområde zon 1. Montering Fara I vissa fall uppstår gnistor som kan antändas eller höga...
  • Page 53 • Till gränssnittsmodulens optiska anslutningar ansluts de optiska fiberkablarna. Information om detta finns i handboken SIMATIC Distributed I/O ET 200iSP. • Vid användning av gränssnittsmodulen IM 152-1PN ska gränsvärdena för klass 1 enligt IEC 60825-1 iakttas. Använd endast lämpliga mediekonvertrar och fiberkablar.
  • Page 54 • I zon 1 och zon 2 får gränssnittsmodulen dras ut och stickas in under pågående drift. Huset (Ex e / IP 54), som ET 200iSP sitter i, får därvid endast öppnas kortvarigt (se handboken ET 200iSP). • Vid konfigureringen av ET 200iSP ska det tillåtna antalet elektronikmoduler observeras (se handboken ET 200iSP, kapitel 4.6, Begränsning av anslutningsbara...
  • Page 55 A5E51354373-AA Svenska Tekniska data Komponentgruppsspecifika data Bussprotokoll PROFINET IO enligt IEC 61784-2 Gränssnitt 2x SFP port (för detaljer se handboken SIMATIC Distributed I/O ET 200iSP) Spänningar, strömmar, potentialer Matningsspänning 24 V DC Maximal ingångsspänning 200 mA Modulens förlusteffekt 2,2 W Säkerhetstekniska data...
  • Page 56 Svenska A5E51354373-AA Svenska...
  • Page 57 Estas informações sobre o produto contêm instruções importantes para o módulo de interface MI 152-1PN. Propriedades • O módulo de interface conecta o ET 200iSP a uma rede PROFINET. • O módulo de interface é encaixado no módulo terminal TM-MI/EM, TM-MI/MI.
  • Page 58 Português A5E51354373-AA Português Aprovação ATEX II 2 G Ex ib IIC T4 Gb Marcação CE 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Nota O módulo de interface MI 152-1PN com a categoria de aparelhos 2G pode ser usado na área exposta ao perigo de explosão zona 1.
  • Page 59 ótica. Encontrará informações adicionais a esse respeito no manual SIMATIC Distributed I/O ET 200iSP (Periféricos descentralizados ET 200iSP). • Ao empregar o módulo de interface MI 152-1PN, respeite os valores limite de Class 1 segundo CEI 60825-1. Use exclusivamente conversores de meios e cabos de fibra ótica adequados.
  • Page 60 • Nas zonas 1 e 2 é permitido desligar e encaixar o módulo de interface durante o funcionamento. Ao mesmo tempo, a caixa (Ex e / IP 54), onde se encontra o ET 200iSP, pode ser aberta apenas temporariamente (ver o manual ET 200iSP).
  • Page 61 Dados específicos do módulo Protocolo de PROFINET IO segundo CEI 61784-2 Interface 2x porta SFP (detalhes, ver manual SIMATIC Distributed I/O ET 200iSP (Periféricos descentralizados ET 200iSP)) Tensões, correntes, potenciais Tensão de alimentação 24 V CC Corrente de entrada máxima 200 mA Potência de perda do módulo...
  • Page 62 Português A5E51354373-AA Português...
  • Page 63 Πληροφορίες προϊόντος Οι παρούσες πληροφορίες προϊόντος περιλαμβάνουν σημαντικές υποδείξεις για τη μονάδα διεπαφής IM 152-1PN. Ιδιότητες • Η μονάδα διεπαφής συνδέει το ET 200iSP σε ένα δίκτυο PROFINET. • Η μονάδα διεπαφής συνδέεται στη μονάδα τερματικού TM- IM/EM, TM-IM/IM. Περισσότερες πληροφορίες...
  • Page 64 Ελληνικά A5E51354373-AA Ελληνικά Έγκριση ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Υπόδειξη Η μονάδα διεπαφής IM 152-1PN με κατηγορία συσκευής 2G επιτρέπεται να χρησιμοποιείται στην επικίνδυνη για έκρηξη...
  • Page 65 • Συνδέετε τα καλώδια οπτικών ινών στις οπτικές συνδέσεις της μονάδας διεπαφής. Περισσότερες πληροφορίες θα βρείτε στο εγχειρίδιο SIMATIC Distributed I/O system ET 200iSP. • Κατά τη χρήση της μονάδας διεπαφής IM 152-1PN, τηρείτε τις οριακές τιμές κλάσης 1 σύμφωνα με το πρότυπο IEC 60825-1.
  • Page 66 περίβλημα (Ex e / IP 54), στο οποίο βρίσκεται το ET 200iSP, επιτρέπεται να ανοίγει μόνο για λίγο (βλ. Εγχειρίδιο ET 200iSP). • Κατά τη διαμόρφωση του ET 200iSP, πρέπει να τηρείτε τον επιτρεπόμενο αριθμό ηλεκτρονικών μονάδων (βλ. Εγχειρίδιο ET 200iSP, Κεφάλαιο 4.6 Περιορισμός των...
  • Page 67 Στοιχεία για το συγκεκριμένο υποσύστημα Πρωτόκολλο PROFINET IO κατά IEC 61784-2 διαύλου Διεπαφή 2x θύρα SFP (για λεπτομέρειες, ανατρέξτε στο εγχειρίδιο SIMATIC Distributed I/O system ET 200iSP) Τάσεις, ρεύματα, δυναμικά Τάση τροφοδοσίας 24 V DC Μέγιστο ρεύμα εισόδου 200 mA Απώλεια ενέργειας της μονάδας...
  • Page 68 Ελληνικά A5E51354373-AA Ελληνικά...
  • Page 69 Informace o produktu Tato informace o produktu obsahuje důležitá upozornění k modulu rozhraní IM 152-1PN. Vlastnosti • Modul rozhraní spojuje ET 200iSP se sítí PROFINET. • Modul rozhraní se zasune do terminálového modulu TM- IM/EM, TM-IM/IM. Další informace Další informace k modulu rozhraní najdete v příručce SIMATIC Distributed I/O ET 200iSP (Decentrální...
  • Page 70 Česky A5E51354373-AA Česky Atestace ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Upozornění Modul rozhraní IM 152-1PN s kategorií přístroje 2G smí být používán v oblasti s nebezpečím výbuchu Zone 1. Montáž...
  • Page 71 • Na optické přípojky modulu rozhraní připojte vlnovody. Informace k tomu najdete v příručce SIMATIC Distributed I/O ET 200iSP (Decentrální periférie ET 200iSP). • Při používání modulu rozhraní IM 152-1PN dodržujte mezní hodnoty pro Class 1 dle IEC 60825-1. Používejte výhradně...
  • Page 72 • V Zone 1 a Zone 2 je povoleno vytažení a zasunutí modulu rozhraní za probíhajícího provozu. Kryt (Ex e / IP 54), ve kterém je ET 200iSP umístěn, smí být přitom otevřen pouze krátkodobě (viz příručka ET 200iSP). • Při konfiguraci ET 200iSP musíte respektovat přípustný...
  • Page 73 Specifické bezpečnostní údaje k modulu Protokol PROFINET IO podle IEC 61784-2 sběrnice Rozhraní 2× SFP port (detaily, viz příručka SIMATIC Distributed I/O ET 200iSP (Decentrální periférie ET 200iSP)) Napětí, proudy, potenciály Napájecí napětí 24 V DC Maximální vstupní proud 200 mA Ztrátový...
  • Page 74 Česky A5E51354373-AA Česky...
  • Page 75 Liidesemoodul IM 152-1PN, 6ES7152-1BA00-0AB0 Tooteinformatsioon Käesolev tooteinformatsioon sisaldab olulist teavet liidesemooduli IM 152-1PN kohta. Omadused • Liidesemoodul ühendab ET 200iSP seadme PROFINET- võrguga. • Liidesemoodul paigaldatakse terminalimoodulisse TM- IM/EM, TM-IM/IM. Lisateave Lisateavet liidesemooduli kohta leiate käsiraamatust SIMATIC Distributed I/O ET 200iSP (Detsentraalne perifeeria ET 200iSP).
  • Page 76 Eesti A5E51354373-AA Eesti Tüübikinnitus ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Märkus Liidesemoodulit IM 152-1PN seadmekategooriaga 2G tohib kasutada plahvatusohtlikus keskkonnas tsoonis 1. Monteerimine Teatud tingimustel võivad montaažitöödel tekkida süttimisohtlikud sädemed või mittelubatud pinnatemperatuurid.
  • Page 77 • Ühendage liidesemooduli optilistele ühendustele klaaskiudkaablid. Lisateavet selle kohta leiate käsiraamatust SIMATIC Distributed I/O ET 200iSP (Detsentraalne perifeeria ET 200iSP). • Jälgige liidesemooduli IM 152-1PN kasutamisel Class 1 piirväärtusi standardi IEC 60825-1 järgi. Kasutage ainult sobivaid meediakonvertereid ja LWL-kaableid.
  • Page 78 Eesti • Tsoonis 1 ja tsoonis 2 on liidesemooduli eemaldamine ja paigaldamine käitamise ajal lubatud. Korpust (Ex e / IP 54) milles ET 200iSP asub, tohib sealjuures avada ainult lühiajaliselt (vt ET 200iSP käsiraamat). • ET 200iSP konfigureerimisel peate jälgima elektroonikamoodulite lubatud arvu (vt ET 200iSP käsiraamat, peatükk 4.6 Ühendatavate...
  • Page 79 Eesti Tehnilised andmed Moodulipõhised andmed Siiniprotokoll PROFINET IO standardi IEC 61784-2 järgi Liides 2x SFP Port (üksikasjad vt SIMATIC Distributed I/O ET 200iSP (Detsentraalse perifeeria ET 200iSP) käsiraamat) Pinged, voolud, potentsiaalid Toitepinge 24 V DC Maksimaalne sisendvool 200 mA Mooduli võimsuskadu...
  • Page 80 Eesti A5E51354373-AA Eesti...
  • Page 81 Informācija par izstrādājumu Šajā produkta informatīvajā materiālā ir svarīgas instrukcijas par saskarnes moduli IM 152-1PN. Īpašības • Saskarnes modulis savieno ET 200iSP ar PROFINET tīklu. • Saskarnes modulis tiek ievietots termināļa modulī TM- IM/EM, TM-IM/IM. Papildu informācija Papildu informāciju par saskarnes moduli skatiet rokasgrāmatā...
  • Page 82 Latviešu valoda A5E51354373-AA Latviešu valoda Sertifikācija ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Norāde 2G kategorijas saskarnes moduli IM 152-1PN drīkst lietot 1. zonas sprādzienbīstamajā teritorijā. Montāža Riski Veicot montāžas darbus, var veidoties karstas dzirksteles...
  • Page 83 EN 60079-14, kā arī valsts specifiskos noteikumus. • Savienojiet optiskās šķiedras kabeļus ar saskarnes moduļa optiskajiem savienojumiem. Informāciju par šo tēmu skatiet rokasgrāmatā SIMATIC Distributed I/O ET 200iSP (Decentralizētā perifērija ET 200iSP). • Lietojot saskarnes moduli IM 152-1PN, jāievēro 1. klases robežvērtības saskaņā...
  • Page 84 Latviešu valoda • 1. zonā un 2. zonā elektroniskā moduļa atvienošana un pievienošana atļauta arī darbības laikā. Korpusu (Ex e / IP 54), kurā atrodas ET 200iSP, drīkst atvērt tikai īslaicīgi (skatīt ET 200iSP rokasgrāmatu). • Konfigurējot 200iSP, jāievēro pieļaujamais elektronisko moduļu skaits (skatīt ET 200iSP rokasgrāmatu, 4.6.
  • Page 85 Kopnes PROFINET IO saskaņā ar IEC 61784-2 protokols Saskarne 2x SFP ports (informāciju skatiet rokasgrāmatā SIMATIC Distributed I/O ET 200iSP (Decentralizētā perifērija ET 200iSP)) Spriegumi, strāvas, potenciāli Barošanas spriegums 24 V DC Maksimālā ieejas strāva 200 mA Moduļa zudumu jauda 2,2 W Drošības tehnikas dati...
  • Page 86 Latviešu valoda A5E51354373-AA Latviešu valoda...
  • Page 87 Informacija apie gaminį Šioje informacijoje apie gaminį yra svarbių nuorodų apie sąsajos modulį IM 152-1PN. Savybės • Sąsajos modulis sujungia ET 200iSP su PROFINET tinklu. • Sąsajos modulis yra įkišamas į terminalo modulį TM- IM/EM, TM-IM/IM. Papildoma informacija Daugiau informacijos apie sąsajos modulį rasite vadove SIMATIC Distributed I/O ET 200iSP (Decentralizuoti išoriniai...
  • Page 88 Lietuviškai A5E51354373-AA Lietuviškai Patvirtinimas ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Nuoroda 2G prietaisų kategorijos sąsajos modulį IM 152-1PN leidžiama naudoti 1 zonos potencialiai sprogioje aplinkoje. Montavimas Pavojus Tam tikromis aplinkybėmis per montavimo darbus...
  • Page 89 EN 60079-14 bei konkrečios šalies reikalavimų. • Prie optinių sąsajos modulio jungčių prijunkite šviesolaidines linijas. Informacijos šia tema rasite vadove SIMATIC Distributed I/O ET 200iSP (Decentralizuoti išoriniai įrenginiai ET 200iSP). • Naudodami sąsajos modulį IM 152-1PN, laikykitės 1 klasės ribinių verčių pagal IEC 60825-1. Naudokite tik tinkamus medijos keitiklius ir LWL kabelius.
  • Page 90 • 1 ir 2 zonose leidžiama ištraukti ir įkišti sąsajos modulį veikimo metu. Tai darant, korpusą („Ex e“ / IP 54), kuriame yra ET 200iSP, leidžiama atidaryti tik trumpam (žr. ET 200iSP vadovą). • Konfigūruodami ET 200iSP, privalote atsižvelgti į leistiną...
  • Page 91 Techniniai duomenys Konkretaus mazgo duomenys Magistralės PROFINET IO pagal IEC 61784-2 protokolas Sąsaja 2x SFP prievadas (išsamiau žr. vadove SIMATIC Distributed I/O ET 200iSP (Decentralizuoti išoriniai įrenginiai ET 200iSP)) Įtampos, srovės, potencialai Maitinimo įtampa 24 V DC Maksimali įėjimo srovė...
  • Page 92 Lietuviškai A5E51354373-AA Lietuviškai...
  • Page 93 6ES7152-1BA00-0AB0 Terméktájékoztató Ez a terméktájékoztató fontos tudnivalókat tartalmaz az IM 152-1PN interfészmodullal kapcsolatban. Tulajdonságok • Az interfészmodul összeköti az ET 200iSP egységet a PROFINET-hálózattal. • Az interfészmodult a TM-IM/EM, TM-IM/IM terminálmodulba kell behelyezni. További információk Az interfészmodullal kapcsolatos további információkat az SIMATIC Distributed I/O ET 200iSP (ET 200iSP decentrális...
  • Page 94 Magyar A5E51354373-AA Magyar Engedélyek ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx BVS 22.0020 Tudnivaló Az IM 152-1PN interfészmodul 2G készülékkategóriával az 1. zóna robbanásveszélyes területén használható. Felszerelés Veszély Bizonyos körülmények között az összeszerelési munkák során gyúlékony szikrák vagy nem megengedett felületi...
  • Page 95 • Csatlakoztassa az optikai kábeleket az interfészmodul optikai csatlakozóihoz. Ezzel kapcsolatban további információkat az SIMATIC Distributed I/O ET 200iSP (ET 200iSP decentrális periféria) c. kézikönyv tartalmaz. • Az IM 152-1PN interfészmodul használatakor tartsa be az IEC 60825-1 szerinti 1. osztály határértékeit. Csak megfelelő...
  • Page 96 • Az 1. és 2. zónában az interfészmodul kihúzása és csatlakoztatása folyamatban lévő üzem közben megengedett. A ház (Ex e / IP 54 védettség), amelyben az ET 200iSP található, eközben csak rövid időre nyitható ki (lásd ET 200iSP kézikönyv). • Az ET 200iSP konfigurálásakor be kell tartani az elektronikus modulok megengedett számát (lásd...
  • Page 97 Részegységre vonatkozó adatok Buszprotokoll PROFINET IO az IEC 61784-2 szabvány szerint Interfész 2 db SFP port (a részletes adatokat az SIMATIC Distributed I/O ET 200iSP (ET 200iSP decentrális periféria) c. kézikönyv tartalmazza) Feszültségek, áramok, potenciálok Tápfeszültség 24 V DC Max. bemeneti áram 200 mA Modul veszteségi teljesítménye...
  • Page 98 Magyar A5E51354373-AA Magyar...
  • Page 99 Informacja o produkcie Niniejsza informacja o produkcie zawiera ważne wskazówki dotyczące modułu interfejsu IM 152-1PN. Właściwości • Moduł interfejsu łączy ET 200iSP z siecią PROFINET. • Moduł interfejsu jest podłączany do modułu terminalowego TM-IM/EM, TM-IM/IM. Pozostałe informacje Pozostałe informacje na temat modułu interfejsu znajdują się...
  • Page 100 Polski A5E51354373-AA Polski Dopuszczenie ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Wskazówka Moduł interfejsu IM 152-1PN z kategorią urządzenia 2G można użytkować w 1 strefie zagrożenia wybuchem. Montaż...
  • Page 101 • Podłączyć przewody światłowodowe do złączy optycznych modułu interfejsu. Informacje na ten temat znajdują się w podręczniku SIMATIC Distributed I/O ET 200iSP (Zdecentralizowane urządzenia peryferyjne ET 200iSP). • Podczas korzystania z modułu interfejsu IM 152-1PN należy przestrzegać wartości granicznych klasy 1 zgodnie z IEC 60825-1.
  • Page 102 • W strefie 1 i strefie 2 dozwolone jest wyciąganie i podłączanie modułu interfejsu podczas pracy. Obudowa (Ex e / IP 54), w której znajduje się ET 200iSP może być otwarta tylko na krótko (patrz podręcznik ET 200iSP). • Podczas konfiguracji ET 200iSP należy przestrzegać...
  • Page 103 Dane specyficzne dla podzespołu Protokół PROFINET IO zgodnie z IEC 61784-2 magistrali Interfejs 2x port SFP (szczegóły w podręczniku SIMATIC Distributed I/O ET 200iSP (Zdecentralizowane urządzenia peryferyjne ET 200iSP)) Napięcia, natężenia, potencjały Napięcie zasilania 24 V DC Maksymalny prąd wejściowy 200 mA Strata mocy modułu...
  • Page 104 Polski A5E51354373-AA Polski...
  • Page 105 Informácie o produkte Tieto informácie o produkte obsahujú dôležité informácie o module rozhrania IM 152-1PN. Vlastnosti • Modul rozhrania pripája ET 200iSP k sieti PROFINET. • Modul rozhrania sa zasúva do terminálového modulu TM- IM/EM, TM-IM/IM. Ďalšie informácie Viac informácií o module rozhrania nájdete v príručke SIMATIC Distributed I/O ET 200iSP (Decentralizovaná...
  • Page 106 Slovensky A5E51354373-AA Slovensky Osvedčenie ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Upozornenie Modul rozhrania IM 152-1PN s kategóriou zariadenia 2G môže byť použitý vo výbušnom prostredí v zóne 1. Montáž...
  • Page 107 • Pripojte káble z optických vlákien k optickým pripojeniam modulu rozhrania. Viac informácií nájdete v príručke SIMATIC Distributed I/O ET 200iSP (Decentralizovaná periféria ET 200iSP). • Pri použití modulu rozhrania IM 152-1PN dodržujte medzné hodnoty triedy 1 podľa IEC 60825-1. Používajte iba vhodné...
  • Page 108 • V zóne 1 a zóne 2 možno modul rozhrania zasúvať a odpájať počas prevádzky. Kryt (Ex e / IP 54), v ktorom je ET 200iSP umiestnený, sa smie otvoriť len na krátky čas (pozri návod k ET 200iSP). • Pri konfigurácii ET 200iSP musíte dodržať povolený počet elektronických modulov (pozri príručku ET 200iSP, kapitola...
  • Page 109 Protokol PROFINET IO podľa IEC 61784-2 zbernice Rozhranie 2x SFP port (podrobnosti nájdete v príručke SIMATIC Distributed I/O ET 200iSP (Decentralizovaná periféria ET 200iSP)). Napätia, prúdy, potenciály Napájacie napätie 24 V DC Maximálny vstupný prúd 200 mA Stratový výkon modulu 2,2 W Bezpečnostné...
  • Page 110 Slovensky A5E51354373-AA Slovensky...
  • Page 111 6ES7152-1BA00-0AB0 Informacija o proizvodu Ta informacija o proizvodu vsebuje pomembne napotke o vmesniškem modulu IM 152-1PN. Lastnosti • Vmesniški modul povezuje ET 200iSP z omrežjem PROFINET. • Vmesniški modul se priključi na terminalski modul TM- IM/EM, TM-IM/IM. Dodatne informacije Več informacij o vmesniškem modulu najdete v priročniku SIMATIC Distributed I/O ET 200iSP (Decentralna periferna naprava ET 200iSP).
  • Page 112 Slovenščina A5E51354373-AA Slovenščina Atesti ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Napotek Vmesniški modul IM 152-1PN s kategorijo opreme 2 se lahko uporablja v potencialno eksplozivnih atmosferah območja 1.
  • Page 113 • Optične kable priključite na optične priključke vmesniškega modula Informacije o tem najdete v priročniku SIMATIC Distributed I/O ET 200iSP (Decentralna periferna naprava ET 200iSP). • Pri uporabi vmesniškega modula IM 152-1PN upoštevajte mejne vrednosti razreda 1 v skladu z IEC 60825-1.
  • Page 114 • V območju 1 in območju 2 je med delovanjem dovoljeno izvleči in priključiti vmesniški modul. Ohišje (Ex e/IP 54), v katerem se nahaja ET 200iSP, se lahko odpre le za kratek čas (glejte priročnik ET 200iSP). • Pri konfiguraciji ET 200iSP morate upoštevati dovoljeno število elektronskih modulov (glejte priročnik ET 200iSP,...
  • Page 115 Protokol vodila PROFINET IO v skladu z IEC 61784-2 Vmesnik 2x vrata SFP (za podrobnosti glejte priročnik SIMATIC Distributed I/O ET 200iSP (Decentralna periferna naprava ET 200iSP)) Napetosti, tokovi, potenciali Napajalna napetost 24 V DC Največji vhodni tok 200 mA Izguba moči modula...
  • Page 116 Slovenščina A5E51354373-AA Slovenščina...
  • Page 117 Ürün bilgisi Bu ürün bilgisi, IM 152-1PN interface modülü ile ilgili önemli bilgiler içerir. Özellikler • Interface modülü, ET 200iSP'yi bir PROFINET ağına bağlar. • Interface modülü; TM-IM/EM, TM-IM/IM terminal modülüne takılır. Daha fazla bilgi Interface modülü hakkında daha fazla bilgiyi, SIMATIC Distributed I/O ET 200iSP (ET 200iSP desantral çevrebirim)
  • Page 118 Türkçe A5E51354373-AA Türkçe Ruhsat ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 2G cihaz kategorisine sahip IM 152-1PN interface modülü, patlama tehlikesi altındaki Bölge 1'de kullanılabilir. Montaj Tehlike Koşullara bağlı...
  • Page 119 • Interface modülünün optik bağlantılarına fiberoptik kabloları bağlayın. Bu konudaki bilgileri, SIMATIC Distributed I/O ET 200iSP (ET 200iSP desantral çevrebirim) işletme kitabında bulabilirsiniz. • IM 152-1PN interface modülünü kullanırken, IEC 60825-1 uyarınca Sınıf 1 sınır değerlere dikkat edin. Sadece uygun medya dönüştürücüler ve fiberoptik kablolar kullanın.
  • Page 120 • Bölge 1 ve Bölge 2'de, interface modülünün işletim sırasında çekilmesine ve takılmasına izin verilir. İçinde ET 200iSP'nin bulunduğu gövde (Ex e / IP 54) sadece kısa süreli açılmalıdır (bkz. ET 200iSP işletme kitabı). • ET 200iSP'yi yapılandırırken, izin verilen elektronik modül sayısına dikkat etmeniz gerekir (bkz.
  • Page 121 Modüle özgü veriler Veriyolu IEC 61784-2 uyarınca PROFINET IO protokolü Arayüz 2x SFP Port (ayrıntılar için bkz. SIMATIC Distributed I/O ET 200iSP (ET 200iSP desantral çevrebirim) işletme kitabı) Gerilimler, akımlar, potansiyeller Besleme gerilimi 24 V DC Maksimum giriş akımı 200 mA Modülün kayıp gücü...
  • Page 122 Türkçe A5E51354373-AA Türkçe...
  • Page 123 6ES7152-1BA00-0AB0 Информация за продукта Тази информация за продукта съдържа важни указания за интерфейсния модул IM 152-1PN. Характеристики • Интерфейсният модул свързва ET 200iSP с PROFINET мрежа. • Интерфейсният модул се включва към Terminal Module TM-IM/EM, TM-IM/IM. Допълнителна информация Допълнителна информация за интерфейсния модул ще...
  • Page 124 Български A5E51354373-AA Български Удостоверение за допускане в експлоатация ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Указание Интерфейсният модул IM 152-1PN с категория на уреда 2G може да се използва в зона 1 на потенциално...
  • Page 125 • Свържете оптичните кабели към оптичните изводи на интерфейсния модул. Информация за това можете да намерите в ръководство SIMATIC Distributed I/O ET 200iSP (Децентрализирана периферия ET 200iSP). • При използването на интерфейсен модул IM 152-1PN спазвайте граничните стойности за клас 1 съгласно IEC 60825-1.
  • Page 126 • Вкарването и изваждането на интерфейсния модул по време на работа е разрешено в зона 1 и зона 2. Корпусът (Ex e/IP 54), в който се намира ET 200iSP, може да се отваря само за кратко (вж. ръководството за ET 200iSP).
  • Page 127 Специфични за модула данни Шинен PROFINET IO съгласно IEC 61784-2 протокол Интерфейс 2 SFP порта (за подробности вж. ръководството SIMATIC Distributed I/O ET 200iSP (Децентрализирана периферия ET 200iSP)) Напрежения, токове, потенциали Захранващо напрежение 24 V DC Максимален входен ток 200 mA Загуба...
  • Page 128 Български A5E51354373-AA Български...
  • Page 129 Informații referitoare la produs Aceste informații referitoare la produs conțin indicații importante despre modulul de interfață IM 152-1PN. Caracteristici • Modulul de interfață conectează ET 200iSP la o rețea PROFINET. • Modulul de interfață este introdus în Terminal Module TM- IM/EM, TM-IM/IM.
  • Page 130 Română A5E51354373-AA Română Aprobare ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Indicație Modulul de interfață IM 152-1PN cu categoria de dispozitiv 2G poate să fie utilizat în medii cu pericol de explozie Zona 1.
  • Page 131 • Conectați cablurile de fibră de sticlă la racordurile optice ale modulului de interfață. Informații în acest sens puteți găsi în manualul SIMATIC Distributed I/O ET 200iSP (Elemente periferice descentralizate ET 200iSP). • La utilizarea modulului de interfață IM 152-1PN, respectați valorile limită...
  • Page 132 • În zona 1 și zona 2 este permisă deconectarea și conectarea modulului de interfață în timpul funcționării. Carcasa (Ex e / IP 54) în care se află ET 200iSP poate să fie deschisă numai pentru scurt timp (vezi manualul ET 200iSP).
  • Page 133 Protocol bus PROFINET IO conform IEC 61784-2 Interfață 2 porturi SFP (detalii puteți găsi în manualul SIMATIC Distributed I/O ET 200iSP (Elemente periferice descentralizate ET 200iSP)) Tensiuni, curenți, potențiale Tensiune de alimentare 24 V CC Curent de intrare maxim 200 mA Disipare energetică...
  • Page 134 Română A5E51354373-AA Română...
  • Page 135 6ES7152-1BA00-0AB0 Informacije o proizvodu Ove informacije o proizvodu sadrže važne napomene o modulu sučelja IM 152-1PN. Svojstva • Modul sučelja spaja uređaj ET 200iSP s mrežom PROFINET. • Modul sučelja utiče se u priključni modul TM-IM/EM, TM- IM/IM. Dodatne informacije Dodatne informacije o modulu sučelja možete pronaći u...
  • Page 136 A5E51354373-AA Hrvatski Hrvatski Odobrenje ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Napomena Modul sučelja IM 152-1PN koji pripada kategoriji uređaja 2G smije se upotrebljavati u potencijalno eksplozivnim atmosferama zone 1.
  • Page 137 • Vodove od staklenih vlakana priključite na optičke priključke modula sučelja. Dodatne informacije o tome možete pronaći u priručniku SIMATIC Distributed I/O ET 200iSP (Decentralizirana periferija ET 200iSP). • Prilikom uporabe modula sučelja IM 152-1PN pazite na granične vrijednosti razreda 1 u skladu s normom...
  • Page 138 • U zonama 1 i 2 dopušteno je odspajanje i spajanje modula sučelja tijekom rada. Kućište (Ex e / IP 54) u kojem se nalazi uređaj ET 200iSP smije se samo nakratko otvoriti (pogledajte priručnik za uređaj ET 200iSP). • Prilikom konfiguracije uređaja ET 200iSP pazite na dopušteni broj elektroničkih modula (pogledajte priručnik...
  • Page 139 PROFINET IO u skladu s normom sabirnice IEC 61784-2 Sučelje 2 x SFP priključak (za detalje pogledajte priručnik SIMATIC Distributed I/O ET 200iSP (Decentralizirana periferija ET 200iSP)). Naponi, struje, potencijali Opskrbni napon 24 V DC Maksimalna ulazna struja 200 mA Gubitak snage 2,2 W Sigurnosno-tehnički podaci...
  • Page 140 A5E51354373-AA Hrvatski Hrvatski...
  • Page 141 Interfacemodul IM 152-1PN, 6ES7152-1BA00-0AB0 Produktinformasjon Denne produktinformasjonen inneholder viktig informasjon som gjelder interfacemodul IM 152-1PN. Egenskaper • Interfacemodulen forbinder ET 200iSP med et PROFINET- nettverk. • Interfacemodulen stikkes inn i terminalmodulen TM-IM/EM, TM-IM/IM. Ytterligere informasjon Ytterligere informasjon om interfacemodul finner du i håndboken SIMATIC Distributed I/O ET 200iSP (Desentral...
  • Page 142 Norsk A5E51354373-AA Norsk Godkjennelse ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Merknad Interfacemodulen IM 152-1PN med apparatkategori 2G kan brukes i eksplosjonsfarlig område sone 1. Montering Fare Eventuelt oppstår det antennelige gnister eller ikke-tillatte...
  • Page 143 • Koble til de fiberoptiske ledningene på de optiske tilkoblingene til interfacemodulen. Informasjon om dette finner du i håndboken SIMATIC Distributed I/O ET 200iSP (Desentral periferi ET 200iSP). • Overhold grenseverdiene for klasse 1 i henhold til IEC 60825-1 under bruken av interfacemodulen IM 152-1PN.
  • Page 144 • I sone 1 og sone 2 er det tillatt å sette inn og trekke ut interfacemodul mens driften er i gang. Kapslingen (Ex e / IP 54) der ET 200iSP befinner seg, må da bare åpnes en kort stund (se håndbok ET 200iSP).
  • Page 145 Norsk Tekniske data Komponentspesifikke data Buss-protokoll PROFINET IO iht. IEC 61784-2 Grensesnitt 2x SFP Port (detaljer se håndbok SIMATIC Distributed I/O ET 200iSP (Desentral periferi ET 200iSP)) Spenninger, strøm, potensiale Forsyningsspenning 24 V DC Maksimal inngangsstrøm 200 mA Modulens tapseffekt...
  • Page 146 Norsk A5E51354373-AA Norsk...
  • Page 147 A5E51354373-AA 德语版 德语版 接口模块 IM 152-1PN，6ES7152-1BA00-0AB0 产品信息 本产品信息包含针对接口模块 IM 152-1PN 的重要提示。 属性 • 接口模块可以将 ET 200iSP 与 PROFINET 电网连接起来。 • 接口模块可以插在终端模块 TM-IM/EM、TM-IM/IM 中。 更多信息 I/O ET 200iSP 分布式 。 有关接口模块的其它信息请参见手册 该手册可向负责您的代表处和办事处的西门子联系人索取，或 在互联网上免费获得： https://support.industry.siemens.com/cs/ww/de/ 维护 组件是免维护的。如需维修，必须将电子模块寄到生产地。仅 可在生产地维修。如果出现故障，请联系您所属的西门子销售 网点：https://support.industry.siemens.com...
  • Page 148 A5E51354373-AA 德语版 德语版 认证 ATEX II 2 G Ex ib IIC T4 Gb 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 提示 设备类别为 2G 的 IM 152-1PN 接口模块可用于爆炸危险区 域 1 区。 安装 危险 在某些情况下，在装配作业中可能会产生可燃火花或不允 许的表面温度。切勿在爆炸条件下进行组装！ •...
  • Page 149 A5E51354373-AA 德语版 德语版 • 将光纤电缆连接到接口模块的光学接口。相关信息请参见手 I/O ET 200iSP 分布式 。 册 • 使用接口模块 IM 152-1PN 时，请遵守 IEC 60825-1 规定的 Class 1 的限值。仅使用合适的媒介转换器和光缆。 高能光辐射（激光）可能是点火源的原因。 装配 • 检查电子模块是否有损坏！您只能将未损坏的电子模块插入 终端模块。 • 首次插入电子模块时，将号码牌固定在终端模块上。借此可 以防止插入错误的模块。不得更改此机械编码。...
  • Page 150 A5E51354373-AA 德语版 德语版 • 在 1 和 2 区中，允许在运行期间拔出和插入接口模块。ET 200iSP 的外壳 (Ex e/IP 54) 只能短时间打开（参见手册 ET 200iSP）。 • 组态 ET 200iSP 时，必须遵守允许的电子模块数量（参见 手册 ET 200iSP，章节 4.6 对可连接电子模块的限制） • 提示：不允许将 DP 连接器插入端子模块。 调试 • 调试期间必须遵守相应国家的规定。 • 执行功能检查时，必须遵守 EN 60079-17 中的规定。本标 准中包含了符合 IEC 60079-17 的国际标准的规定。...
  • Page 151 A5E51354373-AA 德语版 德语版 技术规范 组件特定数据 符合 IEC 61784-2 的 PROFINET IO 总线协议 2x SFP 接口（详情参见手册 分布式 接口 ET 200iSP ） 电压、电流、电位 24 V DC 电源电压 200 mA 最大输入电流 2.2 W 模块的功率损失 安全技术数据 PROFINET 光纤接口根据 IEC 60825-1 限制为 1 类激光 更多信息请参见证书...
  • Page 152 A5E51354373-AA 德语版 德语版...
  • Page 153 6ES7152-1BA00-0AB0 Информация о продукте Данная информация о продукте содержит важные указания по интерфейсному модулю IM 152-1PN. Характеристики • Интерфейсный модуль соединяет ET 200iSP с сетью PROFINET. • Интерфейсный модуль вставляется в терминальный модуль TM-IM/EM, TM-IM/IM. Дополнительная информация Дополнительная информация об интерфейсном модуле...
  • Page 154 Русский A5E51354373-AA Русский Допуск ATEX II 2 G Ex ib IIC T4 Gb CE 0344 I M2 Ex ib I Mb DEKRA 22ATEX0036 IECEx IECEx DEK 22.0020 Примечание Интерфейсный модуль IM 152-1PN категории оборудования 2G можно использовать во взрывоопасной области зоны 1. Монтаж...
  • Page 155 определённой стране. • Подключите оптоволоконные кабели к оптическим соединениям интерфейсного модуля. Дополнительная информация об этом приводится в руководстве SIMATIC Distributed I/O ET 200iSP (Децентрализованная периферия ET 200iSP). • При использовании интерфейсного модуля IM 152-1PN соблюдайте предельные значения класса 1 в...
  • Page 156 • В зоне 1 и зоне 2 интерфейсный модуль разрешается извлекать и вставлять во время эксплуатации. Корпус (Ex e/IP 54), в котором расположено устройство ET 200iSP, разрешено открывать только на короткий промежуток времени (см. руководство ET 200iSP). • При конфигурировании ET 200iSP следует учитывать...
  • Page 157 Технические характеристики Специфические параметры модуля Протокол PROFINET IO согласно МЭК 61784-2 шины Интерфейс 2 порта SF (Дополнительная информация приводится в руководстве SIMATIC Distributed I/O ET 200iSP (Децентрализованная периферия ET 200iSP)) Напряжения, токи, потенциалы Напряжение питания 24 В постоянн Максимальный входной ток...
  • Page 158 Русский A5E51354373-AA Русский...
  • Page 160 Siemens Aktiengesellschaft D-76181 Karlsruhe https://support.industry.siemens.com...
