TR-Electronic CEH582M-8192/4096 EPN DMS 12H7 KRF Assembly Instructions Manual

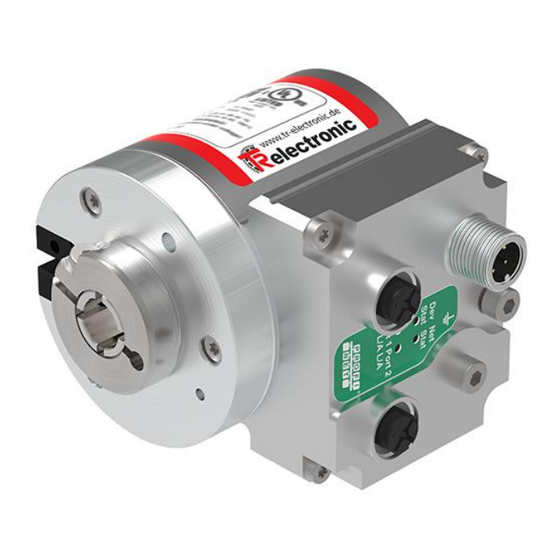

Rotary encoder construction size 58
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

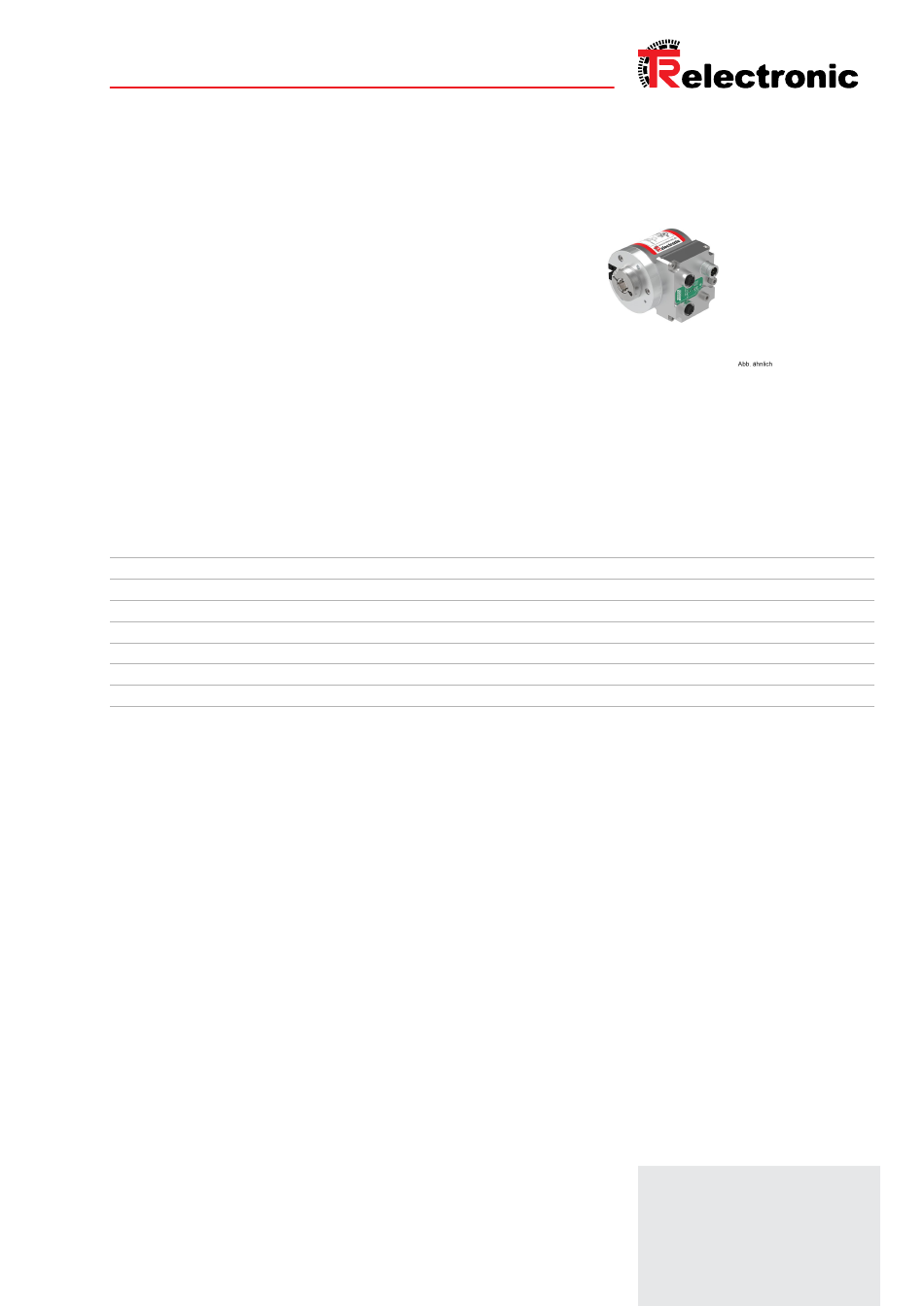

Gesamtbedienungsanleitung
Für
CEH582M*8192/4096 EPN DMS 12H7 KRF
Material Nr.
CEH582M-00014
Generiert am
02.09.2023
Enthält Originalbedienungsanleitung
Dokumentationsabschnitte
Montageanleitung de/en Baureihe 58 Montageanleitung
Montageanleitung de/en Baureihe 582/802/1102 Montageanleitung
Betriebsanleitung
de/en 582/802/1102 EPN SSI/INK, PNO 4.2 Profil
Technische Info
de/en Zubehör/Leitung: Ethernet/M12-Versorgung
Technische Info
de/en Info, TwinCAT3-System - C__-582 EPN
Konformitätserklärung de/en EU-Konformitätserklärung ECE (EMV+RoHS)
Konformitätserklärung de/en UKCA, Konformitätserkl. ECE (EMV+RoHS)
Technische Daten
Seite 1/1
TR-ECE-BA-DGB-0035-14.pdf
TR-ECE-BA-DGB-0175-00.pdf
TR-ECE-BA-DGB-0132-21.pdf
TR-E-TI-DGB-0173-02_Zubehoer-Leitungen-E
TR-ECE-TI-DGB-0313-00.pdf
TR-ECE-KE-DGB-0374-05.pdf
TR-ECE-KE-GB-0375-05.pdf
Änderungen vorbehalten.
TR-Electronic GmbH
Eglishalde 6
78647 Trossingen
Tel. +49 (0) 7425 228-0
info@tr-electronic.de
www.tr-electronic.de

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CEH582M-8192/4096 EPN DMS 12H7 KRF and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for TR-Electronic CEH582M-8192/4096 EPN DMS 12H7 KRF

Summary of Contents for TR-Electronic CEH582M-8192/4096 EPN DMS 12H7 KRF

  • Page 1 Technische Info de/en Info, TwinCAT3-System - C__-582 EPN TR-ECE-TI-DGB-0313-00.pdf Konformitätserklärung de/en EU-Konformitätserklärung ECE (EMV+RoHS) TR-ECE-KE-DGB-0374-05.pdf Konformitätserklärung de/en UKCA, Konformitätserkl. ECE (EMV+RoHS) TR-ECE-KE-GB-0375-05.pdf Technische Daten Änderungen vorbehalten. TR-Electronic GmbH Eglishalde 6 78647 Trossingen Tel. +49 (0) 7425 228-0 Seite 1/1 info@tr-electronic.de www.tr-electronic.de...
  • Page 2 Seite 2 - 32 Page 33 - 63 Drehgeber Baugröße 58 _Grundlegende Sicherheitshinweise _Verwendungszweck _Allgemeine Funktionsbeschreibung _Montagehinweise Montageanleitung...
  • Page 3 Menüauswahlen von Software.  < >  weist auf Tasten der Tastatur Ihres Computers hin (wie etwa <RETURN>).  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 2 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 4 4.2 Sacklochwelle ......................... 19 4.3 Hohlwelle ..........................25 4.4 Kupplung ..........................29 5 Zubehör ............................31  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14...
  • Page 5 - Mitgeltende Dokumente Magnetische-Abtastung aufgenommen 23.05.17 Verallgemeinerung auf Baugröße 58 14.02.18  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 4 of 64 TR - ECE - BA - DGB - 0035 - 14 02/14/2018...
  • Page 6 Dokumentationen z.B. Produktdatenblätter, Maßzeichnungen, Prospekte und schnittstellenspezifische Benutzerhandbücher etc. dar.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 5 of 64...
  • Page 7 5-stellige fortlaufende Nr. Die Produkte sind durch aufgeklebte Typenschilder gekennzeichnet und sind Bestandteil einer Anlage.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 6 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 8 Normen und Richtlinien entwickelt, konstruiert und gefertigt. Eine entsprechende Konformitätserklärung kann bei der Firma TR-Electronic GmbH angefordert werden. Der Hersteller der Produkte, die TR-Electronic GmbH in D-78647 Trossingen, besitzt ein zertifiziertes Qualitätssicherungssystem gemäß ISO 9001. 1.4 Verwendete Abkürzungen und Begriffe Europäische Gemeinschaft...
  • Page 9 Schnittstelle über verschiedene Interface-Module ausgegeben. Prinzip: Codescheibe mit Opto-Elektronik zur Erfassung der Schritte pro Umdrehung.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 8 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 10 Prinzip: Magnet-Quelle zur Erfassung der Schritte pro Umdrehung.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 9 of 64...
  • Page 11 Durch eine entsprechende Zählerauswertung in der Folgeelektronik kann die Mess- System – Auflösung elektronisch verdoppelt oder vervierfacht werden: Referenz-Signale nicht dargestellt!  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 10 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 12 Anlage/Maschine in die das Mess-System eingebaut werden soll, den Bestimmungen der EU-EMV-Richtlinie, den harmonisierten Normen, Europanormen oder den entsprechenden nationalen Normen entspricht.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018...
  • Page 13 Beachtung der Mitgeltenden Dokumente verwenden! Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 12 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 14  Eigenmächtige vorgenommene mechanische oder elektrische Veränderungen am Mess-System.  Eigenmächtige durchgeführte Reparaturen.  Katastrophenfälle durch Fremdeinwirkung und höhere Gewalt.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14...
  • Page 15 Installation, Inbetriebnahme und Bedienung festlegen. Beaufsichtigungspflicht bei zu schulendem oder anzulernendem Personal !  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 14 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 16 Muss nach der Lebensdauer des Gerätes eine Entsorgung vorgenommen werden, sind die jeweils geltenden landesspezifischen Vorschriften zu beachten.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14...
  • Page 17 Unsachgemäßes Verpackungsmaterial kann beim Transport Schäden am Gerät verursachen. Lagerung Lagertemperatur: siehe Produktdatenblatt Trocken lagern  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 16 of 64 TR - ECE - BA - DGB - 0035 - 14 02/14/2018...
  • Page 18 4 Montagehinweise / Schema 4.1 Vollwelle Flansch-Montage Klemmflansch-Montage  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 17 of 64...
  • Page 19 Montagehinweise / Schema Spannpratzen-Montage Servoklammern-Montage  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 18 of 64 TR - ECE - BA - DGB - 0035 - 14 02/14/2018...
  • Page 20 4.2 Sacklochwelle Stift-Nut axial mit Klemmring Stift-Nut radial mit Klemmring  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 19 of 64...
  • Page 21 Montagehinweise / Schema Stift-Nut axial mit Klemmring, Stift kundenseitig Stift-Nut axial mit axialer Schraube  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 20 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 22 Stift-Nut radial mit axialer Schraube Stift-Nut axial mit axialer Schraube, Stift kundenseitig  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 21 of 64...
  • Page 23 Montagehinweise / Schema Stift-Nut axial mit Kerbnut und axialer Schraube Stift-Nut radial mit Kerbnut und axialer Schraube  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 22 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 24 Stift-Nut axial mit Kerbnut und axialer Schraube, Stift kundenseitig Drehmomentstütze mit Klemmring  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 23 of 64...
  • Page 25 Montagehinweise / Schema Drehmomentstütze mit Kerbnut und axialer Schraube Drehmomentstütze mit axialer Schraube  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 24 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 26 4.3 Hohlwelle Stift-Nut axial mit Klemmring flanschseitig Stift-Nut radial mit Klemmring flanschseitig  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 25 of 64...
  • Page 27 Montagehinweise / Schema Stift-Nut axial mit Klemmring flanschseitig, Stift kundenseitig Stift-Nut axial mit Klemmring haubenseitig  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 26 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 28 Stift-Nut radial mit Klemmring haubenseitig Stift-Nut axial mit Klemmring haubenseitig, Stift kundenseitig  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 27 of 64...
  • Page 29 Montagehinweise / Schema Drehmomentstütze mit Klemmring flanschseitig Drehmomentstütze mit Klemmring haubenseitig  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 28 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 30  Radiale und axiale Toleranz zur Kundenwelle  Weniger Montageteile notwendig  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 29 of 64...
  • Page 31 (Sicherheit von Maschinen siehe DIN EN ISO 12100). 92Sh A - GS [Shore]  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 30 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 32 5 Zubehör www.tr-electronic.de/produkte/drehgeber/zubehoer.html  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 31 of 64...
  • Page 33 Zubehör  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 32 of 64 TR - ECE - BA - DGB - 0035 - 14 02/14/2018...
  • Page 34 _Intended use Assembly Instructions _General functional description _Instructions for mounting  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 33 of 64...
  • Page 35  < >  indicates keys on your computer keyboard (such as <RETURN>).  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 34 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 36 4.3 Hollow through shaft ....................... 57 4.4 Integrated claw coupling ......................61 5 Accessories ............................. 63  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14...
  • Page 37 Magnetic scanning unit added 05/23/17 Generalization to construction size 58 02/14/18  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 36 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 38 As the documentation is arranged in a modular structure, this Assembly Instruction is supplementary to other documentation, such as product datasheets, dimensional drawings, leaflets and interface-specific User Manuals etc.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018...
  • Page 39 Consecutive number, 5-digit The products are labeled with affixed nameplates and are components of a system.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 38 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 40 The measuring systems have been developed, designed and manufactured under observation of the applicable international and European standards and directives. A corresponding declaration of conformity can be requested from TR-Electronic GmbH. The manufacturer of the product, TR-Electronic GmbH in D-78647 Trossingen, operates a certified quality assurance system in accordance with ISO 9001.
  • Page 41 Principle: Code disk and opto-electronic scanning unit to identify the steps per revolution.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 40 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 42 Principle: Magnet source to identify the steps per revolutions.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 41 of 64...
  • Page 43 By a corresponding counter evaluation in the user electronics the measuring system resolution can be doubled or quadrupled electronically: Reference signals not represented!  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 42 of 64...
  • Page 44 EU EMC Directive, the harmonized standards, European standards or the corresponding national standards.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018...
  • Page 45 Other applicable documents! Faults which could threaten safety should be eliminated without delay!  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 44 of 64...
  • Page 46  Repairs carried out autonomously.  Third party interference and Acts of God.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14...
  • Page 47  Define clear rules of responsibilities for the assembly, installation, start-up and operation. The obligation exists to provide supervision for trainee personnel !  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 46 of 64...
  • Page 48 Disposal If disposal has to be undertaken after the life span of the device, the respective applicable country-specific regulations are to be observed.  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14...
  • Page 49 Storage Storage temperature: see product data sheet Store in a dry place  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 48 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 50 4 Instructions for mounting / schematic 4.1 Solid shaft Flange mounting Clamping flange  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 49 of 64...
  • Page 51 Instructions for mounting / schematic Clamping brackets Servo clamps  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 50 of 64 TR - ECE - BA - DGB - 0035 - 14 02/14/2018...
  • Page 52 4.2 Blind shaft Pin-Groove axial with clamping ring Pin-Groove radial with clamping ring  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 51 of 64...
  • Page 53 Instructions for mounting / schematic Pin-Groove axial with clamping ring, pin customer side Pin-Groove axial with axial screw  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 52 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 54 Pin-Groove radial with axial screw Pin-Groove axial with axial screw, pin customer side  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 53 of 64...
  • Page 55 Instructions for mounting / schematic Pin-Groove axial with V-groove and axial screw Pin-Groove radial with V-groove and axial screw  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 54 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 56 Pin-Groove axial with V-groove and axial screw, pin customer side Torque holder with clamping ring  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14...
  • Page 57 Instructions for mounting / schematic Torque holder with V-groove and axial screw Torque holder with axial screw  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 56 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 58 4.3 Hollow through shaft Pin-Groove axial with clamping ring front Pin-Groove radial with clamping ring front  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14...
  • Page 59 Instructions for mounting / schematic Pin-Groove axial with clamping ring front, pin customer side Pin-Groove axial with clamping ring back  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 58 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 60 Pin-Groove radial with clamping ring back Pin-Groove axial with clamping ring back, pin customer side  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14...
  • Page 61 Instructions for mounting / schematic Torque holder with clamping ring front Torque holder with clamping ring back  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 60 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 62  Simple and fast mounting / dismounting  Radial and axial tolerance to the customer shaft  Only few components necessary  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14...
  • Page 63 (Safety of machines see DIN EN ISO 12100). 92Sh A - GS [Shore]  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 62 of 64 TR - ECE - BA - DGB - 0035 - 14...
  • Page 64 5 Accessories www.tr-electronic.com/products/rotary-encoders/accessories.html  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany 02/14/2018 TR - ECE - BA - DGB - 0035 - 14 Page 63 of 64...
  • Page 65 Accessories  TR-Electronic GmbH 2005, All Rights Reserved Printed in the Federal Republic of Germany Page 64 of 64 TR - ECE - BA - DGB - 0035 - 14 02/14/2018...
  • Page 66 Seite 2 - 26 Page 27 - 52 Drehgeber Baureihe: - 582 - 802 - 1102 Montageanleitung...
  • Page 67 Courier-Schrift zeigt Text an, der auf dem Display bzw. Bildschirm sichtbar ist und Menüauswahlen von Software.  < >  weist auf Tasten der Tastatur Ihres Computers hin (wie etwa <RETURN>).  TR-Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany Page 2 of 52 TR-ECE-BA-DGB-0175 v00...
  • Page 68 4.2.3 Federblech als Drehmomentstütze ................. 21 4.2.4 Gelenkstange als Drehmomentstütze ..............23 4.3 Integriertes Kupplungsstück ....................24 5 Zubehör ............................26  TR-Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany 07/07/2023 TR-ECE-BA-DGB-0175 v00 Page 3 of 52...
  • Page 69 Änderungs-Index Änderungs-Index Änderung Datum Index Erstausgabe 07.07.2023  TR-Electronic GmbH 2023, All Rights Reserved Printed in the Federal Republic of Germany Page 4 of 52 TR-ECE-BA-DGB-0175 v00 07/07/2023...
