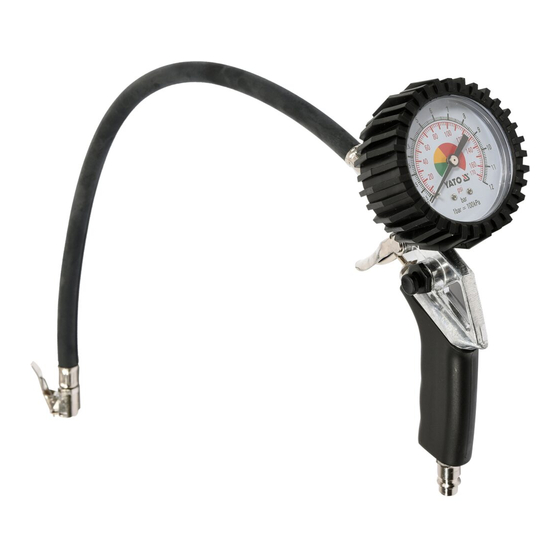

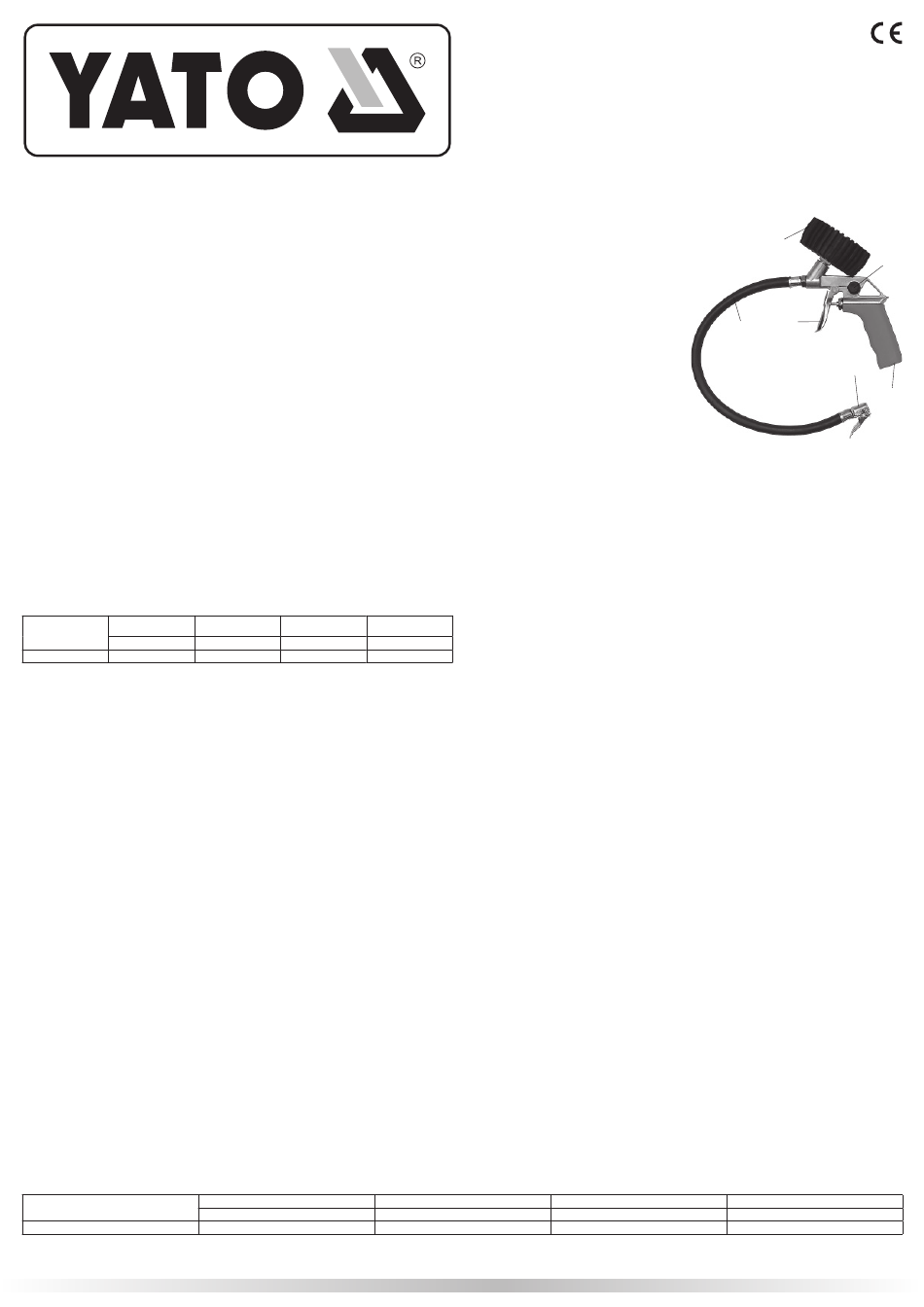

YATO YT-2370 Quick Start Manual

PL
PISTOLET DO POMPOWANIA KÓŁ
EN WHEEL PUMP GUN
RO PISTOL PENTRU POMPAREA ROTILOR
PL
1. Adapter węża
2. Wąż
3. Przyłącze powietrza
4. Język spustowy
5. Manometr
6. Zawór zmniejszający ciśnienie
Przed przystąpieniem do eksploatacji niniejszego urządzenia przeczytaj całą instrukcję i zachowaj ją.
ZASTOSOWANIE
Pistolet do pompowania kół, służy do napełniania sprężonym powietrzem dętek i opon wyposażonych w zawór.
Pistolet nie służy do pompowania opon pojazdów mechnicznych. Dzięki adapterom (nie dołączonym do zestawu),
możliwe jest także pompowanie pontonów, materacy itp. Pistolet wyposażony jest w manometr, który umożliwia
kontrolę ciśnienia powietrza w pompowanym produkcie.
DANE TECHNICZNE
Maksymalne ciśnie-
nie powietrza
Nr katalogowy
[MPa]
YT-2370 0,8
ZALECENIA BEZPIECZEŃSTWA
Nigdy nie kierować wylotu narzędzia w kierunku ludzi - materiały powłokowe lub sprężone powietrze mogą być
powodem uszkodzeń ciała i innych urazów. Wstrzyknięcie środka smarnego może powodować martwice lub
nawet utratę kończyny. W przypadku wstrzyknięcia należy się niezwłocznie zgłosić po pomoc lekarską.
Przed rozpoczęciem instalacji, pracy, naprawy, konserwacji oraz zmiany akcesoriów lub w przypadku pracy w
pobliżu narzędzia pneumatycznego z powodu wielu zagrożeń, należy przeczytać i zrozumieć instrukcje bez-
pieczeństwa. Nie wykonanie powyższych czynności może skutkować poważnymi obrażeniami ciała. Instalacja,
regulacja i montaż narzędzi pneumatycznych może być wykonywany tylko przez wykwalifi kowany i wyszkolony
personel. Nie modyfi kować narzędzia pneumatycznego. Modyfi kacje mogą zmniejszyć efektywność oraz poziom
bezpieczeństwa oraz zwiększyć ryzyko operatora narzędzia. Nie wyrzucać instrukcji bezpieczeństwa, należy je
przekazać operatorowi narzędzia. Nie używać narzędzia pneumatycznego, jeżeli jest uszkodzone.
Wymagane jest aby operatorzy oraz personel serwisowy przeszli odpowiednie szkolenie z zakresu posługiwania
się oraz napraw urządzenia.
Zabronione jest stosowanie jakichkolwiek innych gazów zamiast sprężonego powietrza.
Zastosowanie innych gazów może prowadzić do powstania poważnych obrażeń, spowodować pożar lub grozić
wybuchem.
Przy podłączaniu narzędzia do instalacji sprężonego powietrza należy brać pod uwagę przestrzeń potrzebną na
wąż, aby uniknąć uszkodzenia węża lub złączek.
Na stanowisku pracy powinna być zapewniona skuteczna wentylacja. Brak skutecznej wentylacji może powodo-
wać zagrożenie zdrowia, spowodować pożar lub grozić wybuchem.
Narzędzie nie jest przeznaczone do pracy w atmosferze wybuchowej.
Narzędzie należy używać z daleka od źródeł ciepła i ognia, ponieważ może to spowodować jego uszkodzenie
lub pogorszenie funkcjonowania.
Przestrzegać ogólnych zasad bezpieczeństwa przy wykonywaniu prac z materiałami natryskowymi stosować
odpowiednio dobrane środki ochrony osobistej takie jak gogle, maski i rękawice.
Podczas pracy lub zabiegów konserwacyjnych istnieje ryzyko wchłonięcia drobin środka natryskowego lub kon-
serwującego spowodowane:
- niewystarczającą naturalną lub wymuszoną wentylacją,
- niewłaściwym ciśnieniem atomizującym,
- niedostateczną optymalizacją parametrów rozpylania w celu zmniejszenia zanieczyszczenia,
- niewłaściwą odległością pomiędzy dyszą narzędzia i miejscem aplikacji środka natryskowego, odległość należy
Before operation of the device may commence, please read the whole manual and keep it.
PURPOSE
The purpose of the wheel pump gun is to fi ll valve air chambers and tyres with compressed air. Thanks to a series of adapters (not included), it is also possible to pump dinghies, air mattresses, etc. The pump gun is equipped with
a manometer, which permits the user to control the air pressure in the object being pumped.
TECHNICAL DATA
Catalogue number
YT-2370
EN
1. Hose adapter
2. Hose
3. Air supply connection
4. Trigger
5. Manometer
6. Pressure reduction valve
Poziom hałasu
Drgania
L /L (EN 14462)
pA wA
[dB(A)] [m/s 2 ]
89 / 100 < 2,5
Maximum air pressure
[MPa]
0,8
I N S T R U K
YT-2370
RO
1. Adaptator pentru furtun
2. Furtun
3. Racord aer
4. Limba de scurgere
5. Manometru
6. Robinet de micşorare a presiunii
PL
dobierać w zależności od rodzaju zastosowanego środka,
- wchłonięciem oparów rozpuszczalnika lub innych niebezpiecznych substancji
- niewłaściwym użyciem np. użyciem niewłaściwego środka natryskowego.
Nigdy nie zostawiać zmontowanego układu pneumatycznego bez nadzoru osoby uprawnionej do obsługi. Nie
dopuszczać dzieci w pobliże zmontowanego układu pneumatycznego.
Zasilanie sprężonym powietrzem, pod wysokim ciśnieniem, może spowodować odrzut narzędzia w kierunku
przeciwnym do kierunku wyrzucania materiału natryskowego. Należy zachować szczególną ostrożność, gdyż siły
odrzutu mogą, w pewnych warunkach, spowodować wielokrotne zranienia.
Zaleca się wypróbować narzędzie przed rozpoczęciem pracy. Zaleca się, aby osoby pracujące narzędziem zosta-
ły odpowiednio przeszkolone. Zwiększy to znacząco bezpieczeństwo pracy.
Przestrzegać zaleceń producenta materiałów natryskowych i stosować je zgodnie z podanymi zasadami ochrony
osobistej, przeciwpożarowej i ochrony środowiska. Nieprzestrzeganie zaleceń producenta materiałów natrysko-
Masa
wych, może prowadzić do poważnych obrażeń.
W celu stwierdzenia kompatybilności ze stosowanymi materiałami natryskowymi, wykaz materiałów użytych do
[kg]
konstrukcji narzędzia, będzie dostępny na żądanie.
0,33
Podczas pracy ze sprężonym powietrzem w całym układzie gromadzi się energia. Należy zachować ostrożność,
podczas pracy oraz przerw w pracy, aby uniknąć zagrożenia jakie może spowodować zgromadzona energia
sprężonego powietrza.
Ze względu na możliwość gromadzenia się ładunków elektrostatycznych należy wykonać pomiary czy nie będzie
konieczne uziemienie narzędzia, stosowania rozpraszającego ładunki elektryczne podłoża i / lub instalacji sprę-
żonego powietrza. Wymagane jest aby pomiarów oraz montażu takiej instalacji wykonał personel z odpowiednimi
kwalifi kacjami.
Nigdy nie kierować strumienia materiału natryskowego na źródło ciepła bądź ognia, może to spowodo-
wać pożar.
INSTRUKCJA UŻYTKOWANIA
Rozpoczęcie pracy
Używając klucza płaskiego, mocno i pewnie dokręcić wąż do pistoletu.
Sprawdzić szczelność i pewność połączeń układu zasilającego sprężonego powietrza.
Przedmuchać wąż zasilający powietrzem, przed podłączeniem go do instalacji.
Przed użyciem pistoletu upewnić się, że został w odpowiedni sposób poddany czyszczeniu i konserwacji.
Podczas eksploatacji i przechowywania należy manometr chronić przed wstrząsami. Gdyby jednak manometr
został poddany wstrząsom, przed rozpoczęciem pracy należy poddać go kalibracji.
Pompowanie
Zaczepić adapter węża na wentylu pompowanego produktu, w taki sposób, aby zapewnić szczelność układu.
Nacisnąć język spustowy pistoletu i rozpocząć pompowanie.
Kontrolować wartość ciśnienia na manometrze pistoletu. Podczas trzymania wciśniętego języka spustowego nie
jest pokazywane ciśnienie sprężonego powietrza wtłoczonego do pompowanego przedmiotu. Wartość tego ci-
śnienia można odczytać dopiero, po zwolnieniu nacisku na język spustowy. Dlatego należy często kontrolować
wartość ciśnienia w pompowanym przedmiocie.
Zużyte narzędzia są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ
zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczęd-
nym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego
urządzenia do punktu składowania zużytych urządzeń. Aby ograniczyć ilość usuwanych odpadów konieczne jest
ich ponowne użycie, recykling lub odzysk w innej formie.
EN
Noise level L / L (EN 14462)
pA wA
[dB(A)]
89 / 100
C J A O R Y
Vibrations
[m/s ]
2
< 2,5
G I N A L N A
5
6
4
2
1
3
Weight
[kg]
0,33
