物理農業機械股份有限公司
WULI AGRICULTURE MACHINE CO., LTD.
動力噴霧機、高壓洗淨機、微霧系統專業設計製造
高壓泵浦操作手冊
HIGH PRESSURE PUMP OPERATION MANUAL
感謝您購買物理產品，使用前請詳閱本說明。
Thank you for choosing our product.
Please read the manual before use
W
U
L
I
A
G

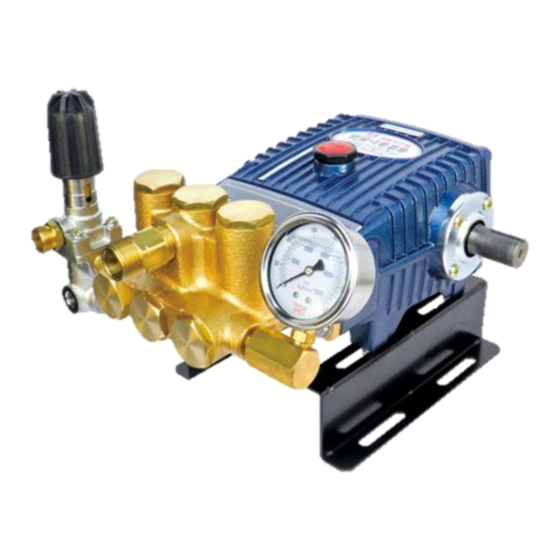

MODEL
WH-1030B2
R
I
C
U
L
T
U
.
R
E
M
A
C
H
I
N
E
C
O
.
2023.07V
,
L
T
D
.
Advertisement
Related Manuals for WULI WH-1030B2
Summary of Contents for WULI WH-1030B2
- Page 1 物理農業機械股份有限公司 WULI AGRICULTURE MACHINE CO., LTD. 動力噴霧機、高壓洗淨機、微霧系統專業設計製造 高壓泵浦操作手冊 HIGH PRESSURE PUMP OPERATION MANUAL MODEL WH-1030B2 感謝您購買物理產品，使用前請詳閱本說明。 Thank you for choosing our product. Please read the manual before use 2023.07V...
- Page 2 Do not operate the unit in the rain or during thunderstorms. When the unit is working, do not cover it or place it in a closed space with poor ventilation. 泵浦搭配馬達運轉，須注意電壓是否正確，並使用獨立電源，並加裝漏電開關。 Please check whether the voltage is correct and use GFCI plug. 物理 WU LI ─ WH-1030B2(2023.07V)
- Page 3 外觀結構 Pump Overview 加油蓋 Oil Inlet Cover 壓力錶 Pressure Gauge 進水口 Water Inlet 迴水接頭 自動洩壓總成 Overflow Coupling Unloading Valve Assembly 出水口 Water Outlet 調壓把手 Pressure Regulating Knob 油鏡 Oil Window 洩油螺絲 Oil Drainage Screw 物理 WU LI ─ WH-1030B2(2023.07V)
- Page 4 2. 初次使用 100 小時應更換機油，以後每使用 300 小時應更換一次。 3. 更換機油時，請旋開洩油螺絲排出骯髒的機油。 4. 將洩油螺絲鎖緊後，打開加油蓋注入#30~#40 之車輛用重型機油，機油應保持在 油鏡 2/3 的位置。 三、 特別注意事項 1. 使用自來水作為泵浦的水源。 2. 馬達電源線若要延長時，請依馬力值所需大小法規延長。 3. 確實的更換機油以保持泵浦的潤滑，降低機械損耗。 4. 泵浦與吸水網之高度差(揚程)請勿超過 1.3 公尺。 5. 水溫請勿超過攝氏 60 度。 6. 若使用的水源加入藥劑、肥皂或其他物質，請在使用完畢後以清水沖洗泵浦內部 一分鐘，以延長泵浦的使用壽命。 7. 泵浦的轉速/壓力不得超出建議轉速/壓力的最高值。 8. 請確定馬達/引擎的動力可以配合泵浦。 物理 WU LI ─ WH-1030B2(2023.07V)
- Page 5 3. Tighten the Oil Drainage Screw before refilling with clean motor oil SAE #30~#40 up to the level of 2/3 of the Oil Window. ※Attention: When replacing the oil, please turn off the product and make sure that the oil temperature has cooled before replacing. 物理 WU LI ─ WH-1030B2(2023.07V)
- Page 6 7. The pump’s revolution and working pressure should not exceed the maximum suggested values. Please make sure the motor or engine power is suitable for the pump. 物理 WU LI ─ WH-1030B2(2023.07V)
- Page 7 水網之高度差(揚程)請勿超過 1.3 公 ◎泵浦吸入空氣 尺 ◎拔掉噴槍，待出水正常後再接上 運轉聲音異常 ◎引擎有問題 ◎清潔或維修引擎 ◎泵浦吸入空氣 ◎打開出水管排氣 ◎活門總成異物阻塞 ◎清潔活門總成 ◎吸水量不足 ◎檢查吸水管是否有細縫，或者扭曲 進氣及清潔吸水管過濾網 調壓問題或 ◎壓力閥或閥座磨損 ◎更換零件 壓力無法上升 ◎迫緊磨損 ◎更換零件 ◎活門塞與活門座沾黏 ◎拆解後清洗活門總成或更換零件 ◎閥座上有異物 ◎清潔閥座 ◎活門總成磨損 ◎更換零件 ◎活門總成異物阻塞 ◎清潔活門總成 ◎噴嘴磨損導致壓力下降 ◎更換噴嘴 ◎泵浦吸入空氣 ◎檢查吸水管接頭鎖合或吸水管破裂 ◎自動洩壓總成損壞 ◎送回經銷商更換 物理 WU LI ─ WH-1030B2(2023.07V)
- Page 8 WH-1030B2...
- Page 9 06-4 B014004000 CONNECTING ROD PIN 軸承 07 B010709010 BEARING 曲軸 08 B010809520 CRANKSHAFT 曲軸鍵 08-1 B012101110 CRANKSHAFT KEY 曲軸油封 09 B010909020 CRANKSHAFT OIL SEAL 曲軸油封蓋 10 B011008000 CRANKSHAFT OIL SEAL COVER 大扁頭螺絲 10-1 BS12206010200 SCREW 物理 WU LI ─ WH-1030B2(2023.07V)
- Page 10 24-1 BG10346037230 O-RING 防水油封 24-2 B021008040 WATERPROOF OIL SEAL 防塵蓋 B011402110 DUSTPROOF CAP 柱塞中間皮 B011202010 WATERPROOF RING 進水活門組 B040008001 VALVE ASSY 進水活門帽 30-1 B040308010 VALVE CAGE 活門彈簧 30-2 BJ20202000 VALVE SPRING 活門塞 30-3 B040108001 VALVE PLUG 物理 WU LI ─ WH-1030B2(2023.07V)
- Page 11 迴水管組 1/2"*9 尺 ACC. B150201001 OVERFLOW HOSE ASSY 1/2"*9FT 過濾網申目 ACC. B150609120 FILTER SOCKET 過濾網 ACC. B150909110 FILTER 皮帶輪 10B2*24*5 (外銷用) PULLEY 10B2*24*5 ACC. BP11822243 (EXPORT ONLY) 皮帶輪螺絲 (外銷用) ACC. BS11112032121 PULLEY SET BOLT (EXPORT ONLY) 物理 WU LI ─ WH-1030B2(2023.07V)
- Page 12 自動洩壓總成 展開圖 Unloading Valve Assy Diagram B070008001 物理 WU LI ─ WH-1030B2(2023.07V)
- Page 13 SPRING SEAT (UPPER) 調壓彈簧 11 BJ41101000 PRESSURE REGULATING SPRING 彈簧下座 12 B071409001 SPRING SEAT 調壓螺帽 13 B071709000 PRESSURE REGULATING KNOB 圓頭螺絲 BS14108022100 SCREW 彈簧華司 BS32108200 SPRING WASHER 出水接頭 60-1 B071209000 OUTLET CONNECTOR 迴水接頭 60-2 B051801110 OVERFLOW COUPLING 物理 WU LI ─ WH-1030B2(2023.07V)
-
Page 14: Troubleshooting
◎ Check the suction hose and ◎ The water supply is not fittings; make sure they are well enough. connected and in good condition. ◎ Clean the suction filter. ** Continues on page 15 ** 物理 WU LI ─ WH-1030B2(2023.07V) - Page 15 ◎ Check the Suction Hose and fittings; make sure they are well connected and in good condition. ◎ The Unloading Valve ◎ Return the product to your local Assembly is damaged. dealer to repair or replace the Unloading Valve Assembly. 物理 WU LI ─ WH-1030B2(2023.07V)
