物理農業機械股份有限公司
WULI AGRICULTURE MACHINE CO., LTD.
動力噴霧機、高壓洗淨機、微霧系統專業設計製造
高壓泵浦操作手冊
HIGH PRESSURE PUMP OPERATION MANUAL
感謝您購買物理產品，使用前請詳閱本說明。
Thank you for choosing our product.
Please read the manual before use
W
U
L
I
A
G
MODEL
WH-2075
R
I
C
U
L
T
U
.
R
E
M
A
C
H
I
N
E
C
O
.
,
L
T
D
.
Advertisement
Related Manuals for WULI WH-2075
Summary of Contents for WULI WH-2075
- Page 1 物理農業機械股份有限公司 WULI AGRICULTURE MACHINE CO., LTD. 動力噴霧機、高壓洗淨機、微霧系統專業設計製造 高壓泵浦操作手冊 HIGH PRESSURE PUMP OPERATION MANUAL MODEL WH-2075 感謝您購買物理產品，使用前請詳閱本說明。 Thank you for choosing our product. Please read the manual before use...
- Page 2 Do not operate the unit in the rain or during thunderstorms. When the unit is working, do not cover it or place it in a closed space with poor ventilation. 泵浦搭配馬達運轉，須注意電壓是否正確，並使用獨立電源，並加裝漏電開關。 Please check whether the voltage is correct and use GFCI plug. (2021V) 物理 WU LI ─ WH-2075...

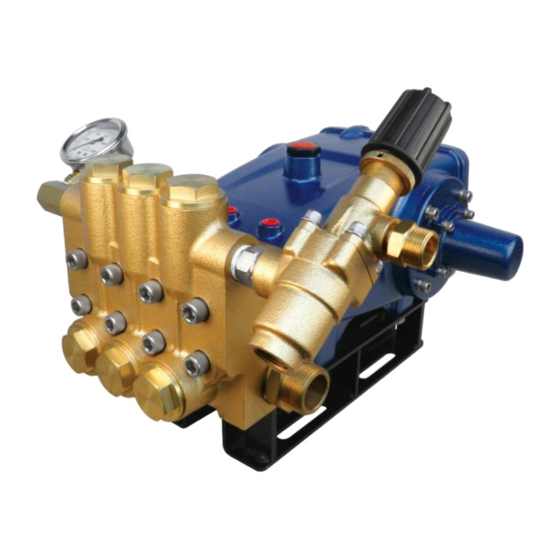

- Page 3 外觀結構 Pump Overview 加油蓋 Oil Inlet Cover 自動洩壓總成 Unloading Valve Assembly 迴水接頭 Overflow Coupling 出水口 Water Outlet 壓力錶 Pressure Gauge 調壓把手 Pressure Regulating Knob 油鏡 進水口 Oil Window Water Inlet 洩油螺絲 Oil Drainage Screw (2021V) 物理 WU LI ─ WH-2075...
- Page 4 2. 初次使用 100 小時應更換機油，以後每使用 300 小時應更換一次。 3. 更換機油時，請旋開洩油螺絲排出骯髒的機油。 4. 將洩油螺絲鎖緊後，打開加油蓋注入#30~#40 之車輛用重型機油，機油應保持在 油鏡 2/3 的位置。 三、 特別注意事項 1. 使用自來水作為泵浦的水源。 2. 馬達電源線若要延長時，請依馬力值所需大小法規延長。 3. 確實的更換機油以保持泵浦的潤滑，降低機械損耗。 4. 泵浦與吸水網之高度差(揚程)請勿超過 1.3 公尺。 5. 水溫請勿超過攝氏 60 度。 6. 若使用的水源加入藥劑、肥皂或其他物質，請在使用完畢後以清水沖洗泵浦內部 一分鐘，以延長泵浦的使用壽命。 7. 泵浦的轉速/壓力不得超出建議轉速/壓力的最高值。 8. 請確定馬達/引擎的動力可以配合泵浦。 (2021V) 物理 WU LI ─ WH-2075...
- Page 5 3. Tighten the Oil Drainage Screw before refilling with clean motor oil SAE #30~#40 up to the level of 2/3 of the Oil Window. ※Attention: When replacing the oil, please turn off the product and make sure that the oil temperature has cooled before replacing. (2021V) 物理 WU LI ─ WH-2075...
- Page 6 7. The pump’s revolution and working pressure should not exceed the maximum suggested values. Please make sure the motor or engine power is suitable for the pump. (2021V) 物理 WU LI ─ WH-2075...
- Page 7 水網之高度差(揚程)請勿超過 1.3 公 ◎泵浦吸入空氣 尺 ◎拔掉噴槍，待出水正常後再接上 運轉聲音異常 ◎引擎有問題 ◎清潔或維修引擎 ◎泵浦吸入空氣 ◎打開出水管排氣 ◎活門總成異物阻塞 ◎清潔活門總成 ◎吸水量不足 ◎檢查吸水管是否有細縫，或者扭曲 進氣及清潔吸水管過濾網 調壓問題或 ◎壓力閥或閥座磨損 ◎更換零件 壓力無法上升 ◎迫緊磨損 ◎更換零件 ◎活門塞與活門座沾黏 ◎拆解後清洗活門總成或更換零件 ◎清潔閥座 ◎閥座上有異物 ◎更換零件 ◎活門總成磨損 ◎清潔活門總成 ◎活門總成異物阻塞 ◎更換噴嘴 ◎噴嘴磨損導致壓力下降 ◎檢查吸水管接頭鎖合或吸水管破裂 ◎泵浦吸入空氣 ◎送回經銷商更換 ◎自動洩壓總成損壞 (2021V) 物理 WU LI ─ WH-2075...
- Page 8 WH-2075...
- Page 9 螺絲防鬆片 06-1 B014322000 LOCK WASHER 平面華司 06-2 BS31210500 WASHER 六角螺絲 06-3 BS11210050500 SET BOLT 曲軸 07 B010822050 CRANKSHAFT 曲軸鍵 07-1 B012122000 CRANKSHAFT KEY 軸承 08 B010722001 BEARING 軸承油封蓋 09 B011022000 BEARING OIL SEAL COVER (2021V) 物理 WU LI ─ WH-2075...
- Page 10 U 迫緊 B020322050 U-PACKING U 迫緊墊片 B020322051 U-PACKING GASKET 迫緊上環 B021122050 PACKING UPPER RING O 形環 19-1 BG10415045500 O-RING 防水油封 19-2 B021022050 WATERPROOF OIL SEAL 汽缸 B020122050 CYLINDER 六角塞頭： PT1/8 20-1 BS50004000 PLUG PT1/8 (2021V) 物理 WU LI ─ WH-2075...
- Page 11 SUCTION HOSE ASSY 1-1/4"*10FT 迴水管組 3/4"*9 尺 ACC. B150101001 OVERFLOW HOSE ASSY 3/4"*9FT 過濾網申目 ACC. B150603110 FILTER SOCKET 過濾網 ACC. B150903110 FILTER *29A 零件表及分解圖請參閱第 12~13 頁。 *29A spare parts list & diagram please refer to page 12~13. (2021V) 物理 WU LI ─ WH-2075...
- Page 12 安全弁 展開圖 Safety Valve Assy Diagram B070016001 (2021V) 物理 WU LI ─ WH-2075...
- Page 13 O 形環 05-1 BG10250030300 O-RING 鋼珠 B310115120 SST BALL 彈簧下座 B061422050 SPRING SEAT 調壓彈簧 BJ42201000 SPRING 彈簧上座 B061322050 SPRING SEAT (UPPER) 固定環 B062522050 SET RING 無頭內六角螺絲 10-1 BS17204006300 HEX SCREW 調壓螺帽 B062422050 PRESSURE REGULATING KNOB (2021V) 物理 WU LI ─ WH-2075...
-
Page 14: Troubleshooting
◎ Check the suction hose and blocked. ◎ The water supply is not fittings; make sure they are well enough. connected and in good condition. ◎ Clean the suction filter. ** Continues on page 15 ** (2021V) 物理 WU LI ─ WH-2075... - Page 15 ◎ Return the product to your local ◎ The Unloading Valve dealer to repair or replace the Assembly is damaged. Unloading Valve Assembly. (2021V) 物理 WU LI ─ WH-2075...
