物理農業機械股份有限公司
WULI AGRICULTURE MACHINE CO., LTD.
動力噴霧機、高壓洗淨機、微霧系統專業設計製造
高壓泵浦操作手冊
HIGH PRESSURE PUMP OPERATION MANUAL
感謝您購買物理產品，使用前請詳閱本說明。
Thank you for choosing our product.
Please read the manual before use
W
U
L
I
A
G
MODEL
WS-3000DT
R
I
C
U
L
T
U
.
R
E
M
A
C
H
I
N
E
C
O
.
,
L
T
D
.
Advertisement
Related Manuals for WULI WS-3000DT
Summary of Contents for WULI WS-3000DT
- Page 1 物理農業機械股份有限公司 WULI AGRICULTURE MACHINE CO., LTD. 動力噴霧機、高壓洗淨機、微霧系統專業設計製造 高壓泵浦操作手冊 HIGH PRESSURE PUMP OPERATION MANUAL MODEL WS-3000DT 感謝您購買物理產品，使用前請詳閱本說明。 Thank you for choosing our product. Please read the manual before use...
- Page 2 Do not operate the unit in the rain or during thunderstorms. When the unit is working, do not cover it or place it in a closed space with poor ventilation. 泵浦搭配馬達運轉，須注意電壓是否正確，並使用獨立電源，並加裝漏電開關。 Please check whether the voltage is correct and use GFCI plug. (2021.09V) 物理 WU LI ─ WS-3000DT...

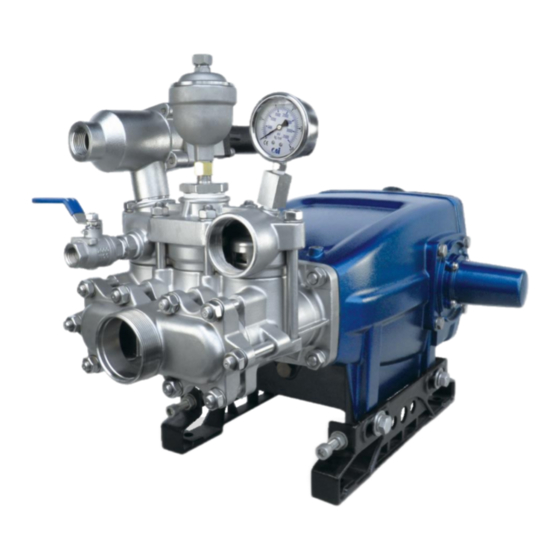

- Page 3 Unloading Valve Assembly 壓力錶 Pressure Gauge 出水口 Water Outlet 排氣球閥 Ball Cock 迴水口 進水口 Overflow Coupling Water Inlet 氮氣空氣室 Air Chamber 調壓把手 Pressure Regulating Knob 加油蓋 Oil Inlet Cover 油鏡 Oil Window 洩油螺絲 Oil Drainage Screw (2021.09V) 物理 WU LI ─ WS-3000DT...
- Page 4 2. 初次使用 100 小時應更換機油，以後每使用 300 小時應更換一次。 3. 更換機油時，請旋開洩油螺絲排出骯髒的機油。 4. 將洩油螺絲鎖緊後，打開加油蓋注入#30~#40 之車輛用重型機油，機油應保持在 油鏡 2/3 的位置。 三、 特別注意事項 1. 使用自來水作為泵浦的水源。 2. 馬達電源線若要延長時，請依馬力值所需大小法規延長。 3. 確實的更換機油以保持泵浦的潤滑，降低機械損耗。 4. 泵浦與吸水網之高度差(揚程)請勿超過 1.3 公尺。 5. 水溫請勿超過攝氏 60 度。 6. 若使用的水源加入藥劑、肥皂或其他物質，請在使用完畢後以清水沖洗泵浦內部 一分鐘，以延長泵浦的使用壽命。 7. 泵浦的轉速/壓力不得超出建議轉速/壓力的最高值。 8. 請確定馬達/引擎的動力可以配合泵浦。 (2021.09V) 物理 WU LI ─ WS-3000DT...
- Page 5 3. Tighten the Oil Drainage Screw before refilling with clean motor oil SAE #30~#40 up to the level of 2/3 of the Oil Window. ※Attention: When replacing the oil, please turn off the product and make sure that the oil temperature has cooled before replacing. (2021.09V) 物理 WU LI ─ WS-3000DT...
- Page 6 7. The pump’s revolution and working pressure should not exceed the maximum suggested values. Please make sure the motor or engine power is suitable for the pump. (2021.09V) 物理 WU LI ─ WS-3000DT...
- Page 7 水網之高度差(揚程)請勿超過 1.3 公 ◎泵浦吸入空氣 尺 ◎拔掉噴槍，待出水正常後再接上 運轉聲音異常 ◎引擎有問題 ◎清潔或維修引擎 ◎泵浦吸入空氣 ◎打開出水管排氣 ◎活門總成異物阻塞 ◎清潔活門總成 ◎吸水量不足 ◎檢查吸水管是否有細縫，或者扭曲 進氣及清潔吸水管過濾網 調壓問題或 ◎壓力閥或閥座磨損 ◎更換零件 壓力無法上升 ◎迫緊磨損 ◎更換零件 ◎活門塞與活門座沾黏 ◎拆解後清洗活門總成或更換零件 ◎閥座上有異物 ◎清潔閥座 ◎活門總成磨損 ◎更換零件 ◎活門總成異物阻塞 ◎清潔活門總成 ◎噴嘴磨損導致壓力下降 ◎更換噴嘴 ◎泵浦吸入空氣 ◎檢查吸水管接頭鎖合或吸水管破裂 ◎自動洩壓總成損壞 ◎送回經銷商更換 (2021.09V) 物理 WU LI ─ WS-3000DT...
- Page 8 WH-3000DT...
- Page 9 連桿軸套 06-1 B014105000 CONNECTING ROD SLEEVE 六角螺絲 06-2 BS11208040500 SET BOLT 彈簧華司 06-3 BS32110500 SPRING WASHER 平面華司 06-4 BS31208503 WASHER 柱塞銷 B010505001 PISTON PIN 軸承油封蓋 B011005000 OIL SEAL COVER 曲軸油封 B010905000 CRANKSHAFT OIL SEAL (2021.09V) 物理 WU LI ─ WS-3000DT...
- Page 10 O 形環 BG10636068420 O-RING 油封固定片 B022005001 OIL SEAL SET PLATE 內六角螺絲 BS16210020300 HEX SCREW 內六角螺絲 BS16208020300 HEX SCREW 柱塞中間皮 B011205010 WATERPROOF RING 雙頭牙螺絲 BS15212062300 DOUBLE-END SCREW 彈簧華司 32-1 BS32212300 SPRING WASHER 六角螺帽 32-2 BS21212300 (2021.09V) 物理 WU LI ─ WS-3000DT...
- Page 11 內六角油塞： PT1/4 BS50008050 PLUG PT1/4 曲軸蓋 B011105000 CRANKSHAFT COVER 圓頭螺絲 BS14206012300 SCREW 彈簧華司 69-1 BS32206300 SPRING WASHER 皮帶輪固定環 B013805000 SET RING *50 零件表及展開圖請參閱第 12~13 頁。 *50 parts list & diagram please refer to page12~13. (2021.09V) 物理 WU LI ─ WS-3000DT...
- Page 12 自動洩壓總成 展開圖 Unloading Valve Assy Diagram B060014012 (2021.09V) 物理 WU LI ─ WS-3000DT...
- Page 13 SPRING SEAT (UPPER) 調壓彈簧套 B060206000 PRESSURE REGULATING PIPE 內六角螺絲 102-1 BS16208020300 HEX SCREW 彈簧華司 102-2 BS32208300 SPRING WASHER 調壓螺絲組 103A B062406001 PRESSURE REGULATING KNOB ASSY 調壓螺絲 103-1 B062406000 PRESSURE REGULATING KNOB 三角鐵片 103-2 B053101000 SET PLATE (2021.09V) 物理 WU LI ─ WS-3000DT...
-
Page 14: Troubleshooting
◎ Check the suction hose and ◎ The water supply is not fittings; make sure they are well enough. connected and in good condition. ◎ Clean the suction filter. ** Continues on page 15 ** (2021.09V) 物理 WU LI ─ WS-3000DT... - Page 15 ◎ The Unloading Valve ◎ Return the product to your local Assembly is damaged. dealer to repair or replace the Unloading Valve Assembly. (2021.09V) 物理 WU LI ─ WS-3000DT...
