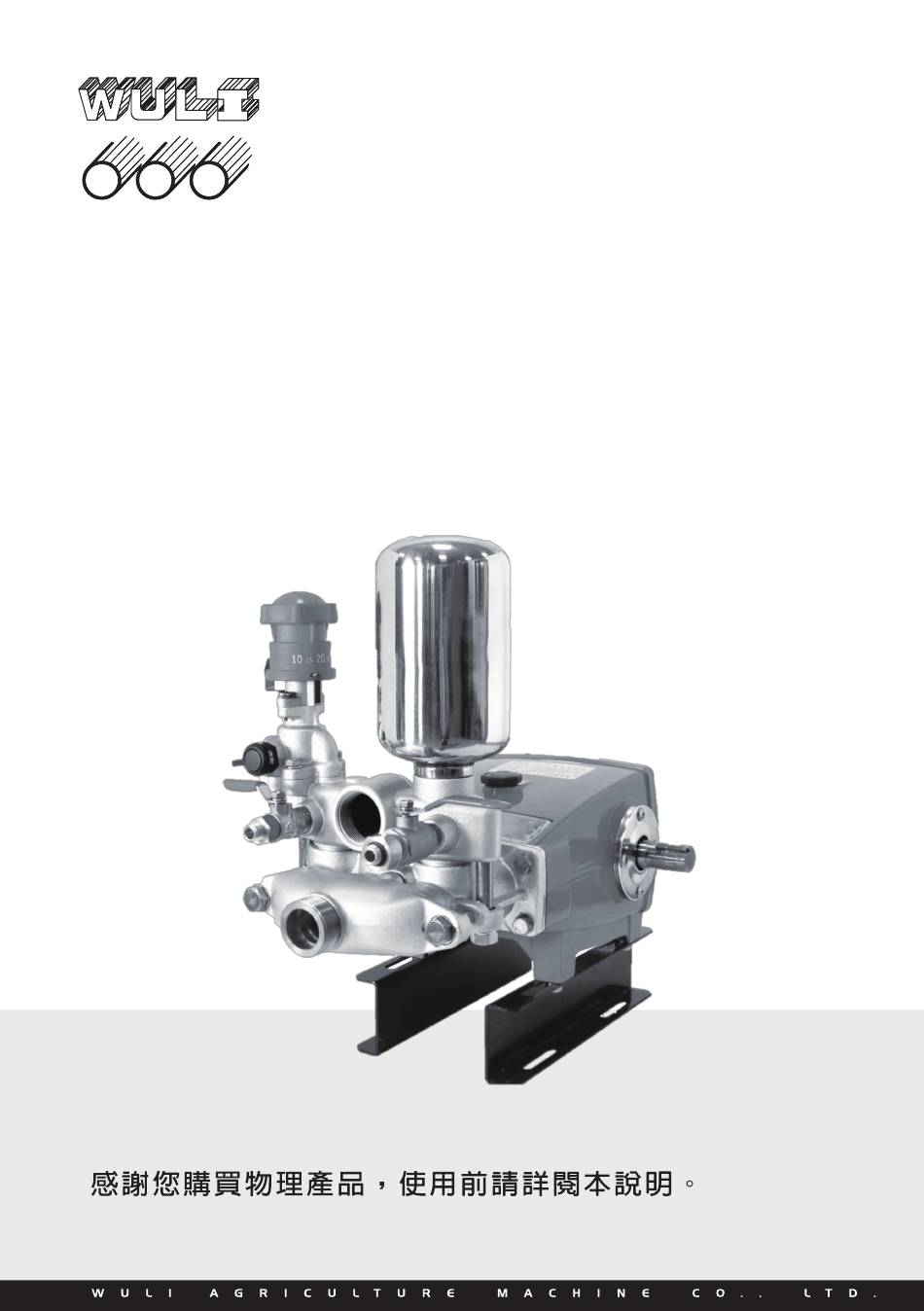

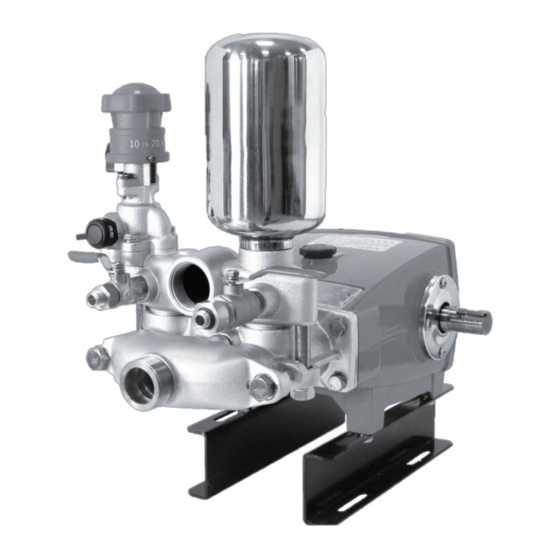

- Page 1 物理農業機械股份有限公司 WULI AGRICULTURE MACHINE CO., LTD. 動力噴霧機、高壓洗淨機、 微霧系統專業設計製造 WL-550B2 SERIES USER’S MANUAL WL-550B2 系 列 操 作 手 冊 Thank You For Choosing Our Product. Please Read The Manual before use. 2021.03V...
- Page 2 泵 浦 使 用 說 明 A.危險注意 事項： 1. 嚴禁噴槍對人噴射。 2. 泵浦、引擎/馬達運轉時會產生高溫，須小心使用。 3. 噴霧機在高速運轉下，須注意皮帶及普利部份，不可碰觸。 B. 使 用前注 意事項： 1. 檢查每個扣件，確定噴霧機與引擎或馬達都穩固地裝在架子上。 2. 檢查引擎齒輪箱是否加機油；使用燃料是否正確；馬達電壓是否正確。 3. 啟動引擎前開關是否打開；化油器開關是否打開。 4. 兩個皮帶輪應裝於一直線上，皮帶應鬆緊適中。 5. 鎖好輸水管、噴槍。 6. 使用前須檢查泵浦內是否有機油、油量是否足夠及油品狀況是否正常。 C. 泵 浦使用 事項： 1. 把吸水管鎖緊泵浦吸水口，同時將吸水過濾端放入水槽底部上方20公分處，預 防吸進底部泥沙，確保泵浦壽命。 2. 吸水管給水量需大於泵浦使用水量，如此才能達到使用壓力。 3. WL-550B2/WL-550BC2使用前將把手開關鈕(#P23)切換至洩壓，排除泵浦內空 氣。待正常出水後再將把手開關鈕切換至噴霧，即可使用噴槍做噴霧工作。...
- Page 3 泵 浦 使 用 說 明 D .使 用後注 意事項： 1. WL-550B2/WL-550BC2: A. 噴霧完畢，將把手開關鈕(#P23)轉至〞洩壓〞，並以清水操作噴霧機以清除內 部殘留之化學品。 B. 使用完畢後，將「調壓把手」(#P1-1)刻度轉至〞啟動〞，避免彈簧疲乏。 2. WL-550ASB2/WL-550ASBC2: 噴霧完畢，請用清水操作噴霧機以清除內部殘留 之化學品，並將調壓螺帽(#147)放鬆，以免彈簧疲乏。 E.日常保養 ： 1. 泵浦與引擎初使用10-15小時應更換機油，以後每隔70小時再更換一次。(使用前 應注意機油是否變質。) 2. 機油冷卻後才可進行更換，更換機油時，請打開排油螺絲(#08)排出骯髒之機油。 3. 加機油時，把排油螺絲(#08)鎖緊，打開加油蓋(#04A)，注入SAE#30~#40車輛 用清潔機油，正確加油量在油鏡(#07)的2/3位置。 F.簡 易 故障排 除： 1. 無法 供水 及 壓 力 不 穩 A.
- Page 4 零件表 PARTS LIST Q'TY CODE DESCRIPTION 圖號 編號 名 稱 B010103050 Crankcase (Red) 曲軸箱 (紅) B010103051 Crankcase (Blue) 曲軸箱 (藍) 01-1 B012904000 Set Pin 汽缸銷 B011403000 Dustproof Cap 防塵蓋 B011003110 Crankshaft Oil Seal Cover 曲軸油封蓋 03-1 BS12108010100 Screw 大扁頭螺絲 03-2 B011102111 Crankshaft Oil Seal Cover (Cone) 曲軸油封蓋...
- Page 5 零件表 PARTS LIST Q'TY DESCRIPTION CODE 圖號 編號 名 稱 10-4 BS32110500 Spring Washer 彈簧華司 B010703010 Bearing 軸承 B010918010 Crankshaft Oil Seal 曲軸油封 B010503110 Piston Pin 柱塞銷 B010403050 Sst Piston 不鏽鋼柱塞 (G1) B013003002 Ceramic Piston Assy (G1) 陶瓷柱塞組 B013103050 Piston 柱塞桿...
- Page 6 零件表 PARTS LIST Q'TY DESCRIPTION CODE 圖號 編號 名 稱 NKA11 /水用) B020303113 Packing (Water Transport) 防水迫緊( 21-1 B020303091 Spacer 防水迫緊墊片 B020503050 Set Ring U迫緊固定環 22-1 BG10410046 O-ring O形環 B020303081 Spacer U迫緊墊片 VN905 /兩用) B020303101 U-packing (General) U迫緊 ( NKA11 /水用) B020303103 U-packing (Water Transport) U迫緊(...
- Page 7 零件表 PARTS LIST Q'TY DESCRIPTION CODE 名 稱 圖號 編號 BG10330039 32-1 O-ring O形環 B250001031 Pressure Gauge 壓力錶 B030703020 出水塞頭 PT1-1/4 Plug Pt1-1/4 B031603110 球形閥 10mm Ball Cock 10mm B031604110 球形閥 13mm Ball Cock 13mm B032003000 接頭由令 10mm Connector 10mm B032004000 接頭由令...
- Page 8 WL-550B2 SERIES...
- Page 9 自動洩壓總成 UNLOADING VALVE ASSEMBLY B050003311 適用機型 FOR: WL-550ASB2 SERIES Q'TY CODE DESCRIPTION 名 稱 圖號 編號 BS11110025122 Set Bolt W/ Washer 六角螺絲附華司 Unloading Valve Cylinder B050203001 洩壓汽缸套 BG20250030 Square Ring 方形環 BG10300035010 O-ring O形環 BJ50301010 Auxiliary Spring 洩壓輔助彈簧 B052203001 Piston Valve Assy 柱塞活門組...
- Page 10 自動洩壓總成 UNLOADING VALVE ASSEMBLY Q'TY DESCRIPTION CODE 名 稱 圖號 編號 B052403000 Valve Plug 閥塞頭 129-1 BG10060008 O-ring O形環 BG10130018010 O-ring O形環 B052503000 Valve Plug Seat 閥塞座 BJ30301010 Spring 球閥固定彈簧 B052303110 Spring Seat 彈簧底座 C-clip B052603000 C扣環 B051003010 Valve Seat 壓力閥座...
- Page 11 安全弁 SAFETY VALVE ASSEMBLY B050002024/B050002025 適用機型 FOR: WL-550B2 SERIES 11 -...
- Page 12 安全弁 SAFETY VALVE ASSEMBLY Q'TY DESCRIPTION CODE 名 稱 圖號 編號 B050602000 Pressure Regulating Knob (Zh) 調壓把手 (中文) P1-1 B050602010 Pressure Regulating Knob (En) 調壓把手 (英文) P1-2 B054602000 Upper Cap 安全弁上蓋 P1-3 BS14204012300 Screw 圓頭螺絲 BS17208032500 Pressure Regulating Screw 調壓螺絲 P2-1 BS21208201 六角螺帽...
- Page 13 安全弁 SAFETY VALVE ASSEMBLY Q'TY DESCRIPTION CODE 名 稱 圖號 編號 P12-4 B050902020 Pressure Valve 壓力閥 P12-5 BS14203012300 Screw 圓頭螺絲 BG10190022010 O-ring O形環 B051001000 Valve Seat 壓力閥座 BG10240029 O-ring O形環 B054202000 Valve Seat 閥座固定座 B054502010 Spacer 排氣止水墊片 B050801221 Valve Rod 安全弁止水桿...
- Page 14 Attention ●Warning 1. Never point the spray gun at people or animals. 2. To reduce the risk of burns, do not touch the surface of the pump while operating. 3. Keep hands and clothing clear of the belts and pulleys when operating the pump. ●Before Use 1.
-
Page 15: Maintenance
Attention ●After Use 1. Use water to operate the pump again in order to clean out any remaining chemicals. 2. WL-550B2/WL-550BC2: A. Set the SWITCH BUTTON (#P23) to “Pressure Release”, and run the pump with clean water to prolong the life of the pump. B.
