物理農業機械股份有限公司
WULI AGRICULTURE MACHINE CO., LTD.
動力噴霧機、高壓洗淨機、微霧系統專業設計製造
高壓泵浦操作手冊
HIGH PRESSURE PUMP OPERATION MANUAL
感謝您購買物理產品，使用前請詳閱本說明。
Thank you for choosing our product.
Please read the manual before use
W
U
L
I
A
G
MODEL
WH-2915F1
R
I
C
U
L
T
U
.
R
E
M
A
C
H
I
N
E
C
O
.
2023.01V
,
L
T
D
.
Advertisement
Related Manuals for WULI WH-2915F1
Summary of Contents for WULI WH-2915F1
- Page 1 物理農業機械股份有限公司 WULI AGRICULTURE MACHINE CO., LTD. 動力噴霧機、高壓洗淨機、微霧系統專業設計製造 高壓泵浦操作手冊 HIGH PRESSURE PUMP OPERATION MANUAL MODEL WH-2915F1 感謝您購買物理產品，使用前請詳閱本說明。 Thank you for choosing our product. Please read the manual before use 2023.01V...
- Page 2 Do not operate the unit in the rain or during thunderstorms. When the unit is working, do not cover it or place it in a closed space with poor ventilation. 泵浦搭配馬達運轉，須注意電壓是否正確，並使用獨立電源，並加裝漏電開關。 Please check whether the voltage is correct and use GFCI plug. (2023.01V) 物理 WU LI ─ WH-2915F1...

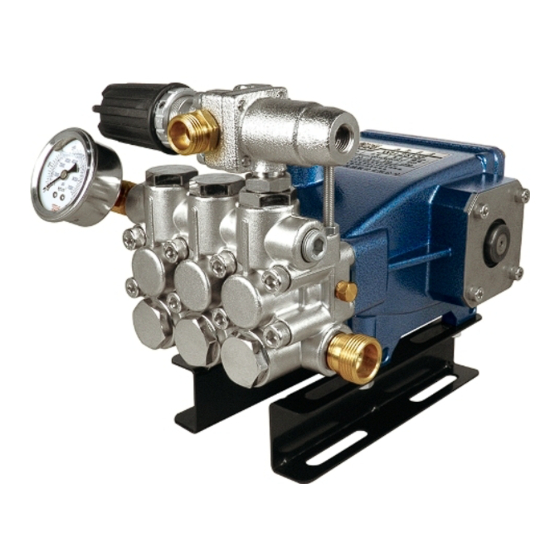

- Page 3 外觀結構 Pump Overview 自動洩壓總成 加油蓋 Unloading Valve Assembly Oil Inlet Cover 迴水接頭 Overflow Coupling 壓力錶 Pressure Gauge 調壓把手 Pressure Regulating Knob 出水口 Water Outlet 油鏡 Oil Window 進水口 Water Inlet 排油螺絲 Oil Drainage Screw (2023.01V) 物理 WU LI ─ WH-2915F1...
- Page 4 2. 初次使用 100 小時應更換機油，以後每使用 300 小時應更換一次。 3. 更換機油時，請旋開洩油螺絲排出骯髒的機油。 4. 將洩油螺絲鎖緊後，打開加油蓋注入#30~#40 之車輛用重型機油，機油應保持在 油鏡 2/3 的位置。 三、 特別注意事項 1. 使用自來水作為泵浦的水源。 2. 馬達電源線若要延長時，請依馬力值所需大小法規延長。 3. 確實的更換機油以保持泵浦的潤滑，降低機械損耗。 4. 泵浦與吸水網之高度差(揚程)請勿超過 1.3 公尺。 5. 水溫請勿超過攝氏 60 度。 6. 若使用的水源加入藥劑、肥皂或其他物質，請在使用完畢後以清水沖洗泵浦內部 一分鐘，以延長泵浦的使用壽命。 7. 泵浦的轉速/壓力不得超出建議轉速/壓力的最高值。 8. 請確定馬達/引擎的動力可以配合泵浦。 (2023.01V) 物理 WU LI ─ WH-2915F1...
- Page 5 3. Tighten the Oil Drainage Screw before refilling with clean motor oil SAE #30~#40 up to the level of 2/3 of the Oil Window. ※Attention: When replacing the oil, please turn off the product and make sure that the oil temperature has cooled before replacing. (2023.01V) 物理 WU LI ─ WH-2915F1...
- Page 6 7. The pump’s revolution and working pressure should not exceed the maximum suggested values. Please make sure the motor or engine power is suitable for the pump. (2023.01V) 物理 WU LI ─ WH-2915F1...
- Page 7 ◎檢查吸水管是否有細縫，或者扭曲 進氣及清潔吸水管過濾網 調壓問題或 ◎壓力閥或閥座磨損 ◎更換零件 壓力無法上升 ◎迫緊磨損 ◎更換零件 (第 17 頁圖二) ◎活門塞與活門座沾黏 ◎拆解後清洗活門總成或更換零件 (第 17 頁圖一) ◎閥座上有異物 ◎清潔閥座 ◎活門總成磨損 ◎更換零件 (第 17 頁圖一) ◎活門總成異物阻塞 ◎清潔活門總成 (第 17 頁圖一) ◎噴嘴磨損導致壓力下降 ◎更換噴嘴 ◎泵浦吸入空氣 ◎檢查吸水管接頭鎖合或吸水管破裂 ◎自動洩壓總成損壞 ◎送回經銷商更換 (2023.01V) 物理 WU LI ─ WH-2915F1...
-
Page 8: Troubleshooting
◎ The water supply is not ◎ Check the suction hose and enough. fittings; make sure they are well connected and in good condition. ◎ Clean the suction filter. ** Continues on page 8 ** (2023.01V) 物理 WU LI ─ WH-2915F1... - Page 9 ◎ The Unloading Valve ◎ Return the product to your local Assembly is damaged. dealer to repair or replace the Unloading Valve Assembly. (2023.01V) 物理 WU LI ─ WH-2915F1...
- Page 10 WH-2915F1...
- Page 11 CRANKSHAFT KEY 曲軸油封 08 B010910040 CRANKSHAFT OIL SEAL 全密曲軸油封 08-1 B010923100 END COVER OIL SEAL 曲軸油封蓋 09 B011023000 CRANKSHAFT OIL SEAL COVER 內六角螺絲 09-1 BS16206016501 HEX SCREW 全密曲軸油封蓋 09-2 B011023100 END COVER OIL SEAL COVER (2023.01V) 物理 WU LI ─ WH-2915F1...
- Page 12 O 形環 21-1 BG10200025020 O-RING 活門輔助彈簧 21-2 BJ21001210 VALVE AUXILIARY SPRING 活門組 B040011031 VALVE ASSY 活門帽 22-1 B040310010 VALVE CAGE 活門彈簧 22-2 BJ20901000 VALVE SPRING 活門塞 22-3 B040109001 VALVE PLUG 活門座 22-4 B040211000 VALVE SEAT (2023.01V) 物理 WU LI ─ WH-2915F1...
- Page 13 ACC. BS11112025121 皮帶輪螺絲 (外銷用) PULLEY SET BOLT (FOR EXPORT) *30 零件表及分解圖請參閱第 15~16 頁。 *30 parts list & diagram please refer to page 15~16. Optional belt adjustment stand please refer to page 選購品:皮帶調整腳座組 請參閱第 14 頁。 (2023.01V) 物理 WU LI ─ WH-2915F1...
- Page 14 BELT ADJUSTMENT STAND 六角螺絲 33-1 BS11208130200 SCREW 彈簧華司 33-2 BS32208200 SPRING WASHER 平面華司 33-3 BS31208200 WASHER 凸緣螺帽 33-4 BS24208200 皮帶調整塊 B01372300 BELT ADJUSTMENT BLOCK 內六角螺絲 34-1 BS16208020501 HEX SCREW 六角螺絲 BS11208050301 SCREW 六角螺帽 35-1 BS21208200 (2023.01V) 物理 WU LI ─ WH-2915F1...
- Page 15 自動洩壓總成 展開圖 Unloading Valve Assy Diagram B070023200 (2023.01V) 物理 WU LI ─ WH-2915F1...
- Page 16 安全華司 72-3 BS33206400 SAFETY WASHER 彈簧下座 B071409001 SPRING SEAT 彈簧上座 73-1 B071311000 SPRING SEAT (UPPER) 調壓彈簧 BJ41101000 PRESSURE REGULATING SPRING 調壓螺帽 B071709000 PRESSURE REGULATING KNOB 固定螺帽 B053301010 SET NUT 77-1 BG10160021400 O 形環 O-RING (2023.01V) 物理 WU LI ─ WH-2915F1...
- Page 17 22-2 活門彈簧 Valve Spring O 形環 21-1 O-Ring 20 / 21 活門固定螺絲 Valve Bolt 圖二 Diagram 2 U 迫緊 U-Packing 迫緊上環 Packing Upper Ring 18-1 O 形環 U 迫緊墊片 O-Ring Gasket 防水油封 Waterproof Packing (2023.01V) 物理 WU LI ─ WH-2915F1...
