物理農業機械股份有限公司
WULI AGRICULTURE MACHINE CO., LTD.
動力噴霧機、高壓洗淨機、微霧系統專業設計製造
高壓泵浦操作手冊
HIGH PRESSURE PUMP OPERATION MANUAL
感謝您購買物理產品，使用前請詳閱本說明。
Thank you for choosing our product.
Please read the manual before use
W
U
L
I
A
G
MODEL
WH-3520F
WH-3523F
WH-3526F
R
I
C
U
L
T
U
.
R
E
M
A
C
H
I
N
E
C
O
.
,
L
T
D
.
Advertisement
Related Manuals for WULI WH-3520F
Summary of Contents for WULI WH-3520F
- Page 1 物理農業機械股份有限公司 WULI AGRICULTURE MACHINE CO., LTD. 動力噴霧機、高壓洗淨機、微霧系統專業設計製造 高壓泵浦操作手冊 HIGH PRESSURE PUMP OPERATION MANUAL MODEL WH-3520F WH-3523F WH-3526F 感謝您購買物理產品，使用前請詳閱本說明。 Thank you for choosing our product. Please read the manual before use...
- Page 2 Do not operate the unit in the rain or during thunderstorms. When the unit is working, do not cover it or place it in a closed space with poor ventilation. 泵浦搭配馬達運轉，須注意電壓是否正確，並使用獨立電源，並加裝漏電開關。 Please check whether the voltage is correct and use GFCI plug. (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...

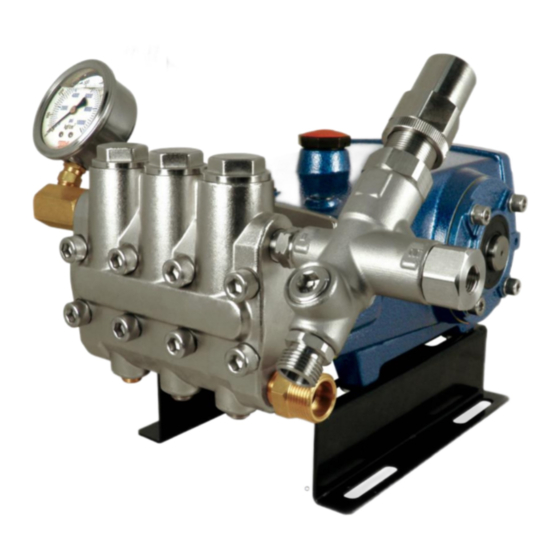

- Page 3 外觀結構 Pump Overview 加油蓋 壓力錶 Oil Inlet Cover Pressure Gauge 自動洩壓總成 Unloading Valve Assembly 出水口 Water Outlet 迴水接頭 Overflow Coupling 調壓把手 Pressure Regulating Knob 進水口 油鏡 Water Inlet Oil Window 洩油螺絲 Oil Drainage Screw (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...
- Page 4 2. 初次使用 100 小時應更換機油，以後每使用 300 小時應更換一次。 3. 更換機油時，請旋開洩油螺絲排出骯髒的機油。 4. 將洩油螺絲鎖緊後，打開加油蓋注入#30~#40 之車輛用重型機油，機油應保持在 油鏡 2/3 的位置。 三、 特別注意事項 1. 使用自來水作為泵浦的水源。 2. 馬達電源線若要延長時，請依馬力值所需大小法規延長。 3. 確實的更換機油以保持泵浦的潤滑，降低機械損耗。 4. 泵浦與吸水網之高度差(揚程)請勿超過 1.3 公尺。 5. 水溫請勿超過攝氏 60 度。 6. 若使用的水源加入藥劑、肥皂或其他物質，請在使用完畢後以清水沖洗泵浦內部 一分鐘，以延長泵浦的使用壽命。 7. 泵浦的轉速/壓力不得超出建議轉速/壓力的最高值。 8. 請確定馬達/引擎的動力可以配合泵浦。 (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...
- Page 5 #30~#40 up to the level of 2/3 of the Oil Window. ※Attention: When replacing the oil, please turn off the product and make sure that the oil temperature has cooled before replacing. (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...
- Page 6 7. The pump’s revolution and working pressure should not exceed the maximum suggested values. Please make sure the motor or engine power is suitable for the pump. (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...
- Page 7 尺 ◎拔掉噴槍，待出水正常後再接上 運轉聲音異常 ◎引擎有問題 ◎清潔或維修引擎 ◎泵浦吸入空氣 ◎打開出水管排氣 ◎活門總成異物阻塞 ◎清潔活門總成 ◎吸水量不足 ◎檢查吸水管是否有細縫，或者扭曲 進氣及清潔吸水管過濾網 調壓問題或 ◎壓力閥或閥座磨損 ◎更換零件 壓力無法上升 ◎迫緊磨損 ◎更換零件 ◎活門塞與活門座沾黏 ◎拆解後清洗活門總成或更換零件 ◎閥座上有異物 ◎清潔閥座 ◎活門總成磨損 ◎更換零件 ◎活門總成異物阻塞 ◎清潔活門總成 ◎噴嘴磨損導致壓力下降 ◎更換噴嘴 ◎泵浦吸入空氣 ◎檢查吸水管接頭鎖合或吸水管破裂 ◎自動洩壓總成損壞 ◎送回經銷商更換 (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...
- Page 8 WH-3520F WH-3523F WH-3526F...
- Page 9 曲軸 (WH-3526F) B010824006 CRANKSHAFT (WH-3526F) 曲軸鍵 09-1 B012109000 CRANKSHAFT KEY 曲軸油封 B010909020 CRANKSHAFT OIL SEAL 全密曲軸油封 10-1 B010924100 END COVER OIL SEAL 軸承油封蓋 B011112111 BEARING OIL SEAL COVER O 形環 11-1 BG10680073630 O-RING (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...
- Page 10 WATERPROOF PACKING 內六角油塞 PT1/8 BS50004040 PLUG PT1/8 內六角塞頭 PT1/2 BS50016000 PLUG PT1/2 內六角油塞 PT1/4 BS50008050 PLUG PT1/4 活門組 B040024201 VALVE ASSY 出水活門帽 30-1 B040324000 OUTLET VALVE CAGE 活門彈簧 30-2 BJ22401000 VALVE SPRING (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...
- Page 11 ACC. B150909110 FILTER 皮帶輪 4-1/2B2*24*8(外銷用) ACC. BP20722240 PULLEY (FOR EXPORT) 皮帶輪螺絲 (外銷用) ACC. BS11112025121 PULLEY SET BOLT (FOR EXPORT) *45A 零件表及展開圖請參閱第 12~13 頁。 *45A parts list & diagram please refer to page 12~13. (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...
- Page 12 安全弁 展開圖 Safety Valve Assy Diagram B060019320 (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...
- Page 13 VALVE SLEEVE O 形環 12-1 BG10160020040 O-RING 出水閥座套 13 B062619326 VALVE SEAT SLEEVE O 形環 13-1 BG10065012140 O-RING 止水彈簧 14 BJ71901315 SPRING 出水接頭 15 B060619316 OUTLET COUPLING O 形環 15-1 BG10198024640 O-RING (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...
-
Page 14: Troubleshooting
◎ The water supply is not ◎ Check the suction hose and enough. fittings; make sure they are well connected and in good condition. ◎ Clean the suction filter. ** Continues on page 15 ** (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F... - Page 15 ◎ The Unloading Valve ◎ Return the product to your local Assembly is damaged. dealer to repair or replace the Unloading Valve Assembly. (2021V) 物理 WU LI ─ WH-3520F, WH-3523F, WH-3526F...
