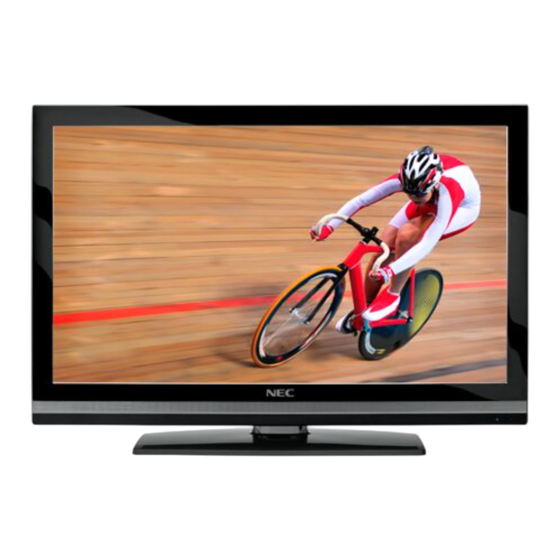

NEC E461 User Manual

46" entry-level commercial-grade large-screen display w/ integrated tuner
Hide thumbs

Advertisement

User's Manual
E461
E551

Advertisement

Table of Contents
loading

  Related Manuals for NEC E461

  Summary of Contents for NEC E461

  • Page 1 User’s Manual E461 E551...
  • Page 2: Table Of Contents

    Index Precautions And Reminders ...English-1 Important Safety Instructions ...English-2 Safety Instructions ...English-4 Important Information ...English-5 Declaration Of Conformity ...English-7 Preparation ...English-9 Preparing Your LCD Display For Wall Mounting ...English-9 Place The Display On A Solid Surface ...English-9 Antenna Connection ...English-10 Battery Installation and Replacement...English-10 Connect To The Power Source ...English-11 Power On/Off Your New LCD Display ...English-11...
  • Page 3: Precautions And Reminders

    Do not insert any foreign objects into the display cabinet. Avoid Aerosol Cleaners English-1 Call a NEC certified service personnel for any internal service needed for your display. Unplug immediately if there is a display malfunction such as a...
  • Page 4: Important Safety Instructions

    Unplug during lightning storms or when idle for long periods of time. Refer all service issues to a qualified NEC technician. Service may be necessary when the display is damaged in any way, including harm to the power cord and plug, if liquid touches the display, if the display is dropped, or if the display does not operate properly.
  • Page 5: Power Source

    LCD display and call your authorized dealer or service center. Adjust only those controls that are covered in the instructions, as improper changes or modifications not expressly approved by NEC could void the user’s warranty. English-3...
  • Page 6: Safety Instructions

    Safety Instructions FCC STATEMENT This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rule. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
  • Page 7: Important Information

    Important Information TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT’S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED. REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE.
  • Page 8 CAUTION: Please use the power cord provided with this display in accordance with the table below. If a power cord is not supplied with this equipment, please contact your supplier. Plug Type North America Plug Shape Region U.S.A./Canada Voltage AC 120 V Apparatus shall not be exposed to dripping, splashing or any objects filled with liquids.
  • Page 9: Declaration Of Conformity

    (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. U.S. Responsible Party: NEC Display Solutions of America, Inc. Address: Tel. No.: Type of Product:...
  • Page 10 This booklet is available from the U.S. Government Printing Office, Washington, D.C., 20402, Stock No. 004-000-00345-4. Windows is a registered trademark of Microsoft Corporation. NEC is a registered trademark of NEC Corporation. All other brands and product names are trademarks or registered trademarks of their respective owners.
  • Page 11: Preparation

    3. Secure the wall mount bracket to the back of your display using four M6 screws, as indicated in the illustration. NOTE: Wall mounting solution is not included with the unit and is sold separately. Contact your NEC representative for details. Place The Display On A Solid Surface Ensure that the LCD display is placed in a position to allow free flow of air.
  • Page 12: Antenna Connection

    5. Close the battery cover making sure the tabs rest in the corresponding holes and push down the cover until it clicks shut. CAUTION: Incorrect usage of batteries can result in leaks or bursting. NEC recommends the following battery use: • Do not mix battery brands.
  • Page 13: Connect To The Power Source

    Connect To The Power Source The display should be installed close to an easily accessible power outlet. Fully insert the prongs into the power outlet socket. A loose connection may cause image degradation. If there is power to the display, the front LED at the bottom of the display will be either blue or red.
  • Page 14: Source Connection Guide

    Source Connection Guide E461/E551 HDMI – Connect the primary source for digital video such as a DVD multimedia player or set top box through this all digital connector. RGB/AUDIO – Connect the video and audio cables from a computer here. AV/S-VIDEO –...
  • Page 15: Operating Instructions

    Operating Instructions Using The Side Panel Controls VOL + Press to increase the volume. VOL - Press to decrease the volume. CH + Press to increase the channel number. CH - Press to decrease the channel number. Press to open or exit the OSD (On-Screen Display) MENU menu.
  • Page 16: Using The Remote Control

    Using The Remote Control Power Press to turn On/Off (standby) the display. (Note: To completely remove power from the display, remove the AC cord from the display.) Video Press repeatedly to choose AV1/AV2 source mode. Comp Press repeatedly to choose Component 1/Component 2 source mode.
  • Page 17: Picture Format For Each Input Source

    Mute Switch the sound On/Off. Info Press to show the information about the input source, tuner channel, display resolution and current time. CH- / CH + Press + or - to browse through the tuner channels (or input sources when in source mode). VOL- / VOL+ Press + or - to adjust the volume.
  • Page 18: Navigating The On-Screen Menu

    Navigating The On-Screen Menu 1. Press the Menu/Exit button to display or close the main menu. 2. Use the Navigation Ring to navigate, select, adjust or confirm an item on the OSD (On Screen Display) menu. Press the Menu/Exit button to enter/ exit the main OSD.
  • Page 19: Audio Menu

    Audio Menu The Audio menu provides an audio adjustment for user to modify the audio setting. Video Sound Mode Treble Audio Bass Setup Balance Preferred Language Channels Audio Language Multimedia Digital Output Move Select MENU Return 1. Sound Mode Adjust the sound mode by choosing one of the preset sound modes: Custom, Standard, Movie, or News.
  • Page 20 3. Sleep Timer Select the auto turn off time from 5 minutes to 4 hours. 4. Parental Controls Provides the parental control (V-chip) function setting. Before entering the Parental Control sub- menu, user must first key in the password. Enabling the Parental Locks feature allows the user to modify the restriction table as it relates to MPAA or TV ratings.
  • Page 21 Custom mode. If Automatic mode is selected then all the detail styles will be set to automatic. If Custom mode is selected the user can modify the detail styles described below. The setting result will be shown immediately on the bottom of the sub-menu OSD.
  • Page 22: Channel Menu

    Multimedia This feature is useful for viewing still pictures on USB Drives via the USB slot on the side your NEC display. Upon inserting a USB drive into the Cable USB slot, you will be prompted to view these photos with the JPEG viewer feature.
  • Page 23: Tips

    Tips Care Of The Screen Do not rub or strike the screen with anything hard as this may scratch, mar, or even damage the screen permanently. Unplug the power cord before cleaning the screen. Dust the display by wiping the screen and the cabinet with a soft, clean cloth.
  • Page 24: Product Specification

    Product Specification This model complies with the specifications listed below. • Reorient or relocate the receiving display. • Designs and specifications are subject to change without notice. • This model may not be compatible with features and/or specifications that may be added in the future. Model Name Viewable Television System...
  • Page 25 Power Consumption 210 W Standby < 1 W Power AC 120V, 60Hz 2 x 15 W ENVIRONMENTAL TEMPERATURE 0°C - 40°C / 32°F - 104°F Temperature -10°C - 50°C / 14°F - 122°F Relative Humidity 5% ~ 85% Absolute Air Humidity 1 ~ 25 g/m Max.
  • Page 26: Before Calling Service

    Before Calling Service Please make these simple checks before calling service. These tips may save you time and money as charges for receiver installation and adjustments of customer controls are not covered under your warranty. Symptoms “Ghost ” or double image when using the tuner No power...
  • Page 27: Glossary

    Glossary HDTV HDTV displays are technically defined as being capable of displaying a minimum of 720p or 1080i active scan lines. HDMI Inputs High-Definition Multimedia Interface Audio / Video Inputs are located on the rear of the receiver. These connectors are used for the input of audio and video signals.
  • Page 28: Limited Warranty

    Product to be free from defects in material and workmanship and, subject to the conditions set forth below, agrees to repair or replace (at NEC DISPLAY SOLUTIONS’ sole option) any part of the enclosed unit which proves defective for a period of two (2) years from the date of first consumer purchase.
  • Page 29: References

    References NEC Monitor Customer Service & Support Customer Service and Technical Support Parts and Accessories (888) 634-4662 Warranty Information www.necdisplay.com Online Technical Support www.necdisplay.com Sales and Product Information Sales information Line (888) 632-6487 Canadian Customers (866) 771-0266, Ext#: 4037 Government Sales...
  • Page 30 Manuel d’utilisation E461 E551...
  • Page 31 Index Consignes de sécurité ...Français-1 Déclaration de conformité ...Français-2 Informations importantes ...Français-4 Mises en garde et rappels ...Français-6 Importantes consignes de sécurité ...Français-7 Préparation ...Français-9 Préparation de votre écran LCD à un montage mural...Français-9 Placez l’écran sur une surface solide ...Français-9 Connexion de l’antenne...Français-10 Installation et remplacement des piles ...Français-10 Connexion à...
  • Page 32 Consignes de sécurité DÉCLARATION DE LA FCC Cet équipement a été testé et déclaré conforme aux limites de la Classe B d’appareils numériques, selon l’alinéa 15 de la réglementation de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nocives en milieu résidentiel.
  • Page 33 (2) cet appareil doit accepter toute interférence reçue, notamment toute interférence pouvant affecter son fonctionnement. Responsable États-Unis : NEC Display Solutions of America, Inc. Adresse : Tel. No. : Type de produit : Classification de l'équipement :...
  • Page 34 20402, Stock No. 004-000-00345-4. Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. Toutes les autres marques et tous les autres noms de produit sont des marques ou des marques déposées de leurs détenteurs respectifs.
  • Page 35: Informations Importantes

    Informations importantes POUR PRÉVENIR LES INCENDIES OU CHOCS ÉLECTRIQUES, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ. DE PLUS, N'UTILISEZ PAS LA FICHE POLARISÉE DE L'APPAREIL AVEC UNE RALLONGE, UNE EMBASE OU D'AUTRES PRISES À MOINS QUE LES BROCHES PUISSENT ÊTRE TOTALEMENT INSÉRÉES. ABSTENEZ-VOUS D'OUVRIR LE COFFRET CAR CELUI-CI CONTIENT DES COMPOSANTS À...
  • Page 36 MISE EN GARDE : veuillez utiliser le cordon d'alimentation fourni avec cet écran conformément au tableau ci-dessous. Si un cordon d'alimentation n'est pas fourni avec cet équipement, veuillez contacter votre fournisseur. Type de prise Amérique du Nord Forme de prise Région U.S.A./Canada Tension...
  • Page 37 Faites appel à un technicien d'entretien agréé NEC pour toute intervention à l'intérieur de l'écran. Ne placez pas l'écran près d'une source d'eau telle qu'une baignoire, un lavabo, un évier, une...
  • Page 38 Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant un certain temps. Faites appel à un technicien NEC agréé pour les réparations. Des réparations peuvent être nécessaires si l'écran est endommagé d'une façon quelconque. Ce produit peut nécessiter une réparation si la fiche ou le cordon d'alimentation sont endommagés, si du liquide entre en...
  • Page 39 Si l’écran ne fonctionne pas normalement, débranchez-le et appelez votre revendeur ou service après-vente agréé. Ne réglez que les commandes qui sont traitées dans ces instructions, car les changements ou modifications inadaptés qui n’ont pas été approuvés expressément par NEC peuvent annuler la garantie de l’utilisateur. Français-8...
  • Page 40 3. Fixez le support mural à l'arrière de l'écran à l'aide de 4 vis M6, comme indiqué sur l'illustration. REMARQUE : la solution de montage mural n’est pas incluse avec l’appareil et est vendue séparément. Contactez votre représentant NEC pour en savoir plus. Placez l’écran sur une surface solide Veillez à...
  • Page 41 MISE EN GARDE : une utilisation incorrecte des piles peut causer des fuites ou une explosion. NEC recommande d'utiliser les piles de la manière suivante : • Ne combinez pas des piles de marques différentes •...
  • Page 42 Connexion à la source d’alimentation L’écran doit être installé à proximité d’une prise de courant facilement accessible. Insérez entièrement les broches dans la prise de courant. Une connexion lâche peut entraîner une dégradation de l’image. Si l'écran est alimenté, le voyant avant situé au bas de l'écran est bleu ou rouge.
  • Page 43 Guide de connexion à une source E461/E551 HDMI : branchez la source vidéo numérique principale (par ex. lecteur DVD multimédia ou boîtier décodeur) à l'aide de ce connecteur 100 % numérique. RVB/AUDIO : sert à brancher les câbles vidéo et audio d'un ordinateur. AV/S-VIDÉO : branchez la source principale de dispositifs vidéo composite, comme un magnétoscope ou un jeu vidéo.
  • Page 44 Instructions d’utilisation Utilisation des commandes du panneau latéral VOL + Appuyez pour augmenter le volume. VOL - Appuyez pour diminuer le volume. CH + Appuyez pour augmenter le numéro de canal. CH - Appuyez pour diminuer le numéro de canal. Appuyez pour ouvrir ou quitter le menu OSD (affichage MENU sur l’écran).
  • Page 45 Utilisation de la télécommande POWER Appuyez pour allumer/éteindre (veille) l’écran. (Remarque : pour couper complètement l’alimentation de l’écran, débranchez le cordon CA de l’appareil.) Video Appuyez plusieurs fois pour choisir le mode de source AV1/AV2. Comp Appuyez plusieurs fois pour choisir le mode de source Component 1/ Component 2 (Composante 1/ Com- posante 2.
  • Page 46: Audio Adj

    Cette fonction n’est pas prise en charge. Mute Sert à mettre ou enlever le son. Info Appuyez pour afficher les informations sur la source d’entrée, le canal du syntonisateur, la résolution de l’affichage et l’heure actuelle. CH- / CH + Appuyez sur + ou - pour parcourir les canaux du syntonisateur (ou les sources d’entrée en mode source).
  • Page 47 Navigation dans le menu à l’écran 1. Appuyez sur le bouton Menu/ Exit pour afficher ou fermer le menu principal 2. Utilisez l’anneau de navigation pour naviguer, sélectionner, régler ou confirmer un élément sur le menu OSD (Affichage sur l’écran). Appuyez sur le bouton Menu/Exit pour entrer dans le menu OSD principal.
  • Page 48: Menu Audio

    Menu audio Il permet à l'utilisateur de modifier la configuration audio. Video Sound Mode Treble Audio Bass Setup Balance Preferred Language Channels Audio Language Multimedia Digital Output Move Select MENU Return 1. Sound Mode Réglez le mode de son en choisissant l’un des modes de son présélectionnés : Personnalisé...
  • Page 49 [Mode horaire] : choisissez Auto ou Manuel. [Fuseau horaire] : établissez le fuseau horaire actuel. [Heure d’été] : choisissez On ou Off. 3. Sleep Timer Sélectionnez le délai d’arrêt automatique de 5 minutes à 4 heures. 4. Parental Controls Permet de configurer la fonction de contrôle parental (V-chip).
  • Page 50 numériques et configure les langues disponibles. 9. Digital Caption Options Propose de nombreuses options de configuration du style de sous-titrage numérique dans le sous-menu. [Style] : choisissez le mode Automatique ou Personnalisé. En mode Automatique, tous les styles de détail sont configurés sur automatique.
  • Page 51 Cette fonction est utile pour voir des images numériques fixes d’une clé USB branchée sur la prise USB situé sur le côté de votre écran NEC. Cable Lorsque vous insérez une clé USB dans la prise USB, vous êtes invité à...
  • Page 52 Conseils Entretien de l’écran Ne frottez pas l’écran avec un objet dur, car cela pourrait rayer, marquer ou même endommager l’écran de manière permanente. Débranchez le cordon d’alimentation avant de nettoyer l’écran. Époussetez l’écran et le coffret avec un chiffon propre et doux. Si l’écran nécessite un nettoyage supplémentaire, utilisez un chiffon propre humide.
  • Page 53 Caractéristiques du produit Ce modèle est conforme aux caractéristiques indiquées ci-dessous. • Réorienter ou déplacer l'antenne de réception. • Les conceptions et caractéristiques sont sujettes à des modifications sans préavis. • Ce modèle pourra ne pas être compatible avec des fonctions et/ou caractéristiques éventuelles ajoutées à...
  • Page 54 Consommation 210 W électrique Veille < 1 W Alimentation CA 120 V, 60 Hz 2 x 15 W TEMPÉRATURE AMBIANTE 0 °C - 40 °C / 32 °F - 104 °F ENVIRONNEMENT D’ENTREPOSAGE Température -10 °C - 50 °C / 14 °F - 122 °F Humidité...
  • Page 55 Avant d’appeler le service d’assistance Veuillez faire les simples vérifications suivantes avant d’appeler le service après-vente. Ces conseils peuvent vous permettre d’économiser du temps et de l’argent, puisque les frais d’installation de récepteur et de réglage des commandes du client ne sont pas couverts par votre garantie. Symptômes Image double ou «...
  • Page 56 Glossaire Entrée S-Vidéo Vous pouvez brancher votre écran à une source vidéo haute résolution (par ex. un magnétoscope Super VHS, un lecteur de disques laser ou un système de cinéma maison DVD) afin de fournir le meilleur affichage possible. Entrées HDMI Les entrées Audio / Vidéo High-Definition Multimedia Interface sont situées à...
  • Page 57 1-800-632-4662. Le Produit ne doit pas avoir été précédemment altéré, réparé ou révisé par une entité qui n’est pas un service après-vente agréé par NEC DISPLAY SOLUTIONS. Le numéro de série du produit ne devra pas être altéré ou retiré. Afin de bénéficier de la présente garantie, le Produit ne devra pas avoir été...
  • Page 58 Références NEC Monitor Customer Service & Support Service à la clientèle et assistance technique du moniteur NEC Pièces et accessoires (800) 632-4662 (888) 634-4662 (800) 695-3044 Informations sur la garantie www.necdisplay.com Assistance technique en ligne www.necdisplay.com Informations commerciales et produit Ligne d’informations commerciales...
