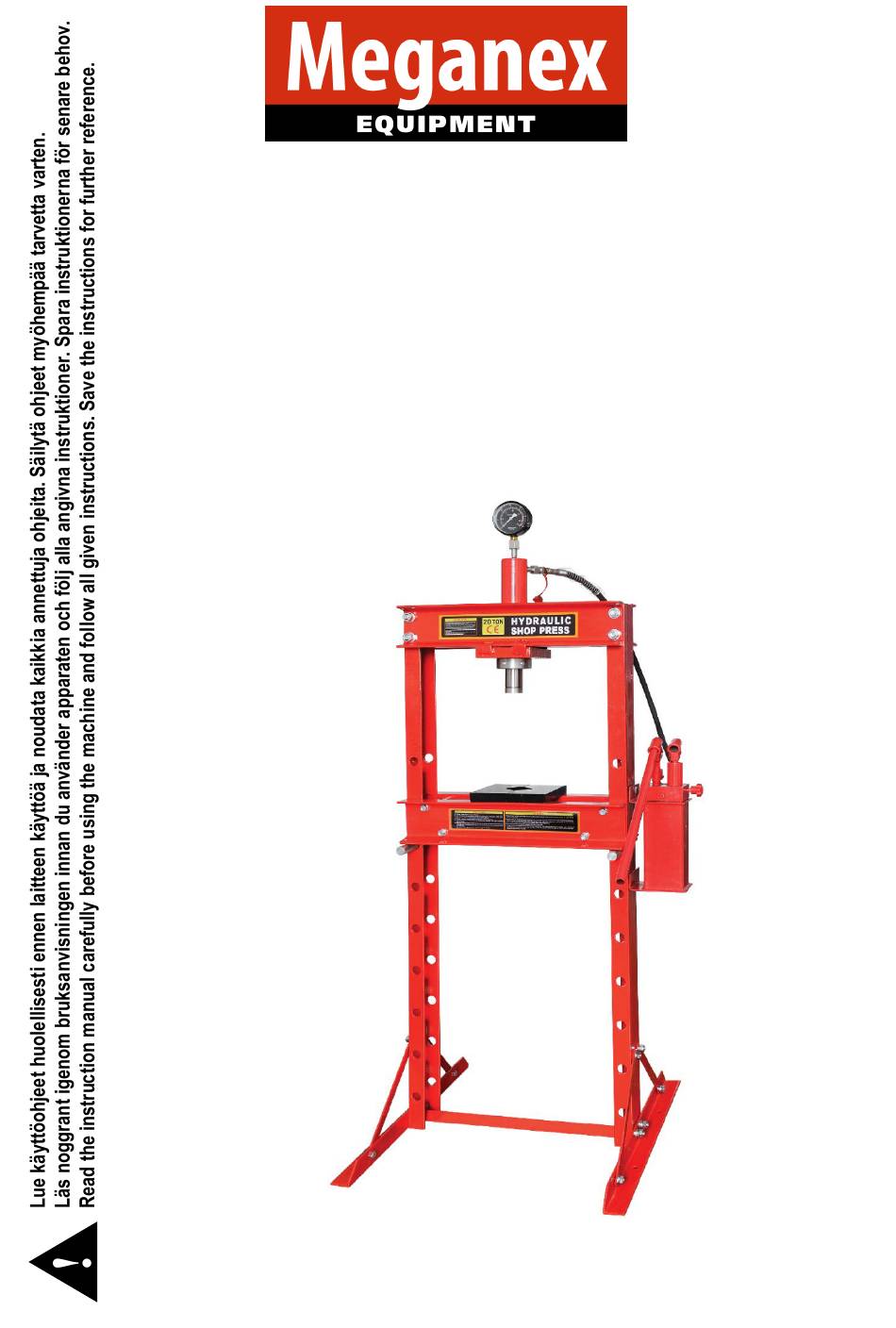

HYDRAULIPRÄSSI
HYDRAULISK PRESS
HYDRAULIC PRESS
Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland
Tel. +358 (0)20 1323 232 • tuotepalaute@ikh.fi • www.ikh.fi
Käyttöohje
Alkuperäinen käyttöohje
Bruksanvisning
Översättning av bruksanvisning i original
Instruction manual
Translation of the original instructions
MEG20D

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MEG20D and is the answer not in the manual?

Questions and answers

Related Manuals for Meganex MEG20D

Summary of Contents for Meganex MEG20D

  • Page 1 MEG20D HYDRAULIPRÄSSI Käyttöohje Alkuperäinen käyttöohje HYDRAULISK PRESS Bruksanvisning Översättning av bruksanvisning i original HYDRAULIC PRESS Instruction manual Translation of the original instructions Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland Tel. +358 (0)20 1323 232 • tuotepalaute@ikh.fi • www.ikh.fi...
  • Page 2 JOHDANTO Onnittelumme tämän laadukkaan MEGANEX -tuotteen valinnasta! Toivomme osta- masi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen lait- teen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa! TURVAOHJEET LUE NÄMÄ...

  • Page 3: Tekniset Tiedot

    TEKNISET TIEDOT Kapasiteetti 20 tonnia Toiminta-alue 0–910 mm Iskunpituus 185 mm Rungon leveys 500 mm Korkeus 1785 mm Paino 87 kg Suositeltu hydrauliöljy ISO VG 32 Tämä tuote täyttää laatuluokan HA 2807 vaatimukset. LAITTEEN ESITTELY - Nopeassa kaksoispumpussa on kaksi sylinteriä: - Nopea sylinteri laskee 5 mm per pumppaus - Hidas sylinteri laskee 2 mm per pumppaus - Prässi on tarkoitettu kappaleiden suoristamiseen, taivuttamiseen ja puristamiseen.
  • Page 4 9. Liitä paineletkun liitin (32) letkuliittimeen (33) ja asenna painemittari (1) painemittarin lii- täntämutteriin (2), joka sijaitsee sylinterin (3) yläpäässä. 10. Kiristä kaikki pultit ja ruuvit. Hydrauliöljy - Tarkista hydrauliliitännät ja -letkut ennen jokaista käyttökertaa. Älä käytä konetta, jos huo- maat viiltoja, vaurioita, vuotoja tai muuten vaurioituneita liitoksia tai letkuja.
  • Page 5 INLEDNING Vi gratulerar Dig till valet av denna MEGANEX-produkt av god kvalitet! Vi hoppas att maskinen du köpt kommer att hjälpa dig i ditt arbete. För att försäkra dig om att maskinen används på ett säkert sätt bör du komma ihåg att läsa bruksanvis- ningen före maskinen tas i bruk.

  • Page 6: Tekniska Data

    TEKNISKA DATA Kapacitet 20 ton Arbetsområde 0–910 mm Slaglängd 185 mm Ramens bredd 500 mm Höjd 1785 mm Vikt 87 kg Rekommenderad hydraulolja ISO VG 32 Denna produkt uppfyller kraven för kvalitetsklass HA 2807. PRODUKTBESKRIVNING - Den snabba dubbelpumpen har två cylindrar: - Den snabba cylindern sänker med 5 mm per pumpning.
  • Page 7 10. Drag fast samtliga bultar och muttrar. Hydraulolja - Kontrollera hydrauliska anslutningar och slangar före varje användning. Använd inte maski- nen om du märker snitt, skador, läckor eller på annat sätt skadade kopplingar eller slangar. - Kontrollera hydrauloljan: ta bort oljepåfyllningspluggen bakom tanken och fyll vid behov med rekommenderad hydraulolja.

  • Page 8: Safety Instructions

    INTRODUCTION Congratulations for choosing this high-quality MEGANEX product! We hope it will be of great help to you. Remember to read the instruction manual before using the machine for the first time in order to ensure safe usage. If you have any doubt or problems, please contact your dealer or the importer.

  • Page 9: Technical Data

    TECHNICAL DATA Capacity 20 tons Working range 0–910 mm Stroke 185 mm Bed width 500 mm Height 1785 mm Weight 87 kg Hydraulic oil ISO VG 32 This product fulfils the requirements of quality class HA 2807. PRODUCT DESCRIPTION - Fast lifting dual pump with two cylinders: - Fast cylinder lowers 5 mm per pump stroke - Slow cylinder lowers 2 mm lower per pump stroke - Used for parts straightening, bending and pressing.

  • Page 10: Hydraulic Oil

    9. Connect the hydraulic hose fitting (32) to the hose fitting (33) and assemble the pressure gauge (1) to the pressure gauge connection nut (2) which is on the top of the ram (3). 10. Tighten all bolts and screws. Hydraulic oil - Check hydraulic connections and hoses before each use.
  • Page 11 OSAT • DELAR • PARTS Part Description Pressure gauge Nylon ring Ram assy Lock nut M6 Serrated saddle Upper round nut Under plate Under round nut Bolt M16x35 Upper crossbeam Nut M16 Lock washer Ø16 Washer Ø16 Washer Ø10 Lock washer Ø10 Nut M10 Heel block Press bed frame...
  • Page 12 RÄJÄYTYSKUVA • SPRÄNGSKISS • EXPLODED VIEW...

  • Page 13: Ey-Vaatimustenmukaisuusvakuutus

    Puh. +358 (0)20 1323 232 tuotepalaute@ikh.fi vakuutamme yksinomaan omalla vastuulla, että seuraava tuote Laite: Hydrauliprässi Tuotemerkki: Meganex Malli/tyyppi: MEG20D (HF98025) täyttää konedirektiivin (MD) 2006/42/EY vaatimukset sekä on seuraavien harmonisoitujen standardien sekä teknisten eritelmien mukainen: EN ISO12100:2010; EN ISO 16092-3:2018 Kauhajoki 6.4.2023...

  • Page 14: Ec Declaration Of Conformity

    Equipment: Hydraulic press Brand name: Meganex Model/type: MEG20D (HF98025) is in conformity with the Machinery Directive (MD) 2006/42/EC and the following harmonized standards and technical specifications have been applied: EN ISO12100:2010; EN ISO 16092-3:2018 Kauhajoki 6.4.2023...
