Meganex MEG80 Instruction Manual

30 tn hydraulic press
Hide thumbs Also See for MEG80:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

30 tn HYDRAULIPRÄSSI
30 tn HYDRAULISK PRESS
30 tn HYDRAULIC PRESS
Käyttöohje
Alkuperäisten ohjeiden käännös
Bruksanvisning
Översättning av originalbruksanvisning
Instruction manual
Original manual
Maahantuoja / Importör / Importer:
Keskustie 26, FI-61850 Kauhajoki As
Tel. +358 - 20 1323 232, Fax +358 - 20 1323 388
MEG80
ISOJOEN KONEHALLI OY
www.ikh.fi

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MEG80 and is the answer not in the manual?

Questions and answers

Related Manuals for Meganex MEG80

Summary of Contents for Meganex MEG80

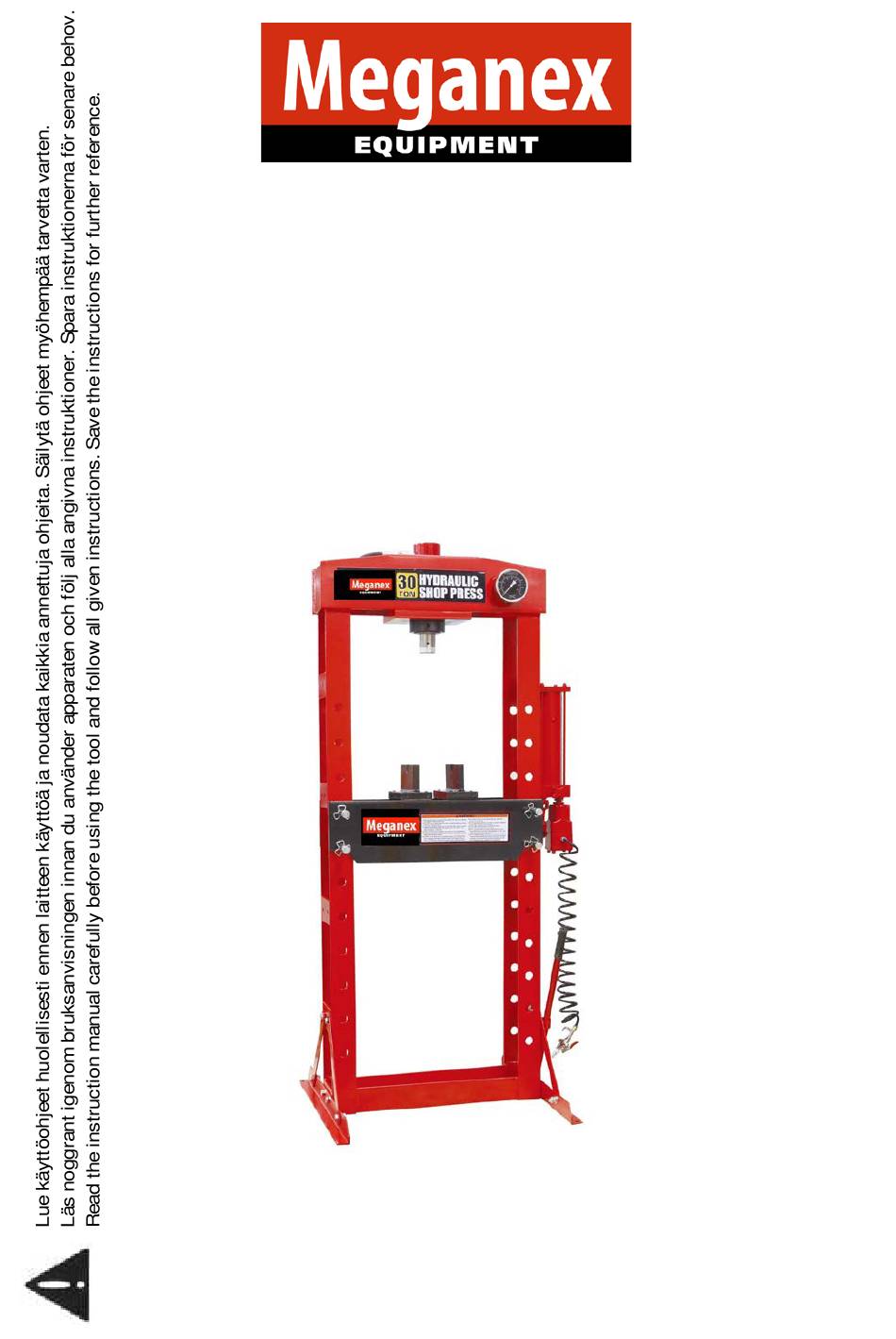

  • Page 1 MEG80 30 tn HYDRAULIPRÄSSI Käyttöohje Alkuperäisten ohjeiden käännös 30 tn HYDRAULISK PRESS Bruksanvisning Översättning av originalbruksanvisning 30 tn HYDRAULIC PRESS Instruction manual Original manual Maahantuoja / Importör / Importer: ISOJOEN KONEHALLI OY Keskustie 26, FI-61850 Kauhajoki As Tel. +358 - 20 1323 232, Fax +358 - 20 1323 388...
  • Page 2 TÄRKEÄÄ LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN. TURVAOHJEET JA VAROITUKSET 1. Lue ja sisäistä kaikki varoitukset ja ohjeet ennen hydrauliprässin käyttöä. Näiden varoitusten tai ohjeiden noudattamatta jättäminen voi johtaa henkilö- ja/tai omaisuusvahinkoihin.

  • Page 3: Tekniset Tiedot

    VAROITUS: Tässä käyttöohjeessa annetut varoitukset ja ohjeet eivät pysty kattamaan kaikkia mahdollisia vaarallisia olosuhteita ja vaaratilanteita, joita voi esiintyä. Käytä tervettä järkeä ja varovaisuutta turvallisuuden takaamiseksi. TEKNISET TIEDOT Kapasiteetti 30 tonnia Työskentely-alue 51-1131 mm Isku 150 mm Rungon leveys 855 mm Korkeus 1852 mm ENNEN ENSIMMÄISTÄ...
  • Page 4 HUOLTO 1. Puhdista laitteen ulkopuoli kuivalla, puhtaalla ja pehmeällä kankaalla ja voitele määräajoin liitoskohdat ja kaikki liikkuvat osat kevyellä öljyllä tarpeen mukaan. 2. Kun laite ei ole käytössä, varastoi se kuivaan paikkaan sylinteri ja mäntä täysin sisäänvetäytyneinä. 3. Mikäli laitteen teho laskee, ilmaa hydraulijärjestelmä yllä olevien ohjeiden mukaisesti poistaaksesi ilman järjestelmästä.

  • Page 5: Säkerhetsanvisningar Och Varningar

    VIKTIGT LÄS NOGA IGENOM DENNA MANUAL OCH UPPMÄRKSAMMA SÄKERHETSANVISNINGARNA OCH VARNINGARNA. ANVÄND PRODUKTEN PÅ RÄTT SÄTT OCH MED STÖRSTA FÖRSIKTIGHET FÖR ENDAST DET ÄNDAMÅL DEN ÄR AVSEDD. UNDERLÅTENHET ATT IAKTTAGA DETTA KAN LEDA TILL SKADA PÅ EGENDOM OCH/ELLER ALLVARLIG PERSONSKADA. SPARA DENNA MANUAL FÖR FRAMTIDA BRUK.

  • Page 6: Tekniska Data

    TEKNISKA DATA Kapacitet 30 ton Arbetsområde 51-1131 mm Slag 150 mm Bordets bredd 855 mm Höjd 1852 mm FÖRE FÖRSTA ANVÄNDNINGEN 1. Innan pressen används måste hydraulsystemet avluftas: öppna avlastningsventilen genom att vrida den moturs och pumpa ett antal fulla slag för att lufta systemet. 2.
  • Page 7 UNDERHÅLL 1. Rengör pressens utsida genom att torka den av med en mjuk, ren och torr trasa. Smörj leder och samtliga rörliga delar regelbundet med tunn olja om det behövs. 2. När pressen inte används, förvara den i torrt utrymme med kolven och cylindern helt införda. 3.

  • Page 8: Safety Instructions And Warnings

    IMPORTANT READ THESE INSTRUCTIONS CAREFULLY AND NOTE THE SAFETY INSTRUCTIONS AND WARNINGS. USE THE PRODUCT CORRECTLY AND WITH CARE FOR THE PURPOSE FOR WHICH IT IS INTENDED. FAILURE TO DO SO MAY CAUSE DAMAGE TO PROPERTY AND/OR SERIOUS PERSONAL INJURY. KEEP THIS INSTRUCTION MANUAL SAFE FOR FUTURE USE.

  • Page 9: Specifications

    SPECIFICATIONS Capacity 30 tons Workable width 51-1131 mm Stroke 150 mm Bed width 855 mm Height 1852 mm BEFORE FIRST USE 1. Before first use of this product, purge away air from the hydraulic system: open the release valve by turn- ing it counterclockwise and pump several full strokes to eliminate any air in the system.

  • Page 10: Maintenance

    MAINTENANCE 1. Clean the outside of the press with dry, clean and soft cloth and periodically lubricate the joints and all moving parts with light oil as needed. 2. When not in use, store the press in a dry location with ram and piston fully retracted. 3.
  • Page 12 Part No Description Part No Description Base Pin 6201 Base support Washer Supporting post Spring Washer Nut M8x10 Spring washer Nut 12 Connector Nut M12 x 25 Seal Kit Nut M12x30 Gauge Post Nut M5x8 Handle Fixed seat Hydraulic pressure pump Underside round nut Connector Spreader...
  • Page 13 SYLINTERIN OSAT - DELAR – CYLINDER PARTS Osa no. Määrä Kuvaus Description Part no. Pölysuojus Dust cap O-rengas O-ring Liitin Coupler Liitäntä Connector Tappi Sylinteri Mutteri M8 Nut M8 Jousi Spring Pultti M8X50 Bolt M8X50 Kanta Head Mittarin liitin Gauge coupler Nailon-rengas Nylon-ring Mutterin suojus...
  • Page 14 Keskustie 26, 61850 Kauhajoki As Suomi Finland 30 TN HYDRAULIPRÄSSI JA APUTAPIT 30TN HYDRAULISK PRESS Malli no. MEG80 (TY30021) Modell nr. MEG80 (TY30021) vakuuttaa, että tämä tuote on konedirektiivin no. försäkrar att denna produkt är i enlighet med maskindirektivet 2006/42/EY mukainen.
