Vimar ELVOX TVCC 4652.2713EM Manual

4652.2713EM
Telecamera Dome AHD Day & Night, risoluzione 5 Mpx, sensore da 1/2,8", filtro IR
meccanico, obiettivo varifocale 2,7-13,5 mm motorizzato, funzione CsC, sensibilità 0
lux IR in ON, grado di protezione IP66, illuminatore IR con portata fino a 20 m, Smart-
IR, commutazione AHD-CVBS, funzioni automatiche: BLC, 2-3DNR, AGC, WHITE-
BAL, D-WDR. Alimentazione 12 Vdc 500 mA, completa di staffa con passaggio di
cavi protetto. Peso 600 g.

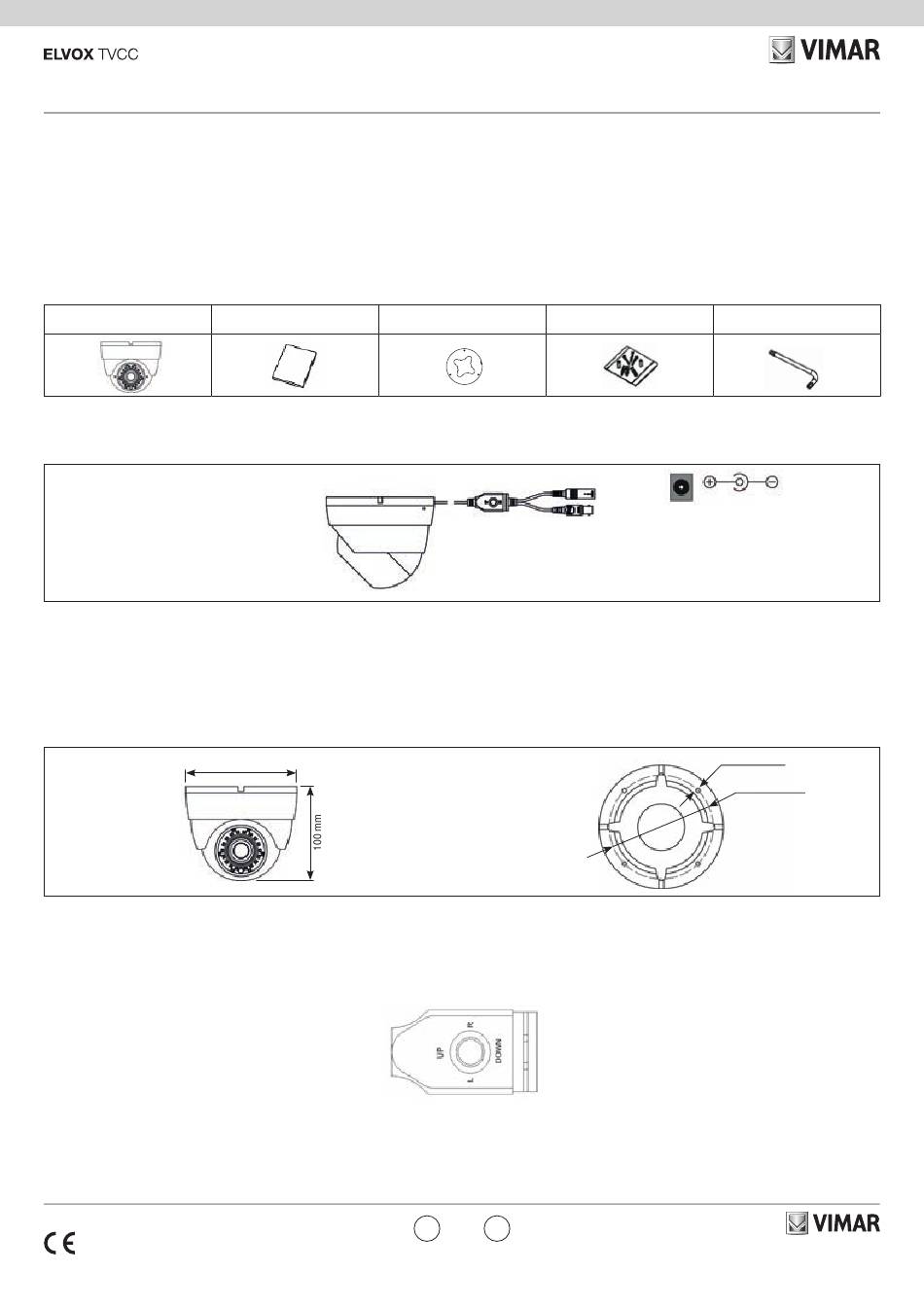

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera
Camera
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo video.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come
descritto di seguito.
Ø 120 mm
Menu OSD
• Uso del joystick:
- SU per Zoom avanti
- GIU' per Zoom indietro
- SINISTRA/DESTRA per Fuoco
- Premere per entrare nel menu OSD
• Controllo da DVR su cavo coassiale:
- Richiamare il menu PTZ del DVR.
- Utilizzare i pulsanti ZOOM e FUOCO per muovere l'obiettivo della telecamera.
- Utilizzare il pulsante IRIS+ per entrare nel menu OSD della telecamera.
49401489A0 00 1911
Istruzioni per l'uso
Quick and start guide
AHD Day & Night Dome camera, 5 Mpx resolution, 1/2.8" sensor, mechanical IR filter,
2.7-13.5 mm motorized varifocal lens, CoC function, sensitivity 0 Lux with IR ON,
IP66 protection degree , IR illuminator with range up to 20 m, Smart-IR, AHD-CVBS
analogue switching, automatic functions: BLC, 2-3DNR, AGC, WHITE-BAL, D-WDR
Power supply 12 Vdc 500 mA, complete with bracket with passage of protected ca-
bles. Weight 600 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Dima di foratura
Drill template Screws & spiles
Connections
Here below the main connections of the camera.
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use the camera in the dry
environment. The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
Menu OSD
• Use the joystick:
- UP for lens Zoom in
- DOWN for lens Zoom out
- L/R for lens Focus
- Press the button for OSD menu
• DVR coaxial signal control:
- Recall the PTZ menu of DVR.
- Use ZOOM and FOCUS botton to move camera lens.
- Use IRIS+ to enter in the camera OSD menu
IT EN
Viti Chiave a brugola
Allen key
DC 12 V IN
VIDEO OUT
4 x Ø 4,5 mm
Ø 100 mm
36063 Marostica VI - Italy
Viale Vicenza, 14
www.vimar.com
