Vimar ELVOX TVCC 4652.036F Manual

4652.036F
Telecamera Dome AHD Day & Night, risoluzione 8 Mpx, sensore da 1/2,5", filtro IR
meccanico, obiettivo fisso 3,6 mm, funzione CsC, sensibilità 0 lux IR in ON, grado di
protezione IP66, illuminatore IR con portata fino a 15 m, Smart-IR, funzioni automa-
tiche: BLC, 2DNR, AGC, D-WDR. Alimentazione 12 Vdc 250 mA, completa di staffa
con passaggio di cavi protetto. Peso 320 g.

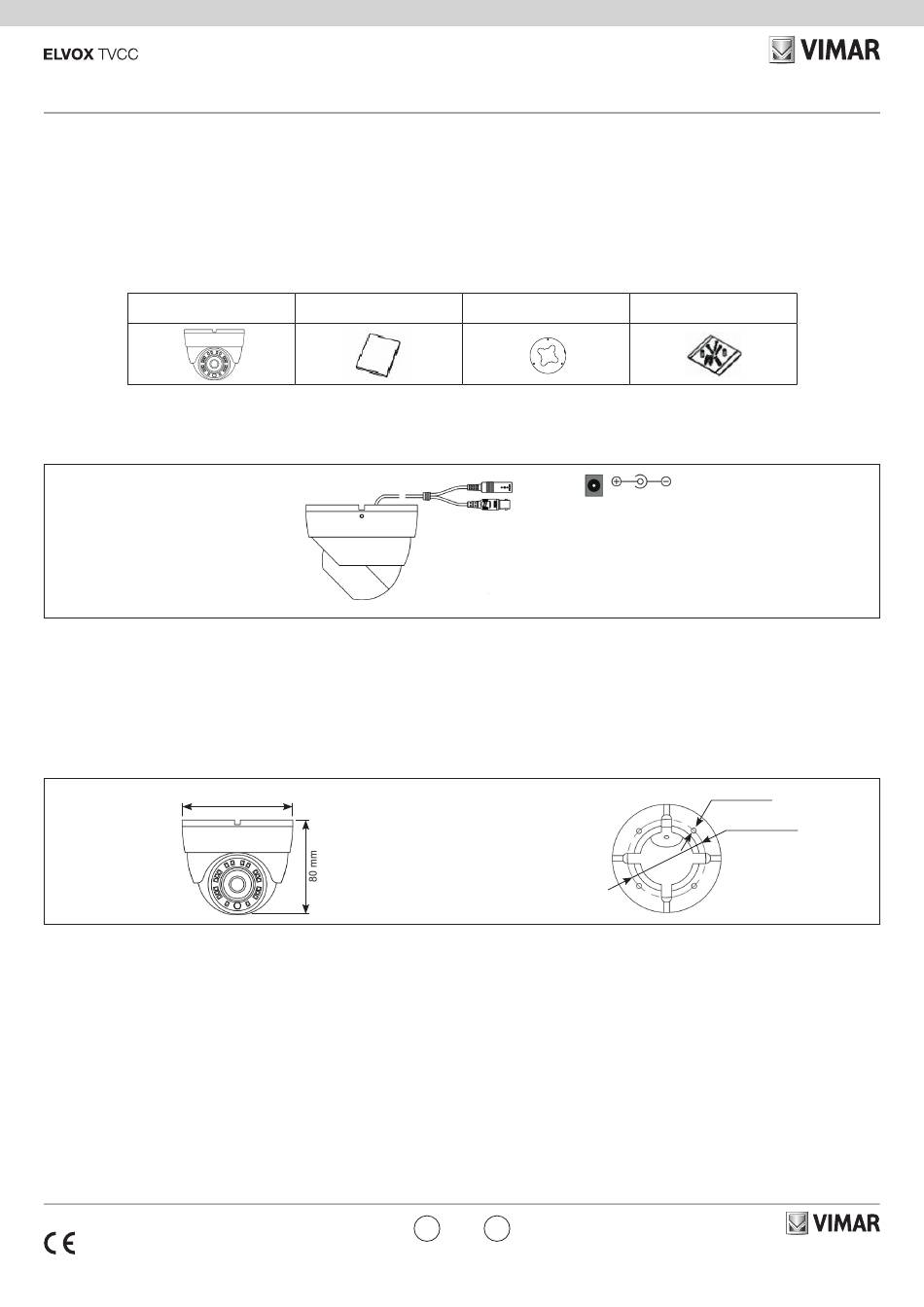

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera
Camera
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo video.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come
descritto di seguito.
Ø 94 mm
• Controllo da DVR su cavo coassiale:
- Richiamare il menu PTZ del DVR.
- Utilizzare il pulsante Enter dal menu OSD per entrare nel menu della telecamera.
49401850A0 01 2209
AHD Day & Night Dome camera, 8 Mpx resolution, 1/2.5" sensor, mechanical IR filter,
3.6 mm fixed lens, CoC function, sensitivity 0 Lux with IR ON, IP66 protection degree,
IR illuminator with range up to 15 m, Smart-IR, automatic functions: BLC, 2DNR,
AGC, D-WDR Power supply 12 Vdc 250 mA, complete with bracket with passage of
protected cables. Weight 320 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Istruzioni per l'uso
Quick and start guide
Connections
Here below the main connections of the camera.
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use the camera in the dry
environment. The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
• DVR coaxial signal control:
- Recall the PTZ menu of DVR.
- Use Enter from OSD menu to enter in the camera menu.
IT EN
Dima di foratura
Screws & spiles
Drill template
DC 12 V IN DC 12 V IN DC 12 V IN
VIDEO OUT VIDEO OUT VIDEO OUT
Viti
4 x Ø 4,3 mm
Ø 67,6 mm
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
