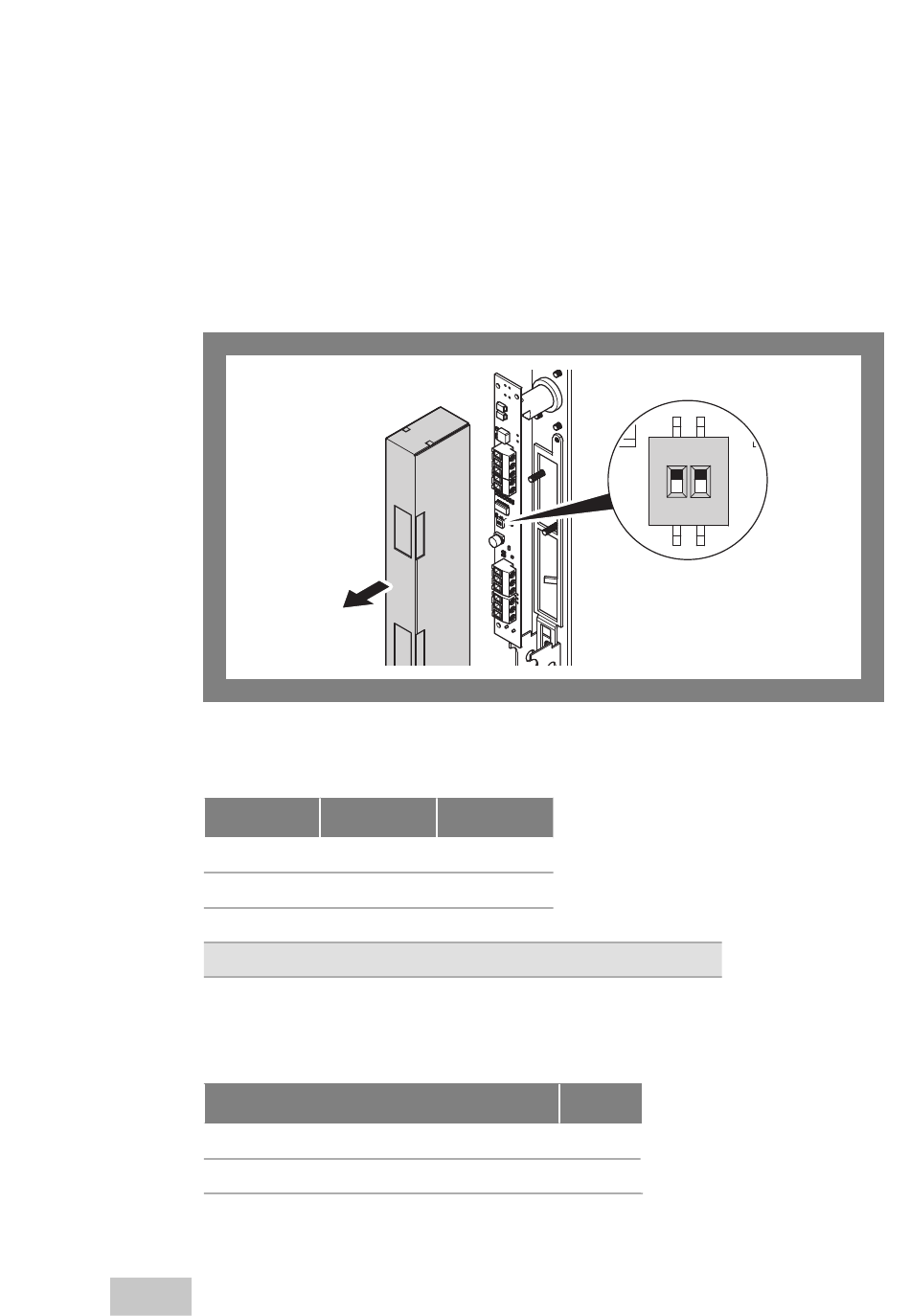

Abb. 2 :
DIP-Schalter –
Abdeckung am
Türriegel entfernen
Tab. 1 :
Einstellung der
Entriegelsdauer
über DIP-Schalter
S1 und S2
Tab. 2 :
Nur bei Ruhe-
strombetrieb:
Steuereingang
ausschalten, wenn
nicht genutzt
DE
12

Elektrischer Anschluss

DIP-Schalter

Zum Umstellen der DIP-Schalter muss die Abdeckung am Türriegel entfernt
werden (Abb. 2).
DIP-Schalter S1 und S2
Über die DIP-Schalter S1 und S2 wird die Entriegelungsdauer eingestellt (Tab. 1).
Sekunden DIP S1
0 ON
3 OFF
6 ON
9 OFF
DIP-Schalter M
Der DIP-Schalter M wird werkseitig eingestellt.
Betriebsart
Ruhestrom
Arbeitsstrom
1.
DIP S2
ON
ON
OFF
OFF Werkseinstellung
DIP M
OFF
ON
Elektrischer Anschluss
