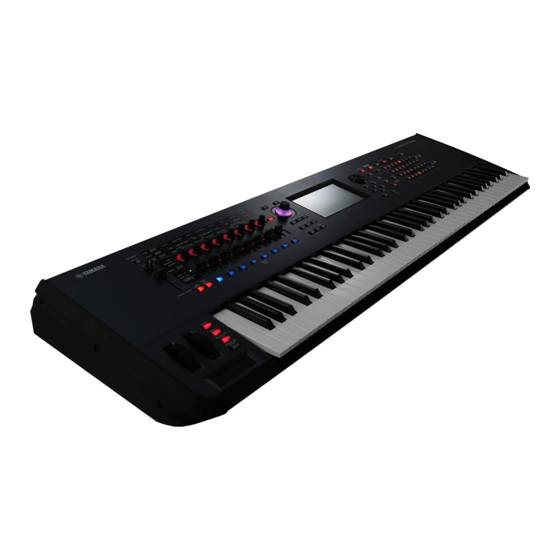

Yamaha MONTAGE 6 Service Manual

Hide thumbs Also See for MONTAGE 6:

Advertisement

Quick Links

Download this manual
MONTAGE7
n CONTENTS（目次）
SPECIFICATIONS（総合仕様） ...............................4/5
PANEL LAYOUT（パネルレイアウト） .......................6
CIRCUIT BOARD LAYOUT（ユニットレイアウト） ..9
DISASSEMBLY PROCEDURE（分解手順） .............10
CIRCUIT BOARDS（シート基板図） ........................28
TEST PROGRAM（テストプログラム） ..............53/75
INITIAL SETTING（出荷時の設定） ..........................95
FIRMWARE UPDATING PROCEDURES
（ファームウェアバージョンアップ） ...................96/98
SYSTEM BOOTING FLOWCHART
（起動フローチャート） ............................................100
SY
012158
MUSIC SYNTHESIZER
MONTAGE6
SERVICE MANUAL
SERVICE MANUAL
SAVING/LOADING DATA
（本体の設定をセーブ / ロードする） ................101/102
RESTORING THE INITIAL FACTORY SETTINGS
（工場出荷時の状態に戻す） ....................................104
DISPLAY MESSAGES（メッセージリスト） ..105/107
PARTS LIST
BLOCK DIAGRAM（ブロックダイアグラム）
WIRING（基板結線図）
CIRCUIT DIAGRAM（回路図）
Copyright (c) Yamaha Corporation. All rights reserved. PDF
HAMAMATSU, JAPAN
'16.03

Advertisement

loading

Related Manuals for Yamaha MONTAGE 6

Summary of Contents for Yamaha MONTAGE 6

  • Page 1 CIRCUIT BOARDS（シート基板図） ......28 DISPLAY MESSAGES（メッセージリスト） ..105/107 TEST PROGRAM（テストプログラム） ....53/75 PARTS LIST INITIAL SETTING（出荷時の設定） ......95 BLOCK DIAGRAM（ブロックダイアグラム） FIRMWARE UPDATING PROCEDURES WIRING（基板結線図） （ファームウェアバージョンアップ） ....96/98 CIRCUIT DIAGRAM（回路図） SYSTEM BOOTING FLOWCHART （起動フローチャート） ..........100 012158 HAMAMATSU, JAPAN Copyright (c) Yamaha Corporation. All rights reserved. PDF ’16.03...
  • Page 2 IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated.
  • Page 3 MONTAGE6/MONTAGE7 ■ SAVING DATA ■ ■ データの保存 • Edited Performance Data ・ ■編集したパフォーマンスデータ 本体にセーブせずに電源を切ると消えてしまいます。 Edited Performance data is lost when you turn off the オートパワーオフ機能により電源が切れた場合も同様 power to the instrument without storing. This also occurs です。 when the power is turned off by the Auto Power Off 必ず実行...
  • Page 4 MONTAGE6/MONTAGE7 ■ SPECIFICATIONS Keyboards MONTAGE7: 76 keys, FSX Keyboard (Initial Touch/Aftertouch) MONTAGE6: 61 keys, FSX Keyboard (Initial Touch/Aftertouch) Tone Tone Generator Motion Control Synthesis Engine AMW2: 8 Elements Generator FM-X: 8 Operators, 88 Algorithms block FM-X: 128 (max.) Multi Timbral Capacity 16 Parts (internal), Audio Input Parts (A/D , USB *1 stereo Part...
  • Page 5 MONTAGE6/MONTAGE7 ■ ■ 総合仕様 鍵盤 MONTAGE7: 76鍵FSX鍵盤(イニシャルタッチ/アフタータッチ付） MONTAGE6: 61鍵FSX鍵盤(イニシャルタッチ/アフタータッチ付） 音源部 音 源 方 式   n   l E   AMW2: 8エレメント FM-X: 8オペレーター、88アルゴリズム 最大同時発音数 AWM2: 128音(ステレオ/モノ波形いずれも)、FM-X: 128音 マルチティンバー数 内蔵音源16パート、オーディオ入力パート(A/D 、USB *1 ステレオパート 波形メモリー プリセット: 5.67GB相当(16bitリニア換算)、ユーザー : 1.75GB パフォーマンス数 約1,900 フ ィ ル タ ー タ イ プ エフェクター リバーブ×12タイプ、バリエーション×76タイプ、インサーション(A、B)×76タイプ ...
  • Page 6 MONTAGE6/MONTAGE7 n PANEL LAYOUT（パネルレイアウト） （フロントパネル） Top Panel !3 !4 @2 @3 C0 D0 E0 F0 G0 A0 B0 q Keyboard q 鍵盤 w Pitch Bend wheel w ピッチベンドホイール e Modulation wheel e モジュレーションホイール r Ribbon Controller r リボンコントローラー t [ASSIGN 1] and [ASSIGN 2] buttons t [ASSIGN 1]、[ASSIGN 2] ( アサイナブルスイッチ...
  • Page 7 MONTAGE6/MONTAGE7 The illustration shows a MONTAGE8, but the information applies to all models. （イラス トは代表して MONTAGE8 を掲載していますが、内容は同一です。 ） $6 $7 $8 $9 @4 Touch panel LCD (Liquid Crystal Display) @4 タッチパネル LCD ( 液晶ディスプレイ ) @5 Data dial @5 データダイアル @6 [INC/YES] button @6 [INC/YES] ( インク...
  • Page 8 MONTAGE6/MONTAGE7 Rear Panel （リアパネル）  Left side of Rear Panel （リアパネル左寄り）  Right side of Rear Panel （リアパネル右寄り） q [STANDBY/ON] switch q [STANDBY/ON] ( スタンバイ / オン ) スイッチ w [AC IN] (AC Power Cord Socket) w [AC IN] (AC イン ) 端子 e [USB TO DEVICE] terminal e [USB TO DEVICE] 端子...
  • Page 9 MONTAGE6/MONTAGE7 ■ CIRCUIT BOARD LAYOUT（ユニットレイアウト） MONTAGE6 PNL CIRCUIT BOARD ASSEMBLY PNR CIRCUIT BOARD ASSEMBLY （PNL シート Ass y） （PNR シート Ass y） DISPLAY ASSEMBLY POWER SUPPLY UNIT WHEEL ASSEMBLY （ディスプレイ Ass y） （電源ユニット） （ホイール Ass y） MK61L EMKS * This figure shows the MONTAGE6   （この図は MONTAGE6 です。 ） TOUCH VARIABLE RESISTOR KEYBOARD UNIT （タッチボリューム）...

  • Page 10: Table Of Contents

    MONTAGE6/MONTAGE7 ■ DISASSEMBLY PROCEDURE（分解手順） Precaution（注意事項） The unit is heavy. Treat the unit with enough care ※ 本体の重量が大きいため、持ち上げるときは十分注意 when lifting it up. してください。 If you want to turn the unit or control panel assembly ※ 本体またはコンパネ Ass’ y を裏向きにして作業すると upside down, prepare supporting materials and きは、両端に枕木を敷いてください。...

  • Page 11: Arm R, Arm L

    MONTAGE6/MONTAGE7 Arm R, Arm L アーム R、アーム L (Time required: About 1 minute each) （所要時間：各約 1 分） 1-1. Remove the three (3) screws marked [50] with an 1-1. [50] のネジ 3 本 （六角レンチまたは六角ドライバー allen key or hex screwdriver and the three (3) screws 使用）と...
  • Page 12 MONTAGE6/MONTAGE7 [30] [30] [30] [30] MONTAGE7 [30] [30] [30] MONTAGE6 CONTROL PANEL ASSEMBLY （コンパネ Ass y） [40] [40] * This figure shows the MONTAGE6   （この図は MONTAGE6 です。 ） Fig. 3  （ 図 3） How To open the Control Panel Assembly コンパネ...

  • Page 13: Cover Pw

    MONTAGE6/MONTAGE7 Cover PW カバー PW (Time required: About 5 minutes) （所要時間：約 5 分） 3-1. アーム R とアーム L を外します。 （1 項参照） 3-1. Remove the arm R and arm L. (See procedure 1) 3-2. コンパネ Ass’ y を開けます。 （2 項参照） 3-2. Open the control panel assembly.

  • Page 14: Djk Circuit Board

    MONTAGE6/MONTAGE7 DJK Circuit Board DJK シート (Time required: About 5 minutes) （所要時間：約 5 分） 6-1. アーム R とアーム L を外します。 （1 項参照） 6-1. Remove the arm R and arm L. (See procedure 1) 6-2. コンパネ Ass’ y を開けます。 （2 項参照） 6-2.

  • Page 15: Connector Assembly Acin-Fl

    MONTAGE6/MONTAGE7 Connector Assembly ACIN-FL ACIN-FL 束線 (Time required: About 6 minutes) （所要時間：約 6 分） 9-1. アーム R とアーム L を外します。 （1 項参照） 9-1. Remove the arm R and arm L. (See procedure 1) 9-2. コンパネ Ass’ y を開けます。 （2 項参照） 9-2.

  • Page 16: Display Assembly

    MONTAGE6/MONTAGE7 Display Assembly 11. ディスプレイAss’ y (Time required: About 5 minutes) （所要時間：約 5 分） 11-1. アーム R とアーム L を外します。 （1 項参照） 11-1. Remove the arm R and arm L. (See procedure 1) 11-2. コンパネ Ass’ y を外します。 （2 項参照） 11-2.

  • Page 17: Lcd Circuit Board, Touch Panel Assembly Sp

    MONTAGE6/MONTAGE7 LCD Circuit Board, Touch Panel 14. LCD シート、タッチパネル Ass’ y SP Assembly SP （所要時間：約 6 分） 14-1. アーム R とアーム L を外します。 （1 項参照） (Time required: About 6 minutes) 14-2. コンパネ Ass’ y を外します。 （2 項参照） 14-1. Remove the arm R and arm L. (See procedure 1) 14-3. ディスプレイ...

  • Page 18: Arm L Assembly

    MONTAGE6/MONTAGE7 Arm L Assembly 15. 拍子木 L Ass’ y (Time required: About 5 minutes) （所要時間：約 5 分） 15-1. アーム R とアーム L を外します。 （1 項参照） 15-1. Remove the arm R and arm L. (See procedure 1) 15-2. コンパネ Ass’ y を開けます。 （2 項参照） 15-2.

  • Page 19: Wheel Assembly, Pnw Circuit Board, Rb Circuit Board, Touch Variable Resistor

    MONTAGE6/MONTAGE7 Wheel Assembly, PNW Circuit Board, RB 17. ホイ ール Ass’ y、 PNW シート、 RB シート、 タッ Circuit Board, Touch Variable Resistor チボリ ューム (Time required: About 8 minutes) （所要時間：約 8 分） 17-1. アーム R とアーム L を外します。 （1 項参照） 17-1.

  • Page 20: Keyboard Unit

    MONTAGE6/MONTAGE7 Keyboard Unit 18. 鍵盤ユニッ ト (Time required: About 8 minutes) （所要時間：約 8 分） 18-1. アーム R とアーム L を外します。 （1 項参照） 18-1. Remove the arm R and arm L. (See procedure 1) 18-2. コンパネ Ass’ y を外します。 （2 項参照） 18-2.
  • Page 21 MONTAGE6/MONTAGE7 18-5. [320K] のネジ 5 本を外して、鍵盤ユニットの右側 18-5. Remove the five (5) screws marked [320K]. Then lift を少し持ち上げて右側へ引き出します。 （図 16） the right side of the keyboard unit a little and remove it by sliding it to the right. (Fig. 16) ※ 鍵盤ユニットには、クッション...

  • Page 22: Keys (White And Black Keys)

    MONTAGE6/MONTAGE7 Keys (White and Black Keys) 19. 鍵盤 （白鍵、黒鍵） 19-1. 鍵盤ユニットを外します。 （18 項参照） 19-1. Remove the keyboard unit. (See procedure 18) 19-2. 交換する鍵盤に応じたキーストッパーを外します。 19-2. Remove the key stoppers corresponding to the keys to （表 1、図 18） be replaced. (Table 1, Fig. 18) 19-3. 白鍵...

  • Page 23: Installing Keys (White And Black Keys)

    MONTAGE6/MONTAGE7 19-4. 黒鍵 19-4. Black Key 19-4-1. 取り外す黒鍵の左右の白鍵を外します。 （写真 4） 19-4-1. Remove the white keys on the right and left sides of 19-4-2. 黒鍵を水平にして、奥に押しながら持ち上げて外 the black key to be removed. (Photo 4) します。 （写真 5） 19-4-2. Place the black key in the horizontal position and remove it, lifting while pushing rearward.

  • Page 24: Disassembling The Keyboard Unit

    MONTAGE6/MONTAGE7 Disassembling the Keyboard Unit 21. 鍵盤ユニッ トの分解 21-1. 接点ゴム 21-1. Rubber Contact 21-1-1. 鍵盤ユニットを外します。 （18 項参照） 21-1-1. Remove the keyboard unit. (See procedure 18) 21-1-2. 表 2 に該当するキーストッパー、鍵盤を外します。 21-1-2. Remove the key stoppers and keys listed in the table 2, （表...
  • Page 25 MONTAGE6/MONTAGE7 21-2. MK61L Circuit Board (MONTAGE6 only) 21-2. MK61L シート（MONTAGE6 のみ） (Time required: About 8 minutes) （所要時間：約 8 分） 21-2-1. 鍵盤ユニットを外します。 （18 項参照） 21-2-1. Remove the keyboard unit. (See procedure 18) 21-2-2. キーストッパー L とキーストッパー H を外します。 21-2-2. Remove the key stopper L and key stopper H. （表...
  • Page 26 MONTAGE6/MONTAGE7 21-3. MK76L Circuit Board (MONTAGE7 only) 21-3. MK76L シート（MONTAGE7 のみ） (Time required: About 9 minutes) （所要時間：約 9 分） 21-3-1. 鍵盤ユニットを外します。 （18 項参照） 21-3-1. Remove the keyboard unit. (See procedure 18) 21-3-2. キーストッパー 76A とキーストッパー 76B を外し 21-3-2. Remove the key stopper 76A and key stopper 76B. ます。...
  • Page 27 MONTAGE6/MONTAGE7 21-5. MKH Circuit Board, EMKS Circuit Board 21-5. MKH シート、EMKS シート (Time required: About 8 minutes) （所要時間：約 8 分） 21-5-1. 鍵盤ユニットを外します。 （18 項参照） 21-5-1. Remove the keyboard unit. (See procedure 18) 21-5-2. MONTAGE6 21-5-2. MONTAGE6 キーストッパー H とキーストッパー 61 を外します。 Remove the key stopper H and key stopper 61.
  • Page 28 MONTAGE6/MONTAGE7 ■ CIRCUIT BOARDS（シート基板図） AJK Circuit Board (YG709C0)..................... 34/35 DJK Circuit Board (YG773C0)....................29 DM Circuit Board (YG708D0) ....................30/32 EMKS Circuit Board (YF257C0) ....................43 FL Circuit Board (YG773C0) ....................29 LCD Circuit Board (YG709C0) ....................42 MK61L Circuit Board (X6578D0)(MONTAGE6) ..............44/45 MK76L Circuit Board (X5655D0)(MONTAGE7) ..............
  • Page 29 MONTAGE6/MONTAGE7 DJK Circuit Board to Pitch Bend and Modulation Wheel to RB-CN400 to PNL-CN300 to DM-CN204 to PNW-CN200 Component side（部品側） FL Circuit Board Component side（部品側） DJK, FL: 2NA-ZP34560...
  • Page 30 MONTAGE6/MONTAGE7 DM Circuit Board to POWER SUPPLY UNIT to EMKS- 2NA-ZK72200...
  • Page 31 MONTAGE6/MONTAGE7 to EMKS-CN4 Component side（部品側） 2NA-ZK72200...
  • Page 32 MONTAGE6/MONTAGE7 DM Circuit Board 2NA-ZK72200...
  • Page 33 MONTAGE6/MONTAGE7 Pattern side（パターン側） 2NA-ZK72200...

  • Page 34: Ajk Circuit Board (Yg709C0)

    MONTAGE6/MONTAGE7 Scale: 90/100 AJK Circuit Board to DM-CN503 to PNL-CN102 Component side（部品側） 2NA-ZM35120...
  • Page 35 MONTAGE6/MONTAGE7 Scale: 90/100 AJK Circuit Board Pattern side（パターン側） 2NA-ZM35120...
  • Page 36 MONTAGE6/MONTAGE7 PNL Circuit Board to DJK-CN100 2NA-ZP05150...
  • Page 37 MONTAGE6/MONTAGE7 Scale: 80/100 N100 to PNR-CN100 Component side（部品側） 2NA-ZP05150...
  • Page 38 MONTAGE6/MONTAGE7 PNL Circuit Board 2NA-ZP05150...
  • Page 39 MONTAGE6/MONTAGE7 Scale: 80/100 Pattern side（パターン側） 2NA-ZP05150...
  • Page 40 MONTAGE6/MONTAGE7 PNR (PNR, EN) Circuit Board to PNL-CN103 2NA-ZP05160...
  • Page 41 MONTAGE6/MONTAGE7 Scale: 90/100 to PNL-CN103 Component side（部品側） 2NA-ZP05160...

  • Page 42: Lcd Circuit Board (Yg709C0)

    MONTAGE6/MONTAGE7 LCD Circuit Board Component side（部品側） Pattern side（パターン側） PNW Circuit Board Component side（部品側） LCD: 2NA-ZM35120 PNW: 2NA-ZP34560...
  • Page 43 MONTAGE6/MONTAGE7 RB Circuit Board to TOUCH-VOLUME Component side（部品側） EMKS Circuit Board Component side（部品側） MONTAGE6: to MKH-CN3 MONTAGE7: to MKH-CN6 Pattern side（パターン側） MONTAGE6: to MKH-CN1 MONTAGE7: to MKH-CN7 2NA-ZP34560 EMKS: 2NAKZ-ZF60830...

  • Page 44: Mk61L Circuit Board (X6578D0)(Montage6)

    MONTAGE6/MONTAGE7 Scale: 90/100 MK61L Circuit Board (MONTAGE6) N.C. to MKH-CN4 Component side（部品側） 2NAKZ-WD80020...
  • Page 45 MONTAGE6/MONTAGE7 Scale: 90/100 MK61L Circuit Board (MONTAGE6) Pattern side（パターン側） 2NAKZ-WD80020...
  • Page 46 MONTAGE6/MONTAGE7 MKH Circuit Board (MONTAGE6) to EMKS-CN6 to MK61L-CN1 to EMKS-CN5 to PC SENSOR N.C. Component side（部品側） 2NAKZ-ZG72570...
  • Page 47 MONTAGE6/MONTAGE7 Scale: 90/100 MKH Circuit Board (MONTAGE6) Pattern side（パターン側） 2NAKZ-ZG72570...

  • Page 48: Mk76L Circuit Board (X5655D0)(Montage7)

    MONTAGE6/MONTAGE7 Scale: 90/100 MK76L Circuit Board (MONTAGE7) N.C. to MKC-CN3 Component side（部品側） 2NAKZ-WD80730...
  • Page 49 MONTAGE6/MONTAGE7 Scale: 90/100 MK76L Circuit Board (MONTAGE7) Pattern side（パターン側） 2NAKZ-WD80730...
  • Page 50 MONTAGE6/MONTAGE7 Scale: 90/100 MKH Circuit Board (MONTAGE7) to EMKS-CN6 to MKC-CN4 to EMKS-CN5 S’ S’ to PC SENSOR N.C. Component side（部品側） 2NAKZ-ZG72740...
  • Page 51 MONTAGE6/MONTAGE7 Scale: 90/100 MKH Circuit Board (MONTAGE7) U’ U’ Pattern side（パターン側） 2NAKZ-ZG72740...

  • Page 52: Mkc Circuit Board (X5656D0)(Montage7)

    MONTAGE6/MONTAGE7 MKC Circuit Board (MONTAGE7) to MKH-CN5 to MK76L-CN1 Component side（部品側） Pattern side（パターン側） 2NAKZ-WD80700...
  • Page 53 MONTAGE6/MONTAGE7 ■ TEST PROGRAM * If you execute Test No. 25 Factory Set, the setting data and user data will be lost. Be sure to save these data for backup in advance. (See page 101.) 1. Measurement condition 1-1. Environment Perform tests under following conditions.
  • Page 54 MONTAGE6/MONTAGE7 1-6. Control condition Unless otherwise specified, set control knobs as follows. Set others in the default state by turning the power on. [MASTER VOLUME] slider : A/D INPUT [GAIN] knob : Control Slider 1–8 : [FOOT CONTROLLER 1, 2] : FOOT SWITCH [ASSIGNABLE] : Off FOOT SWITCH [SUSTAIN] : Pitch Bend Wheel :...
  • Page 55 MONTAGE6/MONTAGE7 2-2. Start-up screen When the Test mode is started, start-up screen appears on the LCD which enables to check the Firmware version. TEST MONTAGE Test Program Firm X.XX.X Kernel X.XX.XX-XXXXXX.XX.X [ENTER] : Test Start [STORE] : Factory Set [EXIT] : Exit [PLAY] : Start Sending USB Test Packet Pressing the [ENTER] button, enter the test item selection mode.
  • Page 56 MONTAGE6/MONTAGE7 3. Test program list LCD display Test items and judging conditions 01 : EBUS ID Check Checks the EBUS ID of each EBUS IC (PNL: IC100, IC300, MK SUB: IC1). 1) Press the [ENTER] button, and then the result is shown on the LCD. OK: OK NG: NG 2) Confirm that “OK”...
  • Page 57 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 05 : Knob Checks whether Knobs 1 to 8 and Knob 9 (Super Knob) work properly or not. 1) Press the [ENTER] button. The target value “ <255> ” and current value “ 0 ” of each knob are shown on the LCD.
  • Page 58 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 06 : Slider Checks whether the Sliders (Control Sliders) 1 to 8 work properly or not. 1) Press the [ENTER] button. The target value “ <127> ” of each slider is shown on the LCD. 2) Raise the Sliders slowly to the target value (127) according to the display on the LCD.
  • Page 59 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 08 : KeyBoard+AT Checks whether or not the keyboard works properly and the After Touch function works properly by scaling all keys. 1) Press the [ENTER] button. “Scaling Press xx” is shown on the LCD. MONTAGE6: C1 MONTAGE7: E0 2) Press the key specified on the LCD.
  • Page 60 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 09 : PB, MW, RB Checks whether the Pitch Bend wheel, Modulation wheel and Ribbon controller work properly or not. 1) Press the [ENTER] button, and the target value “ <127> ” of each wheel and the target value “ <0> ” of Ribbon controller are shown on the LCD.
  • Page 61 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 10 : FC1/2, Sus/FS Checks whether [FOOT CONTROLLER 1,2], FOOT SWITCH [ASSIGNABLE] and FOOT SWITCH [SUSTAIN] jacks work properly or not. 1) Connect the foot controller 1 (FC7) to the [FOOT CONTROLLER 1] and/or the [FOOT CON- TROLLER 2] jack.
  • Page 62 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 12 : USB (to DEVICE) Checks whether the USB TO DEVICE terminal work properly or not. 1) Press the [ENTER] button first. “ Insert USB Memory! and Press [ENTER] ” is shown on the LCD.
  • Page 63 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 15 : OUTPUT-R (-12dB) Checks each output level from the R channel of the jacks. 1) Connect the level meter to an output jack. 2) Set the [MASTER VOLUME] control to the maximum position. 3) Press the [ENTER] button to produce the 1kHz sine wave sound.
  • Page 64 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 16 : A/D -> D/A (MIC) Checks the signal path from the A/D input to D/A output. (Gain is set to MIC due to Default.) 1) Connect the level meter to [OUTPUT (Blanced)] jack. (Connect the plug to both jacks of L/MONO and R.) 2) Set the [MASTER VOLUME] control to the maximum position.
  • Page 65 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 18 : MUTE (Analog) Checks whether the MUTE for all outputs works properly or not. 1) Connect the level meter to an output jack. 2) Set the [MASTER VOLUME] control to the maximum position. 3) Press the [ENTER] button to produce the sine wave sound.
  • Page 66 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 19 : MUTE (DAC) Checks whether the DAC MUTE for the DAC IC’s output works properly or not. 1) Connect the level meter to an output jack. 2) Set the [MASTER VOLUME] control to the maximum position. 3) Press the [ENTER] button to produce the sine wave sound.
  • Page 67 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 22 : Internal Audio Checks whether the correct audio signals are output/receive between the SWP70 and SSP2. (There are 12 connection lines for audio output.) The full scale 441Hz sine wave is output and changed via SSP2 by each 2 channels and 4 ways of connection (8 patterns in all).
  • Page 68 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 26 : Auto Power Off Turn off the power with software. (After executing test items, the power of the main unit turns off.) 1) Press the [ENTER] button, and the power turns off automatically. 2) Turn on the power manually and confirm that the main unit starts up.
  • Page 69 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 30 : OUTPUT-L (-6dB) Checks each output level from the L channel of the jacks. 1) Connect the level meter to an output jack. 2) Set the [MASTER VOLUME] control to the maximum position. 3) Press the [ENTER] button to produce the 1kHz sine wave sound.
  • Page 70 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 33 : Panel L Check (SW, Checks whether switches and LEDs on the PNL circuit board work properly or not. LED) 1) Press the [ENTER] button, and “ Press AD INPUT ON/OFF / LED=ORANGE ” is shown on the LCD.
  • Page 71 MONTAGE6/MONTAGE7 LCD display Test items and judging conditions 2) The LEDs in rows from Slider 5 to Slider 8 turn on and off at the same time from the bottom up- ward as if they flow. 3) All LEDs of each slider turn on and off. 4) The same operation is repeated item 1) to item 3).
  • Page 72 MONTAGE6/MONTAGE7 Switch Test Sequence (Panel Switch, LED) ● Order SW Name LED color LED Name Order SW Name LED color LED Name SHIFT ORANGE ASSIGN 1 LIVE SET ORANGE ASSIGN 2 CATEGORY SEARCH ORANGE MOTION SEQ HOLD PERFORMANCE CONTROL ORANGE MOTION SEQ TRIGGER PART CONTROL ORANGE...
  • Page 73 MONTAGE6/MONTAGE7 Switch Test Sequence (Panel W Check (SW, LED) ● Order SW Name LED color LED Name ASSIGN 1 ASSIGN 2 MOTION SEQ HOLD MOTION SEQ TRIGGER Switch Test Sequence （Panel L Check (SW, LED） ● Order SW Name LED color LED Name Order SW Name...
  • Page 74 MONTAGE6/MONTAGE7 Switch Test Sequence (Panel R Check (SW, LED) ● Order SW Name LED color LED Name Order SW Name LED color LED Name ARP 7 ORANGE DEC/NO ARP 8 ORANGE INC/YES PART MUTE ORANGE PART SOLO ORANGE LEFT ELEMENT/OPERATOR MUTE ORANGE RIGHT ELEMENT/OPERATOR SOLO...
  • Page 75 MONTAGE6/MONTAGE7 ■ ■ テストプログラム ※テストナンバー 25 の Factory■Set を実行すると、設定データ及びユーザーデータが失われます。 事前にデータバックアップを行ってください。 （102 ページ参照） 1.■ 測定条件 1-1.■ 環境 以下の状態で行います。 常温 （温度 5℃～ 40℃） 常湿 （湿度 20% ～ 90%） 但し、検査基準をはずれた場合は常温 （温度 5℃～ 35℃） 、常湿 （相対湿度 45% ～ 85%）で再測定して ください。 1-2.■ 電源電圧 電源電圧は、銘板に表示された定格電圧とします。 交流電源は、50Hz 又は 60Hz とし、容量は 500VA 以上とします。 1-3.■...
  • Page 76 MONTAGE6/MONTAGE7 1-6.■ コントロール状態 特に指定の無い場合、ツマミ類は以下のように設定して ください。 その他は、電源ＯＮ時のデフォルト状態。 [MASTER VOLUME] スライ ダー : Max A/D INPUT [GAIN] ノブ : コン トロールスライ ダー 1 ～ 8 : [FOOT CONTROLLER 1, 2] : Min （手前いっぱいに踏む） FOOT SWITCH [ASSIGNABLE] : Off FOOT SWITCH [SUSTAIN] : ピッチベンドホイール...
  • Page 77 MONTAGE6/MONTAGE7 2-2.■ スタート画面 1） テストモードが起動されると、 LCD に “TEST”モード起動画面が表示されます。ファームウェアのバージョンが確認で きます。 TEST MONTAGE Test Program Firm X.XX.X Kernel X.XX.XX-XXXXXX.XX.X [ENTER] : Test Start [STORE] : Factory Set [EXIT] : Exit [PLAY] : Start Sending USB Test Packet [ENTER] ボタンを押すとテス ト項目選択画面に移動します。 [STORE] ボタンを押すと Factory Set テス ト選択画面に移動します。 [EXIT] ボタンを押すと...
  • Page 78 MONTAGE6/MONTAGE7 3. テスト一覧 LCD 表示 テスト項目及び判定条件 01 : EBUS ID Check 各 EBUS IC (PNL: IC100, IC300, MK SUB: IC1) の ID 番号をチェックします。 1） [ENTER] ボタンを押すと LCD に結果が表示されます。 OK の場合： OK NG の場合： NG 2） LCD に全 IC“OK”が表示されることを確認します。 3） テスト結果の OK/NG が表示された時点で、テストが終了して項目選択状態となります。 02 : LCD, LED LCD の全ドット点灯、消灯、全...
  • Page 79 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 05 : Knob ノブ 1 ～ 8、ノブ 9（スーパーノブ）が正常に動作することを確認します。 1） [ENTER] ボタンを押すと LCD に各ノブの目標値“< 255 >”と現在値“ 0 ”が表示されます。 チェックする Knob の順番に指定はありません。 2） Knob 1 から Knob 9 を LCD の表示に従って、目標値（255）まで時計回りで回します。 現在値が 0 から 255 までスムーズに増えることを確認します。 現在位置からの増加分によって Knob LED が以下のように点灯、消灯します。 Knob 9 については、...
  • Page 80 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 06 : Slider Slider（コントロールスライダー）1 ～ 8 が正常に動作することを確認します。 1） [ENTER] ボタンを押すと LCD に各 slider の目標値“< 127 >”が表示されます。 チェックする Slider の順番に指定はありません。 2） Slider 1 から Slider 8 を LCD の表示に従って、目標値（127）までゆっくりと上げます。 現在値が 0 から 127 までスムーズに増えることを確認します。 Slider の位置によって Slider LED が以下のように点灯、消灯します。 Slider 1-8 ( 赤...
  • Page 81 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 09 : PB, MW, RB ピッチベンドホイール、モジュレーションホイール、リボンコントローラーが正常に動作すること を確認します。 1） [ENTER] ボタンを押すと LCD に各ホイールの目標値“< 127 >”とリボンの目標値“< 0 >” が表示されます。 チェックする順番に指定はありません。 ピッチベンドホイール モジュレーションホイール リボン コントローラー Pitch Bend 2） LCD に目標値“< 127 >”と現在値“ 64 ”が表示されます。 ※ テストの開始時にピッチベンドホイールが Center でない場合は、 “Pitch Bend NG”が表示 され、...
  • Page 82 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 10 : FC1/2, Sus/FS [FOOT CONTROLLER 1, 2]、FOOT SWITCH [ASSIGNABLE]、FOOT SWITCH [SUSTAIN] 端子が 正常に動作することを確認します。 1） フットコントローラー (FC7) のペダルを踏み込んだ状態で、[FOOT CONTROLLER 1] 及び [FOOT CONTROLLER 2] 端子に接続します。 2） FOOT SWITCH [SUSTAIN] 端子は接続しません。 3） FOOT SWITCH [ASSIGNABLE] 端子にフットスイッチペダル (FC4A/FC5) を接続します。 4）...
  • Page 83 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 12 : USB (to DEVICE) USB TO DEVICE 端子が正常に動作することを確認します。 1） [ENTER] ボタンを押すと LCD に “Insert USB Memory! and Press [ENTER]” が表示されます。 2） USB メモリを挿入します。 3） [ENTER] ボタンを押すと LCD に結果が表示されます。 OK の場合： OK NG の場合： NG 4） LCD に“OK”が表示されることを確認します。 5）...
  • Page 84 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 15 : OUTPUT-R (-12dB) 各出力端子の R チャンネルに信号を出力します。出力レベルと歪率を測定します。 1） 測定する出力端子にレベルメーターと歪率計を接続します。 2） [MASTER VOLUME] を最大にします。 3） [ENTER] ボタンを押すと LCD に“ON”が表示され、1 kHz の正弦波が出力されます。 4） 出力レベルと歪率を測定し、規定範囲内であることを確認します。 [PHONES] (33Ω 負荷 ) PHONES L: ≦ -60 dBu PHONES R: -6.5 dBu±2 dB [OUTPUT (Balanced)] (600Ω...
  • Page 85 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 17 : A/D -> D/A (LINE) A/D 入力から D/A 出力までの信号経路をテストします。(Default で Gain は LINE になっています ) 1） [OUTPUT (Balanced)] 端子にレベルメーターを接続します。 （L/MONO 及び R の両端子にプラ グを接続すること。 ） 2） [MASTER VOLUME] を最大にします。 3） [ENTER] ボタンを押すと、LCD に“R-Channel input OFF”が表示されます。 4）...
  • Page 86 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 19 : MUTE (DAC) DAC MUTE 機能をチェックします。 1） 測定する出力端子にレベルメーターを接続します。 2） [MASTER VOLUME] を最大にします。 3） [ENTER] ボタンを押すと、正弦波が L, R チャンネル同レベルで発音され、LCD に“OFF”が 表示されます。 4） [ENTER] ボタンを押すと、DAC MUTE が動作し、LCD が“ON”に切替ります。 全出力端子がミュートされることを確認します。 5） [ENTER] ボタンを押すと、DAC MUTE が切れ、LCD が“OFF”に切替ります。 全出力端子のミュートが外れることを確認します。 6） MUTE OFF 時の出力レベルをチェックします。 出力レベルを測定し、規定範囲内であることを確認します。...
  • Page 87 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 22 : Internal Audio SWP70 - SSP2 間の Audio 用信号線に正常な信号が出力されていることを確認します。 本体より Audio 出力 12 系統に対してフルスケールの 441Hz 正弦波を全 ch 出力し、 SSP2 で 2ch ごと、 4 通りの結線（全 8 パターン）を順次切り替えます。 1） [ENTER] ボタンを押すと、 LCD に“Audio 1 ON”が表示され、 441 Hz の正弦波が発音します。 （Audio 1 テスト）...
  • Page 88 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 26 : Auto Power Off ソフトウェアで電源を OFF します。( 項目実行後、本体電源が OFF となります。) 1） [ENTER] ボタンを押すと、自動的に本体電源が OFF します。 2） 手動で電源 ON して起動することを確認します。 NG が表示された場合は、テストが終了して項目選択状態となります。 [EXIT] ボタンを押して、EXIT テスト選択画面に移動します。 27 : Exit テストモードから抜けて、電源を OFF します。 1） [ENTER] ボタンを押すと、LCD に“[NO] or [YES]”が表示されます。 2）...
  • Page 89 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 30 : OUTPUT-L (-6dB) 各出力端子の L チャンネルに信号を出力します。出力レベルを測定します。 1） 測定する出力端子にレベルメーターを接続します。 2） [MASTER VOLUME] を最大にします。 3） [ENTER] ボタンを押すと LCD に“ON”が表示され、1 kHz の正弦波が出力されます。 4） 出力レベルを測定し、規定範囲内であることを確認します。 [PHONES] (33Ω 負荷 ) PHONES L: -0.5 dBu±2 dB PHONES R: ≦ -54 dBu [OUTPUT (Balanced)] (600Ω...
  • Page 90 MONTAGE6/MONTAGE7 LCD 表示 テスト項目及び判定条件 33 : Panel L Check (SW, PNL シートの SW および LED が正常に動作することを確認します。 LED) 1） [ENTER] ボタンを押すと LCD に “Press AD INPUT ON/OFF / LED=ORANGE” が表示されます。 2） 該当するボタンを押すと、押している間正弦波が発音します ｡ ボタンに LED がある場合は LED が点灯します。 ※指定以外のボタンを押したときは“NG”が表示され発音しません。 3） ボタンを離すと表示が次に押すボタンの名称“Press ボタン名■/ LED= 表示色”に切替ります。 4）...
  • Page 91 MONTAGE6/MONTAGE7 4.■ その他のテスト項目 （通常モードにて確認） テスト項目 手順 Popping noise 電源 ON/OFF によるポップノイズをチェックします。 1） 測定する出力端子にオシロスコープを接続します。 （各出力端子とも、L, R 両出力端子同時に プラグを接続する。 ） 2） [MASTER VOLUME] を最大にします。 3） [STANDBY/ON] スイッチをオン／オフさせて、ノイズレベルをオシロスコープで確認します。 各出力端子のノイズが下記規定範囲内であることをチェックします。 [PHONES] (33Ω 負荷 ) PHONES L: ≦ 500 mVp-p PHONES R: ≦ 500 mVp-p [OUTPUT (Balanced)] (600Ω...
  • Page 92 MONTAGE6/MONTAGE7 ● ■ スイッチテスト順（Panel■Switch,■LED） 順番 スイッチ名 LED の色 LED 名前 順番 スイッチ名 LED の色 LED 名前 SHIFT ORANGE ASSIGN 1 LIVE SET ORANGE ASSIGN 2 CATEGORY SEARCH ORANGE MOTION SEQ HOLD PERFORMANCE CONTROL ORANGE MOTION SEQ TRIGGER PART CONTROL ORANGE AD INPUT ON/OFF ORANGE AUDITION...
  • Page 93 MONTAGE6/MONTAGE7 ● ■ スイッチテスト順（Panel■W■Check■(SW,LED） 順番 スイッチ名 LED の色 LED 名前 ASSIGN 1 ASSIGN 2 MOTION SEQ HOLD MOTION SEQ TRIGGER ● ■ スイッチテスト順（Panel■L■Check■(SW,LED） 順番 スイッチ名 LED の色 LED 名前 順番 スイッチ名 LED の色 LED 名前 AD INPUT ON/OFF ORANGE 以下のスイッチは Panel R に存在します AD INPUT ON/OFF AD INPUT GAIN DEC/NO...
  • Page 94 MONTAGE6/MONTAGE7 ● ■ スイッチテスト順（Panel■R■Check■(SW,LED） 順番 スイッチ名 LED の色 LED 名前 順番 スイッチ名 LED の色 LED 名前 ARP 7 ORANGE DEC/NO ARP 8 ORANGE INC/YES PART MUTE ORANGE PART SOLO ORANGE LEFT ELEMENT/OPERATOR MUTE ORANGE RIGHT ELEMENT/OPERATOR SOLO ORANGE DOWN EXIT ENTER PERFORMANCE ORANGE...
  • Page 95 MONTAGE6/MONTAGE7 ■ INITIAL SETTING（出荷時の設定） • [STANDBY/ON] SW: • [MASTER VOLUME]: • A/D INPUT [GAIN]: • SLIDER 1~8: • Pitch Bend Wheel: Center • Modulation Wheel:...
  • Page 96 When an error occurred while installing and if the instrument does not operate even if re-installation is executed, re- placement of the DM circuit board may be necessary. Download the version upgrade program from the Yamaha website. • File Name 8N70OS_.PGM Copy the above file in the top directory of the USB flash drive in advance.
  • Page 97 MONTAGE6/MONTAGE7 Once “Searching for the updater...OK” appears on the screen, installation startes. Also the Super Knob flickers in red during installation. Super Knob When installation is completed, the Super Knob flickers in blue. Also “Finish./Please turn off.” appears on the screen. Remove the USB flash drive and turn off the power.
  • Page 98 MONTAGE6/MONTAGE7 ■ ■ ファームウェアバージョンアップ •■ 作業上の注事事項 1） 作業前にバージョンアッププログラムに付属する手順及びリリースノートの内容を確認し、その手順に従って作業を行っ て ください。 2） バージョンア ップにより現在機器内に保存されているデーターが消去されますので、データーを事前にバックア ップしてお いて ください。 3） インス トール中に USB フラッシュメモリーを抜かないでください。 4） インス トール中に電源を切らないでください。特に、インス トール開始直後に電源を切るとブー ト プログラムが破損するお それがあります。 5） インス トールに失敗したときは、画面に “Press [INC/YES] to retry.”と表示されます。[INC/YES] ボタンを押し、再 度インス トール作業を行って ください。 6）...
  • Page 99 MONTAGE6/MONTAGE7 4） “Searching for the updater...OK”の表示でインス トールが開始されます。インス トール中は [ スーパー ノブ ] が赤色で点 滅します。 スーパーノブ 5） [ スーパー ノブ ] が青色の点滅に変わり、画面に “Finish. / Please turn off.”が表示されたらインス トール完了です。 6） USB フラッシュメモリーを取り外し、電源を切ります。 7） テス ト プログラムを起動して、ファームウェアのバージョンを確認し、ファク ト リーセッ トを実施します。 8） 起動の際にタッチパネルのキャリブレーション実施の画面が表示されますので、テス トナンバー 23 の手順で表示される □マークをタッチして検知位置を校正します。...
  • Page 100 MONTAGE6/MONTAGE7 ■ SYSTEM BOOTING FLOWCHART（起動フローチャート）...
  • Page 101 MONTAGE6/MONTAGE7 ■ SAVING/LOADING DATA Saving/Loading Data The Utility display provides tools for transferring the entire system setting and data (such as Performances and Live Sets) between the MONTAGE and an external USB flash memory device connected to the [USB TO DEVICE] terminal. This section explains how to save/load all the data on the user memory of this instrument as a “User”...
  • Page 102 MONTAGE6/MONTAGE7 ■ ■ 本体の設定をセーブ / ロードする 本体の設定をセーブ/ロードする ユーティリティー画面では、システム全体の設定のほかに本体で作成したパフォーマンス、ライブセットなどのデータをUSB フラッシュメモリーに保存(セーブ)したり、USBフラッシュメモリーからデータを読み込んだり(ロード)します。 ここでは、MONTAGEのユーザーメモリー上のすべてのデータを保存(セーブ)する方法と、再度本体に読み込む(ロード)方法 を説明します。 本体の設定をUSBフラッシュメモ [Save As New File]の「＋」をタッチします。 リーにセーブする NOTE すでに保存されているファイルを上書きする場合はそのファイル名 をタッチします。 USBフラッシュメモリーをMONTAGEの[USB  TO DEVICE]端子に接続します。 文字入力画面が表示され、保存するファイルの名 前を設定します。 [UTILITY]ボタンを押してユーティリティー画面 名前の設定方法について詳しくは、 「基本操作と画面表 を開いたあと、画面左の[Contents]タブ →  示」の「文字入力」(21ページ)をご参照ください。 [Store/Save]タブをタッチします。 文字入力画面の「Done」を選択すると、セーブが 「Content Type」で「User File (ユーザー 実行されます。 ファイル)」を選択します。 NOTE すでに保存されているファイルを上書きする場合は、手順5のあとに コンテンツタイプを選択 実行確認の画面が表示されるので、 「YES」を選択するとセーブが実 行されます。 USBフラッシュメモリーにセーブ した本体の設定をロードする 注記 ロードを実行すると、本体に保存されていたデータは消えてしまいます。...
  • Page 103 お守りください。 のライトプロテクトが解除されていることをご確認くださ NOTE い。 USB機器の取り扱いについては、お使いのUSB機器の取扱説明書もご参 照ください。 ■ USBフラッシュメモリー接続時に電源を 切るには ■ 使用できるUSB機器 電源を切る場合は、再生/録音やファイル操作(保存/コピー • USBフラッシュメモリー  /削除/フォーマットなど)によるUSBフラッシュメモリーへ 上記以外のUSB機器(USBハブ、マウス、コンピューター のアクセス中でないことを確認してください。USBフラッ のキーボードなど)は、接続しても使えません。 シュメモリーやデータが壊れるおそれがあります。 動作確認済みUSB機器については、ご購入の前にインター ネット上の下記URLでご確認ください。 http://jp.yamaha.com/products/musical-instruments/ keyboards/support/ 本機では、USB1.1〜3.0の機器がご使用できますが、機器 への保存や機器からの読み込みにかかる時間は、データの種 類や本機の状態により異なります。 NOTE [USB TO DEVICE]端子の定格は、最大5V/500mAです。定格を超え るUSB機器は故障の原因になるため、接続しないでください。 ■ USB機器の接続 [USB TO DEVICE]端子の形状に合うプラグを上下の向き に注意して差し込んでください。 注記 • USBフラッシュメモリーの抜き差しは、再生や録音中、ファイル操作 中(保存/コピー /削除/フォーマットなど)、およびUSB機器へのアク セス中には行なわないでください。楽器本体の機能が停止したり、 USBフラッシュメモリーやデータが壊れたりするおそれがあります。 • USBフラッシュメモリーの抜き差しは、数秒間隔を空けて行なってく ださい。...
  • Page 104 Do not listen with the headphones at high volume for long etting is periods of time. Doing so may cause hearing loss. MONTAGE6/MONTAGE7 Restoring the initial factory ■ RESTORING THE INITIAL FACTORY SETTINGS (Initialize All Data) settings (Initialize All Data) NOTICE When the Initialize All Data operation is executed, all the Performance, Song, and any system settings you created on the...
  • Page 105 MONTAGE6/MONTAGE7 ■ DISPLAY MESSAGES Display Messages LCD indication Description ** will be deleted. This message appears when the specified operation you are about to execute will cause the specified data to be deleted. ** will be overwritten. This message appears when a file/folder having the same name as the one you are about to save already exists.
  • Page 106 MONTAGE6/MONTAGE7 Display Messages LCD indication Description No read/write authority to the file. Indicates that you do not have the authority to read/write the file. Now initializing all data… Indicates this synthesizer is restoring the factory-programmed settings. Now initializing… Indicates that the specified data is being initialized. Now loading...
  • Page 107 MONTAGE6/MONTAGE7 メッセージリスト ■ ■ メッセージリスト メッセージ 説明 ** will be deleted. 操作を実行することによりデータが削除される場合に表示されます。 セーブ時に同じ名前のファイル/フォルダ―がすでに存在している場合に表示されます。セー ** will be overwritten. ブを実行するとデータは上書きされます。**にはセーブしようとしているファイル/フォル ダー名が表示されます。 今から操作するコントローラーにパラメーターを割り当てることができます。割り当てを希 Activate the source controller to assign. 望するコントローラーを操作してください。 Advanced settings will be initialized. [Advanced]タブで行なわれた設定を初期化します。 All data and libraries will be initialized. Unsaved 工場出荷時の設定に戻します。必要なデータは、前もってUSBフラッシュメモリーに保存す...
  • Page 108 MONTAGE6/MONTAGE7 メッセージリスト メッセージ 説明 MIDIバルクデータ受信中に表示されます。 Now receiving MIDI bulk data... Now saving... ファイルセーブ中に表示されます。 MIDIバルクデータ送信中に表示されます。 Now transmitting MIDI bulk data... Please connect USB device. USBフラッシュメモリーを接続してください。 Please keep power on. フラッシュ ROMへのデータの書き込み中です。表示中は絶対に電源を切らないでください。 表示中に電源を切ると、ユーザーデータが失なわれたり、システムが壊れて次に電源を入れ たときに正常に立ち上がらなくなる恐れがあります。 Please reboot to enable the new Audio I/O Mode. オーディオの入出力設定の変更を有効にするために、本機を再起動してください。...
  • Page 109 MUSIC SYNTHESIZER PARTS LIST ■ CONTENTS （目次） MONTAGE6/MONTAGE7 OVERALL ASSEMBLY （総組立） ....2 CONTROL PANEL ASSEMBLY （コンパネ Ass’ y） ........5 DISPLAY ASSEMBLY （ディスプレイ Ass’ y） .......... 8 PNL CIRCUIT BOARD ASSEMBLY （PNL シート Ass’ y） ......9 PNR CIRCUIT BOARD ASSEMBLY （PNR シート Ass’ y） ..... 10 MONTAGE6/MONTAGE7 BOTTOM ASSEMBLY （ボトム...

  • Page 110: Montage6/Montage7 Overall Assembly（総組立

    MONTAGE6/MONTAGE7 ■ MONTAGE6/MONTAGE7 OVERALL ASSEMBLY（総組立） CONTROL PANEL ASSEMBLY: See page 5. （コ ンパネAss y） BOTTOM ASSEMBLY: See page 11. （ボ トムAss y）...
  • Page 111 MONTAGE6/MONTAGE7 MONTAGE6 ● PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. OVERALL ASSEMBLY 総 組 立 MONTAGE6 OVERALL ASSEMBLY 総 組 立 (ZR56860) CONTROL PANEL ASSEMBLY コ ン パ ネ Ａ ｓ ｓ ’ ｙ (ZR56950) BOTTOM ASSEMBLY ボ ト ム Ａ ｓ ｓ ’ ｙ (ZR58040) WE962000 BIND HEAD TAPPING SCREW-B 4.0X8 MFZN2B3...
  • Page 112 MONTAGE6/MONTAGE7 MONTAGE7 ● PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. OVERALL ASSEMBLY 総 組 立 MONTAGE7 OVERALL ASSEMBLY 総 組 立 (ZR56850) CONTROL PANEL ASSEMBLY コ ン パ ネ Ａ ｓ ｓ ’ ｙ (ZR56930) BOTTOM ASSEMBLY ボ ト ム Ａ ｓ ｓ ’ ｙ (ZR58030) WE962000 BIND HEAD TAPPING SCREW-B 4.0X8 MFZN2B3...

  • Page 113: Control Panel Assembly（コンパネAss' Y

    MONTAGE6/MONTAGE7 ■ CONTROL PANEL ASSEMBLY（コンパネAss’ y） MONTAGE 7 MONTAGE 6 (Separate each before use.) （切り離して使用） RING LENS ASSEMBLY （リ ングレンズAss y） 40 DISPLAY ASSEMBLY: See page 8. （ディ スプレイAss y） 110a 110c 110b 160 x15 130 x8 PNR CIRCUIT BOARD ASSEMBLY: See page 10.
  • Page 114 MONTAGE6/MONTAGE7 MONTAGE6 ● PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. CONTROL PANEL ASSEMBLY コ ン パ ネ Ａ ｓ ｓ ’ ｙ MONTAGE6 CONTROL PANEL ASSEMBLY コ ン パ ネ Ａ ｓ ｓ ’ ｙ (ZR56950) ZR032400 CONTROL PANEL 6 コ...
  • Page 115 MONTAGE6/MONTAGE7 MONTAGE7 ● PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. CONTROL PANEL ASSEMBLY コ ン パ ネ Ａ ｓ ｓ ’ ｙ MONTAGE7 CONTROL PANEL ASSEMBLY コ ン パ ネ Ａ ｓ ｓ ’ ｙ (ZR56930) ZR032600 CONTROL PANEL 7 コ...

  • Page 116: Display Assembly（ディスプレイAss' Y

    MONTAGE6/MONTAGE7 ■ DISPLAY ASSEMBLY（ディスプレイAss’ y） D190 D150 D180 D130 D120 D110 D140 D100 D150 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. DISPLAY ASSEMBLY デ ィ ス プ レ イ Ａ ｓ ｓ ’ ｙ MONTAGE6/MONTAGE7 (ZR58060) ZV535400 TOUCH PANEL ASSEMBLY SP タ...

  • Page 117: Pnl Circuit Board Assembly（PnlシートAss' Y

    MONTAGE6/MONTAGE7 ■ PNL CIRCUIT BOARD ASSEMBLY（PNLシートAss’ y） PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. PNL CIRCUIT BOARD ASSEMBLY Ｐ Ｎ Ｌ シ ー ト Ａ ｓ ｓ ’ ｙ MONTAGE6/MONTAGE7 PNL CIRCUIT BOARD ASSEMBLY Ｐ Ｎ Ｌ シ ー ト Ａ ｓ ｓ ’ ｙ (ZR65380) ZP051500 CIRCUIT BOARD Ｐ...

  • Page 118: Pnr Circuit Board Assembly（PnrシートAss' Y

    MONTAGE6/MONTAGE7 ■ PNR CIRCUIT BOARD ASSEMBLY（PNRシートAss’ y） PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. PNR CIRCUIT BOARD ASSEMBLY Ｐ Ｎ Ｒ シ ー ト Ａ ｓ ｓ ’ ｙ MONTAGE6/MONTAGE7 PNR CIRCUIT BOARD ASSEMBLY Ｐ Ｎ Ｒ シ ー ト Ａ ｓ ｓ ’ ｙ (ZR65390) ZP051600 CIRCUIT BOARD Ｐ...

  • Page 119: Montage6/Montage7 Bottom Assembly（ボトムAss' Y

    MONTAGE6/MONTAGE7 ■ MONTAGE6/MONTAGE7 BOTTOM ASSEMBLY（ボトムAss’ y） KEYBOARD UNIT （ 鍵盤 ユニ ッ ト） MONTAGE 6: See page 16. MONTAGE 7: See page 18. 220a ARM ASSEMBLY L: See page 14. （拍子木 L Ass y）...
  • Page 120 MONTAGE6/MONTAGE7 MONTAGE6 ● PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. BOTTOM ASSEMBLY ボ ト ム Ａ ｓ ｓ ’ ｙ MONTAGE6 BOTTOM ASSEMBLY ボ ト ム Ａ ｓ ｓ ’ ｙ (ZR58040) ZR573400 BOTTOM COVER ボ ト ム カ バ ー 溶 接 上 り ZG725400 KEYBOARD UNIT FSXDL 61 D2 I+ Ｆ...
  • Page 121 MONTAGE6/MONTAGE7 MONTAGE7 ● PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. BOTTOM ASSEMBLY ボ ト ム Ａ ｓ ｓ ’ ｙ MONTAGE7 BOTTOM ASSEMBLY ボ ト ム Ａ ｓ ｓ ’ ｙ (ZR58030) ZR573300 BOTTOM COVER ボ ト ム カ バ ー 溶 接 上 り ZG727700 KEYBOARD UNIT FSXDL 76 D2 I+ Ｆ...

  • Page 122: Arm Assembly L（拍子木L Ass' Y

    MONTAGE6/MONTAGE7 ■ ARM ASSEMBLY L（拍子木L Ass’ y） L100 L150 WHEEL ASSEMBLY L180 （ホイ ール Ass y） PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. ARM ASSEMBLY L LEFT 拍 子 木 Ｌ Ａ ｓ ｓ ’ ｙ MONTAGE6/MONTAGE7 (ZR57290) ZR861100 SIDE COVER L LEFT 拍...

  • Page 123: Wheel Assembly（ホイールAss' Y

    MONTAGE6/MONTAGE7 ■ WHEEL ASSEMBLY（ホイールAss’ y） Attachment for Rotary VR （VR 付属品） PITCH BEND Attachment for Rotary VR （VR 付属品） RED アカ ORANGE オレンジ BLACK クロ MODULATION RED(COMBINED) アカ(組線) YELLOW キイロ BLACK(COMBINED) クロ(組線) PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. WHEEL ASSEMBLY ホ...

  • Page 124: Montage6 Keyboard Unit（鍵盤ユニット

    MONTAGE6/MONTAGE7 ■ MONTAGE6 KEYBOARD UNIT（鍵盤ユニット） 220c MK61L Assembly （MK61L Ass’y） 220b 220b 220a MKH Assembly （MKH Ass’y） 210b 210b 210a...
  • Page 125 MONTAGE6/MONTAGE7 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. KEYBOARD UNIT Ｆ Ｓ Ｘ 鍵 盤 ユ ニ ッ ト MONTAGE6 ZG725400 KEYBOARD UNIT FSXDL 61 D2 I+ Ｆ Ｓ Ｘ 鍵 盤 ユ ニ ッ ト KEYBOARD FRAME Ｍ...

  • Page 126: Montage7 Keyboard Unit（鍵盤ユニット

    MONTAGE6/MONTAGE7 ■ MONTAGE7 KEYBOARD UNIT（鍵盤ユニット） 220c 220b MK76L Assembly （MK76L Ass’y） 220b MKC Assembly 220a （MKC Ass’y） 215b 215a MKH Assembly （MKH Ass’y） 210b 210b 210c 210a...
  • Page 127 MONTAGE6/MONTAGE7 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. KEYBOARD UNIT Ｆ Ｓ Ｘ 鍵 盤 ユ ニ ッ ト MONTAGE7 ZG727700 KEYBOARD UNIT FSXDL 76 D2 I+ Ｆ Ｓ Ｘ 鍵 盤 ユ ニ ッ ト KEYBOARD FRAME FSX E76 Ｍ...

  • Page 128: Electrical Parts（電気部品

    MONTAGE6/MONTAGE7 ■ ELECTRICAL PARTS（電気部品） AJK/LCD PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. ELECTRICAL PARTS 電 気 部 品 MONTAGE6/MONTAGE7 ZP512400 CIRCUIT BOARD Ａ Ｊ Ｋ シ ー ト (ZM35120)(YG709C0) ZP512500 CIRCUIT BOARD Ｌ Ｃ Ｄ シ ー ト (ZM35120)(YG709C0) ZP368700 CIRCUIT BOARD Ｄ...
  • Page 129 MONTAGE6/MONTAGE7 AJK/LCD and DJK/FL/PNW/RB PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. C302 UF03810R ELECTROLYTIC CAPACITOR(CHIP) 100 16V チ ッ プ ケ ミ コ ン D001 VS20110R DIODE (CHIP) D1F60 1A 600V TP チ ッ プ ダ イ オ ー ド D002 WW783900 DIODE 1SS355VM...
  • Page 130 MONTAGE6/MONTAGE7 DJK/FL/PNW/RB and DM PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. R106 HF454470 CARBON RESISTOR 47.0 1/4 J AX TP カ ー ボ ン 抵 抗 R107 HF454470 CARBON RESISTOR 47.0 1/4 J AX TP カ ー ボ ン...
  • Page 131 MONTAGE6/MONTAGE7 DM and MK61L and MK76L and MKC and MKH and EMKS and PNL PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. R512 RA156150 METAL FILM RESISTOR (CHIP) 1.5K 63M D RECT. チ ッ プ 金 被 抵 抗 R513 RA156150 METAL FILM RESISTOR (CHIP) 1.5K 63M D RECT.
  • Page 132 MONTAGE6/MONTAGE7 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. * VR304 ZR559200 ROTARY VARIABLE RESISTOR B 5.0K RD118124Z04 ロ ー タ リ ー Ｖ Ｒ Knob 5 * VR305 ZR559200 ROTARY VARIABLE RESISTOR B 5.0K RD118124Z04 ロ ー タ リ ー Ｖ Ｒ Knob 6 * VR306 ZR559200 ROTARY VARIABLE RESISTOR B 5.0K RD118124Z04 ロ...
  • Page 133 MONTAGE6/MONTAGE7 PNL and PNR PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. D100 WG139300 DIODE KDS4148U-RTK/P TE ダ イ オ ー ド -123 WG139300 DIODE KDS4148U-RTK/P TE ダ イ オ ー ド D125 WG139300 DIODE KDS4148U-RTK/P TE ダ イ オ...
  • Page 134 MONTAGE6/MONTAGE7 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. D100 VD631600 DIODE 1SS133,176,HSS104 ダ イ オ ー ド -157 VD631600 DIODE 1SS133,176,HSS104 ダ イ オ ー ド * LD108 ZP453200 LED ORANGE SLI-343DCT32 Ｌ Ｅ Ｄ PERFORMANCE * LD109 ZP453200 LED ORANGE SLI-343DCT32 Ｌ...
  • Page 135 MONTAGE6/MONTAGE7 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. SW120 WG31840R TACT SWITCH SKRGAMD010 タ ク ト Ｓ Ｗ CATEGORY SEARCH SW121 WG31840R TACT SWITCH SKRGAMD010 タ ク ト Ｓ Ｗ KEYBOARD SW122 WG31840R TACT SWITCH SKRGAMD010 タ ク ト...
  • Page 136 MUSIC SYNTHESIZER CIRCUIT DIAGRAM ■ CONTENTS （目次） BLOCK DIAGRAM （ブロックダイアグラム） ..........3 WIRING （基板結線図） ................4 CIRCUIT DIAGRAM （回路図） AJK (001, 002)(AJK, LCD) ............... 5, 6 DJK (001–004)(DJK, FL, PNW, RB) ..........7, 8 DM (001–006) ................9–14 PNL (001, 002) ................15, 16 PNR (PNR, EN) ...................
  • Page 137 MONTAGE6/MONTAGE7 Notation for Circuit Diagrams（回路図表記上の注意） 1. How to identify inter-sheet connectors（シート間コネクタの読み方について） M_SDO1 001:Q3 This indicates the location of the counter inter-sheet connector. (The alphabet indicates horizontal direction and the number indicates vertical direction.) Signal name 対応するシート間のコネクタのあるロケーションを示します。 （アルファベットが水平方向、数字が垂直方向） （信号名） The 1-digit number indicates the destination page. （1桁の数字は信号の行先ページを示します。）...

  • Page 138: Block Diagram （ブロックダイアグラム

    ■ BLOCK DIAGRAM（ブロックダイアグラム）(MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 WARNING CN300 (18P) Components having special characteristics are marked and must be DA_E [0–9], D_E_RE CN103 (26P) +3.3D LA_E [1–6], S_E [0–6] replaced with parts having specification equal to those originally installed. (DJK 2/4) +3.3D CN100 (26P) Switch&LED 360°VR(AD 2ch) Touch Panel...

  • Page 139: Pnl (001, 002)

    ■ WIRING（基板結線図）(MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 MONTAGE6 [D130] [D140] [C260] * This figure shows the MONTAGE6   （この図は MONTAGE6 です。 ） [C290] [C300] [B280] [D120] [D110] [B240] [B250] [B220] [C270] [C280] [B230] POWER SUPPLY UNIT （電源ユニット） [B290] [B240] KEYBOARD UNIT [B240] （鍵盤ユニット） MONTAGE7 [B260] POWER SUPPLY UNIT [W80]...
  • Page 140 ■ AJK 001 CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 +3.3D +3.3D +3.3V +15HP IC010 +15A IC015 L001 ADINL-INS NE5532P NJM4556AD L002 001:V10 not installed ADINR-INS 001:V14 L003 MIC/LINEN C095 L004 001:Q14 0.01u C109 C111 4 V- 4 V- 0.01u TONEREX ADDA-PDN 001:Q3;001:Q6;001:Q9 100/25 L005 DAC-MUTE...
  • Page 141 ■ AJK 002 (LCD) CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 PIO_3.3V AND GATE CN304 IC302 INVERTER CN303 S6B-ZR-SM4A-TF IC305 TC7WH14FU 04FMS-1.0SP-TF SN74LVC1G08DBVR DGND BK1608LM252-T BEEP_ON/OFF R335 L305 DGND AIN0(Right) to DM-CN001 L306 to DM-CN802 BL_ON/OFFN AIN1(Left) Right IC302 IC302 to Touch Panel L307 (Page 9: A-5) DGND...
  • Page 142 ■ DJK 001 CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 MIDI FOOT CONTROLLER(1) FOOT CONTROLLER(2) SUSTAIN ASSIGNABLE THRU K100 VU93150 +3.3D +3.3A +3.3A +3.3D +3.3A D120 D121 not installed not installed 1SS133/176 1SS133/176 D100 D103 D106 D109 1SS133/176 1SS133/176 not installed not installed 1SS133/176 1SS133/176 1SS133/176...
  • Page 143 ■ DJK 002–004 (PNW, FL, RB) CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 STANDBY/ON Switch AC IN CN200 PH6P DA_E[1] DA_E[1] DA_E[2] DA_E[2] DA_E[3] to DJK-CN101 DA_E[3] DA_E[4] Power Seesaw Switch (Page 7: J-6) DA_E[4] LA_E[10] S_E[10] CN301 VH2P3 not installed CN300 VH2P3 AC(L) to Power AC(L)
  • Page 144 ■ DM 001 CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 MICROPROCESSOR (MPU) BUFFER IC001 PIO_3.3V AM3352BZCZ80 C121 R025 VDIG2 VMMC eMMC 0.1u (3A) C17 I2C0_SDA C122 5.5V 3.3V/300mA C16 I2C0_SCL VDDA_3.3V_USB IC006 +3.3D DCDC (5A) RESET 74LVC1G125GW 0.1u 3.3V/150mA PIO_3.3V +3.3D R026 EM013 VDDA_1.8V_USB R024 C123...
  • Page 145 ■ DM 002 CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 SWPM_CSN 005:P5 SWPS_CSN 006:P5 +3.3D 4.7k not installed +3.3D 2.2k SW201 BOOT_SEL0 C205 C207 SW202 BOOT_SEL1 0.1u 0.1u MICROPROCESSOR (MPU) IC001 AM3352BZCZ80 A[1] 22*4 RA207 A[1] 004:P4;005:P2;006:P2 RA213 56*4 A[2] AD[0] A[2] 004:P4;005:P2;006:P2 GPMC_AD0 A[3] +3.3D...
  • Page 146 ■ DM 003 CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 VMMC eMMC ROM 32G MAIN MICROPROCESSOR (MPU) not installed NFE31PT222Z1E9L EM404 IC001 AM3352BZCZ80 RA401 IC403 IC403 68*4 C430 MMC0_DAT0 MMC0_DAT1 C423 C2 VDDI C4 VSSQ MMC0_DAT2 VCCQ 0.1u C1 NC D1 NC 0.1u MMC0_DAT3 C431 R403...
  • Page 147 ■ DM 004 CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 SSP2 SSP2 SSP2 REGULATOR +1.5V R587 IC700 IC700 IC700 not installed SSP2 SSP2 SSP2 +3.3D +3.3D R550 D501 P_RES_ICE 004:G6 1SR154 R571 R525 R584 R551 SPA[21] AA19 MA21 R2D15 IC507 R526 SPA[20] RP131H151D-T1-FE AB19 MA20 ARMSTOP...
  • Page 148 ■ DM 005 CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 NAND FLASH ROM 8G NAND FLASH ROM 8G NAND FLASH ROM 8G NAND FLASH ROM 8G WAVE CS0-L WAVE CS0-H +3.3D +3.3D +3.3D +3.3D IC601 IC604 IC605 IC607 S34ML08G101TFI000 S34ML08G101TFI000 S34ML08G101TFI000 S34ML08G101TFI000 1 NC 1 NC 1 NC 1 NC...
  • Page 149 ■ DM 006 CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 SWP70 (TG SLAVE) SWP70 (TG MASTER) ABUS(SWP MASTER-SLAVE) +3.3D IC800 IC900 YMW832-CZ YMW832-CZ C854 C864 C874 C884 C894 C904 C935 MASTER 3/7 0.1u 0.1u 0.1u 0.1u 0.1u 0.1u 0.1u SLAVE 3/7 C855 C865 C875 C885 C895...
  • Page 150 ■ PNL 001 CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 220/10 C187 0.1u 220/10 C188 CN100 R126 Vo Max=-300mV PH11P E-SCL 001:T2,002:U2 0.1u R127 C185 001:Q2,002:S2 E-SDA 001:T2,002:U2 not installed TA100 C179 UMB10NTN C189 E-IC E-IC C118 7.7+0.3max C180 FT100 DGND 001:M1,002:U2 1 E1 1608 9.3mm US6K1TR...
  • Page 151 ■ PNL 002 CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 +3.3D 7.7+0.3max 9.3mm C351 470/10 R350 001:T2,001:M1 E-SCL R351 001:T2,001:M1 E-SDA 0.1u +3.3D C352 Vf(typ) C329 R:2.1V 7.7+0.3max C330 G:3.1 0.1u 9.3mm FT300 B:3.1 US6K1TR +3.3D TL331 TL334 C365 C364 LBA[0-2] LBA[0] R373 LABA[0] not installed DGND...
  • Page 152 ■ PNR (PNR, EN) CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 FFC SE Desc CN100 26FMZ-ST DGND DA_E[0] DA_E[0] DA_E[1] S_E[0-6] DA_E[1] DA_E[2] DA_E[2] DA_E[3] DA_E[3] DA_E[4] DA_E[4] DA_E[5] DA_E[5] DA_E[6] DA_E[6] DA_E[7] LA_E[1-6] DA_E[7] DA_E[8] DA_E[8] DA_E[9] DA_E[9] to PNL-CN103 D_E_RE D_E_RE D_E_RE LA_E[1] LA_E[1]...

  • Page 153: Emks

    ■ EMKS CIRCUIT DIAGRM (MONTAGE6/MONTAGE7) MONTAGE6/MONTAGE7 not installed not installed not installed MONTAGE6: to MKH-CN3 (Page 20: C-7) E-VKS MONTAGE7: to MKH-CN6 (Page 22: C-7) not installed not installed not installed not installed MONTAGE6: to MKH-CN1 (Page 20: F-7) MONTAGE7: to MKH-CN7 (Page 22: J-7) OP AMP OP AMP...

  • Page 154: Mk61L (Montage6)

    ■ MK61L CIRCUIT DIAGRM (MONTAGE6) MONTAGE6/MONTAGE7 to MKH-CN4 (Page 20: B-3) 28CC1-2000001484 ■ MK61L CIRCUIT DIAGRM (MONTAGE6)

  • Page 155: Mkh (Montage6)

    ■ MKH CIRCUIT DIAGRM (MONTAGE6) MONTAGE6/MONTAGE7 to MK61L-CN1 (Page 19: B-2) to EMKS-CN6 to EMKS-CN5 to PC SENSOR (Page 18: B-5) (Page 18: B-3) 28CC1-2000001483 ■ MKH CIRCUIT DIAGRM (MONTAGE6)

  • Page 156: Mkc (Montage7)

    ■ MKC CIRCUIT DIAGRM (MONTAGE7) MONTAGE6/MONTAGE7 to MKH-CN5 to MK76L-CN1 (Page 22: B-2) (Page 23: B-2) 28CC1-2001002090 ■ MKC CIRCUIT DIAGRM (MONTAGE7)
  • Page 157 ■ MKH CIRCUIT DIAGRM (MONTAGE7) MONTAGE6/MONTAGE7 to MKC-CN4 (Page 21: B-2) to EMKS-CN5 (Page 18: B-3) to PC SENSOR to EMKS-CN6 (Page 18: B-5) 28CC1-2001002091 ■ MKH CIRCUIT DIAGRM (MONTAGE7)

  • Page 158: Mk76L (Montage7)

    ■ MK76L CIRCUIT DIAGRM (MONTAGE7) MONTAGE6/MONTAGE7 to MKC-CN3 (Page 21: H-2) 28CC1-2001002088 ■ MK76L CIRCUIT DIAGRM (MONTAGE7)

This manual is also suitable for:

Montage 7
