Proline CNE8X Operating Instructions Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CNE8X
FOUR ENCASTRABLE
BUILT INOVEN
INBOUWOVEN

Advertisement

Table of Contents
loading

Related Manuals for Proline CNE8X

Summary of Contents for Proline CNE8X

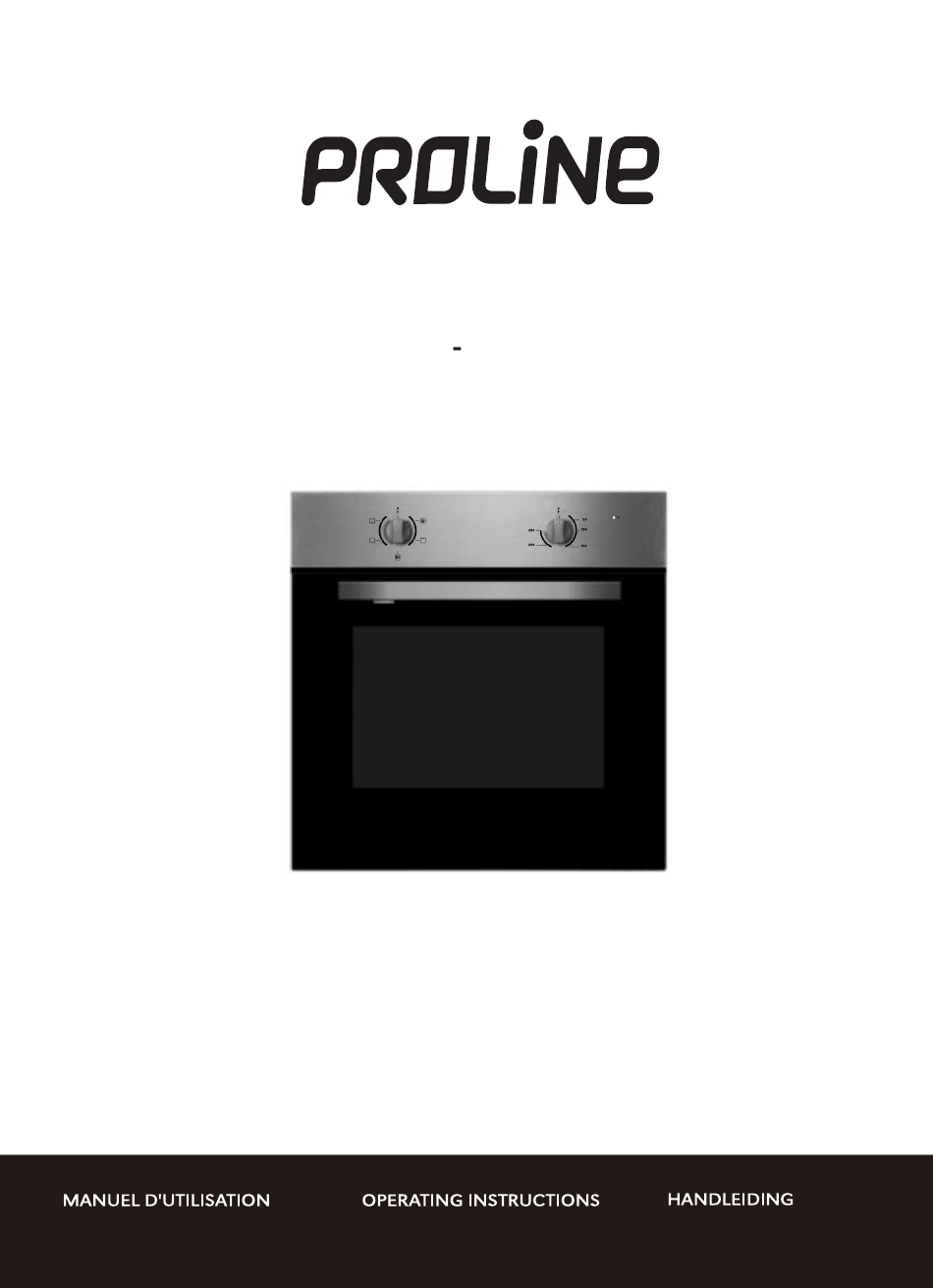

  • Page 1 CNE8X FOUR ENCASTRABLE BUILT INOVEN INBOUWOVEN...

  • Page 2: Table Of Contents

    INDEX ATTENTION .............................. 2 MISES EN GARDE IMPORTANTES ......................5 . DESCRIPTION DU FOUR .......................... .5 . Panneau de commande ........................Fonctions............................Accessoires du four................................................6 BRANCHEMENT ÉLECTRIQUE INSTALLATION ............................UTILISATION ..

  • Page 3: Attention

    ATTENTION Cet appareil est destiné à être utiliz dans des é applications domestiques et analogues telles que : -les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ; -les fermes ; -l’utilisation par les clients des hôtels,motels et autres environnements à...
  • Page 4 Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu’ils ne soient sous une surveillance con�nue. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
  • Page 5 haute température lorsque l’appareil fonctionne. MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de choc électrique. Toutes les cuissons se font porte fermée de préférence. Ne pas accrocher de linge ou de torchon à la poignée du four.

  • Page 6: Mises En Garde Importantes

    MISES EN GARDE IMPORTANTES e four doit être correctement installé et mis à la terre par un technicien qualifié. É vitez de porter des vêtements amples ou tombants si vous devez utiliser le four: Ils risqueraient de prendre feu au contact des résistances, et vous risqueriez de vous brûler.

  • Page 7: Accessoires Du Four

    Chaleur par le bas Idéal pour les daubes, le curry et tous les plats à cuisson lente. Traditionnel Idéal pour la cuisson à un seul étage, comme par exemple pour les tartes aux fruits et les pâtés de viande. Nécessite un préchauffage. Cette fonction garantit des économies d'énergie pendant la cuisson.

  • Page 8: Installation

    INSTALLATION Les chiffres ci-dessous correspondent aux dimensions requises pour une installation dans un meuble, sous plan ou en colonne. Les dimensions ci-jointes sont en mm. Étapes d’installation Veuillez monter les armoires en vous basant sur les données du « Schéma de montage d’armoire ». Avant l'installation, veuillez vérifier si la prise de courant est reliée à...

  • Page 9: Utilisation

    UTILISATION 1. Branchez le four. 2. Choisissez la fonction souhaitée en tournant le bouton de commande de fonction. 3. Mettez le bouton du thermostat sur la température souhaitée. 4. Pour éteindre le four, mettez le thermostat sur "0". Après chaque utilisation, remettez toujours les boutons de commande de l'appareil sur "0".

  • Page 10: Spécifications Techniques

    Vérifiez l'emplacement des grilles, les temps de cuisson et les températures. SPÉCIFICATIONS TECHNIQUES Veuillez trouver ci dessous la fiche technique du four domestique conformément à la réglementation de l'Union européenne n° 66/2014. Numéro de modèle CNE8X Type de four Four électrique Masse de l'appareil (M) 24.9 Nombre de cavités Source de chaleur par cavité...
  • Page 11 Dimensions du produit (LxPxH) 595*575*595mm Dimensions du compartiment du meuble (LxPxH) 560*570*600 Classe énergétique (lettre sur l’étiquette) * Consommation électrique (kWh) Fonction chauffage 0,79kWh/cycle Traditionnel Volume utile (litres) Taille : (Petit/Moyen/Grand) Grande Fabriqué en R.P. de Chine * Classe énergétique : A+++……D (A+++=économique D=moins économique) La méthode d'essai est en conformité...
  • Page 12 CONTENTS WARNINGS ..........................2 IMPORTANT SAFETY INSTRUCTIONS .................. DESCRIPTION OF THE OVEN ....................Control panel ........................Functions .......................... Oven accessories ......................ELECTRICAL CONNECTION ....................6 INSTALLATION ........................OPERATION ..........................CLEANING AND MAINTENANCE ................... TECHNICAL DATA SHEET ...................... IMPORTANT SAFETY INSTRUCTIONS PLEASE READ WARNINGS AND THE THE FOLLOWING SAFETY INSTRUCTIONS CAREFULLY...

  • Page 13: Warnings

    WARNINGS This appliance is intended to be used in household and similar applications such as: - staff kitchen areas in shops, offices and other working environments; - farm houses; - by clients in hotels, motels and other residential type environments; - bed and breakfast type environments.
  • Page 14 During use the appliance becomes hot. Care should be taken to avoid touching heating elements inside the oven. Do not use harsh abrasive cleaners or sharp metal scrapers to clean the oven door glass since they can scratch the surface which may result in shattering of the glass.
  • Page 15 The temperature of accessible surfaces may be high when the appliance is operating. WARNING: Ensure that the appliance is switched off before replacing the lamp to avoid the possibility of electric shock. The door should preferably be closed in all cooking modes.

  • Page 16: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS oven must be properly installed and grounded by a qualified technician. not wear loose or hanging garments when using the oven. could ignite if they touch a hot heating element and this may lead to the risk of burning yourself.

  • Page 17: Oven Accessories

    Oven accessories Wire shelf Roasting pan For dishes, cake tins and items for For baking and roasting or for roasting and grilling collecting fat Push the wire shelf / roasting pan between the guide bars in the oven. In case that the oven shelf and the roasting pan are inserted together, lay the wire shelf on the roasting pan.

  • Page 18: Installation

    INSTALLATION The figures below give the dimensions for installation to the furniture. The attached dimensions are in mm. Installation Steps Please make cabinets based on the data of "Cabinet diagram". Before installation, please check whether the power socket is grounded and the cabinet size meets the installation require-ments. Install the machine at the designated location in the kitchen and install it in an upright cabinet.

  • Page 19: Operation

    OPERATION 1. Plug the oven in. 2. Turn the function control knob to select the desired function. 3. Turn the thermostat control knob to select the desired temperature. 4. To switch off the oven, turn the thermostat control knob to “0”. Make sure the appliance control knobs are always in the "0"...

  • Page 20: Technical Data Sheet

    Check whether the lamp is defective. If it is, you can change it as described in section “Replacing the oven lamp”. If lower and upper heating elements do not cook equally: Control the shelf locations, cooking period and heat values. TECHNICAL DATA SHEET     Below is the sheet of domestic oven according to EU regulation No. 66/2014.    CNE8X Model identification       Type of oven  Electric oven  Mass of the appliance (M)  24.9 kg  ...
  • Page 21 Brand  Proline  Appliance type  Built‐in Oven  50 Hz - 60 Hz Rating / Supply Voltage and frequency  220‐240 V       Max power   2.1    Oven lamp power   25 W  Top heating element (W) 950  Bottom heating element (W)   1100  Cleaning (Enamel/catalytic/Pyrolytic)   Enamel  Net Weight  kg  24.9  Product dimension  (W*D*H) 595*575*595mm          Cabinet/furniture  cut‐out sizes (W*D*H)  560*570*600  Energy Class  (letter for the sticker) *   A  Energy consumption Kwh  Heating function Conventional  ...
  • Page 22 INHOUDSOPGAVE WAARSCHUWINGEN..........................2 BEL ANGRIJK E VEIL IGHEIDSVOORZORGEN ..................4 BESCHRIJVING VAN DE OVEN ........................ Bedieningspaneel..........................Functies ............................Ovenaccesso ires ..........................ELEKTRISCHE AANSLUITING ........................INSTALLATIE ............................. GEBRUIK ..............................REINIGEN EN ONDERHOUD........................TECHNISCH GEGEVENSBLAD ........................BELANGRIJKE VEILIGHEIDSVOORZORGEN l L EES DE VOLGENDE AANWIJZINGEN ZORGVULDIG GEBRUIKT...

  • Page 23: Waarschuwingen

    WAARSCHUWINGEN Dit apparaat is geschikt voor huishoudelijk gebruik en gelijksoortige toepassingen zoals: - kantines in winkels, kantoren en andere werkomgevingen; - boerderijen; - door gasten in hotels, motels en andere woonomgevingen - bed & breakfasts. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met een verzwakt zintuiglijk, lichamelijk of verstandelijk vermogen of een gebrek aan kennis en ervaring op voorwaarde...
  • Page 24 Een beschadigd netsnoer mag uitsluitend worden vervangen door de fabrikant, zijn reparatieservice of een persoon met gelijkaardige kwalificaties om gevaar te voorkomen. Tijdens het gebruik zal het apparaat warm worden. Vermijd aanraking met de verwarmingselementen binnenin de oven. Gebruik geen harde, bijtende schoonmaakmiddelen of scherpe metalen schrapers om het glas van de ovendeur te reinigen aangezien deze het oppervlak kunnen krassen en het glas...

  • Page 25: Belangrijke Veiligheidsvoorzorgen

    hoog zijn terwijl het apparaat in werking is. WAARSCHUWING: Zorg ervoor dat het toestel is uitgeschakeld vooraleer U de lamp vervangt om de kans op elektrocutie te vermijden. De deur blijft in alle bereidingsmodi bij voorkeur gesloten. Hang geen kledij of doeken om het handvat van de oven.

  • Page 26: Beschrijving Van De Oven

    robeer het apparaat niet op te tillen of verplaatsen door aan de deurhaak te trekken. ta niet toe dat kinderen op de geopende deur gaan klimmen of zitten. aal de stekker van het apparaat uit het stopcontact als u het lange tijd niet zal gebruiken.

  • Page 27: Elektrische Aansluiting

    Duw het draadrooster /de braadslee tussen de gleuven in de oven. Indien het ovenrek en de braadslee tegelijkertijd in de oven zijn geplaatst, dan kan U het draadrooster op de braadslee leggen. ELEKTRISCHE AANSLUITING Elektrische aansluitingen mogen alleen door een bekwame en bevoegde elektricien uitgevoerd worden.

  • Page 28: Gebruik

    Installatiestappen Zorg ervoor dat de kasten op de gegevens van het "kastenschema" zijn gebaseerd. Controleer vóór de installatie of het stopcontact is geaard en de kastafmeting voldoet aan de installatievereisten. Installeer het apparaat op de aangewezen locatie in de keuken en installeer het in een staande kast.

  • Page 29: Reinigen En Onderhoud

    4. Schroef daarna de glazen lampkap weer vast. van energie-efficiëntieklasse G. TECHNISCH GEGEVENSBLAD Hieronder vindt u de technische gegevens van de oven voor huishoudelijk gebruik die in overeenstemming zijn met EU verorderingsnr. 66/2014   Identificatie van model     CNE8X Soort oven Elektrische oven Gewicht van het apparaat (M) 24.9  kg  Aantal ruimtes  1 ...
  • Page 30   Merk  Proline  Apparaattype INBOUWOVEN  50 Hz - 60 Hz Voedingsspanning en frequentie 220‐240 V Max vermogen  2.1    Vermogen ovenlamp  25 W Bovenste verwarmingselement (W) 950 Onderste verwarmingselement (W)  1100 Reiniging (Email/katalystisch/Pyrolytisch) Email Netto gewicht kg 24.9  Afmetingen product (B*D*H) 595*575*595mm   Uitsparing kast/meubilair (B*D*H) 560*570*600 Energieklasse (letter voor de sticker) *  A  Energieverbruik Kwh    Verwarmingsfunctie       ...
  • Page 31 Descriçào do produto: Marque – Proline Brand /Merk /Marca: Référence commerciale – CNE8X Model number: /Modelnummer / Numero de modelo / Numero do modelo: L’objet de la déclaration décrit ci-dessus est conforme à la législation d’harmonisation de l’Union applicable :...
  • Page 32 Reference number Title ☒ 2014/30/EU EMC Directive (EMC) ☒ 2014/35/EU Low Voltage Directive (LVD) ☒ 2009/125/EC Eco design requirements for energy-related products (ErP) ☒ 2011/65/EU & (EU) 2015/863 RoHS EMC: EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN IEC 61000-3-2:2019 EN 61000-3-3:2013+A1:2019 LVD : EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019 EN 60335-2-6:2015+A1:2020+A11:2020 EN 62233:2008...
