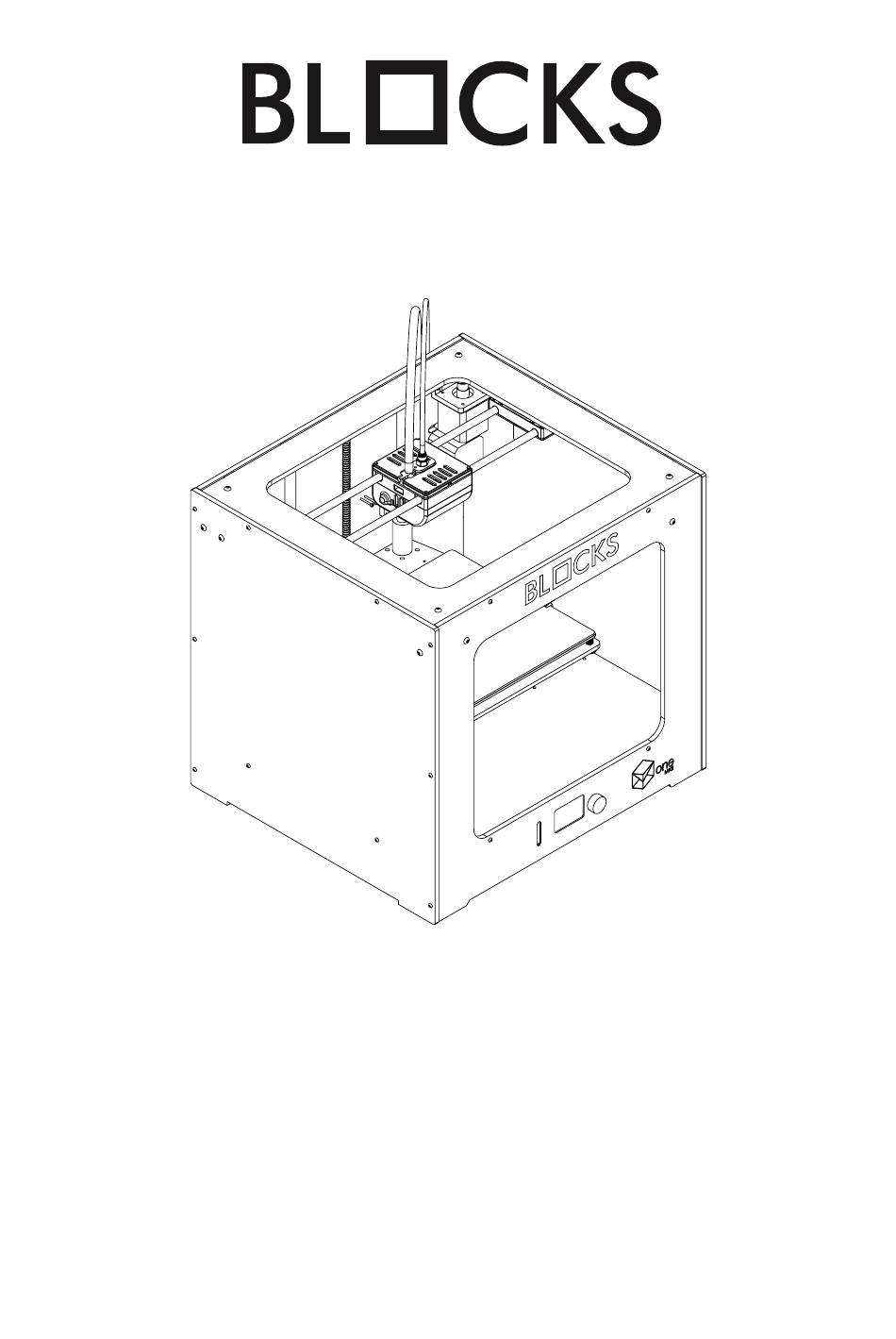

- Page 1 ONE MKII USER GUIDE MANUAL DE UTILIZADOR...
- Page 2 English 03-29 Português 33-60...
-
Page 3: Limitation Of Liability
The user manual of this product refers to the “Blocks One MKII” 3D printer. For the correct use of the equipment, the user must follow this user manual strictly. This electro-mechani- cal equipment is intended for the creation of digitally shaped parts or models through the deposition of molten thermoplastics. - Page 4 Security Introduction Installation Unpacking Slicer Installation Build platform calibration and leveling Level plate Nozzle Adjustment Operation Doing a print Setting up the printer directly on the screen Maintenance Rod Lubrication Belt tensioning Cleaning and main tenance of the extruder Nozzle clearing Troubleshooting...
- Page 5 3. This machine have moving components that can cause injury if handled while the printer is operating. 4. The nozzle in Blocks One MKII operates at high temperatures, so it should never be touched in the heating and cooling processes or while the machine is printing.
- Page 6 Where you can see information about machine status and printing pr ocess. LCD Screen For navigation and selection in the menus visible on the LCD screen. Selection button User manual BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 7 Introduction Extruder illustration Fitting Fitting Clip Component responsible for the tension of the extrude Hige Tension Spring This component serves to thermally insulate the heating block and nozzle Filament Run Out Sensor User manual BLOCKS ONE MKII...
- Page 8 Replaceable component with a reduced diameter that allows accurate deposition of the melted plastic. Note: the tightening tension should always be between the nozzle and the heatbreaker and not between the nozzle and the heating block. User manual BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 9 15 - 30 °C, 10 - 90% Environmental Conditions Printer storage conditions 5 - 35 °C Firmware Software Recommended slicer Cura Supported Operating System Windows, Mac OSX, Linux File types for slicer gcode User manual BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
-
Page 10: Installation
(can be seen on the screen when the printer is switched on) is the latest version available. After you have unboxed the Blocks One MKII you will need to go to our website to the prod - User manual BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO... - Page 11 (https://ultimaker.com/software/ultimaker-cura) and click on "Download for free". After clicking on download, just choose your operating system, in this case it will be Wind ows When the download is complete, you can open the setup file. User manual BLOCKS ONE MKII...
- Page 12 Slicer Software 3. We recommend that you leave the configuratios defaults, just click “Next” in all the steps. Manual do Utilizador BLOCKS RD50 User manual BLOCKS ONE MKII...
-
Page 13: Build Platform Calibration And Leveling
Attention: Make sure that the glass is in the heated plate and properly align with it and also the bulldog clips are in the position as shown in the next page. Main Screen User manual BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII... - Page 14 Installation Calibration piece positioning Heated plate and glass alignment Correct Incorrect User manual BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 15 Plate knob adjacent to the nozzle position in the correct direction (you will have to adjust three knobs) Attention: Execute this step (level plate) at least two times. Plate knobs that should be adjusted User manual BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 16 Installation Main Screen User manual BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 17 3.4. By rotating the LCD knob, adjust the distance of the plate to the nozzle until you feel a light pressure on the paper. Paper sheet between the nozzle and build plate User manual BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 18 Installation Main Screen User manual BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
-
Page 19: Operation
4. Wait while the hotend reaches the set temperature same time, and just above the extruder. the process or wait for the machine to do it after thirty beeps. Note: User manual BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII... - Page 20 Operation Main Screen User manual BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 21 Operation Main Screen User manual BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
-
Page 22: Doing A Print
Make sure that the print characteristics are correct for the material to be used and the print quality you want. Also check that the selected machine is the Blocks one MKII. 2. Press the on-screen button once, rotate until you select Print from SD and press it again. - Page 23 User manual BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 24 Operation Main Screen User manual BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
-
Page 25: Setting Up The Printer Directly On The Screen
Operation 04.4 Setting up the printer directly on the screen The Blocks One MKII printer gives the user the option of controlling various parameters directly on the machine, either in standby mode or during printing. In stand by mode: 1. Auto home - Serves to reposition the print head at the origin of the spatial coordinates. - Page 26 5. Stop print– It completely cancels the printing. Ple a se note that it is no longer r e coverable. Main Screen 6. Tune - allows the operator to directlyc hanges omeo ft he printing parameters andc hange User manual BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 27 Operation Main Screen User manual BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
-
Page 28: Cleaning The Nozzle
Xloader 2. Open the Xloader. 5. Select the board - Mega (ATMEGA2560). 6. Check that the baud rate is at 115200 and press the upload button. The process takes between 1 and 5 minutes. User manual BLOCKS ONE MKII... -
Page 29: Rod Lubrication
Then, with a steel brush or sharp object, remove all the plastic parti- cles that are inside. After the cleaning procedure close the hinge e put the screw and the spring on the original place. User manual BLOCKS ONE MKII... -
Page 30: Maintenance
This process should be relatively smooth and if you cannot get the needle through, contact Blocks customer service immediately. and at the same time relieving the tension of the extruder hinge. -
Page 31: Troubleshotting
Plastic strings on the object Print blower Ensure that this part is working during printing Extrusion problems Perform a maintenance procedure on the extruder Nozzle Clogging Unclog the nozzle mended by Blocks User manual BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO... - Page 32 English 03-29 Português 33-60...
-
Page 33: Limitação De Responsabilidade
Por favor leia o manual de utilizador e restante documentação que acompanha o produto preende todos os conteúdos descritos no manual de utilizador. O manual de utilizador deste produto é referente à impressora 3D “Blocks One MKII”. Para o uso correcto do equipamento, o utliziador deve seguir estritamente este manual. Este equipamento electroamecânico destina-se à... -
Page 34: Resolução De Problemas
Segurança Introdução Instalação Desempacotamento Instalação Slicer C alibração e nivelamento da plataforma de impressão Nivelamento do prato Funcionamento Manutenção Limpeza do nozzle Tensão das correias Limpeza e manutenção do extrusor Desentupimento do nozzle Resolução de Problemas... - Page 35 Segurança Segurança 1. A Blocks One MKII deve ser sempre utilizada com os acessórios fornecidos com a impresso- 2. Nunca utilizar cabos de alimentação danificados. 3. A Blocks One MKII tem componentes móveis que podem causar ferimentos se forem manuseados enquanto a impressora estiver em funcionamento.
- Page 36 Conjunto de componentes onde se inclui o prato que serve de base às de impressão impressões. Slot para cartão SD Ecrã LCD Botão de selecção Permite a navegação e selecção nos menus visíveis no ecrã LCD. Manual de Utilizador BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 37 Componente que permite aliviar a tensão no filamento facilitando a sua inseração Sensor de fim de Sensor de filamento que detecta se o filamento terminou ou quebrou e coloca a impressora em pausa. filamento Manual de Utilizador BLOCKS ONE MKII...
- Page 38 Componente substituível com um diâmetro reduzido que permite a deposição exacta do material fundido. Nota: a tensão de aperto será sempre entre o nozzle e o heatbreaker e não entre o nozzle e o bloco de aqueciemento. Manual de Utilizador BLOCKS ONE MKII...
- Page 39 15 - 30 °C, 10 - 90% Condições de armazenamento 5 - 35 °C Programas Firmware Firmware baseado em marlin Slicer recomendado Cura Sistemas Operativos Windows, Mac OSX, Linux gcode Manual de Utilizador BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 40 (pode ser vista no ecrã ao ligar a impressora) com a versão mais recente disponível. Após ter desembalado a Blocks One MKII será necessário ir ao nosso website à página do e resoluções. Neste tutorial vais aprender como instalar o Ultimaker Cura 4.9.0 e como conectar o soft- ware de impressão à...
- Page 41 Depois de clicar em descarregar, basta escolher o seu sistema operativo, neste caso, será o Windows. Quando o download estiver concluído, abra o arquivo de configuração. © Blocks LDA, All rights reserved - Todos os direitos reservados Manual de Utilizador BLOCKS ONE MKII www.blockstec.com...
- Page 42 Instalação 3. Recomendamos que deixe os padrões de configuração e, para isso, basta clicar em “Avançar” em todas as etapas. © Blocks LDA, All rights reserved - Todos os direitos reservados Manual de Utilizador BLOCKS ONE MKII www.blockstec.com...
- Page 43 Atenção: É obrigatório seguir este processo na ordem representada aqui. 1. Calibrate probe 1.1. No menu seleccionar 1.3. Coloque a peça de calibração no sítio certo como representado nas imagens seguintes. Ecrã Inicial Manual de Utilizador BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 44 Instalação Posicionamento da peça de calibração Alinhamento do vidro com a plataforma aquecida Correcto Incorrecto Manual de Utilizador BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 45 2.2. Siga as indicações na tela para ajustar a altura da placa girando a maçaneta do prato Atenção: Execute este passo (nivelar o prato) pelo menos duas vezes. Maçanetas do prato que devem ser ajustadas Manual de Utilizador BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 46 Instalação Ecrã Inicial Manual de Utilizador BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 47 3.4. Com o botão do LCD, ajuste a distância do prato ao nozzle até sentir uma ligeira pressão no papel. Folha entre o nozzle e o prato de impressão Manual de Utilizador BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 48 Instalação Ecrã Inicial Manual de Utilizador BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 49 último passo até a máquina o terminar. Manual de Utilizador BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 50 Funcionamento Ecrã Inicial Manual de Utilizador BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 51 Funcionamento Ecrã Inicial Manual de Utilizador BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
-
Page 52: Fazer Uma Impressão
Funcionamento Fazer uma impressão 04.2 está seleccionada é a Blocks One MKII. 2. Pressione o botão do ecrã uma vez, rode até seleccionar Print from SD e volte a pressionar mais uma vez. A qualidade de impressão está directamente relacionada com a diferença de altura entre cama- também será... - Page 53 Funcionamento Ecrã Inicial Manual de Utilizador BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 54 Manual de Utilizador BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 55 Funcionamento Ecrã Inicial Manual de Utilizador BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 56 Funcionamento 04.4 A impressora Blocks One MKII oferece ao utilizador a opção de controlar diversos parâme- tros directamente no equipamento, seja em modo stand by, seja durante a impressão. Em modo stand by: 1. Auto home - serve para efectuar o reposicionamento da cabeça de impressão na origem das coordenadas espaciais.
- Page 57 6. Tune - permite ao operador alterar directamente alguns parâmetros de impressão e Hot End, a temperatura da cama quente, a velocidade do Blower de arrefecimento e o Manual de Utilizador BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
- Page 58 Funcionamento Ecrã Inicial Manual de Utilizador BLOCKS ONE MKII ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
-
Page 59: Limpeza Do Nozzle
Remoção de objectos e limpeza do prato de impressão O prato de impressão na Blocks One MKII é de vidro o que garante a sua planicidade mas que não proporciona uma óptima adesão. É necessário a adição de um produto para pro- mover a adesão do objecto ao prato para além de garantir que o prato se encontra nivelado... -
Page 60: Tensão Das Correias
Após o procedimento de limpeza volte a fechar a alavanca e coloque o parafuso e a mola na posição original. Manual de Utilizador BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII... -
Page 61: Desentupimento Do Nozzle
5. Se tiver difculdade no passo anterior utilize a agulha fornecida com o equipamento e lado oposto da inserção. Este processo deve ser relativamente suave e caso não consiga fazer passar a agulha contacte imediatamente o serviço de apoio ao cliente Blocks. tempo aliviando a tensão da patilha do extrusor. - Page 62 Limpar o pinhão Blower da impressão durante a impressão Problemas de extrusão Efectuar a manutenção do extrusor Entupimento do nozzle Desentupir o nozzle de qualidade recomendado pela Blocks Manual de Utilizador BLOCKS ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
