Summary of Contents for Blocks R21

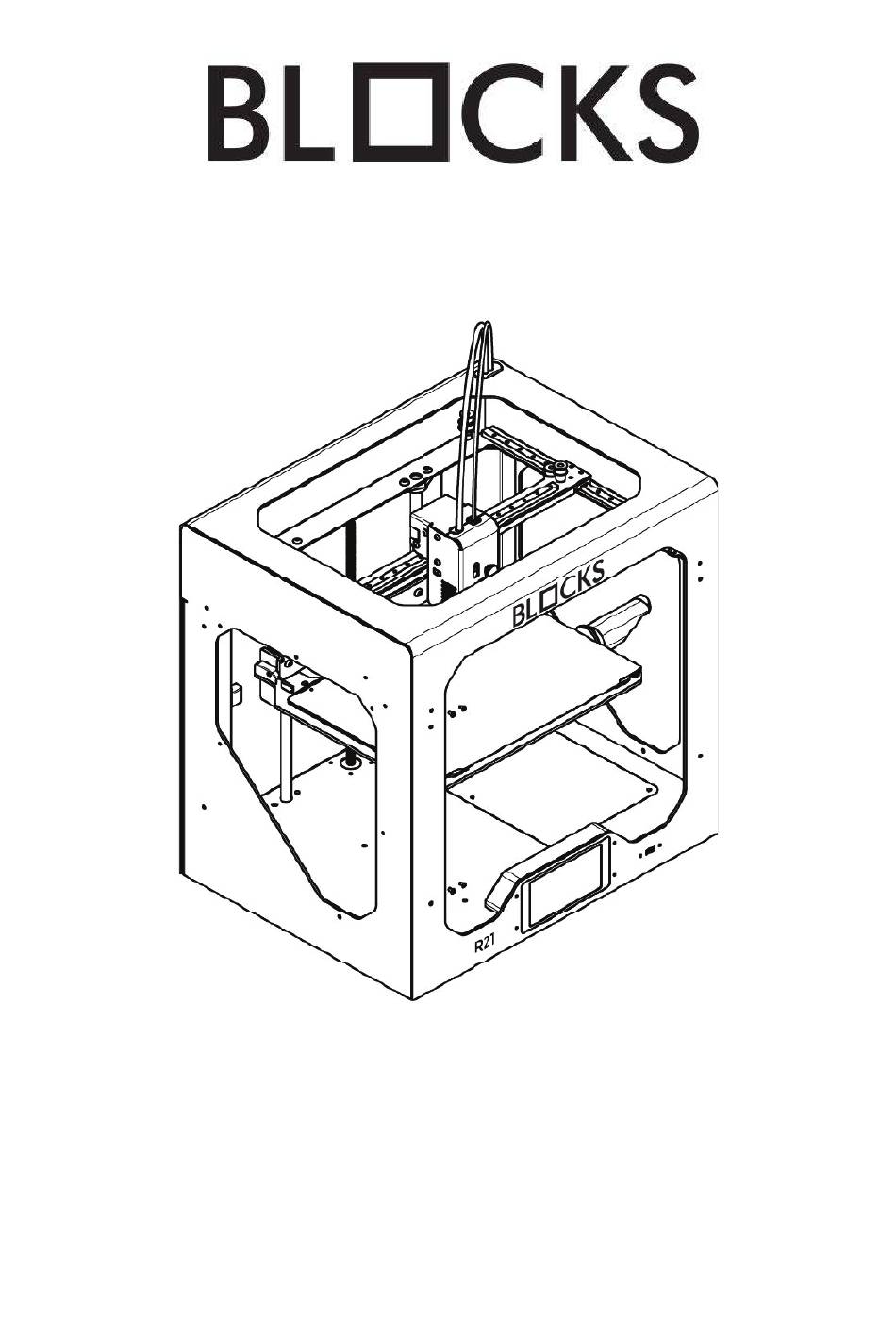

  • Page 1 User Manual Manual de Utilizador...
  • Page 2 English 2 - 34 Português 38 - 70...

  • Page 3: Table Of Contents

    Contents Disclaimer Warranty Safety and Compilance Safety Information Hazards Introduction Components Layout Specifications Unboxing What’s in the Box Hardware Installation Slicer Software Installation Operation Touchscreen Calibration Level Plate Nozzle Adjustment Load Filament Preparing a Print Load Model Print Preview Starting a Print During the Print Remove the Print Remove the Support...

  • Page 4: Disclaimer

    The lack of attention or understanding of the manual may lead to personal in- juries, inferior performance or damage to the Blocks 3D printers. Be aware that Blocks 3D printers have moving parts that can cause jams and heating sources that can cause burns.

  • Page 5: Warranty

    Dualtech LDA (herein referred to as BLOCKS) for the Purchaser (herein referred to as the “User”) of the 3D printer R21 (herein referred to as the “Product”). This warranty card provided with the product is subject to the following terms and conditions. Ser - vice under this warranty is provided by BLOCKS and / or Authorized 1.
  • Page 6 If the equipment has been pur - chased from a Blocks dealer, this claim must be sent directly to the point of sale where the Blocks product was purchased, with a copy to info@blockstec.com and to the ad - dress Avenida da Quinta Grande nº30L, Alfragide, 2610-161 Amadora, Portugal.
  • Page 7 BLOCKS. 3. Software Support Any software delivered with the Product is provided “as-is”. BLOCKS does not guaran - tee uninterrupted or error-free operation of any software provided with the Product.
  • Page 8 BLOCKS. If a service request is necessary, End User must contact BLOCKS and the technical sup - port team will provide the following steps for the End-User to follow in order to provide the best technical support.
  • Page 9 It does not apply to software issues or customer induced damages or circumstances such as but not limited to: 1. The Product in question was purchased directly from BLOCKS or any of its resellers; 2. The Product was not sold as used, refurbished or defective;...
  • Page 10 - ince. The BLOCKS warranty is valid in all countries/regions or locations in which BLOCKS sup - ports this equipment and in which it has been marketed. The level of warranty service you receive may vary by local standards.
  • Page 11 Your data may be transferred to and processed in any country where BLOCKS or its af - filiated companies maintains offices which include countries outside of the European Union, the mandatory laws of which do not guarantee a data protection level equiva - lent to the laws of EU member states.
  • Page 12 11. International Warranty and Support This Warranty applies in any country that is part of the European Union. Additionally this Warranty entitles You during the Warranty Period to international BLOCKS warran - ty service in Europe, with the following additional restrictions: 1.

  • Page 13: Safety And Compilance

    Blocks 3D printers generate high temperatures and have hot moving parts that can • cause injury. Never reach inside Blocks 3D printer while they are in operation. Always control the printer with the touchscreen at the front or the power switch at the back.
  • Page 14 There is a potential risk of electrical shock in the machine, disconnect all power sources before servicing. Warning 3D printing thermoplastics may result in the release of e particles (UFPs) and volatile organic compounds (VOCs) depending on the thermoplastic used and settings of the 3D printer. User manual BLOCKS R21...

  • Page 15: Introduction

    Components layout 1. Status Led 2. Print Head 3. Build Plate 4. Touchscreen 5. USB Port 6. Spool Holder 7. Filament Feeder 8. Print Core Knob 9. Power Socket 10. Ethernet Socket 11. Filter Power Socket User manual BLOCKS R21...

  • Page 16: Specifications

    471 x 360 x 495 mm (18.5 x 14.1 x 19.5 in) Net weight 18 kg (39.6 lbs) Electrical requirements Voltage 230 VAC Frequency 50 Hz Power consumption 320 W Software Supplied Software Cura Slicer Supported OS MacOS, Windows and Linux User manual BLOCKS R21...

  • Page 17: Unboxing

    Unboxing What’s in the box Blocks R21 Print Test Print Core ST 0.4 Power Cable USB drive Spool Holder Build Plate Spatula Adhesion Stick Tweezers Filament Spool Allen Keys Warranty Calibration Paper User manual BLOCKS R21...

  • Page 18: Hardware Installation

    Hardware installation 1. Connect the Bowden tube and insert the clip 2. Place the flexible build plate on the heated bed and make sure the two slots are cor- rectly placed as shown in the picture below User manual BLOCKS R21...
  • Page 19 Unboxing 3. Assemble and install the spool holder 4. Place the filament spool on the spool holder User manual BLOCKS R21...
  • Page 20 Unboxing 5. Connect the power cable and turn on the machine 6. Insert the Print Core and screw the knob. Make sure that the print head LED turns to green. User manual BLOCKS R21...

  • Page 21: Slicer Software

    1. Install ultimaker cura 5.3.1 on your PC. To do so, just go to the Ultimaker Cura website (https://ultimaker.com/software/ultimaker-cura) and click on "Download for free". After clicking on download, just choose your operating system, in this case it will be Windows 2. When the download is complete, you can open the setup file. User manual BLOCKS R21...
  • Page 22 Slicer Software 3. We recommend that you leave the configuration defaults, just click "Next" in all the steps. User manual BLOCKS R21...

  • Page 23: Operation

    4d. Access information about the machine such as latest firmware update 4e. Total operation time among others 4f. Execute factory reset 5. Nozzle Temperature - Current/Target 6. Bed Temperature - Current/Target 7. Print Core type and Nozzle Diameter 8. Filament Type 9. Wi-Fi Signal User manual BLOCKS R21...

  • Page 24: Calibration

    5. Execute the level plate, at the moment of instalation, with it at least two times. If the printer is moved from the original place or some maintenance is done to the printing plate then the calibration process should be done again to ensure a correct levelling. User manual BLOCKS R21...

  • Page 25: Nozzle Adjustment

    3. Put a thin paper sheet between the nozzle and build plate. 4. Select the step value and then by pressing the up and down arrows, adjust the dis - tance of the plate to the nozzle until you feel a light pressure on the paper. User manual BLOCKS R21...

  • Page 26: Load Filament

    At this point tap the load procedure and once the machine starts beeping directly insert the filament in the print head and reconnect the PTFE tube at the end of the procedure. User manual BLOCKS R21...
  • Page 27 1. Tap the Filament option on the left of the screen . 2. Then select Unload Filament option. 3. Choose the type of material to be Unloaded . 4. Wait while the hotend reaches the set temperature. 5. Pull the filament. User manual BLOCKS R21...

  • Page 28: Preparing A Print

    Operation 07.7 Preparing a print 1. Open file. 2. Printer selection panel. 3. Preview. 4. Filament and nozzle select. 5. Print settings panel. 6. Slice button. 7. 3D viewer. 8. Camera position tool. 9. Adjustment tools. User manual BLOCKS R21...

  • Page 29: Load Model

    Make sure that the print characteristics are correct for the material to be used and the print quality you want. Also check that the selected machine is the Blocks R21. Once you are satisfied with the results save the gcode file...

  • Page 30: Starting A Print

    07.7.3 Starting a print 1. Insert the USB Drive into the USB slot next to the screen. 2. Remove the build plate and apply some of the adhesive spray provided by Blocks. Print 3. Press the option on the touchscreen.

  • Page 31: During The Print

    Stop - It completely cancels the printing and resets all the target temperatures. NOTE This print will not be recoverable. Pause - allows you to pause the printing to clear any dirt that may have appeared and resume printing where it left off. User manual BLOCKS R21...

  • Page 32: Remove The Print

    It is advised to wear protective gloves when removing the support structure because of the sharp corners that the support structure might have. Remove the majority of the support by using pliers and for the remaining traces use cutting pliers or tweezers User manual BLOCKS R21...

  • Page 33: Maintenance

    2 screws of the LCD cover and insert the micro SD card in the LCD with the new firmware inside of it. Now you can turn ON the machine and the firmware will install automatically. After that you can put the LCD cover back in place. User manual BLOCKS R21...

  • Page 34: Axislubrification And Cleaning

    Over time the belts may lose some tension. To adjust the tension, the operator must unscrew the 3 screws that are holding each motor in place. Then pull the motor on op - posite way of belt and tighten the screws again. User manual BLOCKS R21...

  • Page 35: Cleaning And Maintenance Of The Extruder

    2. In case of having a nozzle clogg or a malfunction In order to switch the print core tap the switch print core button on the Utilities option and then follow the instructions on the touchscreen. User manual BLOCKS R21...

  • Page 36: Troubleshooting

    Plastic strings on the object Print blower during print Perform a maintenance proce - Extrusion problems dure on the extruder Nozzle Clogging Unclog the nozzle Try using a quality filament rec- Bad quality filament ommended by Blocks User manual BLOCKS R21...
  • Page 37 English 2 - 34 Português 38 - 70...
  • Page 38 Conteúdo Isenção de Responsabilidade Garantia Segurança e Conformidade Informação de Segurança Perigos Introdução Esquema de componentes Especificações Desembalar O que está na caixa Instalação Hardware Slicer Software Instalação Funcionamento Ecrã táctil Calibração Nivelar cama Ajustar o Nozzle Carregar Filamento Preparar Impressão Carregar modelo Pré-visualização da impressão Imprimir...

  • Page 39: Isenção De Responsabilidade

    Este manual do utilizador descreve as etapas de segurança obrigatórias para uma experiência segura com as impressoras 3D Blocks, leia e entenda todo o conteúdo deste manual do utilizador. A falta de atenção ou compreensão do manual pode levar a lesões pessoais, desempenho inferior ou danos às impressoras 3D Blocks.

  • Page 40: Garantia

    Garantia A garantia do fabricante (BLOCKS) (aqui referida como a "Garantia") é fornecida pela Dualtech LDA (aqui referida como BLOCKS) para o Comprador (aqui referido como o "Utilizador") da impressora 3D R27 (aqui referida como o "Produto"). Este cartão de garantia fornecido com o produto está...
  • Page 41 BLOCKS terão garantia pela duração restante dos componentes originais, mas não menos de três meses. O Centro de Reparos pode carregar o firmware mais recente. A BLOCKS não irá restaurar ou não irá transferir quaisquer dados ou software da mídia de armazenamento origi- nal (ou seja, cartão de memória SD) Produto.
  • Page 42 Pro- duto. Esta garantia cobre o hardware do Produto. A BLOCKS fornecerá suporte técnico para o soft- ware pré-instalado do Produto somente quando se tratar do bom funcionamento do hardware.
  • Page 43 Ao entrar em contato com o Atendimento ao Cliente da BLOCKS, siga as seguintes orientações: a. Antes de entrar em contato com o suporte técnico da BLOCKS, certifique-se de ter o Produ- to à sua frente e que está ligado, se possível. Esteja também pronto para fornecer o número de série do Produto, o nome do modelo e o comprovante de compra;...
  • Page 44 Não se aplica a problemas de software ou danos induzidos pelo clienteou circun- stâncias como, mas não limitadas a: 1. O Produto em questão foi adquirido diretamente da BLOCKS ou de algum de seus revende- dores; 2. O Produto não foi vendido como usado, recondicionado ou com defeito;...
  • Page 45 O nível de serviço de garantia que você recebe pode variar de acordo com os padrões locais. A BLOCKS não alterará a forma, adequação ou função do equipamento para torná-lo operacional em um país/região para o qual nunca foi destinado a funcionar por motivos legais ou regulatórios.
  • Page 46 Seu Produto não necessitar de assistência. 10. Propriedade abandonada Após o reparo do seu produto, ou se você não concordar com a oferta de reparo, a BLOCKS devolverá seu produto pelo método de RMA acordado. Se Você não retirar Seu Produto, ou se a entrega não for possível no endereço fornecido por Você, a BLOCKS enviará...
  • Page 47 Esta Garantia aplica-se a qualquer país que faça parte da União Europeia. Além disso, esta Garantia lhe dá direito durante o Período de Garantia ao serviço de garantia internacional BLOCKS na Europa, com as seguintes restrições adicionais: l. Alguns serviços e/ou peças de reposição podem não estar disponíveis em todos os países.

  • Page 48: Segurança E Conformidade

    • Não guarde itens dentro da impressora; • Os produtos Blocks 3D não se destinam ao uso por pessoas com deficiência física e/ou ou mentais, ou falta de experiência e conhecimento, a menos que sejam supervisionados ou tenham recebido instruções sobre o uso do aparelho por uma pessoa responsável por sua segu-...
  • Page 49 Perigo Os termoplásticos de impressão 3D podem resultar na liberação de partículas ultra- finas (UFPs) e compostos orgânicos voláteis (VOCs), dependendo do termoplástico usado e das configurações da impressora 3D. Manual de Utilizador BLOCKS...

  • Page 50: Introdução

    3. Prato de Impressão 4. Ecrã táctil 5. Entrada USB 6. Suporte para rolo de filamento 7. Entrada de filamento 8. Parafuso Print Core 9. Entrada de energia 10. Entrada de Ethernet 11. Entrada para filtro de particulas Manual de Utilizador BLOCKS...

  • Page 51: Especificações

    471 x 360 x 495 mm (18.5 x 14.1 x 19.5 in) Peso líquido 18 kg (39.6 lbs) Requesitos elétricos Tensão 230 VAC Frequência 50 Hz Consumo energético 320 W Software Software fornecido UltimakerCura Slicer Compatibilidade MacOS, Windows e Linux Manual de Utilizador BLOCKS...

  • Page 52: Desembalar

    O que está na caixa? Teste de impressão Print Core ST 0.4 Cabo de enrgia USB drive Blocks R21 Suporte Filamento Prato de Impressão Espatula Tubo de adesão Pinça Rolo Filamento Chaves Allen Garantia Papel de Calibração Manual de Utilizador BLOCKS...

  • Page 53: Instalação Hardware

    Instalação do Hardware 1. Conecte o tubo Bowden e insira o clipe 2. Coloque o prato de impressão flexível na cama quente e certifique-se de que as duas ranhuras estão colocadas corretamente conforme mostrado na imagem abaixo Manual de Utilizador BLOCKS...
  • Page 54 Desembalamento 3. Monte e instale o suporte para o rolo de Filamento 4. Coloque o rolo de filamento no suporte do mesmo. Manual de Utilizador BLOCKS...
  • Page 55 Desembalamento 5. Conecte o cabo de alimentação e ligue a máquina 6. lnsira o Print Core e aperte o parafuso. Certifique-se de que o LED da cabeça de impressão fique verde. Manual de Utilizador BLOCKS...

  • Page 56: Slicer Software

    1. lnstale o Ultimaker Cura 5.3.1 no seu PC. Para isso, basta entrar no site do Ultimaker Cura (https://ultimaker.com/software/ultimaker-cura) e clicar em "Descarregar gratuita- mente". Depois de clicar em descarregar, basta escolher o seu sistema operativo, neste caso, será o Windows. 2. Quando o download estiver concluído, abra o arquivo de configuração. Manual de Utilizador BLOCKS...
  • Page 57 Slicer Software 3. Recomendamos que deixe os padrões de configuração e, para isso, basta clicar em "Avançar" em todas as etapas. Manual de Utilizador BLOCKS...

  • Page 58: Funcionamento

    4e.Tempo total de operação entre outros 4s.Executar redefinição de fábrica. 5. Temperatura do Nozzle -Atual/alvo 6. Temperatura do Cama -Atual/alvo 7. Tipo de Print Core e diâmetro do Nozzle 8. Tipo de Filamento 9. Sinal Wi-Fi Manual de Utilizador BLOCKS...

  • Page 59: Calibração

    Nivele a Cama, no momento da instalação, pelo menos duas vezes. Se a impressora é movida do local original ou alguma manutenção é feita, o processo de calibraçãodeve ser feito novamente para garantir um nivelamento correto. Manual de Utilizador BLOCKS...

  • Page 60: Ajustar O Nozzle

    3. Coloque uma folha de papel fina entre o Nozzle e o Prato de Impressão. 4. Selecione o valor do passo e, em seguida, pressionando as setas para cima e para baixo, ajuste a distância do Prato ao Nozzle até sentir uma leve pressão no papel. Manual de Utilizador BLOCKS...

  • Page 61: Carregar Filamento

    Neste ponto, toque no procedimento de carre- gamento e assim que a máquina começar a apitar, insira diretamente o filamento na cabeça de impressão e reconecte o tubo de PTFE no final do procedimento. Manual de Utilizador BLOCKS...
  • Page 62 Toque na opção Filamento à esquerda da tela. 2. Em seguida, selecione Descarregar Filamento opção. 3. Escolha o tipo de material a ser Descarregado. Aguarde enquanto o hotend atinge a temperatura definida. Puxe o filamento. Manual de Utilizador BLOCKS...

  • Page 63: Preparar Impressão

    2. Painel de seleção de impressora. 3. Pré-visualizar. 4. Filamento e seleção do Nozzle. 5. Painel de configurações de impressão. 6. Botão de Slice. 7. Visualizador 3D. 8. Ferramenta de posição da câmera. 9. Ferramentas de ajuste. Manual de Utilizador BLOCKS...

  • Page 64: Carregar Modelo

    Certifique-se de que as características de impressão estejam corretas para o material a ser usado e a qualidade de impressão desejada. Veri- fique também se a máquina selecionada é o Blocks R2l. Quando estiver satisfeito com os resultados, salve o arquivo gcode em uma unidade USB.
  • Page 65 Começar a imprimir l. Insira a unidade USB no slot USB próximo à tela. 2. Remova o prato e aplique um pouco do spray adesivo fornecido pela Blocks. 3. Pressione a opção Imprimir no LCD. 4. Selecione o arquivo que deseja imprimir e confirme.

  • Page 66: Durante A Impresão

    Parar - Cancela completamente a impressão e redefine todas as temperaturas alvo. NOTA Esta impressão não será recuperável Pausa - Permite pausar a impressão para limpar qualquer sujidade que possa ter apare- cido e retomar a impressão de onde parou. Manual de Utilizador BLOCKS...

  • Page 67: Remover Impressão

    É aconselhável usar luvas de proteção ao remover a estrutura de suporte devido aos cantos afiados que a estrutura de suporte pode ter. Remova a maior parte do suporte usando um alicate e para os traços restantes use um alicate de corte ou pinça Manual de Utilizador BLOCKS...

  • Page 68: Manutenção

    2 parafusos da tampa do LCD e insira o cartão micro SD no LCD com o novo firmware dentro dele. Agora pode ligar a máquina e o firmware será instalado automati- camente. Depois disso, coloque a tampa do LCD de volta no lugar. Manual de Utilizador BLOCKS...

  • Page 69: Lubrificação Dos Eixos E Limpeza

    Com o tempo, as correias podem perder alguma tensão. Para ajustar a tensão, o operador deve desapertar os 3 parafusos que prendem cada motor no lugar. Em segui- da, puxe o motor no sentido oposto da correia e aperte os parafusos novamente. Manual de Utilizador BLOCKS...

  • Page 70: Limpeza E Manutenção Do Extrusor

    O operador pode querer alterar a configuração do Nozzle; Em caso de entupir ou de avaria no Nozzle Para mudar o Print Core toque na opção "Trocar Print Core" na opção Utilidades e, em seguida, siga as instruções do ecrã tátil. Manual de Utilizador BLOCKS...

  • Page 71: Solucionar Problemas

    Lubrifique com massa de máquina no objeto impresso Rolamentos do eixo vertical Lubrifiqu com óleo de máquina Tente usar um filamento de qualidade recomendado pela Blocks. Extrusão inconsistente Execute o procedimento de manutenção na extrusora Verifique se não há variações de Variação de temperatura...
