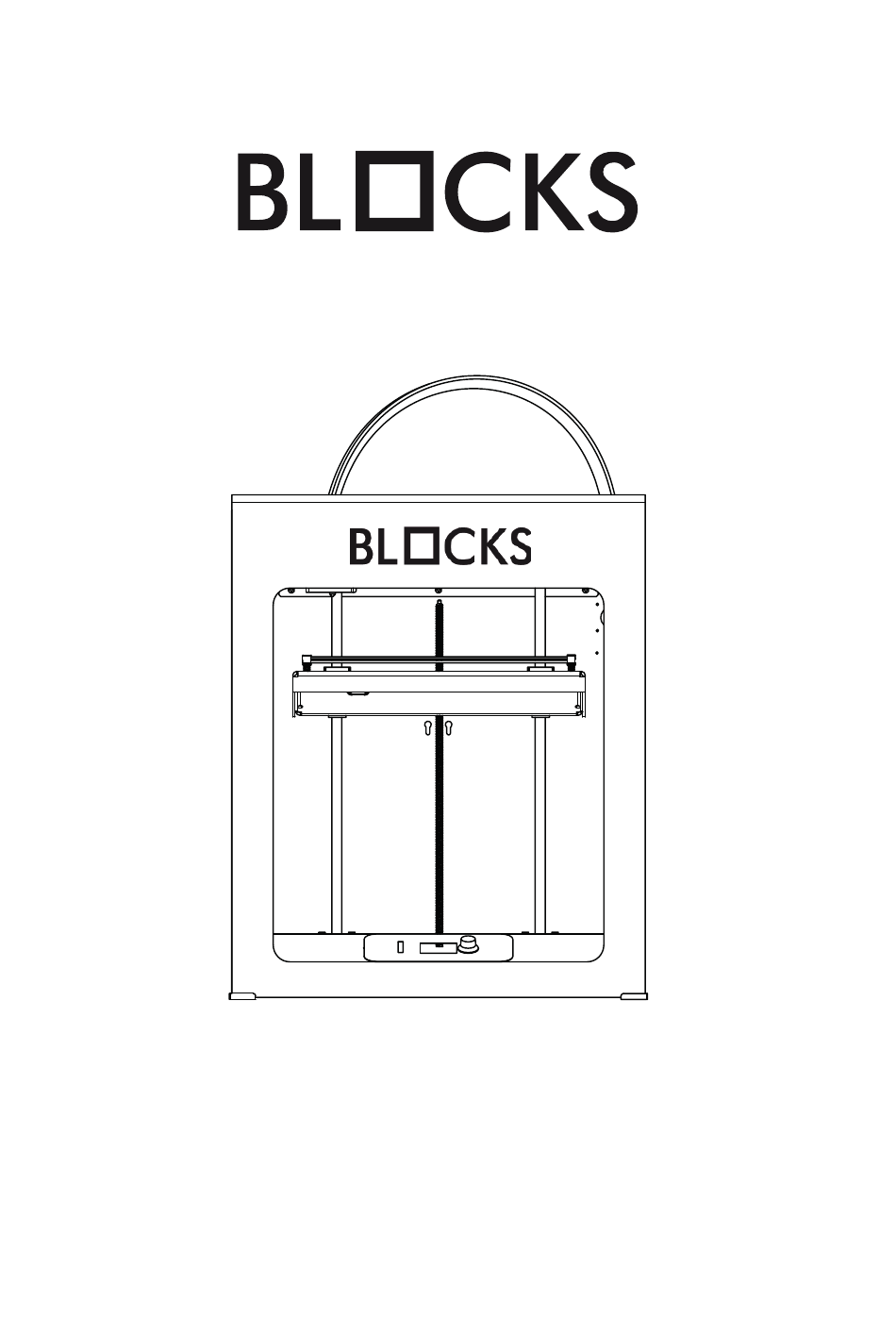

- Page 1 Blocks Pro S30 USER GUIDE MANUAL DE UTILIZADOR...
- Page 2 English 03-28 Português 32-60...
-
Page 3: Limitation Of Liability
The user manual of this product refers to the “Blocks Pro S30 ” 3D printer. For the correct use of the equipment, the user must follow this user manual strictly. This electro-mechani- cal equipment is intended for the creation of digitally shaped parts or models through the deposition of molten thermoplastics. - Page 4 Security Introduction Installation Unpacking Slicer Installation Build platform calibration and leveling Level plate Nozzle Adjustment Operation Doing a print Setting up the printer directly on the screen Maintenance Rod Lubrication Belt tensioning Cleaning and main tenance of the extruder Nozzle clearing Troubleshooting...
- Page 5 3. This machine have moving components that can cause injury if handled while the printer is operating. 4. The nozzle in Blocks Pro S30 operates at high temperatures, so it should never be touched in the heating and cooling processes or while the machine is printing.
- Page 6 Introduction Blocks Pro S30 illustration Cable guide Set of cables for printhead electronics components. PTFE tube Filament passage tube between the extruder and the hotend. Printing head (Hot End) Extruder to move in the system. Build platform Set of components that includes the plate that serves as the platform for the prints.
- Page 7 This component serves to thermally insulate the heating block and nozzle Filament sensor that detects if the filament finished or broke and puts Filament Run Out Sensor the printer pause. User Guide BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 8 Replaceable component with a reduced diameter that allows accurate Nozzle deposition of the melted plastic. Note: the tightening tension should always be between the nozzle and the heatbreaker and not between the nozzle and the heating block. User Guide BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
- Page 9 15 - 30 °C, 10 - 90% Environmental Conditions Printer storage conditions 5 - 35 °C Firmware Software Recommended slicer Cura Supported Operating System Windows, Mac OSX, Linux File types for slicer gcode User Guide BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
-
Page 10: Installation
(can be seen on the screen when the printer is switched on) is the latest version available. After you have unboxed the Blocks One MKII you will need to go to our website to the prod - User Guide BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO... - Page 11 Install ultimaker cura 5.3.1 on your PC. To do so, just go to the Ultimaker Cura website (https://ultimaker.com/software/ultimaker-cura) and click on "Download for free". After clicking on download, just choose your operating system, in this case it will be Wind ows When the download is complete, you can open the setup file. User Guide BLOCKS PROS30...
-
Page 12: Slicer Software
Slicer Software 3. We recommend that you leave the configuratios defaults, just click “Next” in all the steps. Manual do Utilizador BLOCKS RD50 User Guide BLOCKS PROS30... -
Page 13: Build Platform Calibration And Leveling
Plate knob adjacent to the nozzle position in the correct direction (you will have to adjust three knobs) Attention: Execute this step (level plate) at least two times. Plate knobs that should be adjusted User Guide BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30... - Page 14 Installation Main Screen User Guide BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 15 2.4. By rotating the LCD knob, adjust the distance of the plate to the nozzle until you feel a light pressure on the paper. Paper sheet between the nozzle and build plate User Guide BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
- Page 16 Installation Main Screen User Guide BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
-
Page 17: Operation
4. Wait while the hotend reaches the set temperature the time you push the LCD button. the process or wait for the machine to do it after thirty beeps. Note: User Guide BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30... - Page 18 Operation Main Screen User Guide BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 19 Operation Main Screen User Guide BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
-
Page 20: Doing A Print
Make sure that the print characteristics are correct for the material to be used and the print quality you want. Also check that the selected machine is the Blocks Pro S30. 2. Press the on-screen button once, rotate until you select Print from SD and press it again. - Page 21 User Guide BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
- Page 22 Operation Main Screen User Guide BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
-
Page 23: Setting Up The Printer Directly On The Screen
Operation 04.5 Setting up the printer directly on the screen The Blocks Pro S30 printer gives the user the option of controlling various parameters di- rectly on the machine, either in standby mode or during printing. In stand by mode: 1. - Page 24 5. Stop print – It completely cancels the printing. Please note that it is no longer recoverable. Main Screen 6. Tune – Allows the operator to directly change some of the printing parameters and User Guide BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 25 Operation Main Screen User Guide BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
-
Page 26: Maintenance
5. Select the board - Mega (ATMEGA2560). 6. Check that the baud rate is at 115200 and press the upload button. The process takes between 1 and 5 minutes. User Guide BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO... -
Page 27: Rod Lubrication
Then, with a steel brush or sharp object, remove all the plastic parti- cles that are inside. After the cleaning procedure close the hinge e put the screw and the spring on the original place. User Guide BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO... -
Page 28: Nozzle Clearing
This process should be relatively smooth and if you cannot get the needle through, contact Blocks customer service immediately. and at the same time relieving the tension of the extruder hinge. -
Page 29: Troubleshotting
Plastic strings on the object Print blower Ensure that this part is working during printing Extrusion problems Perform a maintenance procedure on the extruder Nozzle Clogging Unclog the nozzle mended by Blocks User Guide BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO... - Page 30 English 03-28 Português 32-60...
-
Page 31: Limitação De Responsabilidade
Por favor leia o manual de utilizador e restante documentação que acompanha o produto preende todos os conteúdos descritos no manual de utilizador. O manual de utilizador deste produto é referente à impressora 3D “Blocks one MKII”. Para o uso correcto do equipamento, o utliziador deve seguir estritamente este manual. Este equipamento electroamecânico destina-se à... - Page 32 Segurança Introdução Instalação Desempacotamento Instalação Slicer C alibração e nivelamento da plataforma de impressão Nivelamento do prato Funcionamento Manu tenção Limpeza do nozzle Tensão das correias Limpeza e manutenção do extrusor Desentupimento do nozzle Resolução de Problemas...
- Page 33 Segurança Segurança 1. A Blocks Pro S30 deve ser sempre utilizada com os acessórios fornecidos com a impressora. 3. A Blocks Pro S30 tem componentes móveis que podem causar ferimentos se forem manuseados enquanto a impressora estiver em funcionamento. 4. O nozzle na Blocks Pro S30 funciona a temperaturas elevadas, por isso nunca deve ser tocado no processo de aquecimento, arrefecimento ou enquanto a máquina estiver a im-...
- Page 34 Introdução Ilustração Blocks Pro S30 Guia de cabos Conjunto de cabos dos componentes electrónicos da cabeça de impressão. Tubo PTFE Cabeça de impressão (Hot End) Extrusor se deslocar no sistema. Plataforma Conjunto de componentes onde se inclui o prato que serve de base às de impressão...
- Page 35 Componente que permite aliviar a tensão no filamento facilitando a sua inserção Sensor de filamento que detecta se o filamento terminou ou quebrou e coloca a impressora em pausa Manual de Utilizador BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO Pro S30...
- Page 36 Nota: a tensão de aperto será sempre entre o nozzle e o heatbreaker e não entre o nozzle e o bloco de aqueci- mento Manual de Utilizador BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
- Page 37 15 - 30 °C, 10 - 90% Condições de armazenamento 5 - 35 °C Programas Firmware Firmware baseado em marlin Slicer recomendado Cura Sistemas Operativos Windows, Mac OSX, Linux gcode Manual de Utilizador BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 38 Instalação Ao receber a impressora Blocks Pro S30 pamento. 03.1 Desempacotamento 1. Abrir a caixa de cartão pelo lado correcto. 2. Retirar cuidadosamente a espuma protectora que se encontra no topo. Retirar cuidadosa encontram sobre a plataforma de impressão. 3. Durante o processo de desempacotamento se verifcar a ausência de algum componente ou que um destes se encontre danifcado contacte imediatamente o revendedor onde adquiriu o equipamento ou a Blocks directamente.
- Page 39 Depois de clicar em descarregar, basta escolher o seu sistema operativo, neste caso, será o Windows. Quando o download estiver concluído, abra o arquivo de configuração. © Blocks LDA, All rights reserved - Todos os direitos reservados Manual de Utilizador BLOCKS PROS30 www.blockstec.com...
- Page 40 Instalação 3. Recomendamos que deixe os padrões de configuração e, para isso, basta clicar em “Avançar” em todas as etapas. © Blocks LDA, All rights reserved - Todos os direitos reservados Manual de Utilizador BLOCKS PROS30 www.blockstec.com...
- Page 41 1.2. Siga as indicações na tela para ajustar a altura da placa girando a maçaneta do prato Atenção: Execute este passo (nivelar o prato) pelo menos duas vezes. Maçanetas do prato que devem ser ajustadas Manual de Utilizador BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
- Page 42 Instalação Ecrã Inicial Manual de Utilizador BLOCKS PROS30 Pro S30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 43 2.4. Com o botão do LCD, ajuste a distância do prato ao nozzle até sentir uma ligeira pressão no papel. Folha entre o nozzle e o prato de impressão Manual de Utilizador BLOCKS PROS30 Pro S30 USER GUIDE MANUAL DE UTILIZAÇÃO USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 44 Instalação Ecrã Inicial Manual de Utilizador BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 45 3. Seleccione agora qual o material a ser carregado/descarregado. carregando no botão ou aguardar que o processo termine automaticamente após trinta avisos sonoros. fazer este último passo até a máquina o terminar. Manual de Utilizador BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
- Page 46 Funcionamento Ecrã Inicial Manual de Utilizador BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
- Page 47 Funcionamento Ecrã Inicial Manual de Utilizador BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
-
Page 48: Fazer Uma Impressão
Hot End atingem as temperaturas escolhidas para o mate- uma distância entre nozzle e prato excessiva) nem deve apresentar excesso de material que provoca irregu - Manual de Utilizador BLOCKS PROS30 PRO S30... - Page 49 Funcionamento Ecrã Inicial Manual de Utilizador BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
- Page 50 Deve selecionar apenas a opção utilizador deve seguir todos os passos que aparecem no ecrã relativos ao carregamento do Com a Blocks Pro S30 recomendamos que mantenha sempre o mesmo o tipo de material. Materiais diferentes as camadas na zona de mudança ou em certos casos um entupimento do nozzle se forem combinados na mesma impressão.
- Page 51 Funcionamento Ecrã Inicial Manual de Utilizador BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
- Page 52 Funcionamento 04.5 A impressora Blocks Pro S30 oferece ao utilizador a opção de controlar diversos parâmetros directamente no equipamento, seja em modo stand by, seja durante a impressão. Em modo standby: 1. Auto home - serve para efectuar o reposicionamento da cabeça de impressão na origem das coordenadas espaciais.
- Page 53 6. Tune - permite ao operador alterar directamente alguns parâmetros de impressão e Hot End, a temperatura da cama quente, a velocidade do Blower de arrefecimento e o Manual de Utilizador BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
- Page 54 Funcionamento Ecrã Inicial Manual de Utilizador BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
-
Page 55: Limpeza Do Nozzle
Remoção de objectos e limpeza do prato de impressão O prato de impressão na Blocks Pro S30 é de vidro o que garante a sua planicidade mas mover a adesão do objecto ao prato para além de garantir que o prato se encontra nivelado e a uma distância ideal do nozzle. - Page 56 Manutenção Manual de Utilizador BLOCKS PROS30 PRO S30 USER GUIDE MANUAL DE UTILIZAÇÃO...
-
Page 57: Limpeza E Manutenção Do Extrusor
Após o procedimento de limpeza volte a fechar a alavanca e coloque o parafuso e a mola na posição original. Manual de Utilizador BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30... -
Page 58: Desentupimento Do Nozzle
5. Se tiver difculdade no passo anterior utilize a agulha fornecida com o equipamento e lado oposto da inserção. Este processo deve ser relativamente suave e caso não consiga fazer passar a agulha contacte imediatamente o serviço de apoio ao cliente Blocks. tempo aliviando a tensão da patilha do extrusor. - Page 59 Limpar o pinhão Blower da impressão durante a impressão Problemas de extrusão Efectuar a manutenção do extrusor Entupimento do nozzle Desentupir o nozzle de qualidade recomendado pela Blocks Manual de Utilizador BLOCKS PROS30 USER GUIDE MANUAL DE UTILIZAÇÃO PRO S30...
