ZERO
ASSEMBLY GUIDE
MANUAL DE MONTAGEM

Advertisement

loading
Need help?

Need help?

Do you have a question about the ZERO and is the answer not in the manual?

Questions and answers

Related Manuals for Blocks ZERO

Summary of Contents for Blocks ZERO

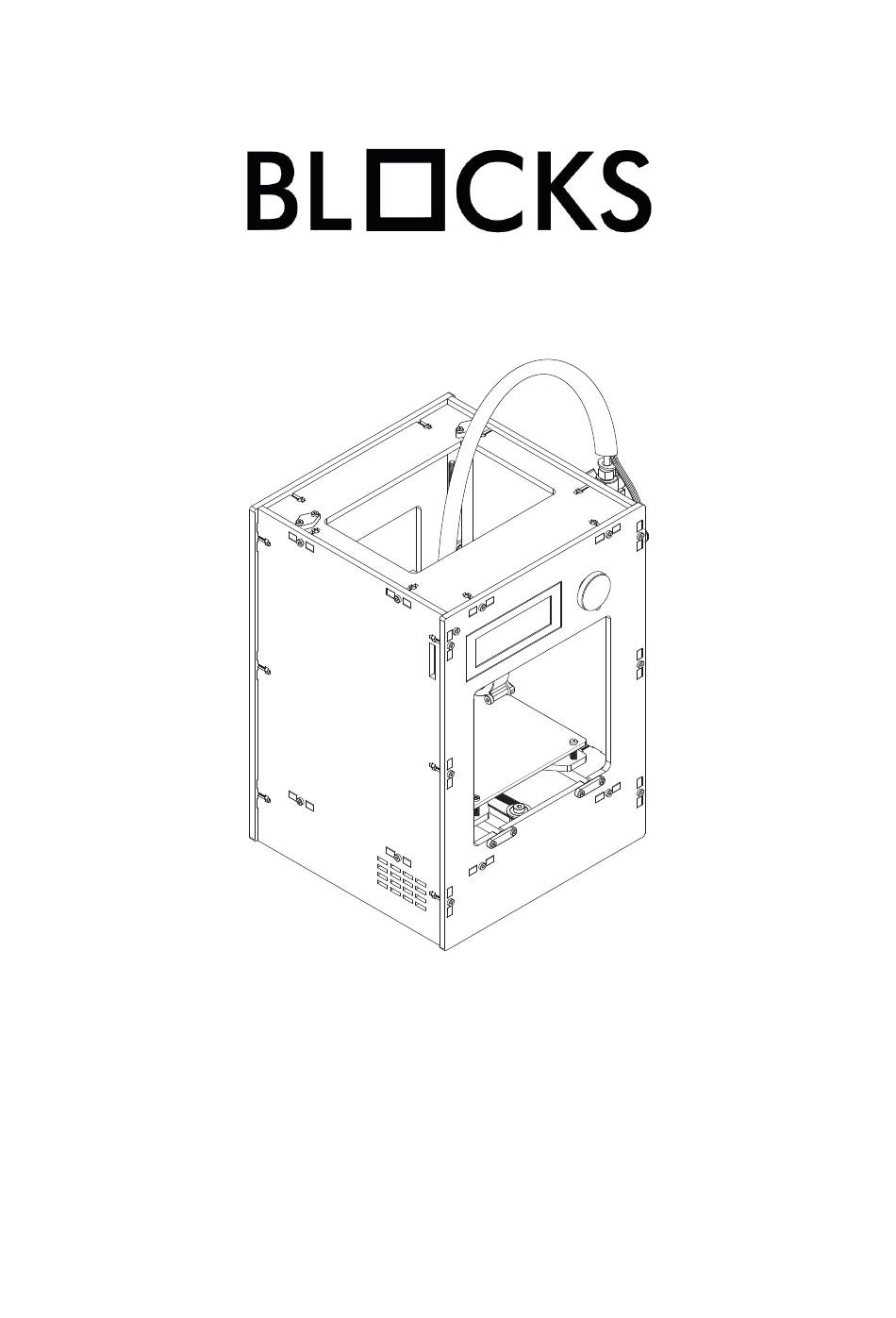

  • Page 1 ZERO ASSEMBLY GUIDE MANUAL DE MONTAGEM...
  • Page 3 Just go to the Support page on our website at www.blockstec.com/zero.html and watch the whole process! PS.: Don’t forget to subscribe! Thank you for choosing the Blocks Zero as your new adventure and let’s get started! Olá, Parabéns, tu és agora o proprietário de uma nova impressora 3D Blocks Zero! Damos-te as boas-vindas ao início da tua viagem pelo fantástico mundo da...
  • Page 4 Fase 2 ....................................Structure Part 1 Estrutura Parte 1 ..........................Phase 3 Fase 3 ....................................Structure Part 2 Estrutura Parte 2 ..........................Phase 4 Fase 4 ....................................Phase 5 Fase 5 ....................................Phase 6 Fase 6 ....................................Tips Dicas ......................................ZERO...
  • Page 5 20 min. PHASE FASE ZERO...
  • Page 6 PHASE FASE TOOLBOX You will need: Vais precisar: Washer Anilhas Attention: Flange direction Atenção: Direção do componente ZERO...
  • Page 7 PHASE FASE You will need: Vais precisar: TOOLBOX Structure 1 Estrutura 1 Allen 4 3x M5 Screw Nut Porcas M5 Attention: Let it loose Atenção: Deixar folgado Try to use the acrilic tool Experimenta usar a ferramenta acrílica ZERO...
  • Page 8 PHASE FASE You will need: Vais precisar: Structure 1 Estrutura 1 TOOLBOX Allen 2 8x M3 8mm Attention: Direction of the cable plug Atenção: Direção da entrada de cabos componente ZERO...
  • Page 9 PHASE FASE You will need: Vais precisar: TOOLBOX Structure 1 Estrutura 1 Allen 1 2x M2 8mm Allen 2 2x M3 8mm ZERO...
  • Page 10 PHASE FASE You will need: Vais precisar: TOOLBOX Structure 2 Estrutura 2 2x Smallest spacer Allen 2 2x M3 10mm 2x M3 Screw Nut Espaçador pequeno Porcas M3 ZERO...
  • Page 11 PHASE FASE You will need: Vais precisar: TOOLBOX Structure 3 Estrutura 3 3x M3 8mm Allen 2 ZERO...
  • Page 12 Phase 1 has been concluded! A Fase 1 está concluída!
  • Page 13 35 min. PHASE FASE ZERO...
  • Page 14 PHASE FASE TOOLBOX You will need: Vais precisar: 2x Washer Anilhas E.1 x2 E.2 x1 Attention: Flange Direction Atenção: Direção do componente ZERO...
  • Page 15 Porcas M3 Porca M5 Perfil Longo Attention: the parts are different Atenção: as peças são diferentes Try using the threaded rod so that screw nut is perfectly aligned Experimenta usar o varão roscado para que a porca fique perfeitamente alinhada ZERO...
  • Page 16 PHASE FASE You will need: Vais precisar: F.3 x4 Attention: Align F.3 with the surface Atenção: Alinha F.3 com a superfície ZERO...
  • Page 17 PHASE FASE You will need: Vais precisar: E.1 x1 TOOLBOX Structure 4 Estrutura 4 Allen 2 4x M3 8mm 1x M5 Screw Nut Allen 4 Porca M5 Attention: Let it loose Atenção: Deixar folgado ZERO...
  • Page 18 PHASE FASE TOOLBOX You will need: Vais precisar: H.2 x3 3x Plastic Fastener Abraçadeira Attention: Last position of the plastic fasteners Atenção: Posição final das abraçadeiras ZERO...
  • Page 19 PHASE FASE You will need: Vais precisar: TOOLBOX Allen 1 2x M3 Screw Nut Allen 2 2x M3 8mm 2x M2 8mm Porcas M3 ZERO...
  • Page 20 PHASE FASE You will need: Vais precisar: H.5 x1 Attention: Position of the belt Atenção: Posicionamento da correia ZERO...
  • Page 21 PHASE FASE You will need: Vais precisar: TOOLBOX Allen 2 2x M3 20mm 4x M3 Screw Nut Porcas M3 CLICK! Attention: Orientation of the cables Atenção: Orientação dos cabos ZERO...
  • Page 22 PHASE FASE You will need: Vais precisar: TOOLBOX Allen 2 Allen 3 2x M4 20mm 2x M3 16mm ZERO...
  • Page 23 ELEMENTS ASSEMBLY PHASE FASE ELEMENTOS: MONTAGEM You will need: Vais precisar: TOOLBOX Allen 2 2x M3 10mm ZERO...
  • Page 24 You will need: Vais precisar: TOOLBOX Structure 4 Estrutura 4 Smallest Rods Varões Pequenos DRAWN Attention: Hold the belt in a way it passes between the rods Atenção: Segura a correia de forma a passar no meio dos varões ZERO...
  • Page 25 ELEMENTS ASSEMBLY PHASE FASE ELEMENTOS: MONTAGEM You will need: Vais precisar: TOOLBOX 1x E.1 Structure 4 Estrutura 4 Allen 2 2x M3 10mm Allen 4 ZERO...
  • Page 26 ELEMENTS ASSEMBLY PHASE FASE ELEMENTOS: MONTAGEM You will need: Vais precisar: TOOLBOX Structure 4 Estrutura 4 Allen 4 Attention: Tighten up the screw when the belt is tensioned Atenção: Aperta o parafuso quando a correia estiver tencionada ZERO...
  • Page 27 Threaded rod TOOLBOX Varão roscado Structure 4 Estrutura 4 PTFE tube Silicone spacer Tubo PTFE Espaçador de Silicone Attention: Insert the PTFE tube all the way into the hotend Atenção: Insere o tubo de PTFE até ao fim do hotend ZERO...
  • Page 28 Phase 2 has been concluded! A Fase 2 está concluída!
  • Page 29 STRUCTURE ESTRUTURA Part Parte ZERO...
  • Page 30 Estrutura 7 Structure 1 Structure 6 Structure 5 Estrutura 1 Estrutura 6 Estrutura 5 TOOLBOX Allen 2 8x M3 16mm 8x M3 Screw Nut Porcas M3 Instructions and tips in the next page Instruções e dicas na próxima página ZERO...
  • Page 31 Start the assembly from the motor side to have more stability Começa a montagem pelo lado do motor para ganhar estabilidade Insert and hold the screw nut in place Insere e mantém a porca no sítio Insert the screw Insere o parafuso ZERO...
  • Page 32 Phase 2 Fase 2 Estrutura 2x Largest Rods Varões maiores Attention: Leave a gap of 1/ 2mm when inserting the silicone spacer into the motor shaft Atenção: Deixar um espaço de 1/2mm entre o espaçador de silicone e o motor ZERO...
  • Page 33 90 min. PHASE FASE ZERO...
  • Page 34 PHASE FASE You will need: Vais precisar: TOOLBOX Structure Estrutura Allen 2 3x M3 10mm Attention: Direction of the cable plug Atenção: Direção da entrada de cabos ZERO...
  • Page 35 Allen 2 Allen 3 2x M3 Screw Nuts 1x M3 30mm 2x M3 50mm Porcas M3 Attention: The screw must pass around 2/3 mm beyond the nut. Atenção: O parafuso deve passar cerca de 2/3 mm para além da porca. ZERO...
  • Page 36 Bend the cables in half for an easy passage Dobra os cabos para passar facilmente PTFE Tube Tubo de PTFE Attention: Insert around 3 cm of PTFE tube inside the extruder. Atenção: Insere cerca de 3 cm de tubo PTFE no extrusor. ZERO...
  • Page 37 Vais precisar: TOOLBOX Structure Estrutura Allen 2 2x M3 Screw Nuts 2x M3 30mm Porcas M3 Tip the machine 90 degrees (sideways) Vira a máquina a 90 graus (lateral) Attention: Location of the screw nut Atenção: Localização da porca ZERO...
  • Page 38 STRUCTURE ESTRUTURA Part Parte ZERO...
  • Page 39 STRUCTURE ASSEMBLY ESTRUTURA: MONTAGEM You will need: Vais precisar: Structure Structure 2 Structure 3 Estrutura Estrutura 2 Estrutura 3 TOOLBOX 20x M3 16mm Allen 2 20x M3 Screw Nut Porcas M3 ZERO...
  • Page 40 Phase 3 has been concluded! A Fase 3 está concluída!
  • Page 41 40 min. PHASE FASE ZERO...
  • Page 42 PHASE FASE TOOLBOX You will need: Vais precisar: O.2 x3 3x Plastic Fastener Abraçadeira Attention: Last position of the plastic fasteners Atenção: Posição final das abraçadeiras ZERO...
  • Page 43 PHASE FASE You will need: Vais precisar: TOOLBOX Allen 2 2x M3 Screw Nut 2x M3 10mm Porcas M3 Attention: To the orientation of piece O.3 Atenção: Orientação do componente O.3 ZERO...
  • Page 44 You will need: Vais precisar: TOOLBOX 3x Short springs Allen 2 3x M3 16mm Molas curtas Attention: For a successful calibration later, leave 2mm of the screw out Atenção: Para posteriormente conseguir uma boa calibração, deixa 2mm do parafuso fora ZERO...
  • Page 45 PHASE FASE You will need: Vais precisar: Belt Correia ZERO...
  • Page 46 Adjust and slide the rods until they fit through the back rail trails Ajusta os varões até passarem nos cortes traseiros Attention: Apply force to the rods, not the print table Atenção: Aplicar força nos varões, não na mesa de impressão ZERO...
  • Page 47 PHASE FASE You will need: Vais precisar: TOOLBOX Allen 4 Attention: Tighten up the screw when the belt is tensioned Atenção: Aperta o parafuso quando a correia estiver tensionada ZERO...
  • Page 48 PHASE FASE You will need: Vais precisar: TOOLBOX 2x O.5 2x O.6 Allen 2 2x M3 16mm 2x M3 Screw Nuts Porcas M3 CLICK! CLICK! ZERO...
  • Page 49 Phase 4 has been concluded! A Fase 4 está concluída!
  • Page 50 40 min. PHASE FASE ZERO...
  • Page 51 CABLES PHASE FASE CABLAGEM You will need: Vais precisar: TOOLBOX P.1-Z Structure 6 Estrutura 6 2x M2 Screw Nuts Allen 1 2x M2 12mm Porcas M2 Attention: Align screw centrally Atenção: Alinhar centralmente ZERO...
  • Page 52 CABLES PHASE FASE CABLAGEM You will need: Vais precisar: P.2-X Protective Sleeve Manga Structure Estrutura ZERO...
  • Page 53 CABLES PHASE FASE CABLAGEM You will need: Vais precisar: P.3-1 P.3-2 Structure Estrutura P.3-1 P.3-2 ZERO...
  • Page 54 CABLES PHASE FASE CABLAGEM You will need: Vais precisar: Structure Estrutura ZERO...
  • Page 55 CABLES PHASE FASE CABLAGEM You will need: Vais precisar: P.4-E0 Structure Estrutura Use plastic fasteners to keep the cables organized Use abraçadeiras para manter os cabos organizados ZERO...
  • Page 56 CABLES PHASE FASE CABLAGEM You will need: Vais precisar: P.5-Z P.6-Y Structure Estrutura Tip the machine 90 degrees (sideways) Vira a máquina a 90 graus (lateral) P.5-Z P.6-Y ZERO...
  • Page 57 CABLES PHASE FASE CABLAGEM You will need: Vais precisar: TOOLBOX Structure Estrutura Allen 3 2x Silicone Spacer 2x M3 50mm 2x M3 Screw Nuts Porcas M3 Espaçador Silicone ZERO...
  • Page 58 Tem cuidado em ligar corretamente os cabos, ou podes danificar o equipamento. P.11-X Use plastic fasteners to keep the cables organized P.12-Y Use abraçadeiras para manter os cabos organizados P.1-Z P.10-D10 P.3-1 P.9-D9 P.3-2 ZERO...
  • Page 59 05 min. PHASE FASE ZERO...
  • Page 60 You will need: Vais precisar: Estrutura Estrutura ZERO...
  • Page 61 LAST ASSEMBLY ÚLTIMA MONTAGEM You will need: Vais precisar: TOOLBOX 3x Metal Paper Clip Estrutura Estrutura Grampo ZERO...
  • Page 62 LAST ASSEMBLY ÚLTIMA MONTAGEM You will need: Vais precisar: LCD Frame Estrutura Estrutura Tampa Lcd TOOLBOX Allen 2 12x M3 8mm 2x Z Rod Covers 4x Y Rod Covers Tampa Varões Tampa Varões ZERO...
  • Page 63 TIPS DICAS ZERO...
  • Page 64 Fase 2 - Etapa Última montagem (página 27) Ao inserir o tubo de PTFE no hot end, este terá que entrar aproximadamente 5 centímetros. Fase 3 - Etapa M (página 36) Ao inserir o tubo de PTFE no extrusor, este deve entrar aproximadamente 3 centímetros. ZERO...
  • Page 65 Fase 2 e 4 - Processo de tensionamento da correia (página 26 e página 47) Confere que tanto o pinhão do motor do X como do motor Y, estão perfeitamente alin- hados com o movimento da correia. ZERO...
  • Page 66 Como desconectar o tubo de PTFE Para desengatar o tubo de PTFE do hotend ou do extrusor, pressiona o anel de plástico preto e puxa o tubo. De outra forma o tubo de PTFE, poderá ficar permanentemente danificado. PULL PRESS PUXAR PRESSIONAR ZERO...
  • Page 67 Congratulations! Now that your printer is assembled, follow the step-by-step instalation guide and your printer will be up and running in no time! Parabéns! Agora que a tua máquina está montada, segue o guia de instalação passo a pas- so e a tua impressora vai estar pronta a imprimir em menos de nada! www.blockstec.com...
