MANUAL DE MANUTENÇÃO
ONE MKII

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ONE MKII and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Blocks ONE MKII

Summary of Contents for Blocks ONE MKII

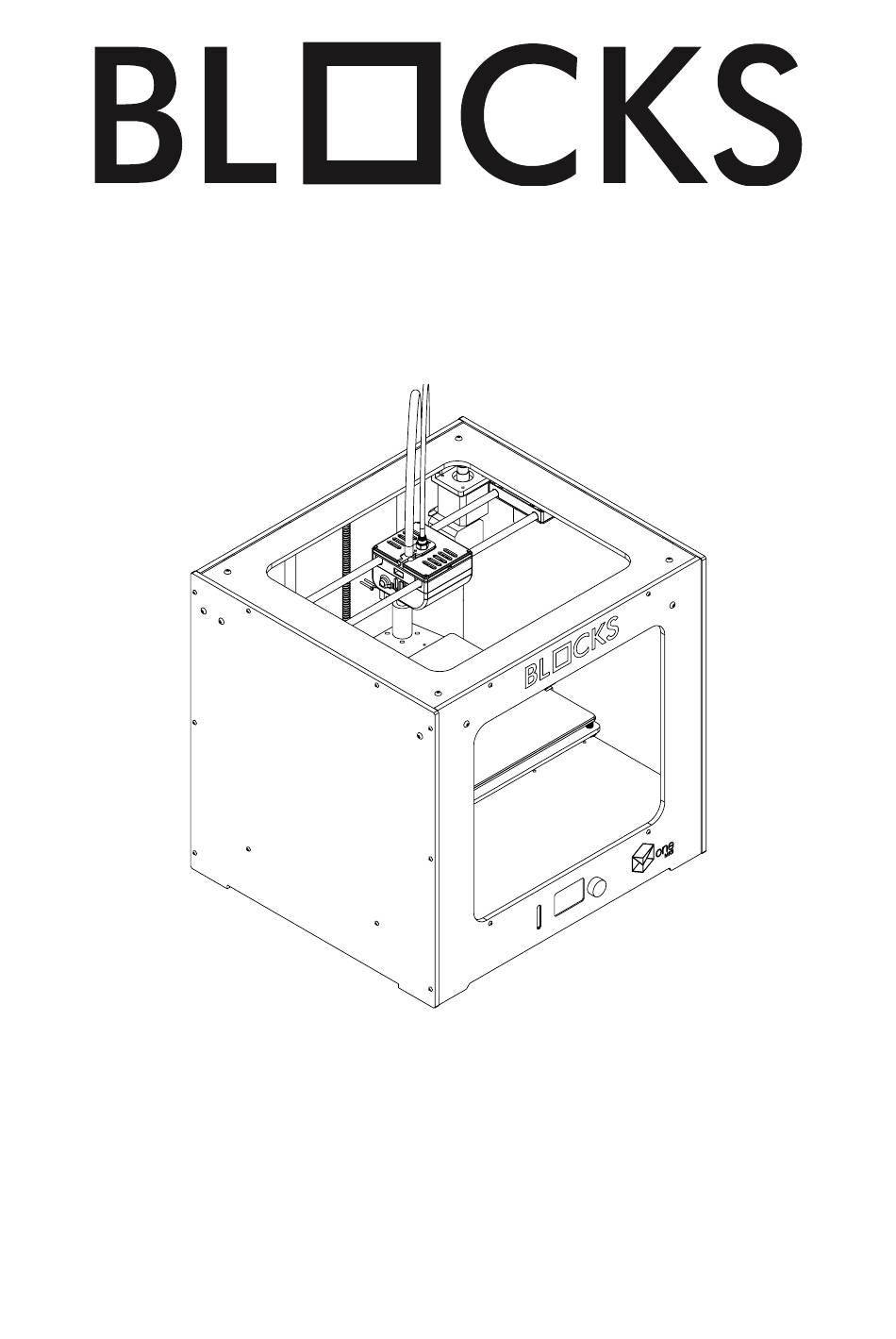

  • Page 1 MANUAL DE MANUTENÇÃO ONE MKII...
  • Page 2 Português 03-18 English 21-36 Español 39-54...

  • Page 3: Table Of Contents

    Mudar o Nozzle Mudar a Cabeça Completa Trocar o Kit Bowden Desentupir o Nozzle Mudar o Driver de Motores ONE MKII MANUAL DE MANUTENÇÃO...

  • Page 4: Mudar O Nozzle

    1.1.6. Fixando a chave de 20mm, rode a chave de no sentido dos ponteiros do relogio, de modo a enroscar o nozzle. Atenção: Deixar uma margem de 1 a 2mm entre o nozzle a cabeça de aquecimento. 4 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 5 1.2.3. Coloque uma folha de papel fina entre o nozzle e a placa de construção. 1.2.4. Rodando o botão do LCD, ajuste a distância entre a placa de construção e o nozzle até sentir uma leve pressão no papel. ONE MKII MANUAL DE MANUTENÇÃO...

  • Page 6: Mudar A Cabeça Completa

    2.1.2. Desligar as 3 fichas marcadas na figura abaixo (hotend, termistor e ventoinha). 02.2 Remover parafusos da tampa 2.2.1. Utilizando uma chave sextavada interior de 1.8mm remova os quatro (4) parafusos que fixam a tampa. 6 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 7 2.3.1. Remova a tampa da cabeça da máquina com cuidado de modo a não partir. 02.4 Remover parafusos da cabeça de impressão 2.4.1. Utilizando uma chave sextavada interior de 1.8mm remova os dois (2) parafusos que fixam a cabeça de impressão. ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 8 2.6.2. Coloque o tubo do filamento e coloque a ficha de segurança. (Veja a pagina 12, ponto 3.6 e 3.7 para colocar o tubo) Atenção: Ao ligar as fichas, ter em atenção á polaridade. 8 ONE MKII MANUAL DE MANUTENÇÃO...

  • Page 9: Trocar O Kit Bowden

    3.1.2. De seguida seleccione a opção Unload (descarregar) e volte a primir o botão. 3.1.3. Seleccione agora qual o material a ser carregado/descarregado. 3.1.4. Aguarde enquanto o Hot End aquece até à temperatura definida. Ecrã Inicial ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 10 03.3 Remover o tubo Atenção: O proximo procedimento deve ser realizado obrigatoriamente pela ordem indicada, de modo a não danificar nada. 3.3.1. Empurrar o pneumatico para baixo. 3.3.2. Puxar o tubo para cima. 10 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 11 3.4.1. Utilizando uma chave de bocas de 10 mm, desenrosque o acoplador pneumático . 3.4.2. Troque o acoplador pneumático por um novo. 3.4.3. Volte a enrroscar o acoplador pneumático utilizando uma chave de bocas de 10mm. ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 12 Trocar o Kit Bowden 03.5 Encaixar Tubo 3.5.1. Encaize o tubo do filamento no pneumatico. 03.6 Encaixar anilha de Segurança Atenção: Verificar a posição a anilha. 3.6.1. Encaixar a anilha. 12 ONE MKII MANUAL DE MANUTENÇÃO...

  • Page 13: Desentupir O Nozzle

    4.2.1. Remover anilha de Segurança. (Veja a pagina 10, ponto 3.2 para remover a anilha de segurança.) 4.2.2. Remover o Tubo do Filamento. (Veja a pagina 10, ponto 3.3 para remover o tubo do filamento.) ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 14 Existindo filamento dentro da maquina, terá de quebrar o mesmo cerca de 10 cm acima do pneumático para a realização do proximo ponto. Não existindo filamento dentro da máquina terá de arranjar cerca de 10 cm de filamento para a realização do proximo ponto. 14 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 15 Atenção: Caso no passo anterior o filamento nao tenha sido extrudido , volte a realizar o processo de Desentupir o Nozzle a partir do ponto 4.4 e assim sucessivamente até o filamento começar a extrudir. ONE MKII MANUAL DE MANUTENÇÃO...

  • Page 16: Mudar O Driver De Motores

    Mudar o Driver de Motores A maquina ONE MKII contem uma placa onde estão conectadas as drivers dos motores. Existem 4 drivers, do motor de X, Y, Z e do Extrusor. Estas sao identificadas por cores, sendo a driver X e Y de cor Preta e as drivers de Z e do Extrusor de cor Verde.
  • Page 17 Quando colocar uma driver preta tenha em atenção que o potenciometro tem que estar do lado esquerdo da mesma. Ao colocar uma driver preta tenha em atenção que o potenciometro tem que estar do lado direito. (Veja a imagem da pagina 18 da tarefa 5.3) ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 18 Tensao de referência : X: 0.8 V Y: 0.8 V Z: 0.7 V Estrusor : 1.2 V Driver do Driver do Driver do Driver eixo X eixo Y eixo Z extrusor 18 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 19 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 20 Português 03-18 English 21-36 Español 39-54...
  • Page 21 Change Nozzel Change Full Head Replace Bowden Kit Unclog Nozzel Change Engine Drivers ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 22 1.1.5. Replace the nozzle. 1.1.6. Fixing the 20mm spanner, turn the spanner clockwise to screw the nozzle. Attention: Leave a margin of 1 to 2mm between the nozzle and the heating head. 22 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 23 1.2.3. Put a thin paper sheet between the nozzle and build plate. 1.2.4. By rotating the LCD knob, adjust the distance of the plate to the nozzle until you feel a light pressure on the paper. ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 24 (See page 28, task 3.2 and 3.3 to remove the tube) 2.1.2. Disconnect the 3 plugs marked in the figure below. (hotend, thermistor and fan). 02.2 Remove cap screws 2.2.1. Using a 1.8mm hexagon key remove the four (4) screws securing the cover. 24 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 25 Remove cap 2.3.1. Carefully remove the machine head cover so that it does not break. 02.4 Remove print head screws 2.4.1. Using a 1.8mm hexagon key remove the two (2) screws that secure the print head. ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 26 Connect plugs and tube 2.6.1. Connect the plugs. 2.6.2. Insert the tube and connect the plugs. (See page 30, 3.6 and 3.7 to insert the tube) Attention: When connecting the plugs, pay attention to the polarity. 26 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 27 3.1.1. PRess the on-screen button once, rotate until you select Filament and press it again. 3.1.2. Then select the Unload option and press the button again. 3.1.3. Select which material to unload. 3.1.4. Wait while the Hot End heats up to the set temperature Ecrã Inicial ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 28 03.3 Remove filament tube Attencion: The next task must be performed in the order indicated, so as not to dam- age anything. 3.3.1. Push the pneumatic down. 3.3.2. Pull the tube up. 28 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 29 Replace Bowden Kit 03.4 Remove fitting PTGE 3.4.1. Using a 10 mm spanner, unscrew the fitting PTGE. 3.4.2. Replace the fitting PTGE with a new one. 3.4.3. Retighten the fitting PTGE using a 10mm spanner. ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 30 Replace Bowden Kit 03.5 Fitting tube 3.5.1. Fit the filament tube into the pneumatic. 03.6 Attach safety washer Attention: Check the washer position. 3.6.1. Fit washer. 30 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 31 Remove safety washer and tube 4.2.1. Remove the safety washer. (See page 28, task 3.2 to remove the safety washer) 4.2.2. Remove the filament tube. (See page 28, task 3.3 to remove the filament tube) ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 32 If there is filaments inside the machine, you will have to break the same about 10 cm above the tire to make the next task. If there is no filament inside the machine you will have to arrange about 10 cm of filament to make the next task. 32 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 33 4.6.1. Push the filament until it begins to extrude. 4.6.3. Remove the filament. Attention: If in the previous step the filament has not been extruded, perform task 4.4 again and so on until the filament begins to extrude. ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 34 Change Engine Drivers The ONE MKII machine contains a board where the engine drivers are connected. There are 4 engine drivers, X, Y, Z and Extruder. These are color-coded, with the drivers X and Y of black color and the drivers Z and Extruder of green.
  • Page 35 When placing a black driver, note that the potentiometer has to be on the left side of it. When placing a green driver, be aware that the potentiometer has to be on the right side. (See the picture on page 36). ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 36 Reference voltage: X: 0.8 V Y: 0.8 V Z: 0.7 V Estrusor : 1.2 V Drivers of Drivers of Drivers of Driver X axis Y axis Z axis extruder 36 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 37 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 38 Português 03-18 English 21-36 Español 39-54...
  • Page 39 Cambiar el nozzle Cambiar la cabeza completa Cambiar el kit Bowden Desentupir el nozzle Cambiar los controladores de motores ONE MKII MANUAL DE MANUTENÇÃO...

  • Page 40: Cambiar El Nozzle

    1.1.6. Fijando la llave de bocas de 20mm, gire la llave de 6 mm en el sentido de las agujas del reloj, para enroscar el nozzle. Atención: Dejar un margen de 1 a 2mm entre el nozzle y la cabeza de calentamiento. 40 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 41 1.2.3. Coloque una hoja de papel fina entre el nozzle y la placa de construcción. 1.2.4. Girando el botón del LCD, ajuste la distancia entre la placa de construcción y el nozzle hasta sentir una ligera presión en el papel. ONE MKII MANUAL DE MANUTENÇÃO...

  • Page 42: Cambiar La Cabeza Completa

    2.1.2. Desconectar los 3 enchufes en la figura siguiente (hotend, termistor y ventilador). 02.2 Quitar tornillos de la tapa 2.2.1. Utilizando una llave hexagonal interior de 1.8mm extraiga los cuatro (4) tornillos que fijan la tapa. 42 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 43 2.3.1. Retirar la tapa de la cabeza de la máquina con cuidado para no partir. 02.4 Quitar los tornillos de la cabeza de impresión 2.4.1. Utilizando una llave hexagonal interior de 1.8mm extraiga los dos (2) tornillos que fijan el cabezal de impresión. ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 44 Conectar los enchufes y colocar el tubo 2.6.1. Conecte los enchufes. 2.6.2. Coloque el tubo del filamento. (Vea la página 48, tarea 3.6 y 3.7 para conectar el tubo) Atención: Al conectar los enchufes, tener en cuenta la polaridad. 44 ONE MKII MANUAL DE MANUTENÇÃO...

  • Page 45: Cambiar El Kit Bowden

    3.1.2.A continuación, seleccione la opción Unload y vuelva a pulsar el botón. 3.1.3. Seleccione ahora el material que desea descargar. 3.1.4. Espere mientras el Hot End se calienta hasta la temperatura establecida. Ecrã Inicial ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 46 03.3 Quitar el tubo Atención: El siguiente procedimiento debe realizarse obligatoriamente en el orden indicado, para no dañar nada. 3.3.1. Empuje el hidráulico hacia abajo. 3.3.2. Tirar el tubo hacia arriba. 46 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 47 Quitar el acoplador neumático 3.4.1. Utilizando una llave de bocas de 10 mm, desenrosque el acoplador neumático. 3.4.2. Cambie el acoplador neumático por uno nuevo. 3.4.3. Atornille el acoplador neumático utilizando una llave de bocas 10mm. ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 48 Cambiar el kit Bowden 03.5 Encajar el Tubo 3.5.1. Encaje el tubo del filamento; 03.6 Encajar la arandela de seguridad Atención: Verificar la posición de la arandela. 3.6.1. Encajar la arandela. 48 ONE MKII MANUAL DE MANUTENÇÃO...

  • Page 49: Desentupir El Nozzle

    4.2.1. Quitar la arandela de seguridad. (Vea la página 46, tarea 3.2 para quitar la arandela de seguridad.) 4.2.2. Quitar el tubo del filamento. Vea la página 46, punto 3.3 para quitar el tubo del filamento.) ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 50 Si hay filamento dentro de la máquina, tendrá que cortar cerca de 10 cm por encima del acoplador neumático para la realización de la próxima tarea. No existiendo filamento dentro de la máquina tendrá que conseguir cerca de 10 cm de filamento para la realización de la próxima tarea. 50 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 51 Atención: Si en el paso anterior el filamento no ha sido extrudido, vuelva a realizar el proceso de Desentupir el Nozzle a partir de la tarea 4.4 y así sucesivamente hasta que el filamento empiece a extrudir. ONE MKII MANUAL DE MANUTENÇÃO...

  • Page 52: Cambiar Los Controladores De Motores

    Cambiar los controladores de motores La maquina ONE MKII contiene una placa donde están conectados los controladores de los motores. Hay 4 controladores, del motor de X, Y, Z y del Extrusor. Estos son identificadas por colores, siendo el controlador X e Y de color Preta y los controladores de Z y del Extrusor de color Verde.
  • Page 53 Cuando ponga un controlador negro tenga en cuenta que el potenciómetro tiene que es- tar a la izquierda. Al poner un controlador verde tenga en cuenta que el potenciómetro tiene que estar a la derecha. (Vea la imagen de la página 54) ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 54 Tensión de referencia: : X: 0.8 V Y: 0.8 V Z: 0.7 V Estrusor : 1.2 V Controlador Controlador Controlador Conductor eje X eje Y eje Z extrusora 54 ONE MKII MANUAL DE MANUTENÇÃO...
  • Page 56 www.blockstec.com...
