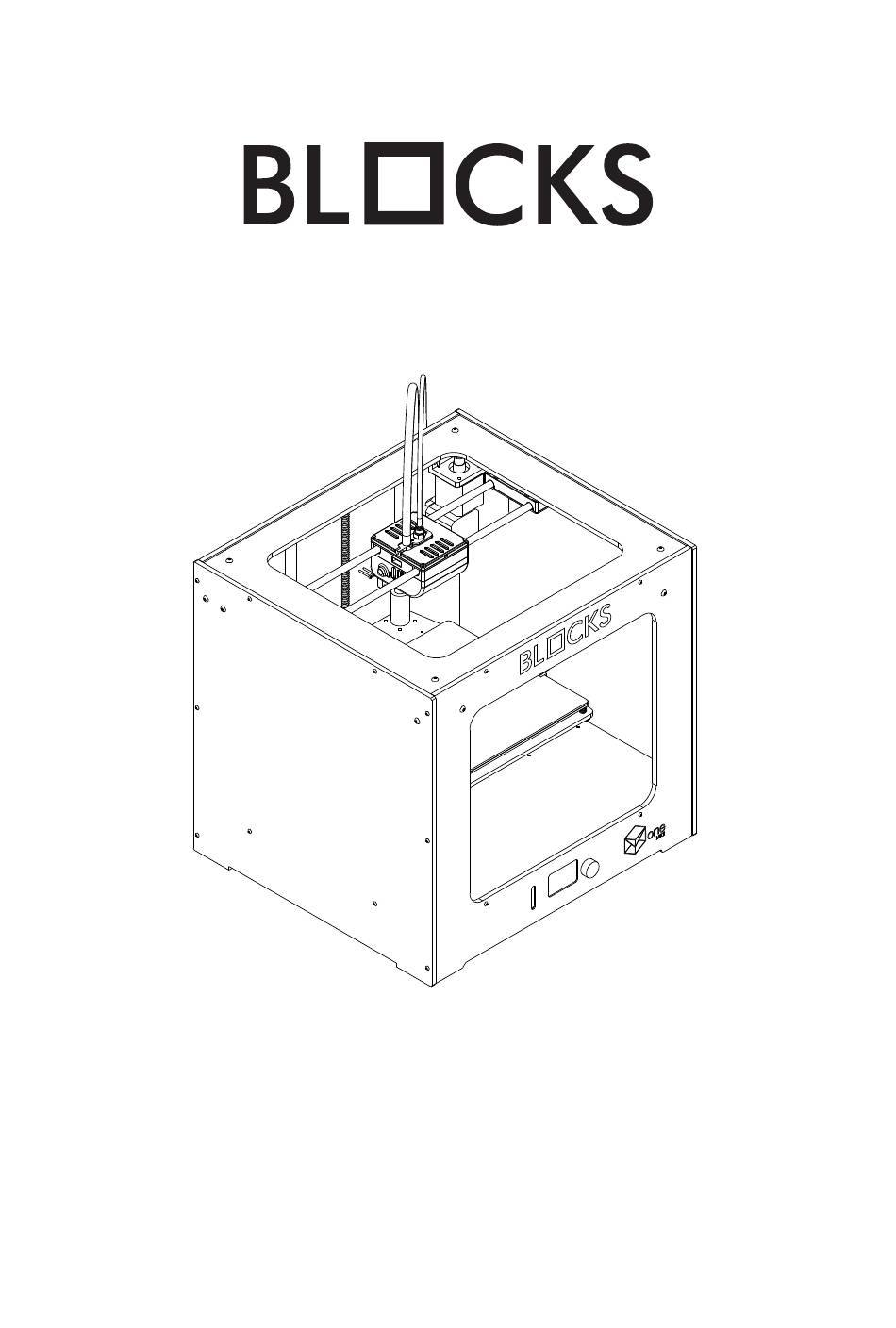

  • Page 1 ONE MKII USER GUIDE MANUAL DE UTILIZADOR...
  • Page 2 English 03-32 Português 35-65...
  • Page 3 The user manual of this product refers to the “Blocks one MKII” 3D printer. For the correct use of the equipment, the user must follow this user manual strictly. This electro-mechani- cal equipment is intended for the creation of digitally shaped parts or models through the deposition of molten thermoplastics.

  • Page 5: Table Of Contents

    Security Introduction Installation Unpacking Configuration and calibration Software configuration Add a machine Print profile configuration Build platform calibration and leveling Calibrate probes Level plate Nozzle Adjustment Operation Loading the filament Doing a print Change filament Setting up the printer directly on the screen Maintenance Removing objects and cleaning the building plate Cleaning the nozzle...

  • Page 6: Security

    3. This machine have moving components that can cause injury if handled while the printer is operating. 4. The nozzle in Blocks one MKII operates at high temperatures, so it should never be touched in the heating and cooling processes or while the machine is printing.

  • Page 7: Introduction

    Introduction Blocks one MKII illustration Cable guide Set of cables for printhead electronics components. PTFE tube Filament passage tube between the extruder and the hotend. Printing head (Hot End) Set of components that allow melting, deposition and solidification of the filament.
  • Page 8 Accompanies the movement of the filament imposed by the pinion. Hinge Component that allows to relieve tension in the filament facilitating its insertion. Filament runout sensor Filament sensor that detects if the filament finished or broke and puts the printer in pause. ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 9 Replaceable component with a reduced diameter that allows accurate deposition of the melted plastic. Note: the tightening tension should always be between the nozzle and the heatbreaker and not between the nozzle and the heating block. USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
  • Page 10 15 - 30 °C, 10 - 90% Environmental Conditions Printer storage conditions 5 - 35 °C Firmware Marlin based firmware Software Recommended slicer Cura Supported Operating System Windows, Mac OSX, Linux File types for slicer gcode ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 11: Installation

    (can be seen on the screen when the printer is switched on) is the latest version available. After you have unboxed the Blocks one MKII you will need to go to our website to the prod- uct page and download the software for preparing the 3D printing files and also download the pre-configured printing profiles for the different materials and resolutions.
  • Page 12 Installation Printer settings tab Extruder settings tab ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 13: Print Profile Configuration

    G90 ;absolute positioning 2. Print profile configuration 2.1. Download to your computer the Blocks one MKII print profiles provided by Blocks 2.2. In the top tabs in Cura software select: Settings » Profile » Manage Profiles 2.3. Click the tab Import and select the desired profiles to import to the software 2.4 After that you can choose the correct profile for the desired material and quality by click-...

  • Page 14: Build Platform Calibration And Leveling

    Attention: Make sure that the glass is in the heated plate and properly align with it and also the bulldog clips are in the position as shown in the next page. Main Screen ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 15 Installation Calibration piece positioning Heated plate and glass alignment Correct Incorrect USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...

  • Page 16: Level Plate

    Plate knob adjacent to the nozzle position in the correct direction (you will have to adjust three knobs) Attention: Execute this step (level plate) at least two times. Plate knobs that should be adjusted ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 17 Installation Main Screen USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...

  • Page 18: Nozzle Adjustment

    3.3. Put a thin paper sheet between the nozzle and build plate. 3.4. By rotating the LCD knob, adjust the distance of the plate to the nozzle until you feel a light pressure on the paper. Paper sheet between the nozzle and build plate ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 19 Installation Main Screen USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...

  • Page 20: Operation

    Illustrated steps in the next page Note: If there is a change in the filament color or material, we recommend that you allow this last step to be taken until the machine has finished. ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 21 Operation Load filament screens Main Screen USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
  • Page 22 Operation Unload filament screens Main Screen ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 23: Doing A Print

    Make sure that the print characteristics are correct for the material to be used and the print quality you want. Also check that the selected machine is the Blocks one MKII. 1. Save the gcode file to an SD card and insert it into the slot next to the screen.

  • Page 24: Change Filament

    With Blocks one MKII you can still change filament color during printing, but we recom- mend that you always keep the same type of material. Different materials have different printing characteristics, which can cause poor adhesion between the layers in the change zone or in some cases a nozzle clogging if they are combined in the same print.
  • Page 25 Operation Main Screen USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...

  • Page 26: Setting Up The Printer Directly On The Screen

    Operation 04.5 Setting up the printer directly on the screen The Blocks one MKII printer gives the user the option of controlling various parameters di- rectly on the machine, either in standby mode or during printing. In stand by mode: 1.
  • Page 27 6. Tune - allows the operator to directly change some of the printing parameters and change filament during printing. The printing speed, the Hot End temperature, heated plate tem- perature, cooling blower speed and Filament flow can be established or changed. (Screens illustrated on the next page) USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
  • Page 28 Operation Main Screen ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 29: Maintenance

    Removing objects and cleaning the build plate The printing plate in the Blocks one MKII is made of glass, which ensures its flatness but does not provide optimal adhesion. It is necessary to add a product to promote the adhe- sion of the object to the plate in addition to ensuring that the plate is leveled and at an ideal distance from the nozzle.

  • Page 30: Cleaning And Maintenance Of The Extruder

    You will then have access to the pin that secures the pinion and you can remove it. Then, with a brush or sharp object, you should clean any plastic debris on the extruder pin- ion and the bearing. ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 31: Nozzle Clearing

    This process should be relatively smooth and if you cannot get the needle through, contact Blocks customer service immediately. 6. Completely remove the filament from the machine by pulling it at the extruder entrance and at the same time relieving the tension of the extruder hinge.
  • Page 32 Nozzle Clogging Unclog the nozzle Inappropriate print parameters Configuring the Template Prepara- tion Software with the Print Profiles Preconfigured by Blocks Filament slips in the extruder Cleaning the extruder Filament not loaded Load filament Print lifts from the build plate...
  • Page 34 English 03-32 Português 35-65...
  • Page 35 Por favor leia o manual de utilizador e restante documentação que acompanha o produto Blocks. Se não o fizer, o utilizador está a correr o risco de danificar irreversivelmente o eq- uipamento podendo mesmo conduzir a acidentes e ferimentos. O utilizador deve certifi- car-se ainda que qualquer pessoa que opere o equipamento está...
  • Page 37 Manutenção Remoção de objectos e limpeza do prato de impressão Limpeza do nozzle Actualização de firmware Lubrificação de varões Tensão das correias Limpeza e manutenção do extrusor Desentupimento do nozzle Resolução de Problemas USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...

  • Page 38: Segurança

    3. A Blocks one MKII tem componentes móveis que podem causar ferimentos se forem ma- nuseados enquanto a impressora estiver em funcionamento. 4. O nozzle na Blocks one MKII funciona a temperaturas elevadas, por isso nunca deve ser to- cado no processo de aquecimento, arrefecimento ou enquanto a máquina estiver a imprimir.

  • Page 39: Introdução

    Introdução Ilustração Blocks one MKII Guia de cabos Conjunto de cabos dos componentes electrónicos da cabeça de impressão. Tubo PTFE Tubo de passagem de filamento entre o extrusor e o hotend Cabeça de impressão Conjunto de componentes que permitem a fusão, deposição e a solidifi- (Hot End) cação do filamento.
  • Page 40 Componente que permite aliviar a tensão no filamento facilitando a sua inserção. Sensor de fim Sensor de filamento que detecta se o filamento terminou ou quebrou e de filamento coloca a impressora em pausa. ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 41 Componente substituível com um diâmetro reduzido que permite a de- posição exacta do material fundido. Nota: a tensão de aperto será sempre entre o nozzle e o heatbreaker e não entre o nozzle e o bloco de aquecimento. USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
  • Page 42 15 - 30 °C, 10 - 90% Condições de armazenamento 5 - 35 °C Programas Firmware Firmware baseado em marlin Slicer recomendado Cura Sistemas Operativos Windows, Mac OSX, Linux Tipo de ficheiros para slicer gcode ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 43: Instalação

    Instalação Ao receber a impressora Blocks one MKII deve certificar-se que abre a caixa de cartão pelo lado correcto. Assim garante que o desembalamento será efectuado sem danifcar o equi- pamento. 03.1 Desempacotamento 1. Abrir a caixa de cartão pelo lado correcto.
  • Page 44 Instalação Separador Configuração Impressora Separador Configuração Extrusor ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 45: Configuração Do Perfil De Impressão

    M84 ;steppers off G90 ;absolute positioning 2. Configuração do perfil de impressão: 2.1. Descarregue para o seu computador os perfis de impressão da Blocks one MKII fornecidos pela Blocks. 2.2. Nos separadores superiores do software Cura seleccione: Settings » Profile » Manage Profiles 2.3.

  • Page 46: Calibração E Nivelamento Da Plataforma De Impressão

    1.3. Coloque a peça de calibração no sítio certo como representado nas imagens seguintes. Atenção: Certifique-se de que o vidro está na plataforma aquecida e alinhe-o correta- mente, e também as molas do prato estejam na posição mostrada na figura. Ecrã Inicial ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 47 Instalação Posicionamento da peça de calibração Alinhamento do vidro com a plataforma aquecida Correcto Incorrecto USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...

  • Page 48: Nivelamento Do Prato

    2.2. Siga as indicações na tela para ajustar a altura da placa girando a maçaneta do prato ao lado do nozzle na direção correta (terá de ajustar três maçanetas) Atenção: Execute este passo (nivelar o prato) pelo menos duas vezes. Maçanetas do prato que devem ser ajustadas ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 49 Instalação Ecrã Inicial USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...

  • Page 50: Afinação Do Nozzle

    3.3. Coloque uma folha de papel fina entre o nozzle e o prato de impressão. 3.4. Com o botão do LCD, ajuste a distância do prato ao nozzle até sentir uma ligeira pressão no papel. Folha entre o nozzle e o prato de impressão ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 51 Instalação Ecrã Inicial USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...

  • Page 52: Funcionamento

    Passos ilustrados na próxima página Nota: Caso tenha ocorrido uma mudança de cor ou material do filamento, recomendamos que se deixe fazer este último passo até a máquina o terminar. ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 53 Funcionamento Ecrãs carregamento de filamento Ecrã Inicial USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
  • Page 54 Funcionamento Ecrãs de descarregamento do filamento Ecrã Inicial ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 55: Fazer Uma Impressão

    Verifique ainda se a máquina que está seleccionada é a Blocks one MKII. 1. Guarde o ficheiro em formato gcode num cartão SD e insira-o na ranhura junto ao ecrã.
  • Page 56 Funcionamento Ecrã Inicial ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 57: Mudar O Filamento

    Com a Blocks one MKII pode ainda mudar de cor do filamento durante a impressão, mas recomendamos que mantenha sempre o mesmo o tipo de material. Materiais diferentes possuem diferentes características de impressão, o que pode causar uma má...
  • Page 58 Funcionamento Ecrã Inicial ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 59: Configuração Da Impressora Directamente No Ecrã

    Funcionamento 04.5 Configuração da impressora directamente no ecrã A impressora Blocks one MKII oferece ao utilizador a opção de controlar diversos parâmetros directamente no equipamento, seja em modo stand by, seja durante a impressão. Em modo stand by: 1. Auto home - serve para efectuar o reposicionamento da cabeça de impressão na origem das coordenadas espaciais.
  • Page 60 A velocidade de impressão, a temperatura do Hot End, a temperatura da cama quente, a velocidade do Blower de arrefecimento e o fluxo de filamento podem ser estabelecidas ou alteradas.(Ecrãs ilustrados na próxima página) ONE MKII USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 61 Funcionamento Ecrã Inicial USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...

  • Page 62: Manutenção

    Remoção de objectos e limpeza do prato de impressão O prato de impressão na Blocks one MKII é de vidro o que garante a sua planicidade mas que não proporciona uma óptima adesão. É necessário a adição de um produto para pro- mover a adesão do objecto ao prato para além de garantir que o prato se encontra nivelado...

  • Page 63: Limpeza E Manutenção Do Extrusor

    Assim certamente terá acesso ao perno que segura o pinhão e poderá retirá-lo. De seguida, com uma escova ou um objecto afiado, deve limpar todos os resíduos de plásti- co que se encontrem no pinhão do extrusor e no rolamento. USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...

  • Page 64: Desentupimento Do Nozzle

    Este processo deve ser relativamente suave e caso não consiga fazer passar a agulha contacte imediatamente o serviço de apoio ao cliente Blocks. 6. Retire completamente o filamento da máquina puxando-o junto ao rolo e ao mesmo tempo aliviando a tensão da patilha do extrusor.

  • Page 65: Resolução De Problemas

    Garantir que este está a funcionar durante a impressão Problemas de extrusão Efectuar a manutenção do extrusor Entupimento do nozzle Desentupir o nozzle Má qualidade de filamento Experimente utilizar um filamento de qualidade recomendado pela Blocks USER GUIDE MANUAL DE UTILIZAÇÃO ONE MKII...
  • Page 66 www.blockstec.com...
