Blocks ZERO User Manual

Hide thumbs Also See for ZERO:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

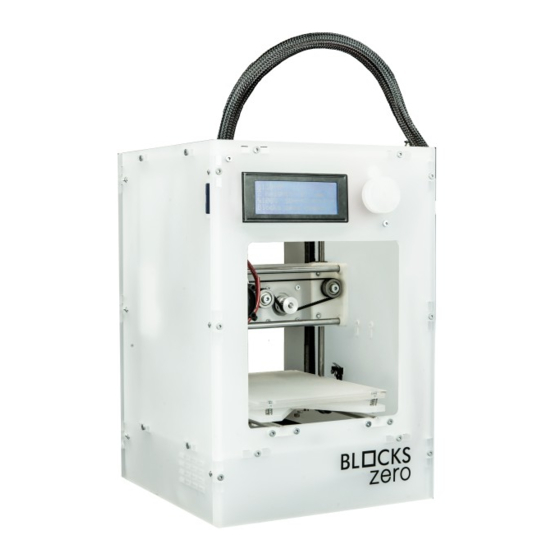

ZERO
USER GUIDE
MANUAL DE UTILIZADOR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZERO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Blocks ZERO

Summary of Contents for Blocks ZERO

  • Page 1 ZERO USER GUIDE MANUAL DE UTILIZADOR...
  • Page 2 English 03-24 Português 27-48...
  • Page 3 The “Blocks zero” product consists of a 3D printer assembly kit. For assembling the kit, the user must follow the assembly manual strictly. This electro-mechanical equipment is in- tended for the creation of digitally shaped parts or models through the deposition of mol- ten thermoplastics.

  • Page 5: Table Of Contents

    Security Introduction Installation Unpacking Installation and configuration Operation Loading the filament Plate leveling Doing a print Change filament Setting up the printer directly on the screen Maintenance Removing objects and cleaning the building plate Cleaning the nozzle Firmware updates Rod Lubrication Belt tensioning Cleaning and maintenance of the extruder Nozzle clearing...

  • Page 6: Security

    3. This machine have moving components that can cause injury if handled while the printer is operating. 4. The nozzle in Blocks zero operates at high temperatures, so it should never be touched in the heating and cooling processes or while the machine is printing.

  • Page 7: Introduction

    Introduction Blocks zero illustration Bowden Where the wiring and the PTFE tube that feeds the hot end with filament passes. SD card slot To insert the SD card with the gcode file to be printed. LCD Screen Where you can see information about machine status and printing process.
  • Page 8 Note: the pinion teeth must be perfectly aligned with the holes where the filament passes. (To learn more about how to align the pinion teeth, see page 65 of the TIPS section of the Blocks Zero assembly guide.) Hinge Component that allows to relieve tension in the filament facilitating its insertion.
  • Page 9 Replaceable component with a reduced diameter that allows accurate deposition of the melted plastic. Note: the tightening tension should always be between the nozzle and the heatbreaker and not between the nozzle and the heating block. USER GUIDE MANUAL DE UTILIZAÇÃO ZERO...
  • Page 10 15 - 30 °C, 10 - 90% Software Printer storage conditions 5 - 35 °C Firmware Marlin based firmware Recommended slicer Cura Supported Operating System Windows, Mac, Linux File types for slicer STL, OBJ ZERO USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 11: Installation

    03.1 Installation When receiving the Blocks zero printer you must make sure that you open the carton box by the correct side identified with the sticker. Doing so in this way ensures that all components of the kit are accessible in the correct order, thus avoiding mixing the various components.
  • Page 12 Installation Printer Settings Tab Extruder Settings Tab ZERO USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 13 ;{profile_string} 2. Print profile configuration: 2.1. Download to your computer the Blocks zero print profiles provided by Blocks 2.2. In the top tabs in Cura software select: Settings » Profile » Manage Profiles 2.3. Click the tab Import and select the desired profiles to import to the software 2.4.

  • Page 14: Operation

    Note: If there is a change in the filament color or material, we recommend that you allow this last step to be taken until the machine has finished. Extra: To see the process of loading the filament in video format go to the Blocks channel on YouTube or follow the direct link below.
  • Page 15 Operation Main Screen USER GUIDE MANUAL DE UTILIZAÇÃO ZERO...

  • Page 16: Plate Leveling

    Note: If you find that the friction of the card sliding between the nozzle and the plate is different in some location, the user must re-level the plate. Extra: To see the plate leveling process in video format go to the Blocks channel on YouTube or follow the direct link below.
  • Page 17 Operation Main Screen USER GUIDE MANUAL DE UTILIZAÇÃO ZERO...

  • Page 18: Doing A Print

    Make sure that the print characteristics are correct for the material to be used and the print quality you want. Also check that the machine that is selected is the Blocks Zero. 1. Save the gcode file to an SD card and insert it into the side slot next to the screen.

  • Page 19: Change Filament

    With Blocks Zero you can still change filament color during printing, but we recommend that you always keep the same type of material. Different materials have different printing characteristics, which can cause poor adhesion between the layers in the change zone or in some cases a nozzle clogging if they are combined in the same print.

  • Page 20: Setting Up The Printer Directly On The Screen

    04.5 Setting up the printer directly on the screen The Blocks Zero printer gives the user the option of controlling various parameters directly on the machine, either in standby mode or during printing. 1. Auto home - Serves to reposition the print head at the origin of the spatial coordinates.

  • Page 21: Maintenance

    05.1 Removing objects and cleaning the build plate The roughness of the build plate on the Blocks Zero provides optimum adhesion. It is not necessary to add glues, lacquers or other similar products, just ensure that the plate is lev- eled and at an ideal distance from the nozzle.

  • Page 22: Cleaning And Maintenance Of The Extruder

    (To learn more about how to align the pinion teeth, see page 65 of the TIPS section of the Blocks Zero assembly guide.) Pay attention to the compression distance of the springs, it will be important when they are replaced since the tension must be approximately the same.

  • Page 23: Nozzle Clearing

    (To learn more about disconnecting the PTFE tube, see page 66 of the TIPS section of the Blocks Zero assembly guide.) 4. Then, by gradually increasing the force, push the filament manually near the hot end in the direction of the nozzle.

  • Page 24: Troubleshooting

    Filament does not flow Nozzle Clogging Unclog the nozzle Inappropriate print parameters Configuring the Template Prepara- tion Software with the Print Profiles Preconfigured by Blocks Filament slips in the extruder Adjusting the spring tension of the extruder Cleaning the extruder Filament not loaded...
  • Page 26 English 03-24 Português 27-48...
  • Page 27 Por favor leia o manual de utilizador e restante documentação que acompanha o produ- to Blocks. Se não o fizer, o utilizador está a correr o risco de danificar irreversivelmente o equipamento podendo mesmo conduzir a acidentes e ferimentos. O utilizador deve certifi- car-se ainda que qualquer pessoa que opere o equipamento está...
  • Page 28 ZERO USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 29 Configuração da impressora directamente no ecrã Manutenção Remoção de objectos e limpeza do prato de impressão Limpeza do nozzle Actulização do firmware Lubrificação dos varões Tensão das correias Limpeza e manutenção do extrusor Desentupimento do nozzle Resolução de Problemas USER GUIDE MANUAL DE UTILIZAÇÃO ZERO...

  • Page 30: Segurança

    Segurança Segurança 1. A Blocks zero deve ser sempre utilizada com a fonte de alimentação fornecida com a impressora. 2. Nunca utilizar cabos de alimentação danificados. 3. A Blocks zero tem componentes móveis que podem causar ferimentos se forem manu- seados enquanto a impressora estiver em funcionamento.

  • Page 31: Introdução

    Introdução Ilustração Blocks zero Bowden Onde passa a cablagem e o tubo PTFE que alimenta o hot end com filamento. Slot para cartão SD Sítio para inserir o cartão SD com o ficheiro a imprimir em formato gcode. Ecrã LCD Onde se pode ver a informação relativa ao estado da máquina e impressão.
  • Page 32 (Para saber mais sobre como alinhar os dentes do pinhão consulte a página 65 da secção TIPS do manual de montagem Blocks Zero.) Patilha Componente que permite aliviar a tensão no filamento facilitando a sua inserção.
  • Page 33 Componente substituível com um diâmetro reduzido que permite a de- posição exacta do material fundido. Nota: a tensão de aperto será sempre entre o nozzle e o heatbreaker e não entre o nozzle e o bloco de aquecimento. USER GUIDE MANUAL DE UTILIZAÇÃO ZERO...
  • Page 34 15 - 30 °C, 10 - 90% Programas Condições armazenamento 5 - 35 °C Firmware Firmware baseado em Marlin Slicer recomendado Cura Sistemas Operativos Windows, Mac, Linux Tipo de ficheiros para slicer STL, OBJ ZERO USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 35: Instalação

    Após ter assemblado o kit Blocks zero seguindo o manual de mon- tagem será necessário ir ao nosso website à página da Blocks zero e fazer o download do software de preparação dos ficheiros de impressão 3D e também o download dos perfis de impressão pré...
  • Page 36 Instalação Separador Configuração Impressora Separador Configuração Extrusor ZERO USER GUIDE MANUAL DE UTILIZAÇÃO...
  • Page 37 G90 ;absolute positioning ;{profile_string} 2. Configuração do perfl de impressão: 2.1. Descarregue para o seu computador os perfis de impressão da Blocks zero fornecidos pela Blocks. 2.2. Nos separadores superiores do software Cura seleccione: Settings » Profile » Manage Profiles 2.3.

  • Page 38: Funcionamento

    Nota: Caso tenha ocorrido uma mudança de cor ou material do filamento, recomendamos que se deixe fazer este último passo até a máquina o terminar. Extra: Para ver o processo de carregar o filamento em formato video dirija-se ao canal Blocks no You- Tube ou siga o link directo abaixo.
  • Page 39 Funcionamento Ecrã Inicial USER GUIDE MANUAL DE UTILIZAÇÃO ZERO...

  • Page 40: Nivelamento Do Prato

    Nota: caso verique que o atrito do cartão a deslizar entre o nozzle e o prato é diferente nalguma localização, o utilizador deve fazer um novo nivelamento do prato de impressão. Extra: Para ver o processo de nivelamento do prato em formato video dirija-se ao canal Blocks no YouTube ou siga o link directo abaixo.
  • Page 41 Funcionamento Ecrã Inicial USER GUIDE MANUAL DE UTILIZAÇÃO ZERO...

  • Page 42: Fazer Uma Impressão

    Verifique ainda se a máquina que está seleccionada é a Blocks Zero. 1. Guarde o ficheiro em formato gcode num cartão SD e insira-o na ranhura lateral junto ao ecrã.

  • Page 43: Mudar O Filamento

    Com a Blocks Zero pode ainda mudar de cor do filamento durante a impressão, mas re- comendamos que mantenha sempre o mesmo o tipo de material. Materiais diferentes possuem diferentes características de impressão, o que pode causar uma má...
  • Page 44 Funcionamento ZERO USER GUIDE MANUAL DE UTILIZAÇÃO...

  • Page 45: Configuração Da Impressora Directamente No Ecrã

    Configuração da impressora directamente no ecrã A impressora Blocks Zero oferece ao utilizador a opção de controlar diversos parâmetros directamente no equipamento, seja em modo stand by, seja durante a impressão. 1. Auto home - serve para efectuar o reposicionamento da cabeça de impressão na origem das coordenadas espaciais.

  • Page 46: Manutenção

    é necessário conectar a impressora a um computador com o cabo USB fornecido com a Blocks Zero. De seguida execute o Cura e seleccione o menu Settings » Printer » Manage Printers e depois selecione a máquina correcta e clique Upgrade firm- ware »...

  • Page 47: Limpeza E Manutenção Do Extrusor

    65 da secção TIPS do manual de monta- gem Blocks Zero.) Tenha ainda atenção à distância de compressão das molas, vai ser importante para quando estas forem recolocadas, pois a tensão deve ser aproximadamente a mesma.

  • Page 48: Desentupimento Do Nozzle

    (Para saber mais sobre como desconectar o tubo puxar o tubo PTFE na direcção oposta. de PTFE consulte a página 66 da secção TIPS do manual de montagem Blocks Zero.) 4. Agora aumentando gradualmente a força, empurre o filamento manualmente junto ao hot end na direcção do nozzle.

  • Page 49: Resolução De Problemas

    Garantir que este está a funcionar durante a impressão Problemas de extrusão Efectuar a manutenção do extrusor Entupimento do nozzle Desentupir o nozzle Má qualidade de filamento Experimente utilizar um filamento de qualidade recomendado pela Blocks USER GUIDE MANUAL DE UTILIZAÇÃO ZERO...
  • Page 50 www.blockstec.com...
