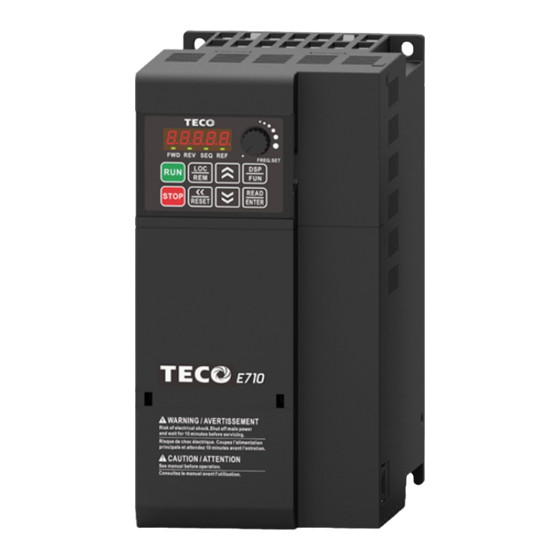

TECO E710 Series Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
使用說明書
E 7

Advertisement

loading
Need help?

Need help?

Do you have a question about the E710 Series and is the answer not in the manual?

Questions and answers

Related Manuals for TECO E710 Series

Summary of Contents for TECO E710 Series

  • Page 1 使用說明書...
  • Page 2 Chapter 1 Safety Precautions Before Supplying Power to the Inverter Warning The main circuit must be correctly wired. For single phase supply use input terminals (R/L1, T/L3) and for three phase supply use input terminals (R/L1, S/L2, T/L3). Terminals U/T1, V/T2, W/T3 must only be used to connect the motor. Connecting the input supply to any of the U/T1, V/T2 or W/T3 terminals will cause damage to the inverter.
  • Page 3 • Use wire gauge recommendations and torque specifications. (See Wire Gauge and Torque Specification in section 3.6) • Never connect input power to the inverter output terminals U/T1, V/T2, W/T3. • Do not connect a contactor or switch in series with the inverter and the motor. •...
  • Page 4 • Do not use the inverter braking function for mechanical holding, otherwise injury may result. Do not check signals on circuit boards while the inverter is running. Maintenance, Inspection and Replacement Warning • Wait a minimum of five minutes after power has been turned OFF before starting an inspection.
  • Page 5 Chapter 2 Environment and Installation 2.1 System Diagram Power supply: Make sure the correct voltage is applied to avoid damaging the inverter. Molded-case circuit breaker (MCCB) or fused disconnect: A molded-case circuit breaker or fused disconnect must be installed between the AC source and the inverter that conforms to the rated voltage and current of the inverter to control the power and protect the inverter.
  • Page 6 2.1.1 Inverter Nameplate 2.1.2 Model E710 - 4 01 - H 3 E F E710 series EMC Filter： Input Voltage： F: with Filter Biult-in 2：200V class Blank：without Filter Biult-in 4：400V class Maximum applicable motor capacity : P5: 0.5HP 01： 1HP E: Easy 02：...
  • Page 7 Mode List： Filter Inverter Input Frequency Power Motor built-in Model Voltage (Hz) (HP) (KW) (Vac) with without ◎ E710-2P5-HE ◎ E710-201-HE 0.75 1ph/3ph， 200~240V ◎ +10%/-15% E710-202-HS ◎ E710-203-HS ◎ E710-2P5-H1EF ◎ E710-201-H1EF 0.75 1ph， 200~240V ◎ +10%/-15% E710-202-H1SF ◎ E710-203-H1SF ◎...
  • Page 8 2.1.3 Electrical specification of product 200V Series： 型號： E710-□□□ Horse Power(HP) Suitable motor capacity 0.75 (kW) Rated output current Rated capacity (kVA) 單/三相 200～240V (+10%-15%),50/60HZ Input voltage range 三相 0～240V Output voltage range Input current (A) 5.0/2.9 8.7/5.0 13.7/7.9 20.1/11.6 17.9 26.3 Allowable momentary...
  • Page 9 ITEM Basic Specifications External Input Terminlas: AI1、AI2 (0～10V / 2～10V / 0～20mA / 4～20mA) input Multifunction input up/down function Setting frequency by communication method. Lower and upper frequency limits Frequency limit 3 skip frequency settings. V/F :±2~3% Speed control accuracy SLV :±...
  • Page 10 (for simple E type) 2.2.2 General Wiring Diagram Notes: *1: Use SW5 to select between Sink (NPN, with 24VG common) or Source (PNP, with +24V common) for multi-function digital input terminals S1~S6. *2: Use SW3 to switch between voltage (0~10V) and current (4~20mA) input for Multi-function analog input 1 (AI1). Besides please also check parameter 04-00 for proper setting.
  • Page 11 2.3 Product specifications and wiring diagram (for standard S type) 2.3.1 General Specifications ITEM Basic Specifications IM: V/F、V/F+PG(In development)、SLV、SV(In development) Control mode PM: SV(In development)、SLV SRM(In development): PMA-SyRM-SLV、SyRM-SLV Frequency control 0.01～599Hz range 150%/3Hz(VF) , 150% / 0.5Hz (SLV) starting torque Digital references: 0.01Hz Frequency setting resolution...
  • Page 12 ITEM Basic Specifications prohibit,prohibit for direct start after power up and error recovery ,parameter lock up Standard built-in RS485 communication (Modbus), One to one or One to many control. Communication control IP20 /NEMA 1: Operating –10 ~ 50℃ (without stick on type dust cover.) temperature –10 ~40℃...
  • Page 13 2.3.2 General Wiring Diagram (for standard S type) Notes: *1：Use SW5 to select between Sink (NPN, with 24VG common) or Source (PNP, with +24V common) for multi-function digital input terminals S1~S7. *2：Use SW3/SW4 to switch between voltage (0~10V) and current (4~20mA) input for Multi-function analog input 1/2 (AI1/AI2).
  • Page 14 2.4 General Terminals Power Terminals 2.4.1 220V : 2P5~201HP/440V : 401~402HP 220V : 202~208HP/440V : 403~410HP Main Power terminal definition Table1 200V：0.5~8HP Terminal 400V：1~10HP R/L1 Main power input S/L2 T/L3 P－BR： External brake resistor U/T1 V/T2 Inverter Output W/T3 E/PE/ Ground Terminal...
  • Page 15 Control Terminals 2.4.2 ■Type E 220V : 2P5~201HP/440V : 401~402HP （Type E） Control terminal definition Table 2 Type Terminal Terminal Function Multifunction Input Terminal Multifunction Input Terminal Digital Multifunction Input Terminal input Multifunction Input Terminal signal Multifunction Input Terminal Multifunction Input Terminal Digital signal SOURCE point (SW6 switched to SOURCE ) power Common terminal of Digital signals...
  • Page 16 ■Type S 220V : 202~208HP/440V : 403~410HP （Type S） Control terminal definition Table 3 Type Terminal Terminal Function Multifunction Input Terminal Multifunction Input Terminal Multifunction Input Terminal Digital Multifunction Input Terminal input Multifunction Input Terminal signal Multifunction Input Terminal Multifunction Input Terminal/ Pulse command input, Bandwidth: 32KHz Digital signal SOURCE point (SW6 switched to SOURCE ) power...
  • Page 17 2.5 Specifications of terminal wiring • Wiring specification 2.5.1 • Wiring diameter AWG (mm E710 series Rated Control Power main Ground Motor(HP) Current Terminal Supply Terminal E(G) 14~12 14~12 0.5HP TO-50EC(15A) CU-11 (2～3.5) (2～3.5) 12~10 12~10 TO-50EC(20A) CU-11 200V (3.5～5.3) (3.5～5.3)
  • Page 18 2.5.2.2 Control Terminal...
  • Page 19 Outline Dimensions and installation 2.6.1 Standard （a）220V : 2P5~201HP/440V : 401~402HP (IP00) Outline Dimensions (mm) Inverter model Gross remark Weight(kg) 130.5 E710-2P5-HE 130.5 E710-201-HE 130.5 E710-401-H3E 130.5 E710-402-H3E...
  • Page 20 （b）220V : 2P5~201HP/440V : 401~402HP (NEMA1) Outline Dimensions (mm) Inverter model Gross remark Weight(kg) 130.5 E710-2P5-HE 130.5 E710-201-HE 130.5 E710-401-H3E 130.5 E710-402-H3E...
  • Page 21 （c）220V : 202~205HP/440V : 403~405HP (IP00) Outline Dimensions (mm) Inverter model Gross remark Weight(kg) E710-202-HS E710-203-HS E710-205-H3S E710-403-H3S E710-405-H3S...
  • Page 22 （d）220V : 202~205HP/440V : 403~405HP (NEMA1) Outline Dimensions (mm) Inverter model Gross remark Weight(kg) E710-202-HS E710-203-HS E710-205-H3S E710-403-H3E E710-405-H3S...
  • Page 23 （e）220V : 208HP/440V : 408-410HP (IP00) Outline Dimensions (mm) Inverter model Gross remark Weight(kg) 194.5 E710-208-H3S 194.5 E710-408-H3S 194.5 E710-410-H3S...
  • Page 24 （f）220V : 208HP/440V : 408-410HP (NEMA1) Outline Dimensions (mm) Inverter model Gross remark Weight(kg) 194.5 E710-208-H3S 194.5 E710-408-H3S 194.5 E710-410-H3S...
  • Page 25 2.6.2 Filter built-in（440V 1~10HP） （a）440V : 401~402HP Outline Dimensions (mm) Inverter model Gross remark Weight(kg) Weight to be 169.5 195.5 E710-401-H3EF determined 169.5 195.5 E710-402-H3EF...
  • Page 26 （b）440V : 403-405HP Outline Dimensions (mm) Inverter model Gross remark Weight(kg) Weight to be E710-403-H3SF determined E710-405-H3SF...
  • Page 27 （c）440V : 408-410HP Outline Dimensions (mm) Inverter model Gross remark Weight(kg) 222.5 Weight to be E710-408-H3SF determined 222.5 E710-410-H3SF Outline Dimensions 2.6.3 KeyPad Installation position Install the product in an easy to operate environment and avoid exposure to: ¬ to avoid direct sunlight ¬...
  • Page 28 ¬ to prevent vibration (punch), if cannot avoid please add shock pads to reduce the vibration Chapter 3 Parameters Parameter group Group Name Group 00 Basic Parameters Group 01 V/F Control Parameters Group 02 IM Motor Parameters Group 03 External Digital Input and Output Parameters External Analog Input and Output Parameters Group 04 Group 05...
  • Page 29 Group 00: Basic Parameters Group 00: Basic Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 0: V/F Source 2: External Selection Terminal 1: Reserved (Analog 1) 2: SLV Control Mode Communication 00-00 3: Reserved Selection Control (RS-485) 4: Reserved...
  • Page 30 Group 00: Basic Parameters Group 00: Basic Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name Frequency 0: General limit 1: Reserved Acceleration 2: Conveyor 00-14 0.1~6000.0 Time 1 3: Exhaust Fan Deceleration 4: Reserved 00-15 0.1~6000.0 Time 1...
  • Page 31 Group 01: V/F Control Parameters **: Before to set up 00-32 Application, it should do initialized setting (parameter 13-08) first. When Parameter Attrib Code Setting Range Default setting 00-32, the I/O port function changed Name automatically. To avoid accident, be sure to confirm Voltage of 690V: 0.0~804.0 the I/O port signal of inverter and external terminal...
  • Page 32 Group 01: V/F Control Parameters Group 02: IM Motor Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name Core loss of 200V: 0.0~255.0 02-13 0.0~15.0 Base Output Motor 1 400V: 0.0~510.0 01-25 Voltage of 575V: 0.0~670.0 02-14 Reserved...
  • Page 33 Group 02: IM Motor Parameters Group 03: External Digital Input and Output Parameters Parameter Attrib Code Setting Range Default Name Parameter Attrib Code Setting Range Default Motor Name 02-37 Mechanical 0.0~10.0 Frequency Loss Switch Function 14: Emergency Stop (decelerate to zero and stop) Group 03: External Digital Input and 15: External Baseblock...
  • Page 34 Group 03: External Digital Input and Group 03: External Digital Input and Output Parameters Output Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 37: Traversing xxx0b: S5 A Operation Contact xxx1b: S5 B 38: Upper Contact Deviation of...
  • Page 35 Group 03: External Digital Input and Group 03: External Digital Input and Output Parameters Output Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 23: Source of 53: Frequency Operation Detection 6 (≦ Command 03-46+03-47) 24: Source of 54: Turn on...
  • Page 36 Group 03: External Digital Input and Group 03: External Digital Input and Output Parameters Output Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 2: Allow speed 03-39 Reserved changes from Up/Down last set 03-40 Frequency 0.00~5.00...
  • Page 37 Group 04: External Analog Input and Group 04: External Analog Input and Output Parameters Output Parameters Parameter Parameter Attrib Attrib Code Setting Range Default Code Setting Range Default Name Name 0: AI1:0~10V 17: PTC AI2:0~10V Overheat Protection 1: AI1:0~10V AI2:4~20mA AI2 Signal 04-06 Scanning and...
  • Page 38 Group 04: External Analog Input and Group 05: Multi-Speed Parameters Output Parameters Parameter Attrib Code Setting Range Default Name Parameter Attrib Code Setting Range Default *Frequency Name 05-05 0.00~599.00 30.00 Setting of 28: Communication Speed-Stage 4 control *Frequency 04-12 AO1 Gain 0.0~1000.0 100.0 05-06...
  • Page 39 Group 05: Multi-Speed Parameters Group 05: Multi-Speed Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name Deceleration of Multi Time Setting Speed 9 05-22 0.1~6000.0 10.0 of Multi Acceleration Speed 2 Time Setting 05-37 0.1~6000.0 10.0 Acceleration...
  • Page 40 Group 06: Automatic Program Operation Group 06: Automatic Program Operation Parameters Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 1: Execute a single Operation- cycle operation Stage 5 mode. Restart *Frequency speed is based on Setting of 06-06 0.00~599.00...
  • Page 41 Group 06: Automatic Program Operation Group 06: Automatic Program Operation Parameters Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name Operation Selection of Speed-Stage 2 Time Setting 06-20 0.0~6000.0 Operation of Speed- 0: Stop Direction Stage 4 06-35...
  • Page 42 Group 07: Start /Stop Parameters Group 07: Start /Stop Parameters Parameter Attrib Code Setting Range Default Name Parameter Attrib Code Setting Range Default DC Injection Name 07-16 Braking Time 0.00~100.00 0.00 Momentary 0: Disable at Start Power 07-17 Reserved 07-00 Loss/Fault Minimum 1: Enable...
  • Page 43 Group 07: Start /Stop Parameters Group 08: Protection Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 2: Execute a disabled in acceleration. Speed Search xx0xb: Stall each time prevention is 0: Maximum Start enabled in Output deceleration.
  • Page 44 Group 08: Protection Parameters Group 08: Protection Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 0: Stop Output 0: Low-Torque Start-up after Overload Detection is Mode of Protection Disabled. Overload 08-06 1: Continuous 1: Start to Detect Protection Operation after...
  • Page 45 Group 08: Protection Parameters Group 08: Protection Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 0: Deceleration Multi-Function XXX0b: S6 A Permissive to Stop Terminal contact 08-30 08-50 0000b Function Status of Fire XXX1b: S6 B 1: Coast to Stop Selection...
  • Page 46 Group 08: Protection Parameters Group 09: Communication Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 09-10 Reserved IGBT 0: Disable 08-66 0~150 maintenance 09-11 Bluetooth 1: Enable settings (*11) Bluetooth 09-12 0~65534 Note: Models of 200V 50HP and 400V 100HP and Password above don’t have this function.
  • Page 47 Group 10: PID Parameters Group 10: PID Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name Maximum 10-08 Frequency 0.00~599.00 Note2 10-33 Value of PID 1 ~ 10000 Limit Feedback PID Decimal 10-09 PID Bias -100.0~100.0 10-34 0 ~ 4...
  • Page 48 Group 11: Auxiliary Parameters Parameter Attrib Code Setting Range Default Name 0: Automatic Group 11: Auxiliary Parameters energy saving Automatic Parameter Attrib is disabled. Code Setting Range Default 11-19 Energy Saving Name 1: Automatic Function 0: Allow energy saving Forward and is enabled.
  • Page 49 Group 11: Auxiliary Parameters Group 11: Auxiliary Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name **Frequency Zero-servo 11-50 0~4096 11-37 Limit of OV 0.00~599.00 5.00 Count Prevention Braking 0: Disable 200V: 200~400V 11-51 Selection of Deceleration 1: Enable...
  • Page 50 Group 11: Auxiliary Parameters Group 11: Auxiliary Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 0: Mode1 switching Selection of 1: Mode 2 1: Mode2 11-62 Preventing No switching Oscillation 2: Mode3 in operation Strong 0: Disable 2: Mode 3...
  • Page 51 Group 12: Monitoring Parameters Group 12: Monitoring Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name Line Speed 1500/ Display the 12-03 0~60000 Output Voltage Display (LED) 1800 12-12 output voltage of Current Fault of current fault 0: Display Inverter Output...
  • Page 52 Group 12: Monitoring Parameters Group 12: Monitoring Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 0: VF frequency set 1: PG by 01-02) 2: SLV Display PG 3: SV PG Pulse pulse number 12-34 Note4 4: PSV...
  • Page 53 Group 12: Monitoring Parameters Group 12: Monitoring Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name Description is similar to 12-05 1: Inverter ready 1: D uring running 12-43 Inverter Status 1: D uring zero speed Display inverter 1: D uri ng speed agree 1: D uring fault detect ion (m inor fault)
  • Page 54 Group 13: Maintenance Parameters ** A510s 200V 50HP (and the above) and 400V 100HP (and the above) don’t support heatsink Parameter Attrib Code Setting Range Default Name temperature display function. (50Hz)(200/380V /575V) Group 13: Maintenance Parameters 7: 3 wire Parameter Attrib initialization Code...
  • Page 55 Group 13: Maintenance Parameters Group 13: Maintenance Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name Exhibit twenty Fault Previous four 13-24 Previous four Note1 History Fault History Fault History Exhibit Previous Exhibit Previous Previous five 13-41 twenty one...
  • Page 56 Group 14: PLC Setting Parameters Group 15: PLC Monitoring Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 15-00 T1 Current Value1 0~9999 14-00 T1 Set Value 1 0~9999 Note6 T1 Set Value 2 T1 Current Value 2 14-01 0~9999...
  • Page 57 Group 16: LCD Function Parameters Group 16: LCD Function Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name first line. represents the (default is display of frequency XX.XX at command) 100%. 5~82 30001~39999: (Note4) when using Users specify LCD to...
  • Page 58 Group 16: LCD Function Parameters Group 16: LCD Function Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name inverter and 16-26 P4 Start Time 00:00 ~ 23:59 08:00 Note8 operator. 16-27 P4 Stop Time 00:00 ~ 23:59 18:00 Note8 0: Do not allow 1:Mon...
  • Page 59 Group 16: LCD Function Parameters Group 17: Automatic Tuning Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 200V: 50.0~240.0 Forward Motor Rated 400V: 100.0~480.0 Rotation 17-03 Voltage 575V:150.0~670.0 xxx1b: RTC 690V: 180.0~804.0 Run1 Motor Rated 50.0/ Reverse...
  • Page 60 Group 19: Wobble Frequency Parameters *: The default value is 1 in VF/ VF+PG mode while the default value is 0 in SLV/ SV/ SLV2 mode. Parameter Attrib Code Setting Range Default Name Wobble *: It is suggested that HD/ ND mode (00-27) and 19-04 Frequency 0.0~1000.0...
  • Page 61 Group 20: Speed Control Parameters Group 20: Speed Control Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name of Speed Clockwise Feedback 1 Rotation Selection of PG Rotation Low-pass Filter 1: Forward as Direction Time Constant Clockwise 20-14...
  • Page 62 Group 21: Torque And Position Control Group 21: Torque And Position Control Parameters Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name Positive Torque The Command 21-05 0~300 Limit of Rotation 21-20 -9999 ~ 9999 Cycle Number Negative 21-06...
  • Page 63 Group 21: Torque And Position Control Group 22: PM Motor Parameters Parameters Parameter Attrib Code Setting Range Default Parameter Attrib Name Code Setting Range Default Name 25%~200% PM Motor The Command 22-02 inverter’s rated Rated Current of Rotation current 21-34 -9999 ~ 9999 Cycle Number PM Motor ‘s...
  • Page 64 Group 22: PM Motor Parameters Group 22: PM Motor Parameters Parameter Attrib Parameter Attrib Code Setting Range Default Code Setting Range Default Name Name 0: PM Motor Initial Magnetic 1: Mode 1 Tuning is not Pole 2: Mode 2 Active. 0: Low Speed 1: Parameter Open Loop...
  • Page 65 Group 22: PM Motor Parameters fault output does not energize in this case. Once the warning is removed, the system will Parameter Attrib Code Setting Range Default automatically return to its original state. Name 25.18.5KW 4.2 Fault Detection Function 1800RPM 28.22KW When a fault occurs, please refer to Table 4.1 1800RPM...
  • Page 66 LED display Possible solutions LED display Possible solutions larger rating. • Check and reduce motor load, check and operation • Replace motor. duty cycle. • Check the motor wiring. • Check over torque Ground fault • Disconnect motor and try Over torque detection parameters (08- running inverter.
  • Page 67 LED display Possible solutions LED display Possible solutions • Check SF1 / SF2 and SG STO2 connection (For Safety switch enhanced E & G type) • Check if 08-30 =0 and CF07 03-00~03-07=58 • Perform rotational or Motor control stationary auto-tune fault •...
  • Page 68 LED display Corrective action When the inverter detects a warning, the keypad displays a warning code (flash). time. Note: The fault contact output does not • Check power source energize on a warning and the inverter • Replace pre-charge contactor continues operation.
  • Page 69 LED display Corrective action LED display Corrective action (flash) • Check PG parameters External 20-23/20-24. baseblock • Increase Acceleration / deceleration time. • Check V/f curve. Motor overload • Check motor rated current (flash) • Check and reduce External motor load, check and baseblock operation duty cycle.
  • Page 70 LED display Corrective action LED display Corrective action • Multi-function input SE02 function set incorrectly. Digital input • Check wiring • Check multi-function terminal error input setting. EF2 ( flash ) External fault (S2) SE03 V/f curve error • Check V/F parameters EF3 ( flash ) External fault (S3)
  • Page 71 LED display Corrective action LED display Corrective action Parameter • Lifting the parameter Lock lock key code, to enter the correct parameter STP2 for 13-07 External Terminal Stop • Remove the run Set password Error command from external failed • Enter the correct terminal parameter for 13-07 to enable the parameter...
  • Page 72 Error Corrective action Error Corrective action • Check motor installation. Motor rotor Timeout during • Check motor. resistance R2 magnetic pole • Check motor wiring. tuning error. alignment during • Check brake released. rotational auto- Motor mutual tune. inductance Lm •...
  • Page 73 第 1 章 安全注意事項 1.1 送電前 警告  主回路端子必須正確配線，單相(R/L1、S/L2)/三相(R/L1、S/L2、T/L3)為電源輸入端子，絕對 不可以與 U/T1、V/T2、W/T3 混用；混用時，送電將造成變頻器的損壞。 注意  所選用之電源電壓必須與變頻器之輸入電壓規格相同。  搬運變頻器時，請勿直接提取前蓋，應由變頻器本體搬運，以防止前蓋脫落，避免變頻器掉落 造成人員受傷或變頻器損壞。  請將變頻器安裝於金屬類等不燃物材料之上，請勿安裝於易燃性材料上或附近，以防止發生火 災。  若多台變頻器同放在⼀個控制盤內，請外加散熱風扇，使盤內溫度低於 40℃ 以下(無防塵蓋 50℃以下)，以防過熱或火災等發生。  請於關閉電源後，再拆卸或裝入操作器，並請按圖操作固定操作器，以免接觸不良造成操作器 故障或不顯示。 警告  本產品系通過 IEC 61800-3 限制區域使用等級。在某些環境下使用本產品時，可能造成電磁 干擾，故在使用前請先進行適當的測試，同時請務必做好接地工程。  提供馬達過溫度保護功能。 注意  產品的安裝及使用必須由有資格的專業電氣人員進行。 ...
  • Page 74 姆)。請依據 EN61800-5-1 規範要求將變頻器接地。電線尺寸可能至少須達到 10mm2 (6AWG)才能符合限制洩漏電流的標準。  變頻器接地端子請務必正確接地;如未正確接地,請務必將控制板地線拔除,避免突波打壞電子零 件。  RCD 需符合 B 型漏電流之保護規範。  接線完成後，確認緊急停止機能有效。(接線責任屬於使用方)  勿直接觸碰輸入/輸出電源線，並避免所有接線與變頻器外殼接觸與線路短路。  勿對變頻器進行耐壓測試，容易造成半導體元件受損。 注意  確認輸入主電源與變頻器相符，避免受傷或火災發生。  請依相關接線圖連接煞車電阻及煞車單元，否則有引發火災危險。  請依指定轉矩來鎖固端子螺絲，避免引發火災的危險。  勿將輸入電源連接至變頻器輸出端子上。  勿將電磁接觸器，電磁開關接點連接至輸出端子。  勿將進相電容器或 LC/RC 濾波器連接至輸出電路上。  確保變頻器、馬達所產生的干擾不會影響周邊感測器或設備。 1.3 運轉前 警告  送電前請確認變頻器之機種容量和變頻器功能參數 13- 00 所設定的機種容量相同 。 ...
  • Page 75  運轉中不可將馬達機組投入或切離，否則會造成變頻器過電流跳脫，嚴重時會造成變頻器主回 路損壞。  進行復歸機能時，請勿靠近機器，故障清除後，機器會再啟動。  勿於雙手潮濕時操作機器。  提供⼀個獨立的緊急停止開關，此開關使用在該機能參數被設置時啟用(請參考 11-55) 。  提供⼀個獨立外部硬體緊急開關，當遇危險時可緊急關斷變頻器輸出。  復歸警告前請確認運轉命令為關閉的。  若選擇復電後自動重新啟動(07-00)，變頻器將在電源回復後自動啟動。  自動調校執行前，請確保週邊系統，機械設備狀態，確保人員安全。  無論變頻器處於運轉或停止狀態，避免觸碰相關端子，以防發生危險。  電源切斷後，風扇可能會繼續旋轉⼀段時間。 注意  散熱座、煞車電阻等發熱元件請勿觸摸。  變頻器可以很容易使馬達從低速到高速運轉，請確認馬達與機械的容許範圍。  使用煞車模組等搭配產品時，請注意其使用之相關設定。  變頻器運轉時，請勿檢查電路板上的信號。 警告 避免感電！變頻器內部的直流電容器在電源移除後 5 分鐘才能放電完畢，請在電源移除 5 分鐘後， 再進行拆裝或實施檢查。 1.6 檢查保養和更換時 警告...
  • Page 76  變頻器周圍溫度應在 14° ~ 104(140)°F (-10 ~ +40(60)°C) 95%RH 不結露環境中使用，但需 確保周圍環境無滴水及金屬粉塵。 1.7 變頻器報廢時注意事項 ■ 注意 當變頻器要處理報廢時，請作為工業垃圾進行處理，並請注意以下事項：  變頻器主回路的電解電容和印刷電路板上的電解電容焚燒時可能會發生爆炸；  變頻器的外殼等塑膠件焚燒時會產生有毒氣體。 裝有電子元件的設備不能與生活垃圾⼀起處理，必須按照當地現行法規將其與電氣和電子 廢棄物⼀起單獨回收。 1.8 保證責任的免除 因本公司產品的故障，給貴公司或貴公司的客戶等造成的機會喪失以及非本公司產品的損傷，或 對於其他業務的補償，無論是否在保證期限內，均不屬於本公司的保證範圍。...
  • Page 77 第 2 章 周圍環境及安裝 2.0 系統圖 ■ 電源 ‧ 請確認電壓等級是否正確，以免變頻器損壞。 電源 無熔絲開關 (NFB) 及漏電斷路器 ■ ‧ 請參考使用說明書，選用適當額定電流之 NFB。 無熔絲開關 NFB ‧ 請勿使用 NFB 作為變頻器之運轉/停止控制。 (及漏電斷路器 ) ‧ 若加裝漏電斷路器以作漏電故障保護時，請選用感 度電流 200mA 以上，動作時間 0.1 秒以上(V- TYPE)，以防止高頻誤動作。 電磁接觸器 ■ 電磁接觸器 ‧ ⼀般使用時，可以不加電磁接觸器，但要作外部順 序控制或停電後自動再起動等功能時，需加裝電磁 AC 電抗器...
  • Page 78 2.1.1 變頻器銘板 2.1.2 型號 E710 - 4 01 - H 3 E F E710 系列 雜訊濾波器： 輸入電壓： F: 內建 EMC 濾波器 2：200V 級 空白：無濾波器 4：400V 級 最大適用馬達容量： 0.5HP 01： 1HP E: 簡易 02： 2HP ∫ S: 標準 10： 10HP 電源輸入： 產品型式：...
  • Page 79 型號列表： Filter 適用 適用 變頻器型號 馬力數 內建 適用電壓(Vac) 頻率 馬達 (HP) (標準品型號) 內含 不含 (Hz) (KW) ◎ E710-2P5-HE ◎ E710-201-HE 0.75 1ph/3ph， 200~240V +10%/-15% ◎ E710-202-HS E710-203-HS ◎ E710-2P5-H1EF ◎ ◎ E710-201-H1EF 0.75 1ph， 200~240V +10%/-15% E710-202-H1SF ◎ ◎ E710-203-H1SF E710-205-H3S ◎...
  • Page 80 2.1.3 產品電氣規格 200V 機種： 型 號 ： E710-□□□ 馬 力 數 (HP) 適 用 電 機 容 量 (kW) 0.75 額 定 輸 出 電 流 (A) 額 定 容 量 (kVA) 輸 入 電 壓 範 圍 單 /三 相 200～ 240V (+10 %-15%),50/60HZ 輸...
  • Page 81 2.2 產品規格及配線圖 (簡易版 E 適用) ■ 2.2.1 產品規格 ■ 項目 基本規格 IM: V/F、SLV 控制方式 PM: SLV 頻率控制範圍 0.01～599Hz 啟動轉矩 150%/3Hz(VF 模式) , 150% / 0.5Hz (SLV 模式) 數位輸入: 0.01Hz 頻率解析度 類比輸入:0.06Hz/60Hz 面板：·使用面板▲▼ 鍵設定頻率，面板旋鈕設定頻率 頻 外部端子: ·AI1、AI2 (0～10V / 2～10V / 0～20mA / 4～20mA) 率...
  • Page 82 ■ 2.2.2 配線圖 以下為 E710 變頻器簡易版機種之配線圖( 表示主回路端子，○表示控制回路端子)， E710 依型號不同，配線端子台的位置及符號會稍有差異。主回路端子及控制回路端子說明 請參考之後章節內容。 備註說明： *1：多機能數位輸入接點 S1~S6，可透過開關 SW5 設置成 Source(PNP, with +24V common) or Sink(NPN, with 24VG common)。 *2：多機能類比輸入 AI1，可透過開關 SW3 設置成電壓命令輸入(0~10V)或電流命令輸入(4~20mA)，並請搭配參數 04-00 設定。 *3：使用開集極輸入方式時，因有內建 pull-up 電阻，外部不需串接電阻。 *4：AO1 預設 0~+10V 輸出，AO2 預設 0~+10V 輸出。...
  • Page 83 2.3 產品規格及配線圖 (標準版 S 適用) 2.3.1 產品規格 ■ 項目 基本規格 IM: V/F、V/F+PG(開發中)、SLV、SV(開發中)、 PM: SV(開發中)、SLV 控制方式 SRM(開發中): PMA-SyRM-SLV、SyRM-SLV 頻率控制範圍 0.01～599Hz 啟動轉矩 150%/3Hz(VF 模式) , 150% / 0.5Hz (SLV 模式) 數位輸入: 0.01Hz 頻率解析度 類比輸入:0.06Hz/60Hz 面板：·使用面板▲▼ 鍵設定頻率，面板旋鈕設定頻率 頻 外部端子: ·AI1、AI2 (0～10V / 2～10V / 0～20mA / 4～20mA) 輸入 率...
  • Page 84 ■ 2.3.2 配線圖 以下為 E710 變頻器標準版機種之配線圖(◎表示主回路端子，○表示控制回路端子)， E710 依型號不同，配線端子台的位置及符號會稍有差異。主回路端子及控制回路端子說明 請參考之後章節內容。 備註說明： *1：多機能數位輸入接點 S1~S7，可透過開關 SW5 設置成 Source(PNP, with +24V common) or Sink(NPN, with 24VG common)。 *2：多機能類比輸入 AI1 / AI2，可透過開關 設置成電壓命令輸入(0~10V)或電流命令輸入(4~20mA)，並請搭配參數 04-00 設定。 SW3 / SW4 *3：使用開集極輸入方式時，因有內建 pull-up 電阻，外部不需串接電阻。 *4：安全輸入接點 SF1& SF2 短接 SG 變頻器始可正常輸出，使用安全輸入時，請務必拆下 SF1-SG, SF2-SG 間的短接線。 *5：AO1 預設...
  • Page 85 2.4 端子機能說明 2.4.1 主回路端子说明 220V : 2P5~201HP/440V : 401~402HP 220V : 202~208HP/440V : 403~410HP 表 1 主回路端子定義 200V：0.5~8HP 端子記號 400V：1~10HP R/L1 S/L2 主回路電源輸入 (單相輸入，只接 R-T) T/L3 P－BR：外接煞車電阻 U/T1 變頻器輸出 V/T2 W/T3 E/PE/ 接地端子 (第三種接地)
  • Page 86 2.4.2 控制回路端子说明 ■簡易版 E 適用 220V : 2P5~201HP/440V : 401~402HP 表 2 控制回路端子定義（簡易版 E 適用） 種類 端子 端子功能 多機能輸入端子 多機能輸入端子 多機能輸入端子 數位輸入 多機能輸入端子 多機能輸入端子 多機能輸入端子 數位訊號 SOURCE 共同點 電源 24VG 數位訊號 SINK 共同點 種類 端子 端子功能 +10V 速度設定用電源 類比輸 多機能類比輸入 1 可切換電壓或電流輸入(0~10V)/(4-20mA) 入...
  • Page 87 ■標準版 S 適用 220V : 202~208HP/440V : 403~410HP 表 3 控制回路端子定義（標準版 S 適用） 種類 端子 端子功能 多機能輸入端子 多機能輸入端子 多機能輸入端子 數位輸 多機能輸入端子 入 多機能輸入端子 多機能輸入端子 多機能輸入端子/可選脈波輸入, BW 32KHz 數位訊號 SOURCE 共同點 24V 電 源 24VG 數位訊號 SINK 共同點 種類 端子 端子功能 +10V 速度設定用電源...
  • Page 88 2.5 端子配線規格 2.5.1 配線規格 E710 機種 電線線徑 AWG (mm 無熔絲開關 電磁接觸器 額定電流 接地線 控制端子 電源 適用馬力數(HP) 主回路 E(G) 14~12 14~12 0.5HP TO-50EC(15A) CU-11 (2～3.5) (2～3.5) 12~10 12~10 TO-50EC(20A) CU-11 200V (3.5～5.3) (3.5～5.3) TO-50EC(30A) CU-11 (5.3) (5.3) 8（8.4） 8（8.4） TO-50EC(30A) CU-16 7.5HP 8（8.4）...
  • Page 89 2.5.2.2 控制端子...
  • Page 90 2.6 外形尺寸圖及安裝 2.6.1 標準型 （a）220V : 2P5~201HP/440V : 401~402HP (IP00) 外型尺寸(mm) 變頻器型號 毛重(kg) 備註 130.5 E710-2P5-HE 130.5 E710-201-HE 130.5 E710-401-H3E 130.5 E710-402-H3E...
  • Page 91 （b）220V : 2P5~201HP/440V : 401~402HP (NEMA1) 外型尺寸(mm) 變頻器型號 毛重(kg) 備註 130.5 E710-2P5-HE 130.5 E710-201-HE 130.5 E710-401-H3E 130.5 E710-402-H3E...
  • Page 92 （c）220V : 202~205HP/440V : 403~405HP (IP00) 外型尺寸(mm) 變頻器型號 毛重(kg) 備註 E710-202-HS E710-203-HS E710-205-H3S E710-403-H3S E710-405-H3S...
  • Page 93 （d）220V : 202~205HP/440V : 403~405HP (NEMA1) 外型尺寸(mm) 變頻器型號 毛重(kg) 備註 E710-202-HS E710-203-HS E710-205-H3S E710-403-H3E E710-405-H3S...
  • Page 94 （e）220V : 208HP/440V : 408-410HP (IP00) 外型尺寸(mm) 變頻器型號 毛重(kg) 備註 194.5 E710-208-H3S 194.5 E710-408-H3S 194.5 E710-410-H3S...
  • Page 95 （f）220V : 208HP/440V : 408-410HP (NEMA1) 外型尺寸(mm) 變頻器型號 毛重(kg) 備註 194.5 E710-208-H3S 194.5 E710-408-H3S 194.5 E710-410-H3S...
  • Page 96 2.6.2 內建濾波器型（440V 1~10HP） （a）440V : 401~402HP 外型尺寸(mm) 變頻器型號 毛重(kg) 備註 169.5 195.5 E710-401-H3EF 重量待定 169.5 195.5 E710-402-H3EF...
  • Page 97 （b）440V : 403-405HP 外型尺寸(mm) 變頻器型號 毛重(kg) 備註 E710-403-H3SF 重量待定 E710-405-H3SF...
  • Page 98 （c）440V : 408-410HP 外型尺寸(mm) 變頻器型號 毛重(kg) 備註 222.5 E710-408-H3SF 重量待定 222.5 E710-410-H3SF 2.6.3 KeyPad 外形尺寸圖 安裝位置 產品需安裝於易操作之環境並避免暴露於下列環境：  避免直接日曬  防止雨水滴淋或潮濕環境  防止油霧、鹽分侵蝕  防止腐蝕性液體、瓦斯  防止粉塵、棉絮及金屬細屑侵入  防止電磁干擾(熔接機、動力機器)  遠離放射性物質及可燃物  防止震動(沖床)，若無法避免請加裝防震墊片以減少震動...
  • Page 99 第 3 章 軟體索引 3.1 參數⼀覽表 參數群組 名 稱 群組 00 基本功能群組 群組 01 V/F 控制功能群組 群組 02 IM 馬達參數群組 群組 03 外部端子數位輸入輸出功能群組 群組 04 外部端子類比輸入輸出功能群組 群組 05 多段速功能群組 群組 06 自動運轉功能群組 群組 07 運轉停止功能群組 群組 08 保護功能群組 群組 09 通訊功能群組...
  • Page 100 參數屬性 運轉中可修改的參數 保留 在做出廠設定時，此參數的值(用戶設 定的值)不會恢復為出廠預設值 參數唯讀不可修改 需搭配選配卡時，參數才會顯示 僅使用 LED 數位操作器時顯示 僅使用 LCD 數位操作器時顯示 其設定值將依 13-08 之設定而變更 保留 加裝 I/O 擴充卡後始開放之參數 （I/O 卡在开发中）...
  • Page 101 群組 00 基本功能群組 群組 00 基本功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 0: V/F 00-08 通訊頻率命令 0.00~599.00 0.00 1: 保留 0: 不記憶斷電前通 2: SLV 訊頻率命令(00-08) 頻率命令記憶 00-00 馬達控制模式 3: 保留 00-09 4: 保留 模式 1: 記憶斷電前通訊...
  • Page 102 群組 00 基本功能群組 群組 00 基本功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 1: 停止 0:SV 高速模式 1 00-57 SV 高速模式 2: 依最低頻率運轉 1:SV 高速模式 2 3: 零速運轉 *: 參考使用 說明書 內附件⼀(加減速時間初始值) 00-30~ 保留 00-31 **:設定參數...
  • Page 103 群組 01 V/F 控制功能群組 群組 02 IM 馬達參數群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 SV:0.1 02-00 馬達 1 無載電流 0.01~600.00 PMSV: V/F、V/F+PG 模式為 PMSL 10%~200%變 V:9.0 頻器額定電流 02-01 馬達 1 額定電流 SLV2: SLV、SV 模式 為...
  • Page 104 群組 02 IM 馬達參數群組 群組 03 外部端子數位輸入輸出功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 (RESET) 02-26 馬達 2 極數 2~16(偶數) 18: 保留 保留 19: 速度搜尋 1(從最 02-31 大頻率) 02-32 馬達 2 線間電阻 0.001~60.000 20: 手動省能源功能 02-33 馬達...
  • Page 105 群組 03 外部端子數位輸入輸出功能群組 群組 03 外部端子數位輸入輸出功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 保護(USP) (輸出頻率≧ (03- 13+03-14)) 51: 多段速與多點定 5: 頻率檢出 2 位命令切換 (輸出頻率≦ (03- 52: 位置命令致能 13+03-14)) 53: 二線式自保 (停 6: 自動再啟動 止指令) 7~8：保留 54: 保留...
  • Page 106 群組 03 外部端子數位輸入輸出功能群組 群組 03 外部端子數位輸入輸出功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 41: 位置到達(位置 UP/DOWN 頻率 模式) 2: 停止時允許頻率 42~44: 保留 UP/DOWN 3: 加速時更新頻 45: PID 休眠 率。 46~49: 保留 範圍和定義和 03- 50: 頻率檢出 3 光耦輸出(DO1- 11, 03-12 相同...
  • Page 107 群組 03 外部端子數位輸入輸出功能群組 群組 04 外部端子類比輸入輸出功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 煞車動作延遲 0: 無效 註 4 04-04 AI 負特性 03-42 0.00~65.00 0.00 1: 有效 時間 0: 輔助頻率 UP/DOWN 加/ 0:加減速時間 1 03-43 減速選擇 1: 頻率增益...
  • Page 108 群組 04 外部端子類比輸入輸出功能群組 群組 05 多段速功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 11: q 軸電流 式選擇 由加減速時間 1~4 設定 12: d 軸電流 1: 段速加減速時間 13: 速度偏差 獨立設定 14: 保留 *第 0 段速頻率設 15: ASR 輸出 05-01 0.00~599.00 5.00 *1...
  • Page 109 群組 05 多段速功能群組 群組 05 多段速功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 間設定 多段速 11 減速時 05-40 0.1~6000.0 10.0 間設定 多段速 1 減速時 05-20 0.1~6000.0 10.0 間設定 多段速 12 加速時 05-41 0.1~6000.0 10.0 間設定 多段速...
  • Page 110 群組 06 自動運轉功能群組 群組 06 自動運轉功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 5: 連續週期運轉模 設定 式，停止後會從 第 2 段運轉時間 第零段速起開始 06-18 0.0~6000.0 設定 運轉 6: 單一週期結束 第 3 段運轉時間 06-19 0.0~6000.0 後，以最後一段 設定 運轉速度繼續運 第...
  • Page 111 群組 06 自動運轉功能群組 群組 07 運轉停止功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 第 6 段運轉方向 0: 停止 1: 正轉 時 06-38 選擇 2: 反轉 07-06 煞車開始頻率 0.0~10.0 第 7 段運轉方向 0: 停止 1: 正轉 直流煞車電流準...
  • Page 112 群組 07 運轉停止功能群組 群組 08 保護功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 xxx0b: 加速時失速 運轉指令選擇 動 防止有效 1: 過程中允許啟動 xxx1b: 加速時失速 0: 無效 07-30 低壓準位選擇 防止無效 1: 有效 xx0xb: 減速時失速 07-31 *低壓運轉頻率 0.00~599.00 10.00 防止有效...
  • Page 113 群組 08 保護功能群組 群組 08 保護功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 護準位 護 0 0: 減速停止 外部故障工作選 1: 自由運轉停止 1:馬達過載(OL1)保 08-24 擇 護 1 2: 繼續運轉 2:馬達過載(OL1)保 外部故障檢測選 0: 送電後即偵測 08-25 護 2 擇...
  • Page 114 群組 08 保護功能群組 群組 09 通訊功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 3:9600 1:PID 頻率命令 速選擇 4:19200 2:AI2 頻率命令 5:38400 火災模式馬達轉 08-52 0~100.00 0: 1 停止位元 100.00 速 09-03 停止位元選擇 1: 2 停止位元 火災模式 PID 偵 08-53 0~100 0: 無奇偶位...
  • Page 115 群組 10 PID 功能群組 群組 10 PID 功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 10-21 設定 2:AI2 給定 保留 10-22 3:脈波給定 10-23 PID 輸出限制 0.00~100.0 100.0 *1 10-02 PID 目標值 0.00~100.00 0.00 *1 10-24 PID 輸出增益 0.0~25.0 xxx0b: PID 無效...
  • Page 116 群組 10 PID 功能群組 群組 11 輔助功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 減速開始 S 曲線時 22：Bar 11-06 0.00~2.50 0.20 間設定 23：Pa 減速結束 S 曲線時 24：KPa 11-07 0.00~2.50 0.20 0.00~10.00 3.00 *1 間設定 10-36 PID2 比例增益(P) 註...
  • Page 117 群組 11 輔助功能群組 群組 11 輔助功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 過壓防止頻率限 1: 運轉指令不由操 11-37 *0.00~599.00 5.00 制 作器提供時， 200V: 200~400V 停止鍵有效 過壓防止減速開始 11-38 400V: 400~800V 電壓 0: 操作器 UP/DOWN 200V: 300~400V 過壓防止減速停止 11-39 效，修改頻率...
  • Page 118 群組 11 輔助功能群組 群組 12 監視功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 1500/ 移量 12-03 線速度顯示(LED) 0~60000 1800 0: 正反轉控制 11-79 面板按鍵選擇 0：顯示變頻器輸 1: 本體遠端控制 出頻率 0: 模式 1 允許直接 切換 1：以整數顯示線 1: 模式 2 運轉中禁 速度(xxxxx) 11-80 本體/遠端選擇模式...
  • Page 119 群組 12 監視功能群組 群組 12 監視功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 流電壓 直流電壓 20mA 對應 100%) 目前故障時之頻 顯示目前故障時的 顯示目前的轉矩命 12-15 率命令 頻率命令 12-27 馬達轉矩 令(100% 對應馬達 轉矩) LED 進入此參數 12-16 頻率命令 時，只允許監控頻 顯示目前的 q 軸 馬達轉矩電流...
  • Page 120 群組 12 監視功能群組 群組 12 監視功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 (100% 對應 01-02 脫時間 2 時數 或 01-16 設定的最 前⼀次故障頻率 顯示上⼀次故障時 12-54 大頻率) 命令 的頻率命令 顯示 PID 控制器的 前⼀次故障輸出 顯示上⼀次故障時 12-55 回授值 頻率...
  • Page 121 群組 12 監視功能群組 群組 13 維護功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 保留 6：2 線式初始化 12-81 (50Hz) 註 4 12-82 馬達負載 0~200.0 (200/380V) 保留 12-85 7：3 線式初始化 12-86 警報時錯誤狀態 0~65534 (50Hz) (200/380V) 電 容 壽 命 檢 測 百 12-87 0.0~200.0 8：PLC 初始化...
  • Page 122 群組 13 維護功能群組 群組 13 維護功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 顯示前⼀次故障的 訊息 障的訊息 13-21 前⼀次故障訊息 註 1 訊息 前二十二次故障 顯示前二十二次故 註 1 13-42 顯示前二次故障的 訊息 障的訊息 13-22 前二次故障訊息 註 1 訊息 前二十三次故障 顯示前二十三次故...
  • Page 123 群組 14 PLC 設定群組 群組 14 PLC 設定群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 14-04 T3 設定值 1 註 6 14-39 MD2 設定值 1 註 6 0~9999 0~65534 (註 4) T3 設定值 2 14-40 MD2 設定值 2 註...
  • Page 124 群組 15 PLC 監控群組 群組 16 LCD 功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 15-20 C5 目前值 0~65534 (註 4) 2：頻率顯示單位 為 rpm 15-21 C6 目前值 0~65534 (註 4) 15-22 C7 目前值 0~65534 3~39：保留 (註...
  • Page 125 群組 16 LCD 功能群組 群組 16 LCD 功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 1: 星期一 18：KW 2: 星期二 註 8 16-16 P1 啟始日 19：m 3: 星期三 20：°C 4: 星期四 21：RPM 5: 星期五 註 8 16-17 P1 結束日...
  • Page 126 群組 16 LCD 功能群組 群組 17 自動調校功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 10:P2+P4, 0：旋轉自動調校 11:P1+P2+P4 1：靜止自動調校 12:P3+P4 2：定子電阻量測 註 8 VF:2 16-33 計時器 2 來源 13:P1+P3+P4, VF+PG 3：保留 14:P2+P3+P4 *自動調校模式選 17-00 4：迴路調校 15:P1+P2+P3+P4, SLV:6 擇...
  • Page 127 KVA:該參數會隨著不同變頻器的容量大小而不同。 群組 20 速度控制功能群組 出廠 代碼 參數名稱 範圍 屬性 *在使用馬達自動調校前，建議先選定 00-32 應 設定 用調整。 20-01 ASR 積分時間 1 0.001~10.000 註:向量模式 17-00 出廠值為 6 靜止自動調校整 20-02 ASR 增益 2 0.00~250.00 合(選項:4+2+1)，若馬達無掛載可以進行旋轉調 20-03 ASR 積分時間 2 0.001~10.000 校時，建議進行 5：旋轉自動調校整合(選 ASR 積分時間限 20-04 0~300 項:4+2+0) 制...
  • Page 128 群組 20 速度控制功能群組 群組 21 轉矩及位置控制功能群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 選擇 21-03 速度限制值 1：自由運轉停止 -120~120 21-04 速度限制偏壓 2：繼續運轉 0~120 速度偏差(DEV) 21-05 正轉矩限制 0~300 20-23 0~50 檢測準位 21-06 負轉矩限制 0~300 速度偏差(DEV) 正轉回昇轉矩限 21-07 0~300 20-24 0.0~10.0...
  • Page 129 群組 21 轉矩及位置控制功能群組 群組 22 PM 馬達群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 令 PM 馬達額定功 22-00 0.00~600.00 率 第 8 段旋轉圈數 21-26 -9999 ~ 9999 命令 200V: 50.0~240.0 PM 馬達額定電 220.0 註 7 22-01 400V: 100.0 ~ 第...
  • Page 130 群組 22 PM 馬達群組 群組 22 PM 馬達群組 出廠 出廠 代碼 參數名稱 範圍 屬性 代碼 參數名稱 範圍 屬性 設定 設定 調適 26=1 有效) 1: 參數自動調測 弱磁電壓命令限 80~110 (註 7) 22-29 (與 22-18 相關) 制 (適用 PMSLV) 2: 磁極對位與迴路 SPM 速度估測增 註...
  • Page 131 表 4.1 錯誤訊息與改正行動 群組 22 PM 馬達群組 LED 顯示 改正行動 出廠 代碼 參數名稱 範圍 屬性 設定 OC 過電流 .延⻑加速 / 減速時間 .檢查負載接線 於22-11回開迴路 .移除馬達並嘗試運轉變頻器 全閉迴路低速段 22-42 64~8192 OCA 過電流 1.設定較⻑的加速時間 校正常數 Ka 全閉迴路高速段 2.更換容量相當的變頻器 22-43 64~8192 校正常數 Kb 3.檢修馬達 全閉迴路高速位 4.檢查配線...
  • Page 132 LED 顯示 改正行動 LED 顯示 改正行動 .確保正確安裝及 PID 回授信 .檢查 V/F 模式。 號的工作正常。 馬達過載 .檢查馬達額定電流。 .檢查負載大小和運轉週期時 間。 安全開關 .檢查變頻器控制板上 F1 與 F2 是否 變頻器過載 .檢查 V/F 模式。 短路。(標準型 H / C 適用) .替換至更高容量的變頻器。 .檢查變頻器控制板上 SF1 與 SF2 是 STO2 .檢查負載大小和運轉週期時 否與...
  • Page 133 當⼀個警告或自我診斷錯誤發生，請參 LED 顯示 改正行動 考表 4.2，以確定和糾正造成的錯誤。 定 值。 表 4.2 警告/自診斷和糾正措施 .請重新進行 22-21，參數自動調 LED 顯示 改正行動 整。 .檢查負載是否過大，是否需要提高 HPErr 機種別選擇錯誤 輸出轉矩限制。 檢查變頻器容量設置（13- 00）符合硬體電壓等級。 保險絲開路 .檢查馬達和電纜是否為短路或 絕緣損毀。 .修理/替換變頻器. CF00 (閃爍) 操作器通訊異 過電壓 .數位操作器之連接器拔起再插入 常 .更換控制基板 檢查輸入電源之電壓 CF01 操作器通訊異 (閃爍) 常 2 .數位操作器之連接器拔起再插入...
  • Page 134 LED 顯示 改正行動 LED 顯示 改正行動 (閃爍) (閃爍) 通訊錯誤 檢查所有連接並驗證所有用戶 外部遮斷 端軟體設定。 電流保護準位 A 檢查負載大小和運轉週期時 (閃爍) 間。 外部遮斷 電流保護準位 B 檢查負載大小和運轉週期時 間。 (閃爍) 外部遮斷 Retry (閃爍) 重試 自動復歸再啟動時間過後會消 失。 (閃爍) 外部遮斷 (閃爍) .移除外部緊急停止的原因。 外部緊急停止 .運轉命令關閉,並且復歸多 功能數位輸入的外部緊急停止 命令。 (閃爍) .檢查速度參考增益和檢查 20- 外部遮斷...
  • Page 135 LED 顯示 改正行動 LED 顯示 改正行動 EF5 (閃爍) 外部故障(S5) SE05 PID 選擇錯誤 檢查 10-00,與 10-01 設定 值。 檢查 10-29 與 10-25 設定值 EF6 (閃爍) 檢查 10-29 與 10-03 設定值 外部故障(S6) SE07 PG 卡錯誤 原因 1：檢查變頻器 PG 卡裝 EF7 (閃爍) 置與控制模式 外部故障(S7) 原因...
  • Page 136 LED 顯示 改正行動 故障訊息顯示在 17-11。故障數位輸 出接點不動作。參考表 4.3，以確定 和糾正所發生的故障。 調整頻率指令 零速停止警告 註:若頻率來源 00-05 設定為 數位操作器，則需調整 05-01 第 0 段速頻率設 定。 外控停止警告 移除外部運轉命令。 表 4.3 自動調諧故障和糾正措施 錯誤 改正行動 ∙檢查自動調校所輸入資 1.檢查編碼器接線。 編碼器錯誤警告 料(17-00 到 17-09)。 2.17-07 PG 脈波數設定與編 馬達資料輸入錯誤 碼器不符。 ∙檢查變頻器的容量 3.更換編碼器。 馬達線對線電阻 R1 註:編碼器錯誤不影響馬達自...
  • Page 137 表 4.4 PM 馬達自動調諧故障和糾正措施 錯誤 改正行動 ∙檢查自動調校所輸入資料 (22-02)。 ∙檢查變頻器的容量。 靜止磁極對位失敗 ∙檢查馬達接線。 ∙檢查是否正確裝好 PM 無 PG option card PG card。 ∙檢查是否進入其它保護程 旋轉磁極對位被強 序。 迫停止 ∙檢查馬達接線。 旋轉磁極對位逾時 ∙檢查是否進入其它保護程 序。 迴路調整逾時 ∙檢查 PG card 的地是否有 接。 編碼器錯誤 ∙檢查馬達接線。 ∙檢查自動調校輸入資料。 警告 ∙可能是 PG card A,B 相 接反，可重做，系統會自...
  • Page 138 Appendix-2 Instructions for UL Appendix Instructions for UL ◆ Safety Precautions DANGER Electrical Shock Hazard Do not connect or disconnect wiring while the power is on. Failure to comply will result in death or serious injury. WARNING Electrical Shock Hazard Do not operate equipment with covers removed.
  • Page 139 Failure to comply could result in damage to the drive and will void warranty. Teco is not responsible for any modification of the product made by the user. This product must not be modified. Check all the wiring to ensure that all connections are correct after installing the drive and connecting any other devices.
  • Page 140 Appendix Instructions for UL Field Wiring Terminals ■ All input and output field wiring terminals not located within the motor circuit shall be marked to indicate the proper connections that are to be made to each terminal and indicate that copper conductors, 75 °C cooper wire are to be used。 Drive Short-Circuit Rating ■...
  • Page 141 Appendix Instructions for UL ◆ Drive Motor Overload Protection Set parameter 02-01 (motor rated current) to the appropriate value to enable motor overload protection. The internal motor overload protection is UL listed and in accordance with the NEC and CEC. 02-01 Motor Rated Current ■...
  • Page 142 Préface  Le produit est un lecteur conçu pour commander un moteur à induction triphasé. lire attentivement ce manuel pour garantir le bon fonctionnement, la sécurité et pour se familiariser avec les fonctions d'entraînement.  Le lecteur est un appareil électrique / électronique et doit être installé et géré par un personnel qualifié...
  • Page 143 Coupez toujours l'alimentation électrique avant de procéder à l'installation  d'entraînement et le câblage des terminaux utilisateurs.  Le câblage doit être effectué par un personnel qualifié / électricien certifié.  Assurez-vous que le lecteur est correctement mis à la terre. (220V Classe: impédance de mise à...
  • Page 144 pourrai se déclencher et ainsi endommager le lecteur.  Les opérations peuvent commencer soudainement si une alarme ou un défaut est réarmé avec un ordre de marche active. Assurez-vous qu'un ordre de marche est actif lors de la réinitialisation de l'alarme ou de défaut, autrement des accidents peuvent se produire.
  • Page 145 產品說明書附件 產品中的有害物質的名稱及含量 有毒有害物質或元素 鉛及其化 汞及其化 鎘及其化 六價鉻化合 部件名稱 多溴聯苯 多溴二苯醚 合物 合物 合物 物 (PBB) (PBDE) (Pb) (Hg) (Cd) (Cr(VI)) 電子元器件 電子部件 電磁接觸器 顯示器 接線端子 電線和電纜 導線 絕緣部件 導電銅柱、風扇、 機械部件 溫控開關 其他 本表格依據 SJ/T 11364 的規定編制。 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 GB/T 26572 規定的限量要求以下。 X: 表示該有毒有害物質⾄少在該部件的某⼀均質材料中的含量超出...

This manual is also suitable for:

E710-2p5-heE710-201-heE710-202-hsE710-203-hsE710-2p5-h1efE710-201-h1ef ... Show all
