Osram SubstiTUBE T5 HF Instruction Manual

SubstiTUBE
ECG Compatibility
It is mandatory to operate OSRAM LED Tubes only with compatible ECGs listed at
https://www.ledvance.com/professional/services/led-lamps-compatibility/ecg-compatibility/index.jsp
please find LED TUBES: COMPATIBILITY WITH ECGS
File name: Ballast compatibility list SubstiTUBE Universal T8, T5 HF and T8 HF GenX
LEDVANCE does not accept any responsibility, warranty or liability when using ECGs not mentioned, marked as non-compatible ECGs or when using successor /different
Reference No. models of tested ballasts.
GB

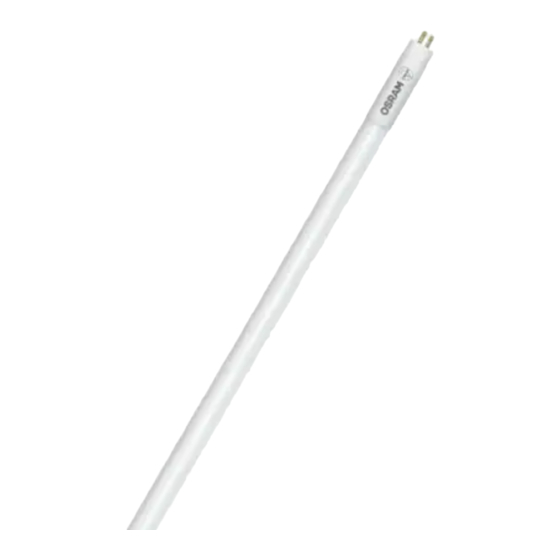

SubstiTUBE ® T5 HF LED tube is suitable as replacement for T5 fluorescent lamps with G5 bi-pin bases. ST5 HF tubes can be fitted as a replacement into luminaires
operating on electronic control gear (HF).
1. The operating temperature range of SubstiTUBE
temperature on the product. In case of multi lamp luminaire application measure Tc max temperature of all installed lamps. Please use a flexible thermosensor (e.g.
"Type K")
2. SubstiTUBE T5 HF LED tube operated above Tc max can lead to premature aging and failure of devices.
®
3. SubstiTUBE T5 HF LED tube emits light only with a limited beam angle, not like a fluorescent tube with 360° output.
®
4. The SubstiTUBE T5 HF LED tube is designed for general lighting application (excluding for example explosive atmosphere).
®
D
Die OSRAM SubstiTUBE HF dürfen ausschließlich mit kompatiblen EVG betrieben werden, die unter https://www.ledvance.com/professional/services/
®
led- lamps-compatibility/ecg-compatibility/index.jsp als kompatible gelistet sind. Dateiname: Ballast compatibility list SubstiTUBE
GenX. LEDVANCE übernimmt keine Verantwortung, Gewährleistung oder Haftung bei der Verwendung von nicht erwähnten EVG, von nicht kompatibel gekennzeichnete
EVG oder bei der Nutzung von Nachfolgermodellen mit einer anderen Gerätekennziffer der getesteten Vorschaltgeräte.
Die SubstiTUBE ® T5 HF LED-Röhre bietet Ersatz für eine Leuchtstoffl ampe T5 mit Zweistiftsockel G5. Die ST5 HF können in Leuchten eingesetzt werden, in denen
elektronische Vorschaltgeräte (HF) verwendet werden.
1. Der Betriebstemperaturbereich der LED-Röhre SubstiTUBE
die die maximale Tc Temperatur am Produkt. Bei Verwendung einer Leuchte mit mehreren Lampen die maximale Temperatur aller installierten Lampen messen.
Verwenden Sie bitte einen flexiblen Thermosensor (z. B. "Typ K").
2. Wird eine LED-Röhre SubstiTUBE
3. Der Abstrahlwinkel der SubstiTube
4. Die SubstiTUBE T5 HF ist nur für Anwendungen der Allgemeinbeleuchtung ausgelegt (nicht zulässige Anwendung, z. B. in explosionsfähigen Atmosphären).
®
F
Les tubes à LED OSRAM doivent être utilisés exclusivement avec un BE compatible répertorié dans la liste disponible à l'adresse https://www.ledvance.com/
professional/services/led-lamps-compatibility/ecg-compatibility/index.jsp Veuillez vous reporter à TUBES À LED : COMPATIBILITÉ AVEC LES BE. Nom de fichier :
Liste de compatibilité des ballasts SubstiTUBE Universal T8, T5 HF and T8 HF GenX. LEDVANCE n'acceptera aucune responsabilité ni prise en charge sous garantie en cas
d'utilisation de ballasts électroniques non mentionnés ou désignés comme non compatibles, ou en cas d'utilisation de modèles dont la référence n'est pas strictement
identique à celle des ballasts dont la compatibilité a été vérifiée.
Le tube à SubstiTUBE T5 HF convient en remplacement des tubes fluorescents T5 avec culot à 2 broches G5. Les tubes universels peuvent être montés comme tubes
®
de remplacement dans les luminaires fonctionnant sur ballast électronique (HF).
1. La plage de température de fonctionnement des tubes à LED SubstiTUBE
température Tc max sur le produit. Dans le cas d'une utilisation dans un luminaire comprenant plusieurs tubes, mesurer la température Tc max de tous les tubes
installés. Veuillez utiliser une sonde de température flexible (par ex. de type K).
2. Si les tubes à LED SubstiTUBE
des dysfonctionnements.
3. Le tube à LED SubstiTUBE
®
4. Le tube à LED SubstiTUBE ®
I
È obbligatorio utilizzare i tubi LED di OSRAM solo con gli ECG compatibili elencati al sito web https://www.ledvance.com/professional/services/led-lamps-
compatibility/ecg-compatibility/index.jsp Trovare i TUBI LED: COMPATIBILITÀ CON ECGS. Nome file: Elenco sulla compatibilità degli alimentatori SubstiTUBE Universal T8,
T5 HF and T8 HF GenX. LEDVANCE non accetta alcuna responsabilità né garanzia se si utilizzano ECG non menzionati, ECG contrassegnati come non compatibili o quando
si utilizzano modelli con numero successivo/diverso per gli alimentatori testati.
Il tubo LED SubstiTUBE T5 HF è idoneo per lampade fluorescenti T5 con base a due denti G5. I tubi universali possono essere montati come ricambio negli impianti di
®
illuminazione che funzionano con un meccanismo di controllo elettronico (HF).
1. L'intervallo di temperatura del tubo LED SubstiTUBE T5 HF è limitato. In caso di dubbi sull'idoneità dell'applicazione, misurare la temperatura Tc max. sul prodotto.
Nel caso di applicazione in un impianto di illuminazione con più lampadine, misurare la temperatura Tc max. per tutte le lampadine installate. Usare un termosensore
flessibile (ad es. "Tipo K")
2. Il tubo LED SubstiTUBE ® T5 HF operato al di sopra della Tc max. può portare a un invecchiamento precoce e al malfunzionamento dei dispositivi.
3. Il tubo LED SubstiTUBE T5 HF emette luce solo con angolazione limitata, non come il tubo fluorescente con uscita a 360°.
®
4. Il tubo LED SubstiTUBE ® T5 HF è concepito per servizi di illuminazione generale (ad esclusione, ad esempio, di atmosfere esplosive).
®
T5 HF (ECG) LED TUBE
1x
® T5 HF LED tube is restricted. In case of doubt regarding suitability of the application please measure Tc max
® T5 HF ist beschränkt. Falls Zweifel bezüglich der Eignung der Anwendung bestehen, messen Sie bitte
T5 HF über der max. Tc-Temperatur betrieben, kann es zu vorzeitigem Altern und Defekten kommen.
®
HF ist im Gegensatz zum 360° Abstrahlwinkel einer traditionellen Leuchtstofflampe begrenzt.
®
T5 HF fonctionnent à une température supérieure à Tc max, les dispositifs sont susceptibles de subir un vieillissement prématuré et
®
T5 HF émet de la lumière uniquement suivant un angle limité, à la différence d'un tube fluorescent éclairant sur 360°.
T5 HF est co nçu pour des applications d'éclairage général (ce qui exclut par exemple les utilisations en atmosphère explosive).
1x
T5 HF est limitée. En cas de doute concernant la compatibilité, veuillez mesurer la
®
Installation Guide Installations-Anleitung
GB
Universal T8, T5 HF and T8 HF
®
D
