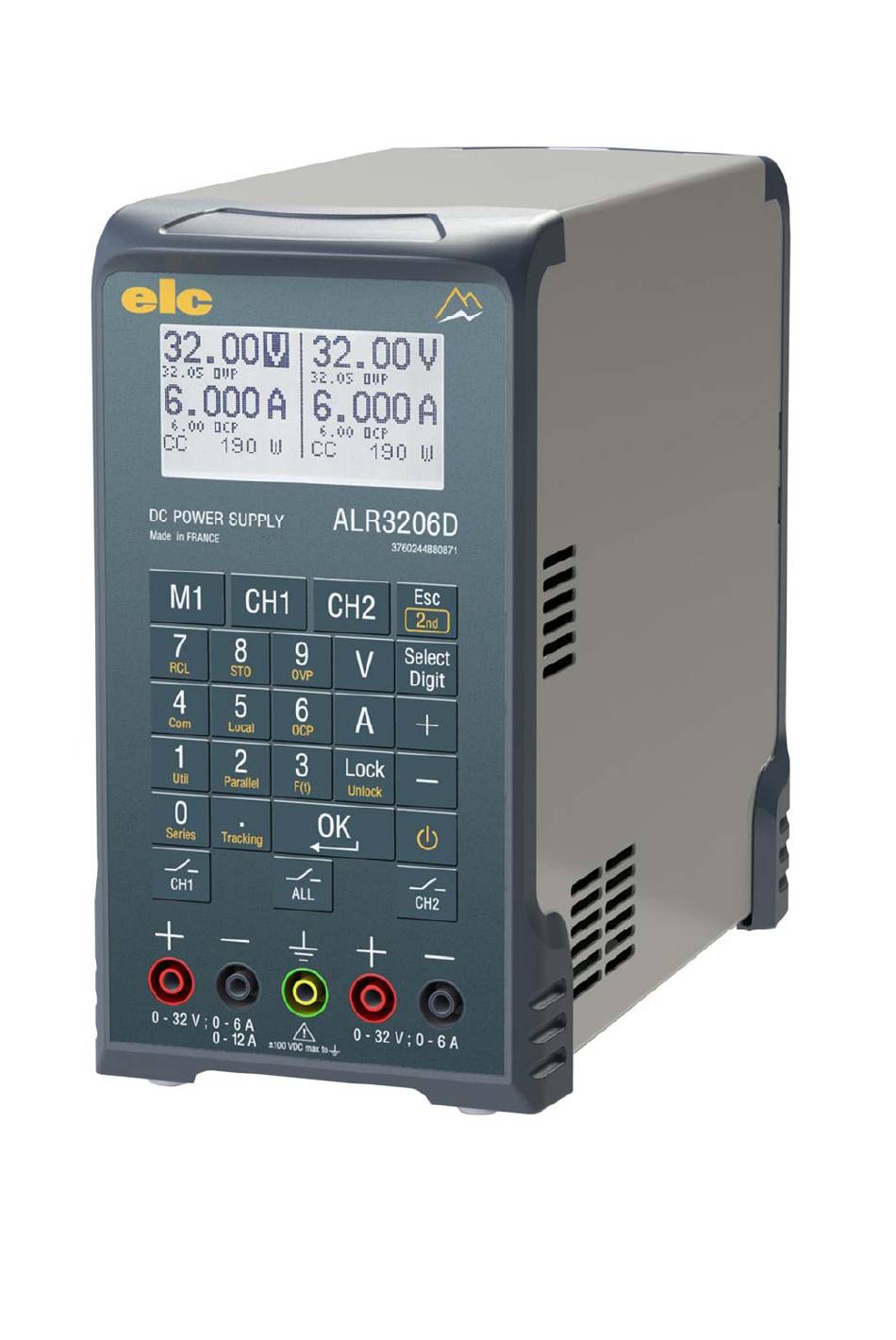

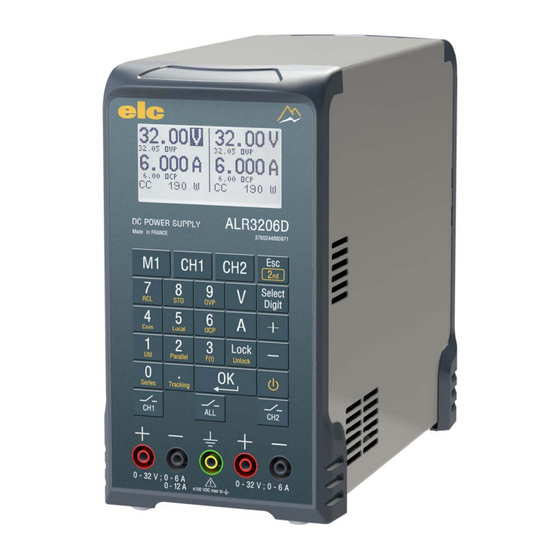

- Page 1 MANUEL DE PRISE EN MAIN RAPIDE QUICK START GUIDE ALR3206D 2 x 0 – 32 V ; 0 – 6 A DOUBLE ALIMENTATION COURANT CONTINU PROGRAMMABLE DUAL PROGRAMMABLE DC POWER SUPPLY...
-
Page 2: Table Of Contents
SOMMAIRE RENSEIGNEMENTS PRELIMINAIRES .......................... 3 DESCRIPTION ................................3 PRESENTATION ................................3 DESIGNATION FONCTIONNELLE DE L’APPAREIL ...................... 3 PRESCRIPTIONS DE SECURITE........................... 4 SYMBOLES ET DEFINITION ............................4 DEBALLAGE ET RECONDITIONNEMENT ........................4 FONCTIONNEMENT ............................... 5 CARACTERISTIQUES TECHNIQUES..........................5 3.1.1 VOIES 1 & 2 EN MODE DOUBLE OU TRACKING ....................5 3.1.2 VOIES 1 &... -
Page 3: Renseignements Preliminaires
ALR3206D 2 DESCRIPTION 2.1 PRESENTATION Vous venez d’acquérir l’ALIMENTATION STABILISEE PROGRAMMABLE type elc ALR3206D. Nous vous en remercions et vous félicitons de votre choix. est un fabricant spécialiste de toute une gamme d’Alimentations mais aussi de nombreux appareils électroniques : Générateurs de signaux, Boîtes à décades, Appareils numériques de tableaux,…... -
Page 4: Prescriptions De Securite
FONCTIONNELLE 2.5 DEBALLAGE ET RECONDITIONNEMENT Votre alimentation ALR3206D vous est livrée avec son manuel de prise en main rapide et son cordon secteur 2 pôles + terre de type "EUROPE" : CEE7/7 – IEC60320 C13. Le manuel d’utilisation complet est à demander à l’adresse commercial@elc.fr FRANÇAIS... -
Page 5: Fonctionnement
3 FONCTIONNEMENT 3.1 CARACTERISTIQUES TECHNIQUES Les spécifications ci-dessous sont données après au moins 30 minutes de fonctionnement dans la plage de température spécifiée. 3.1.1 VOIES 1 & 2 EN MODE DOUBLE OU TRACKING Tension 0 à 32,00 Volts (0 à ±10mV) Courant 0 à... -
Page 6: Divers Fonctionnalites
3.1.4 DIVERS FONCTIONNALITES Protection contre les courts-circuits par régulation de courant Protection contre les échauffements par ventilateur contrôlé et disjonction thermique Protection contre les surintensités à par fusibles internes (T4A ; 250V ; 5x20) l'entrée secteur Télérégulation Mode 4 fils, sortie sur bornier à levier pour fils de 0,5mm Sauvegarde 15 configurations Mémoire de configuration des 2 sorties... -
Page 7: Vue D'ensemble
4 VUE D’ENSEMBLE FACE AVANT Afficheur LCD Clavier double fonction Touches de sélection Touches de commande Standby ON/OFF voie 2 ON/OFF général ON/OFF voie 1 Douilles de sortie voie1 Douille de Terre fonctionnelle Douilles de sortie voie2 Touches de réglage FRANÇAIS 4000 4 360_09/22... -
Page 8: Face Arriere
FACE ARRIERE Poignée Connecteur sense voie 2 Connecteur puissance voie 2 Connecteur sense voie 1 Connecteur puissance voie 1 Connecteur Port RS485 Connecteur commande analogique Connecteur Port USB Entrée secteur Interrupteur de mise en fonctionnement Douille de Terre Ø4mm de sécurité Range cordon FRANÇAIS 4000 4 360_09/22... -
Page 9: Description Succinte De La Face Avant
5 DESCRIPTION SUCCINTE DE LA FACE AVANT 5.1 AFFICHEUR L’afficheur (1) indique pour les deux voies, la valeur des consignes de réglage tension et courant, la puissance de sortie, le mode de régulation en cours (CV ou CC) et l’état de la sortie (ON ou OFF). Si clavier les valeurs des butées OVP et OCP sont inférieures aux maximums des réglages (32.2 V et 6.1 A ), elles seront affichées. -
Page 10: Douille De Terre Fonctionnelle
5.10 DOUILLE DE TERRE FONCTIONNELLE Les douilles de sécurité Ø4mm (10) et la douille de sécurité inversée Ø4mm (22) permettent une connexion à la terre. 6 DESCRIPTION DES COMMANDES 6.1 TOUCHE ABANDON : Une action sur la touche permet de sortir de la manipulation en cours, sans aucun changement d’état. -
Page 11: Revenir Au Mode Double Des Sorties 1 Et 2
6.16 DEMARRAGE SEQUENCEUR: → → Suivre les indications et valider chaque étape par Pour plus de détails, télécharger le manuel d’utilisation disponible sur notre site www.elc.fr 6.17 CHANGEMENT LANGUE D’AFFICHAGE (ex francais) : → → →... -
Page 12: Cablage Du Bornier Arriere
Relier l'alimentation au port USB2.0 du PC avec un câble USB type A / B (sa longueur ne devra pas excéder 5 mètres). Installer le driver suivant la documentation jointe. Votre PC est prêt à communiquer avec l'ALR3206D en utilisant par exemple ® ®... -
Page 13: Liaison Rs485
9 LIAISON RS485 → → → → Suivre les indications pour la configuration. adresse = 0 adresse = 1 adresse = 31 MASTER SLAVE END SLAVE Configurer les adresses des alimentations. 10 COMMANDE 0 – 10V Cette fonction permet de piloter les voies 1 et 2 en tension ou en courant par une tension analogique ou un potentiomètre ou une résistance. -
Page 14: Commande On/Off Externe
11 COMMANDE ON/OFF EXTERNE Un contact sec (d’un relais, d’un interrupteur, d’un capteur, ..) permet de commander une ou plusieurs sorties en fonction de la configuration accessible par la touche communication. La séquence suivante permet d’accéder à la configuration → →... -
Page 15: Service Apres Vente
Annecy 21 septembre 2022 Henri Curri, gérant elc offre à ses clients des solutions de recyclage. Afin de remplir ses obligations, elc adhère à ecosystem et finance la filière de collecte et de recyclage agréée pour les déchets électriques professionnels (DEEE Pro). Cet engagement volontaire de elc, permet à... - Page 16 SYNOPSIS PREFACE................................... 17 DESCRIPTION ................................17 PRESENTATION ................................ 17 FUNCTIONAL DESCRIPTION OF THE UNIT......................17 SAFETY INSTRUCTIONS ............................18 SAFETY TERMS AND SYMBOLS ..........................18 PACKAGING AND REPACKAGING ........................... 18 OPERATING................................19 TECHNICAL FEATURES............................19 3.1.1 Channel 1 & 2 with separated or tracking mode ......................19 3.1.2 Channel 1 &...
-
Page 17: Preface
You just bought a DUAL DC STABILIZED PROGRAMMABLE POWER SUPPLY type elc ALR3206D. We thank you and congratulate you for your good choice. elc's company is a specialist manufacturer proposes a wide range of POWER SUPPLIES and many other electronic test instruments : FUNCTION GENERATORS, DECADE BOXES, DIGITAL PANEL METERS... -
Page 18: Safety Instructions
VOLTAGE RISK TERMINAL PACKAGING AND REPACKAGING Your power supply ALR3206D comes with an quick start guide and its power cable 2 poles + earth type "EUROPE" : CEE7 / 7 - IEC60320 C13. The complete user manual should be requested at commercial@elc.fr... -
Page 19: Operating
3 OPERATING 3.1 TECHNICAL FEATURES The specifications below are given at least 30 minutes use within the specified operating temperature range. 3.1.1 Channel 1 & 2 with separated or tracking mode Voltage 0 to 32,00 Volts (0 to ±10mV) Mini maxi adjustment Current 0 to 6,000 Amps (Channel 1 &... -
Page 20: Functions
3.1.4 Functions Against short-circuits By current regulation Against over-temperature By fan and thermal circuit-braker Against over-current on main source By internal fuse (T4A ; 250V ; 5x20) Remote sensing 4 wire mode, Disconnect scribe terminal blocks for 0,5mm² wires Storage 15 configurations Memory Recall... -
Page 21: Overview
4 OVERVIEW FRONT PANEL LCD display Keypad double function Channel selection Functions key Standby key ON/OFF channel 2 ON/OFF general ON/OFF channel 1 Safety socket output channel 1 Earth socket Keys + & - for adjustement Safety socket output channel 2 ENGLISH 4000 4 360_09/22... -
Page 22: Rear Panel
REAR PANEL Handel Sense connector channel 2 Powerful connector channel 2 Sense connector channel 1 Powerful connector channel 1 RS485 connector Analogical control connector USB Connector AC power inlet socket Power AC switch Earth safety socket Ø4mm Cord storage ENGLISH 4000 4 360_09/22... -
Page 23: Short Description Of The Front Panel
SHORT DESCRIPTION OF THE FRONT PANEL 5.1 DISPLAY The basic mode on the LCD display (1) shows the value of the voltage and current setting about two channels ; the output's powerful, the currently regulation mode (CV or CC) and the output's state (ON or OFF). -
Page 24: Description Of Control Commands
6 DESCRIPTION OF CONTROL COMMANDS ESCAPE KEY : Press allow go out without taking the value 6.2 SETTING VOLTAGE VALUE ON CHANNEL 1 (15.00V) : → → → → 6.3 SETTING CURRENT VALUE ON CHANNEL 2 (1.25A) : → → →... -
Page 25: Isolated Tracking Mode
→ → standby on exit standby 6.16 START PROGRAMMED FUNCTIONS: → → Follow and valid choices with key For more details download user manual on website www.elc.fr 6.17 CHANGE DISPLAY LANGUAGE (english) : → → → → → → English language selected 7 EXTERNAL REMOTE [0 –... -
Page 26: External Remote On/Off
A / B type USB (its length shouldn’t exceed 5 meters). Install the file. Your PC is ready to communicate with the ALR3206D. Use "Hyper Terminal ®" simple utility to communicate via the serial port, present on all PCs with Windows 95®, 98®, XP®, Seven®. -
Page 27: Rs485 Connection
This USB connection also allows you to update the "Firmware" via a utility (to request at commercial@elc.fr). 10 RS485 CONNECTION → → → → Follow the instructions for configuration. adresse = 0 adresse = 1 adresse = 31 MASTER SLAVE SLAVE END Configure addresses of the power supplies. -
Page 28: After Sales Service
12 AFTER SALES SERVICE The after sales service is ensured by the elc company. During two years, spare parts and workmanship are guaranteed. This guarantee does not apply to instruments presenting defects or faults caused by an improper use (wrong mains voltage, shocks ...) or which have been repaired outside our factory or the repair shops of our...
