ELC DR06 Manual

NOTICE DE LA BOITE DE RESISTANCES DR06
1. RENSEIGNEMENTS PRELIMINAIRES
Instrument : BOITE DE RESISTANCES
Marque : ELC
Type : DR 06
2. DESCRIPTION
2-1 Présentation
Vous venez d'acquérir la DR 06. Nous vous en remercions et vous félicitons de votre
choix.
elc c'est aussi de nombreux appareils électroniques : A
, A ...
FONCTIONS PPAREILS DE TABLEAU
La présente notice contient des textes d'informations et d'avertissements qui doivent
être respectés par l'acheteur pour assurer un fonctionnement sûr de l'appareil.

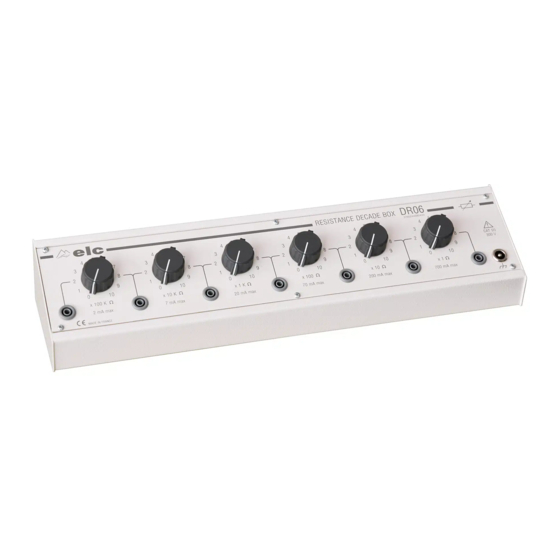

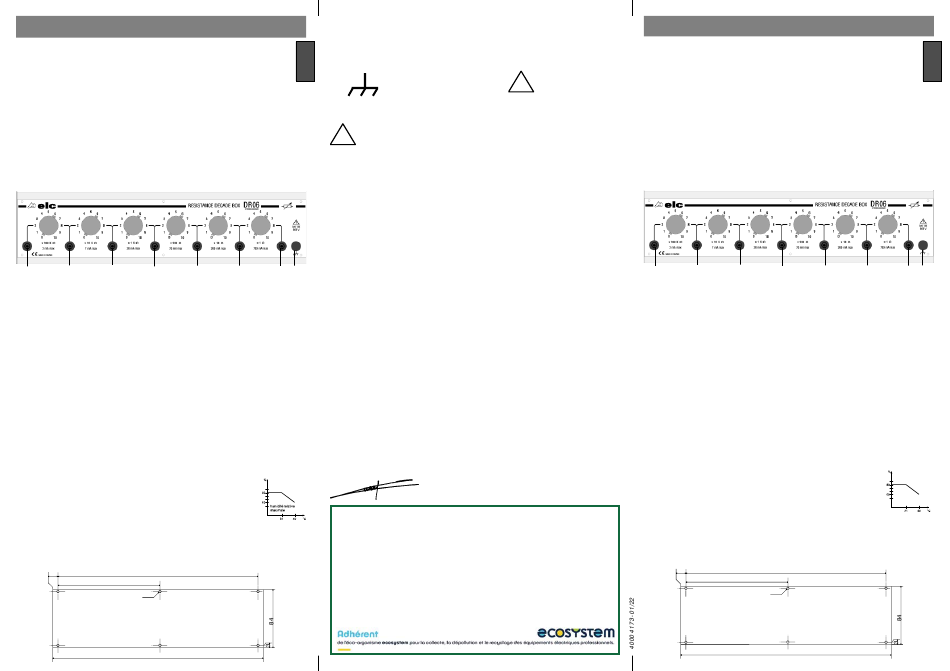

2-2 Vue d'ensemble
D7 D6 D5 D4 D3
2-3 Caractéristiques techniques
Nature des résistances : Résistances 0.5% à couches métalliques très stables
dans le temps. Coefficient de température de 50ppm/°C.
Commutateurs de qualité professionnelle à contacts dorés.
Résistance de contact inférieure à 9mΩ.
Gamme : 1 ohm à 1 111 110 ohms
Nbre de décades : 6 ( x1Ω, x10Ω, x100Ω, x1KΩ, x10KΩ, x100KΩ)
Résistance Résiduelle : 10mΩ par décade.
Précision : 1%.
Compte tenu de la résistance résiduelle, il est impératif de se connecter entre les
douilles D1et D2 pour avoir une précision de 1% pour les valeurs 1Ω et 2Ω.
Toutes les autres valeurs sont à 1% quelle que soit la connexion.
Tension max. applicable: 150V AC / DC (isolation renforcée)
250V AC / DC avec la terre connectée sur la douille D0
(isolation simple).
Courant max. : x1Ω x10Ω x100Ω
0.7A 0.2A 70mA
Puissance max. : 0.5 W par position.
Sorties : 7 douilles de sécurité (D1 à D7).
Entrée : 1 douille de terre de sécurité (D0, cordon femelle).
Conditions d'utilisation : +5°C à +40°C
Conditions de stockage : -10°C à +50°C
Conditions d'humidité : voir figure
Sécurité : Norme EN 61010-1
Catégorie de surtension III degré de pollution 2
Face avant : L'ensemble est monté sur une face avant encastrable
dans un rack 19".
Sa hauteur est de 2U, sa longueur de 84F (F=5.08mm).
Dimensions générales : h = 80mml = 430mm p = 96mm
Masse : 1.44Kg ; 1.56Kg emballée.
7.5
411.5
208.3
6 x Ø3.5
426.4
2-5 Symboles et définitions
Vous trouverez les symboles ci-après sur le matériel :
F
R
3. PRESCRIPTIONS DE SECURITE
!
Surcharge électrique :
, G
LIMENTATIONS ENERATEURS DE ne jamais appliquer une tension qui excède la plage spécifiée.
Afin de ne pas compromettre votre sécurité et pour une bonne stabilité,
l'appareil doit être à la température de la pièce au moins une heure avant son
utilisation.
Les cordons utilisés devront être :
- de sécurité, si la tension excède 50V.
- de section 0.75mm² minimun, pour des faibles valeurs de résistance.
Dans le cas d'une connexion à la terre par la douille D0, ce cordon doit être
connecté en premier et doit être déconnecté le dernier. Cette connexion a pour
but, de faire écran et de pouvoir travailler en classe I.
4. SERVICE APRES VENTE
Cet appareil est garanti DEUX ANS pièces et main-d'oeuvre contre tous vices de
D2 D1 DO
fabrication.
Toute intervention sur l'appareil par des personnes ou organismes non agréés fait
perdre le bénéfice de la garantie.
5. DECLARATION UE DE CONFORMITE
Fabricant
Adresse
déclare que le produit
Nom
Type
est conforme aux exigences des Directives : Basse Tension 2014/35/UE et
RoHs 2011/65/UE.
Les normes harmonisées suivantes ont été appliquées :
Sécurité
x1KΩ x10KΩ 100KΩ
20mA 7mA 2mA
Annecy, le 17janvier 2022
Henri Curri, Gérant
ELC, OFFRE À SES CLIENTS DES SOLUTIONS DE RECYCLAGE
Afin de remplir ses obligations, elc adhère à Ecosystem et finance la filière de
collecte et de recyclage agréée pour les déchets électriques professionnels (DEEE
Pro). Cet engagement volontaire de elc, permet à ses clients de bénéficier de
solutions simples et gratuites pour assurer le recyclage de leurs alimentations
électriques, module de secours, générateurs de fonctions et sondes oscilloscopes.
Ainsi, les clients de notre société peuvent se défaire gratuitement de leurs matériels
EEE professionnels (désignés précédemment) usagés. Ils obtiennent, certificat à
la clé, l'assurance d'un traitement rigoureux conforme à la règlementation. Il leur
suffit de faire appel à Ecosystem qui leur indiquera la solution de collecte la plus
adaptée à leur besoin.
Pour connaître toutes les solutions de collecte : www.ecosystem.eco
ATTENTION
!
BORNE DE
SE REFERER
MASSE CHASSIS
AU MANUEL
: ELC
: 59 avenue des Romains 74000 Annecy France
: RESISTANCE DECADE BOX
: DR 06
: EN61010-1:2010
Catégorie de surtension III, degré de pollution 2.
BEDIENUNGSANLEITUNG WIDERSTANDSMODUL DR06
1. EINLEITENDE HINWEISE
Gerät : WIDERSTANDSMODUL
Marke : ELC
Typ : DR 06
2. BESCHREIBUNG
2-1 EINFÜHRUNG
Sie haben einen den DR06 erworben. Wir danken Ihnen und gratulieren zu dieser Wahl.
elc bedeutet auch zahlreiche elektronische Geräte: SPEISER, FUNKTIONSGEBER,
SCHALTTAFEL-INSTRUMENTE, ...
Die vorliegende Anleitung enthält Informationen und Hinweise, die für einen sicheren
und dauerhaften Betrieb des Gerätes vom Käufer zu beachten sind.
2-2 Gesamtansicht
D7 D6 D5 D4 D3
2-3 Technische Daten
Art der Widerstände : 0.5% Hochbeständige Metallschichtwiderstände.
Temperaturkoeffizient 50ppm/°C.
Schalter von Profiqualität mit Goldkontakten.
Übergangswiderstand unter 9mΩ.
Bereich : 1 Ohm bis 1 111 110 Ohm
Anzahl Dekaden : 6 ( x1Ω, x10Ω, x100Ω, x1KΩ, x10KΩ, x100KΩ)
Restwiderstand : 10mΩ pro Dekade.
Präzision : 1%.
Aufgrund des Restwiderstands muss der Anschluss zwischen die Buchsen D1 und
D2 gelegt werden, um für die Werte 1Ω und 2Ω eine Präzision von 1% zu erzielen.
Alle übrigen Werte liegen unabhängig vom Anschluss bei 1%.
Max. anlegb. Spannung : 150V AC / DC (verstärkte Isolierung
250V AC / DC mit Erdung über Buchse D0
(einfache Isolierung).
Maximaler Strom : x1Ω x10Ω x100Ω
700mA 200mA 70mA
Maximale Leistung : 0.5 W von position.
Ausgänge : 7 Sicherheitsbuchsen (D1 bis D7).
Eingang : 1 Sicherheitserdungsbuchse (D0, Kabel mit Buchse).
Einsatzbedingungen : +5°C bis +40°C
Lagerbedingungen : -10°C bis +50°C
Feuchtigkeit : siehe Abbildung
Sicherheit : Norm EN 61010-1
Überspannungsklasse III, Verschmutzungsgrad 2
Vorderseite : Das Gerät ist zum Einbau in ein 19''-Rack auf eine
Frontplatte montiert. Seine Höhe beträgt 2U und seine
Länge 84F (F=5.08mm).
Hauptabmessungen : H = 80mmL = 430mm T = 96mm
Gewicht : 1.44Kg ; 1.56Kg mit Verpackung.
7.5
411.5
208.3
6 x Ø3.5
426.4
D
E
D2 D1 DO
x1KΩ x10KΩ x100KΩ
20mA 7mA 2mA
Maximale relative
Feuchtigkeit
