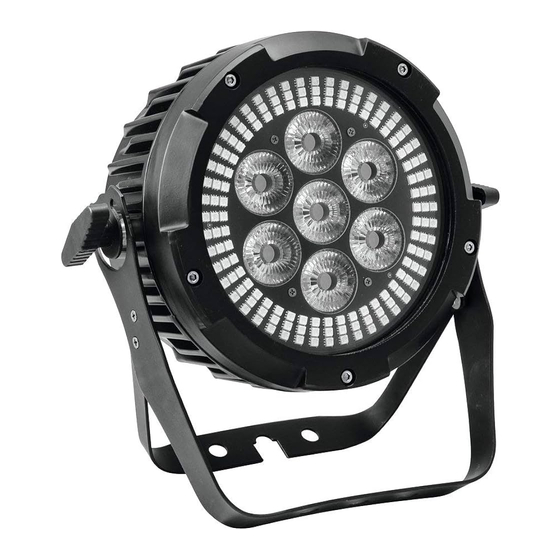

Future light PRO Slim PAR-7 HCL User Manual
  1. Manuals
  2. Brands
  3. Future light Manuals
  4. DJ Equipment
  5. PRO Slim PAR-7 HCL
  6. User manual

Future light PRO Slim PAR-7 HCL User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BEDIENUNGSANLEITUNG
USER MANUAL
PRO Slim
PAR-7 HCL
©
Copyright
Für weiteren Gebrauch aufbewahren!
Nachdruck verboten!
Keep this manual for future needs!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PRO Slim PAR-7 HCL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Future light PRO Slim PAR-7 HCL

Summary of Contents for Future light PRO Slim PAR-7 HCL

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL PRO Slim PAR-7 HCL © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................3 Lieferumfang ..............................3 SICHERHEITSHINWEISE ..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 5 GERÄTEBESCHREIBUNG ..........................6 Features ................................. 6 Geräteübersicht .............................. 7 INSTALLATION ..............................7 Überkopfmontage ............................7 DMX512-Ansteuerung ........................... 9 Master/Slave-Betrieb ............................. 9 Anschluss ans Netz ............................10 Anschluss zwischen Geräten ........................

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PRO Slim PAR-7 HCL entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Page 4: Sicherheitshinweise

    SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

  • Page 5: Bestimmungsgemäße Verwendung

    Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden.

  • Page 6: Gerätebeschreibung

    Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.

  • Page 7: Geräteübersicht

    Geräteübersicht (1) 3-poliger DMX-Eingang (2) Feststellschraube (3) 3-poliger DMX-Ausgang (4) Display (5) Mode-Taste (6) Up-Taste (7) Fangseilloch (8) Stand-/Montagebügel (9) 5-poliger DMX-Eingang (10) Down-Taste (11) 5-poliger DMX-Ausgang (12) Enter-Taste (13) Spannungsver- sorgungseingang (14) Sicherungshalter (15) Spannungsver- sorgungsausgang (16) Mikrofon INSTALLATION Das Gerät kann sowohl hängend als auch stehend installiert werden.
  • Page 8 Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.

  • Page 9: Dmx512-Ansteuerung

    DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen.

  • Page 10: Anschluss Ans Netz

    Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone- oder im DMX-gesteuerten Modus betrieben werden. Standalone-Modus Der FUTURELIGHT PRO Slim PAR-7 HCL lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den FUTURELIGHT PRO Slim PAR-7 HCL vom Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z.
  • Page 11 Menu level 1 Menu level 2 Menu level 3 Menu level 4 Beschreibung Interne Programme < > < > Geschwindigkeit: < > < > < > 0 – 100 (zunehmend) < > < > Vorgabewert: 100 < > < > <...
  • Page 12 Dimmerintensität der LED-Farben < > < > < > < > Vorgabewert：RGBAWP < C > < > < > = 255 < > < > < > < > < > < > Musikgesteuerte Programme Vorgabewert：Sound 1 Sound 1 6 Farben Sound 2 7 Farben Sound 3 63 Farben Mikrofonempfindlichkeit...

  • Page 13: Dmx-Mode

    Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den PRO Slim PAR-7 HCL über Ihren Controller ansteuern. Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften. Wenn Sie die Startadresse, im 12 Kanal-Modus, z. B. auf 13 definieren, belegt das Gerät die Steuerkanäle 13 bis 24.
  • Page 14 8-Kanal-Modus Steuerkanal 1 - Rot Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 2 - Grün Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Grün (0=aus, 255=100% grün) Steuerkanal 3 - Blau Decimal Hexad.
  • Page 15 Steuerkanal 5 - Amber Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Amber (0=aus, 255=100% amber) Steuerkanal 6 - Weiß Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Weiß (0=aus, 255=100% weiß) Steuerkanal 7 - Lila Decimal Hexad.
  • Page 16 Steuerkanal 11 - Geschwindigkeit interne Programme / Mikrofonempfindlichkeit Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Zunehmende Geschwindigkeit 0 10 00 0A 0% 4% Keine Mikrofonempfindlichkeit 11 255 0B FF 4% 100% Mikrofonempfindlichkeit zwischen 0 und 99% Steuerkanal 12 - Dimmergeschwindigkeit (Sprungantwort) Decimal Hexad.

  • Page 17: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.

  • Page 18: Technische Daten

    TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 60 W DMX-Steuerkanäle: HSV/HSI/6/8/12 DMX512-Anschluss: 5-pol. und 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon LED-Typ: 10-W-HCL Anzahl der LEDs: Abstrahlwinkel: 23° Maße (BxTxH): 253 x 98 x 260 mm Gewicht: 3,3 kg Maximale Umgebungstemperatur T 45°...

  • Page 19: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT PRO Slim PAR-7 HCL. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 20 Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately.

  • Page 21: Operating Determinations

    OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is allowed to be operated with an alternating voltage of 100-240 V, 50-60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.

  • Page 22: Description Of The Device

    DESCRIPTION OF THE DEVICE Features Professional slimline LED spot with 10 W HCLs • Equipped with 7 x 6in1 hexacolor LED in the colors red, green, blue, amber, white and • Flicker-free projection • Flat housing form requires minimal space when rigging •...

  • Page 23: Installation

    INSTALLATION The device can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.

  • Page 24: Dmx512 Control

    Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Pull the safety bond through the attachment eyelet and over the trussing system or a safe fixation spot.

  • Page 25: Connection With The Mains

    OPERATION After you connected the spot to the mains, the FUTURELIGHT PRO Slim PAR-7 HCL starts running. The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN.
  • Page 26 Menu level 2 Menu level 3 Menu level 4 Description Menu level 1 Auto program < > < > Speed: 0-100 (increasing) < > < > < > Default setting: 100 < > < > < > < > < >...
  • Page 27 Dimmer intensity of LED colors < > < > < > < > Default setting：RGBAWP < C > < > < > = 255 < > < > < > < > < > < > Sound controlled program Default setting: Sound 1 Sound 1 6 Colors Sound 2 7 Colors Sound 3 63 Colors...

  • Page 28: Dmx-Mode

    Controlling: After having addressed the PRO Slim PAR-7 HCL, you may now start operating it via your lighting controller. Every DMX-channel has a different occupation with different features. If you set, for example, the address in the 12 channel mode to channel 13, the device will use the channels 13 to 24 for control.
  • Page 29 8 channel mode Control-channel 1 - Red Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% Red (0=off, 255=100% red) Control-channel 2 - Green Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% Green (0=off, 255=100% green) Control-channel 3 - Blue Decimal Hexad.
  • Page 30 Control-channel 5 - Amber Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% Amber (0=off, 255=100% amber) Control-channel 6 - White Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% White (0=off, 255=100% white) Control-channel 7 - Purple Decimal Hexad.

  • Page 31: Cleaning And Maintenance

    Control-channel 11 - Speed internal programs / microphone sensitivity Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% Increasing speed 0 10 00 0A 0% 4% No microphone sensitivity 11 255 0B FF 4% 100% Microphone sensitivity between 0 % and 99 % Control-channel 12 - Dimmer speed (step response) Decimal Hexad.

  • Page 32: Replacing The Fuse

    DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers.
