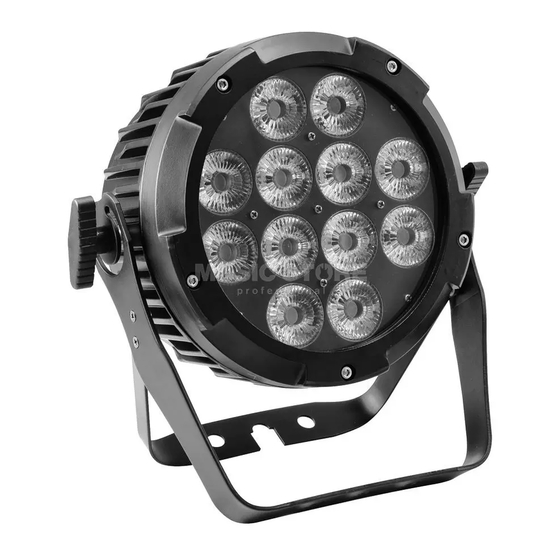

Summary of Contents for Future light PRO Slim PAR-12 MK2 CW

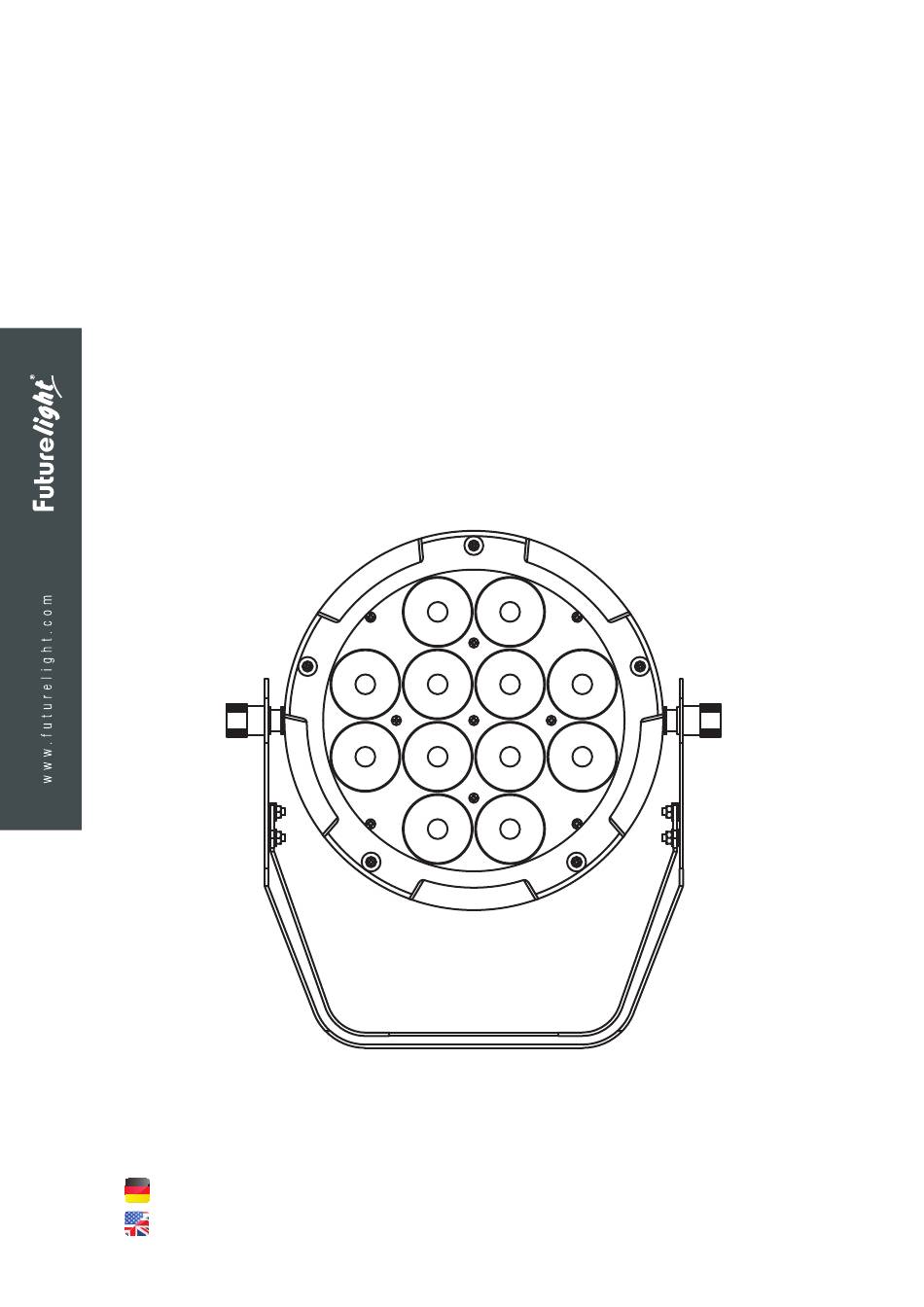

- Page 1 PRO Slim PAR-12 MK2 CW/WW/A Slimline LED spot BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG USER MANUAL USER MANUAL USER MANUAL USER MANUAL...
-
Page 2: Table Of Contents
Inhaltsverzeichnis / Table of contents EINFÜHRUNG ..............................3 Produktmerkmale SICHERHEITSHINWEISE ..........................4 GERÄTEBESCHREIBUNG..........................6 INSTALLATION ..............................6 ANSCHLÜSSE ..............................7 DMX512-Ansteuerung Anschluss ans Netz Stromversorgung von weiteren Geräten BEDIENUNG ..............................7 Standalone-Modus Menüstruktur DMX-Betrieb REINIGUNG UND WARTUNG ........................11 Sicherungswechsel UMWELTSCHUTZ ............................ -
Page 3: Einführung
BEDIENUNGSANLEITUNG PRO Slim PAR-12 MK2 CW/WW/A GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. - Page 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 60°C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen. •...
-
Page 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Gehäuse (9) Fangseilloch (2) Feststellschraube (10) Up-Taste (3) LED/Linse (11) Down-Taste (4) Stand-/Montagebügel (12) Enter-Taste (5) 3-poliger DMX-Eingang (13) Sicherungshalter (6) 3-poliger DMX-Ausgang (14) Spannungsversorgungsausgang (7) Display (15) Spannungsversorgungseingang (8) Menu-Taste INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. -
Page 7: Anschlüsse
ANSCHLÜSSE DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. Verbinden Sie den DXM-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in der Kette. -
Page 8: Menüstruktur
Menüstruktur Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder das vorprogrammierte Programm abspielen. Durch Drücken der Menu-Taste können Sie sich im Hauptmenü bewegen. Durch Drücken der Up/Down- Tasten können Sie die Auswahl verändern. Bestätigen Sie jede Änderung durch Drücken der Enter-Taste. Der jeweilige Modus kann durch die Menu-Taste verlassen werden. -
Page 9: Dmx-Betrieb
Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie dann den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave- Geräts usw., bis alle Geräte in einer Kette angeschlossen sind. - Page 10 5-Kanal-Modus Steuerkanal 1 - Kaltweiß Wert Eigenschaft 0 255 Kaltweiß (0=aus, 255=100% kaltweiß Steuerkanal 2 - Warmweiß Wert Eigenschaft 0 255 Warmweiß (0=aus, 255=100% warmweiß) Steuerkanal 3 - Amber Wert Eigenschaft 0 255 Amber (0=aus, 255=100% Amber) Steuerkanal 4 - Dimmer Wert Eigenschaft 0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %...
-
Page 11: Reinigung Und Wartung
Steuerkanal 5 – Strobe-Effekt Wert Eigenschaft Keine Funktion 5 255 Strobe-Effekt mit zunehmender Geschwindigkeit Steuerkanal 6 - Statische Farben (voreingestellte Farben)/Farbwechsel Wert Eigenschaft 0 50 Keine Funktion 51 100 Statische Farben 101 150 Switching Colors 151 200 Fading Colors 201 250 Pulsing Colors 251 255 Musikgesteuert Steuerkanal 7 - Statische Farben (CH6 Werte 51-100)/Geschwindigkeit Farb- wechsel (CH6 Werte 101-250) -
Page 12: Umweltschutz
UMWELTSCHUTZ Informationen zur Entsorgung Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. -
Page 13: Introduction
USER MANUAL PRO Slim PAR-12 MK2 CW/WW/A DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. -
Page 14: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is a lighting effect for creating decorative effects. This device is designed for professional use in the field of event technology, e.g. - Page 15 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 60°C during use. Avoid contact by persons and materials. •...
-
Page 16: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Housing (9) Safety rope hole (2) Fixation screw (10) Up button (3) LED/lens (11) Down button (4) Floor stand/mounting bracket (12) Enter button (5) 3-pin DMX input (13) Fuseholder (6) 3-pin DMX output (14) Power output (7) Display (15) Power input (8) Menu button... -
Page 17: Connections
CONNECTIONS DMX512 control A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. Connect the output of your DMX controller to the DMX input DMX IN of the light set with a DMX cable. Connect the DMX output DMX OUT of the device to the DMX input of the next unit in the chain. -
Page 18: Operation
OPERATION After connecting the device to the mains it is ready for operation. The display indicates the last operating mode. The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board or in DMX-controlled mode via any commercial DMX controller. -
Page 19: Dmx Operation
Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes. - Page 20 5 channel mode Control-channel 1 - Cold white Value Feature 0 255 Cold white (0=off, 255=100% cold white) Control-channel 2 - Warm white Value Feature 0 255 Warm white (0=off, 255=100% warm white) Control-channel 3 - Amber Value Feature 0 255 Amber (0=off, 255=100% Amber) Control-channel 4 - Dimmer Value Feature...
-
Page 21: Cleaning And Maintenance
Control-channel 5 – Strobe effect Value Feature No function 5 255 Strobe effect with increasing speed Control-channel 6 - Static colors (preset colors)/color changes Value Feature 0 50 No function 51 100 Static colors 101 150 Switching colors 151 200 Fading colors 201 250 Pulsing colors 251 255 Sound control Control-channel 7 - Static colors (CH6 values 51-100)/color changes (CH6 values... -
Page 22: Protecting The Environment
PROTECTING THE ENVIRONMENT Disposal of old equipment When to be definitively put out of operation, take the product to a local recycling plant for a disposal which is not harmful to the environment. Devices marked with this symbol must not be disposed of as household waste. -
Page 23: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power consumption: 80 W Protection class: Fuse: F2A, 250V DMX channels: 3/5/7 DMX connection: 3-pin XLR Sound-control: via built-in microphone Color temperature: 2700-6100 K LED type: 5 W (3in1) LED number: Beam angle: 11°... - Page 24 Futurelight is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00114710.docx Version 1.0 Publ. 23/03/2018...
