Inbetriebnahme
Einstellungen
ACHTUNG! Vergewissern Sie sich dass die Maschine
vom Netz getrennt ist.

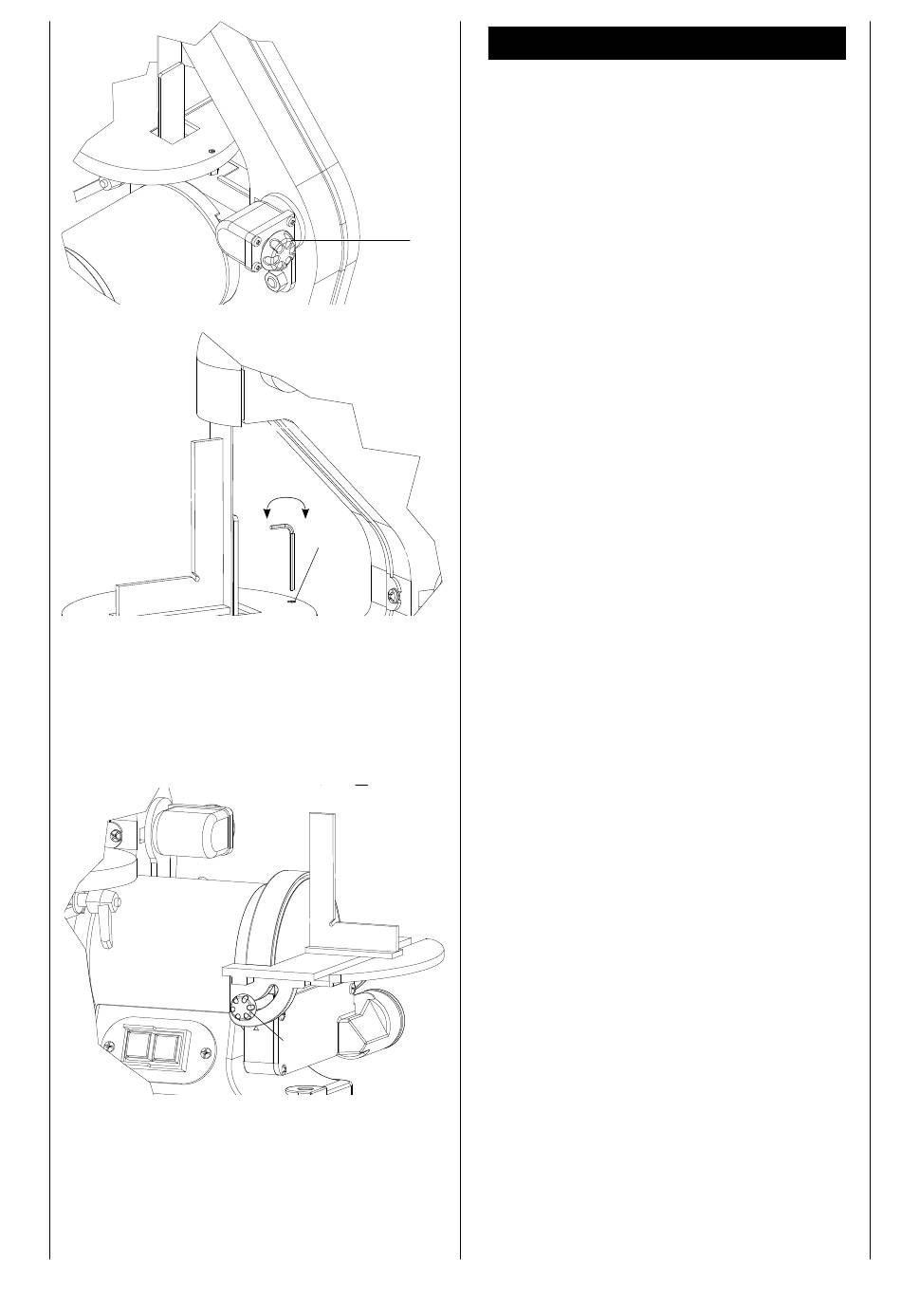

Einstellen des Schleifbandes Fig. 7
Das Band wurde bereits im Werk eingestellt.
Es muss vorschriftsmäßig auf der Mitte der Rollen lau-
fen.
Mittels der Verstellschraube (9) lässt sich das Band
durch Drehen nach links oder rechts verstellen.
Einstellen des Schleifbandtisches Fig. 8
In den meisten Fällen wird der Tisch bei 90° zum Schleif-
band gebraucht.
Der Tisch hat eine Verstellschraube dass sich der Tisch
genau bei 90° zum Band befindet. Das Einstellen ge-
schieht wie folgt:
1 Lösen Sie den Tisch mithilfe des Klemmhebels und
heben Sie ihn soweit wie möglich nach hinten an.
2 Legen Sie einen 90° Winkel auf den Tisch und lassen
Sie die andere Seite am Band anstehen.
3 Wenn der Winkel keine 90° beträgt, justieren Sie die
Schraube (d) mit dem Sechskantschlüssel, bis sich
der Tisch bei genau 90° zum Band befindet.
4 Der Tisch kann nach vorn geneigt werden.
Lösen Sie den Klemmhebel, neigen Sie den Tisch bis
zum gewünschten Winkel und ziehen den Klemmhe-
bel wieder an.
Einstellen des Tellerschleiftisches Fig. 9
Zur Sicherstellung dass sich der Tisch bei 90° zum
Schleifteller befindet, legen Sie eine Lehre auf den Tisch
und gegen den Teller.
Wenn eine Nachstellung erforderlich ist, lösen Sie die
beiden Klemmschrauben (e) und ändern Sie die Position
bis die 90° erreicht sind.
Danach ziehen Sie die beiden Klemmschrauben (e) wie-
der an.
Der Tisch kann bis 45°nach unten geneigt werden.
