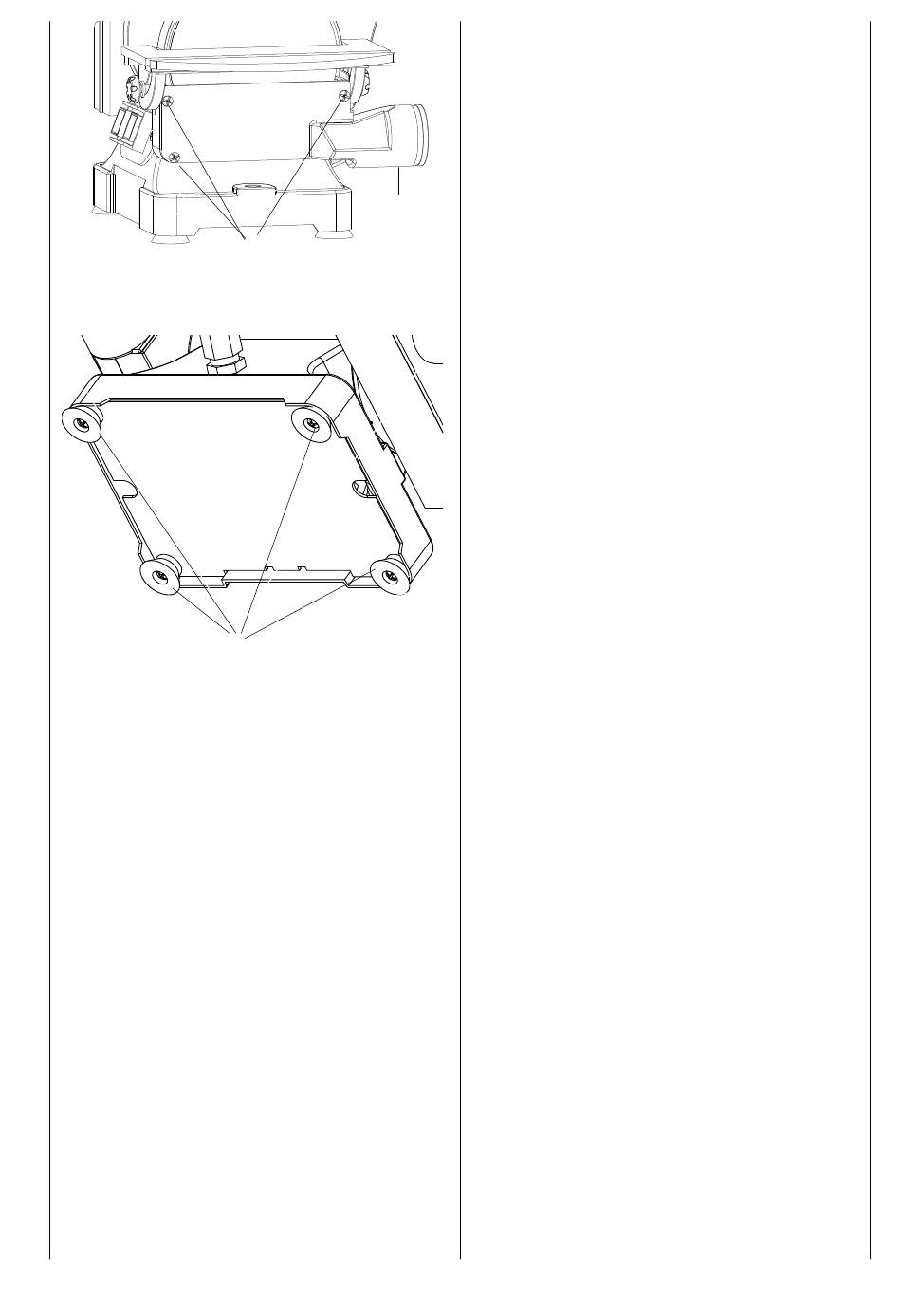

Fig. 5
Fig. 6
1a
18
4
4a
4b
Montage der Absaugung Fig. 5
Montieren Sie den Absaugstutzen (4 Fig. 1) mit den
Schlitzschrauben und Scheiben (4a und 4b) an die Ma-
schine.
Als nächstes befestigen Sie das Schutzblech (4c) mit
der Schraube (4a und 4d).
Achten Sie darauf, dass das Schutzblech bis an die Un-
terkante des Schleiftisches angestellt wird.
Neigen Sie den Schleiftisch, so müssen Sie das Schutz-
blech in der Höhe verstellen.
Montage der Gummifüße Fig. 6
Montieren Sie die 4 Gummifüße (1 a Fig.1) an die Grund-
platte
Achtung! Wenn die Maschine beim Arbeiten die Ten-
denz zum Wandern oder Kippen zeigt, muss die Maschi-
ne auf der Arbeitsfläche mit vier Schrauben (nicht im
Lieferumfang)fixiert werden.
Einsatz als stationäre Maschine
Für den andauernden Einsatz ist die Montage auf einer
Werkbank empfehlenswert.
• Markieren Sie dazu die Bohrlöcher, indem Sie die
Schleifmaschine so platzieren, wie sie später instal-
liert sein soll und zeichnen nun die Lage der zu boh-
renden Löcher auf die Werkbank.
• Bohren Sie die Löcher durch die Werkbank.
• Platzieren Sie die Schleifmaschine über den Löchern
und führen geeignete Schrauben von oben durch die
Löcher der Schleifmaschine und der Werkbank.
• Von unten schrauben Sie nun die Schleifmaschine mit
untergelegten Beilagscheiben und passenden Sechs-
kantmuttern fest.
Einsatz als mobile Maschine
Für den mobilen Einsatz Ihrer Schleifmaschine ist die
Montage auf einer geeigneten Grundplatte (1) emp-
fehlenswert. Diese können Sie dann auf die jeweilige
Werkbank klemmen. Die Grundplatte sollte eine Min-
deststärke von 19 mm haben und ausreichend größer
als die Schleifmaschine sein, damit Sie Platz für die
Klemmen finden.
