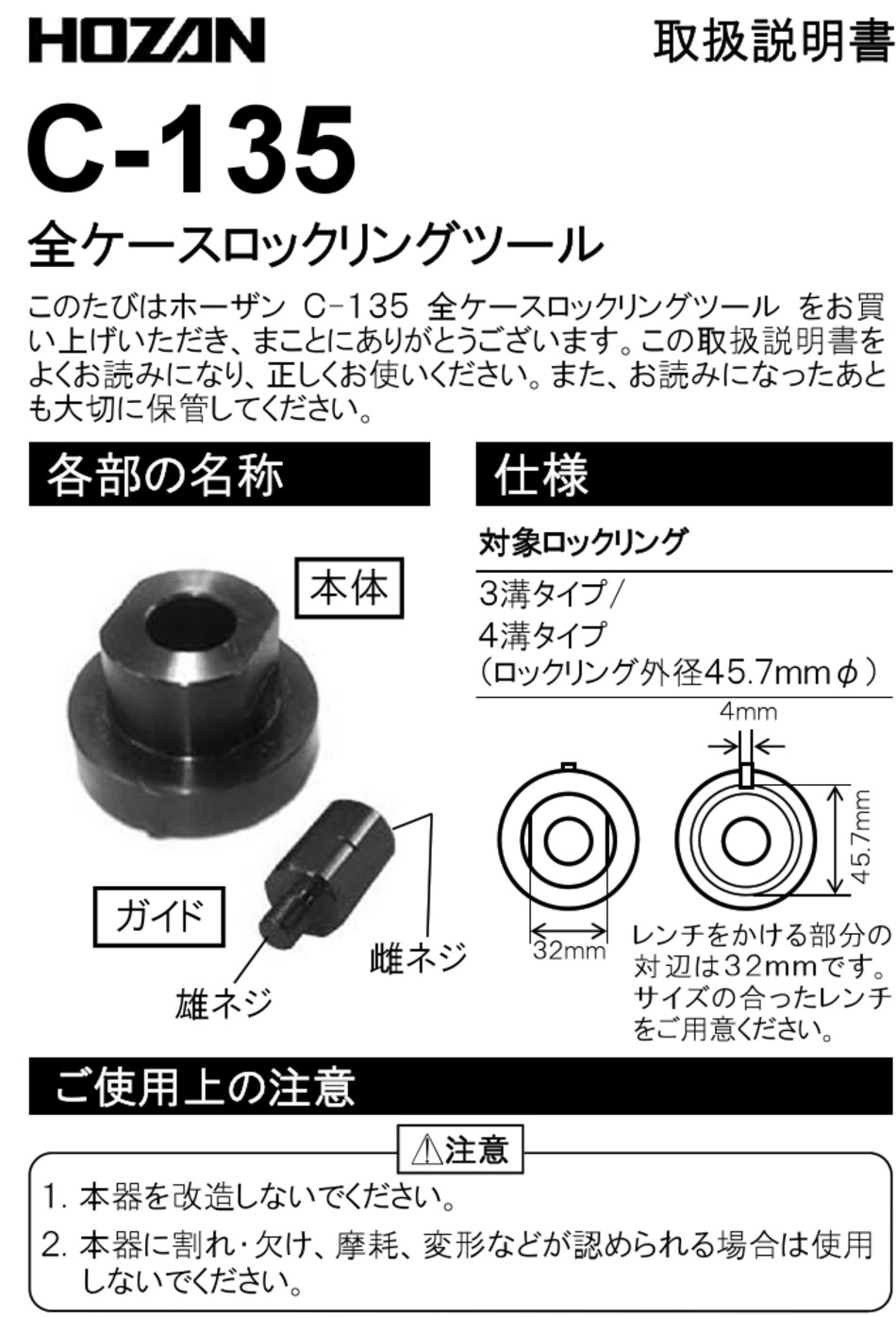

C-135
全ケースロックリングツール
このたびはホーザン Ｃ-１３５ 全ケースロックリングツール をお買
い上げいただき、まことにありがとうございます。この取扱説明書を
よくお読みになり、正しくお使いください。また、お読みになったあと
も大切に保管してください。
各部の名称
ガイド
雄ネジ
ご使用上の注意
１. 本器を改造しないでください。
２. 本器に割れ・欠け、摩耗、変形などが認められる場合は使用
しないでください。
対象ロックリング
本体
３溝タイプ/
４溝タイプ
（ロックリング外径４５.７ｍｍφ）
雌ネジ
注意
取扱説明書
仕様
レンチをかける部分の
３２ｍｍ
対辺は３２ｍｍです。
サイズの合ったレンチ
をご用意ください。
４ｍｍ
Advertisement
Table of Contents
Related Manuals for HOZAN C-135
Summary of Contents for HOZAN C-135
- Page 1 取扱説明書 C-135 全ケースロックリングツール このたびはホーザン Ｃ-１３５ 全ケースロックリングツール をお買 い上げいただき、まことにありがとうございます。この取扱説明書を よくお読みになり、正しくお使いください。また、お読みになったあと も大切に保管してください。 各部の名称 仕様 対象ロックリング 本体 ３溝タイプ/ ４溝タイプ （ロックリング外径４５.７ｍｍφ） ４ｍｍ ガイド レンチをかける部分の ３２ｍｍ 雌ネジ 対辺は３２ｍｍです。 サイズの合ったレンチ 雄ネジ をご用意ください。 ご使用上の注意 注意 １. 本器を改造しないでください。 ２. 本器に割れ・欠け、摩耗、変形などが認められる場合は使用 しないでください。...
- Page 2 ご使用方法 本工具は自転車の全ケースを固定するロックリングを締め付けた り、緩めたりするためのものです。 １ ボトムブラケット（以下ＢＢ）の軸からクランクを取り外します。 ２ 右側（チェーンドライブ側）のＢＢ軸の先端にガイドを取り付けま す。ガイドには雄ネジと雌ネジを備えていますので、ＢＢ軸先端 の雌または雄に合わせてご使用ください。 ３ 本器本体をガイドに通し、本体内側の突起をロックリングの溝 に噛み合わせてセットします。 ４ ３２ｍｍのレンチを本器にあてがい、ロックリングから本器が外 れないように手で押さえつけながら回転させます。 …ネジ方向は逆ネジです。 注意 警告 必ずガイドを使用してください。本体のみでは噛み合いが 確実でなく、思わぬ事故につながります。 22.09...
- Page 3 INSTRUCTION MANUAL C-135 LOCK-RING TOOL Thank you for purchasing the HOZAN C-135 LOCK-RING TOOL. With proper care and handling this fine instrument will provide years of trouble-free operation. Please read this entire instruction manual carefully before attempting to place this instrument in service. Please keep this instruction manual available for reference.
- Page 4 Set the C-135 main body engaging its projection with the notch of the lock-ring through the guide. ４ Apply a 32 mm wrench to the C-135, then turn the wrench while depressing the C-135 not to be sepa- rated from the lock-ring.
