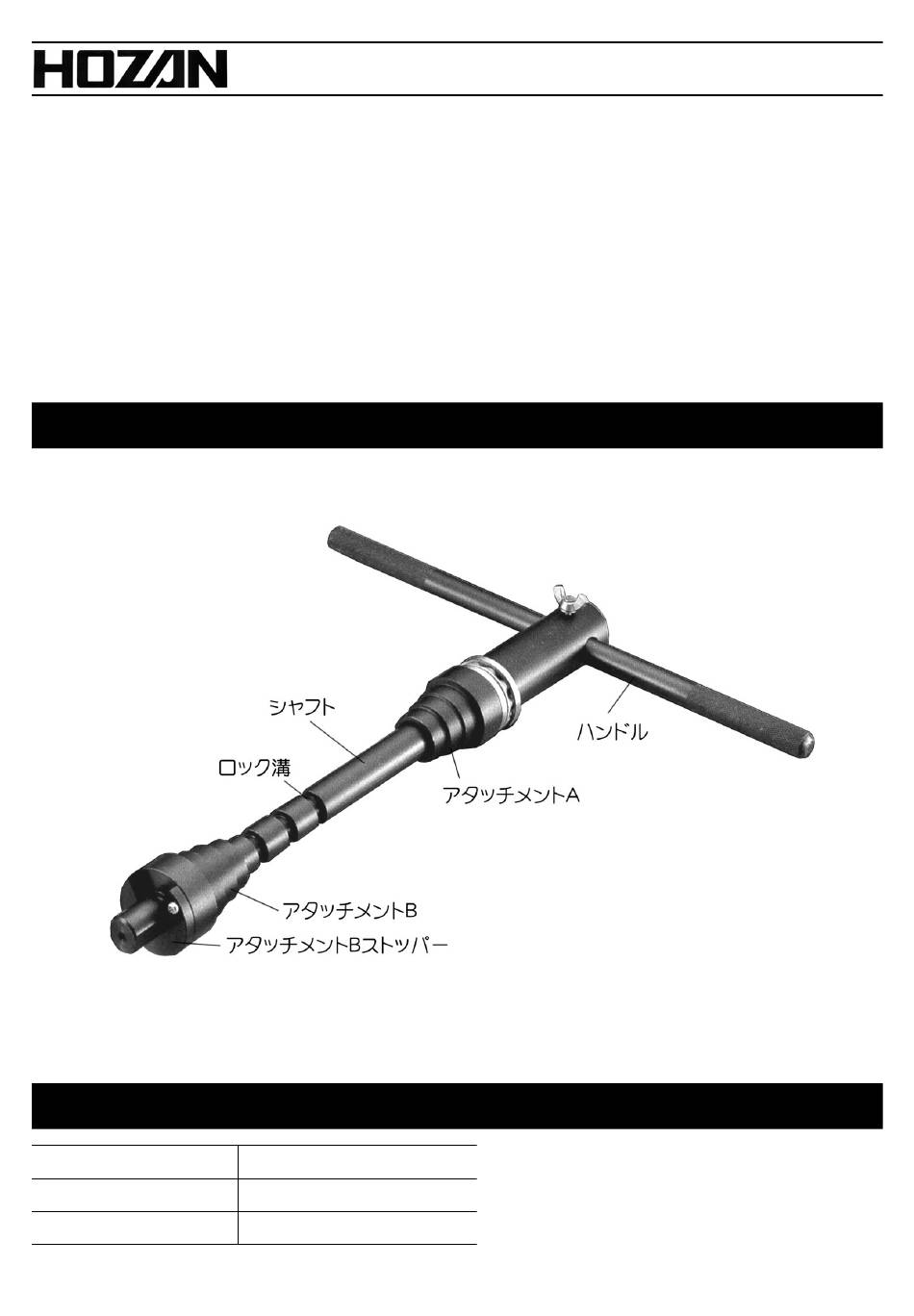

- Page 1 取扱説明書 C-438 ヘッドワン圧入工具 このたびはホーザン Ｃ-４３８ ヘッドワン圧入工具 をお買い上げいただき、まことにありがと うございます。この取扱説明書をよくお読みになり、正しくお使いください。また、お読みに なったあとも大切に保管してください。 各部の名称 仕 様 適応フォークコラム 1"、1-1/8"、1-1/4" 全 長 ３５０ｍｍ 重 量 １，８３０ｇ １...
- Page 2 注意文の警告マークについて この取扱説明書ではご使用上の注意事項を次のように区別しています。 警告 …重傷をともなう重大事故の発生を想定してのご注意 注意 …傷害や物的損害を想定してのご注意 なお、注意 として記載されていても、あるいは特に記述がなくても、状況によっては重大 な結果をまねく恐れがあります。正しく安全にご使用ください。 ご使用上の注意 本器は自転車用ヘッドパーツのヘッドワンをフレームに圧入するための専用工具です。 この目的以外には使用しないでください。 注意 １. 無理な姿勢で作業しないでください。 ２. 作業時は保護グローブを着用してください。 ３. 本器を改造しないでください。 ４. 本器に割れ、欠け、摩耗、変形などが認められるときは使用しないでください。 準 備 １ あらかじめ下準備を行ったフレームを作業スタンドやベンチバ イスに確実に固定します。 ２ 本器のハンドルを反時計方向にまわしてシャフトの全長を最大 にします。 注意 このとき、ハンドル部からシャフトを完全に抜いてしまわないよ うに注意してください。 シャフト上部のネジが３０mm程度ハンドルから露出している 状態を目安にします。 ２...
- Page 3 ご使用方法 １ 本器のアタッチメントBを取り外します。 ２ 上ヘッドワンをヘッドチューブの取り付け位置 に乗せ、上から本器シャフトを通し、上ヘッド ワンにアタッチメントＡの適切な段をかみ合わ せます。 ３ 下から下ヘッドワンとアタッチメントＢを挿入 し、ヘッドワン取り付け位置まで一旦押し上げ ます。その位置からいちばん近いロック溝に アタッチメントＢストッパーをかけてアタッチメ ントＢが下がらないようにします。 ４ シャフト先端をモンキーレンチなどで保持します。 ５ ハンドルをゆっくりと時計方向に回します。圧入が始まる前の遊びがなくなるまでは特 に慎重に作業してください。上下ヘッドワンがヘッドチューブに正しく向かっているのを 確認して、さらにハンドルをまわします。 ３...
- Page 4 ご使用方法 ６ ヘッドワンの圧入が終了したら、アタッチメントBストッパーを解除し、シャフトから抜い てください。 注意 ヘッドワンがフレームに対して入りにくい場合は、再度初めから作業してみてください。 それでもうまくいかない場合は、フレームのヘッドチューブ側の精度が出ていないこ とが考えられます。専用の工具でヘッドチューブを修正した後、再度作業してくださ い。無理に作業を行うと本器やヘッドワン、フレームの破損につながる恐れがありま す。 ご愛用者登録のお願い 当社のホームページでご愛用者登録を承っております。 ご登録いただきますと、オプションパーツや後継機種の発売・仕様変更・製造中止などのご案内 をEメールでリアルタイムにお届けいたします。 http://www.hozan.co.jp/user/ お申し込みは、 へアクセスいただき、必要事項をご 記入のうえ、「送信ボタン」を押してください。登録完了時にメールでご連絡いたします。 技術的なお問い合わせ 大阪市浪速区幸町１-２-１２ 本社 〒556-0021 TEL(06)6567-3132 TEL(06)6567-3113 サイクルチーム FAX(06)6567-3115 月曜日から金曜日（祝日を除く）の 9:15～12:00、13:00～17:00 ４ 02.09...

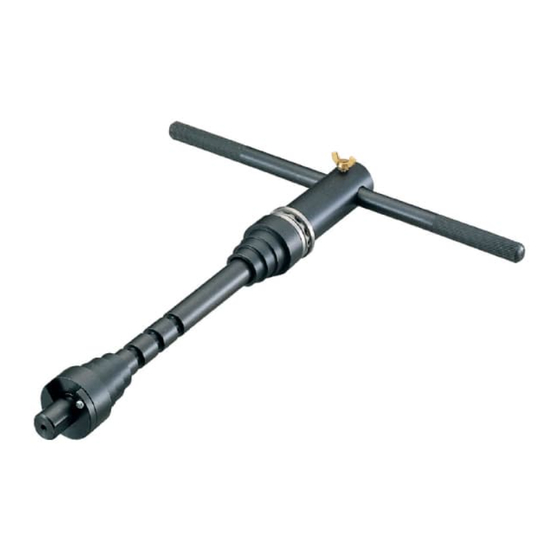

- Page 5 C-438 HEAD CUP TOOL Thank you for purchasing the HOZAN C-438 HEAD CUP TOOL. With proper care and handling this fine instrument will provide years of trouble-free operation. Please read this entire instruction manual carefully before attempting to place this instrument in service.
- Page 6 Caution 1. Maintain proper posture when using this tool. 2. Wear gloves when using this tool. 3. Do not modify the C-438. 4. Do not use when cracks, breaks, excessive wear, or deformation is found on this tool. Preparation １...
- Page 7 A step will engage with the upper head cup. ３ Slide the lower head cup and Press B onto the bottom of the C-438 shaft. Raise them to the position that the lower head cup is installed, and secure Press B on the shaft engaging the stop with the nearest lock groove.
- Page 8 Operation ６ Turn the C-438 handle counterclockwise to relieve the pressure and release the stop to detach Press B from the shaft. Remove the C-438 from the head tube. Caution If installation of the head cups is not satisfactory, carefully try once more from the beginning.
