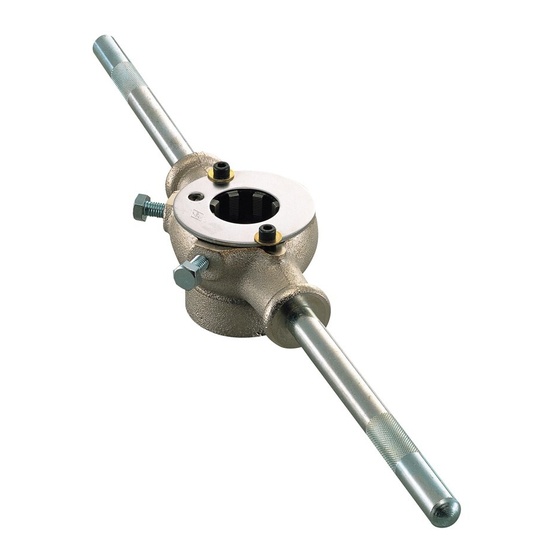

C-421
このたびは、ホーザン Ｃ-４２１ ホークシナイズル をお買い上げいただき、まことにありがとう
ございます。この取扱説明書をよくお読みになり、正しくお使いください。また、お読みになっ
たあとも大切に保管してください。

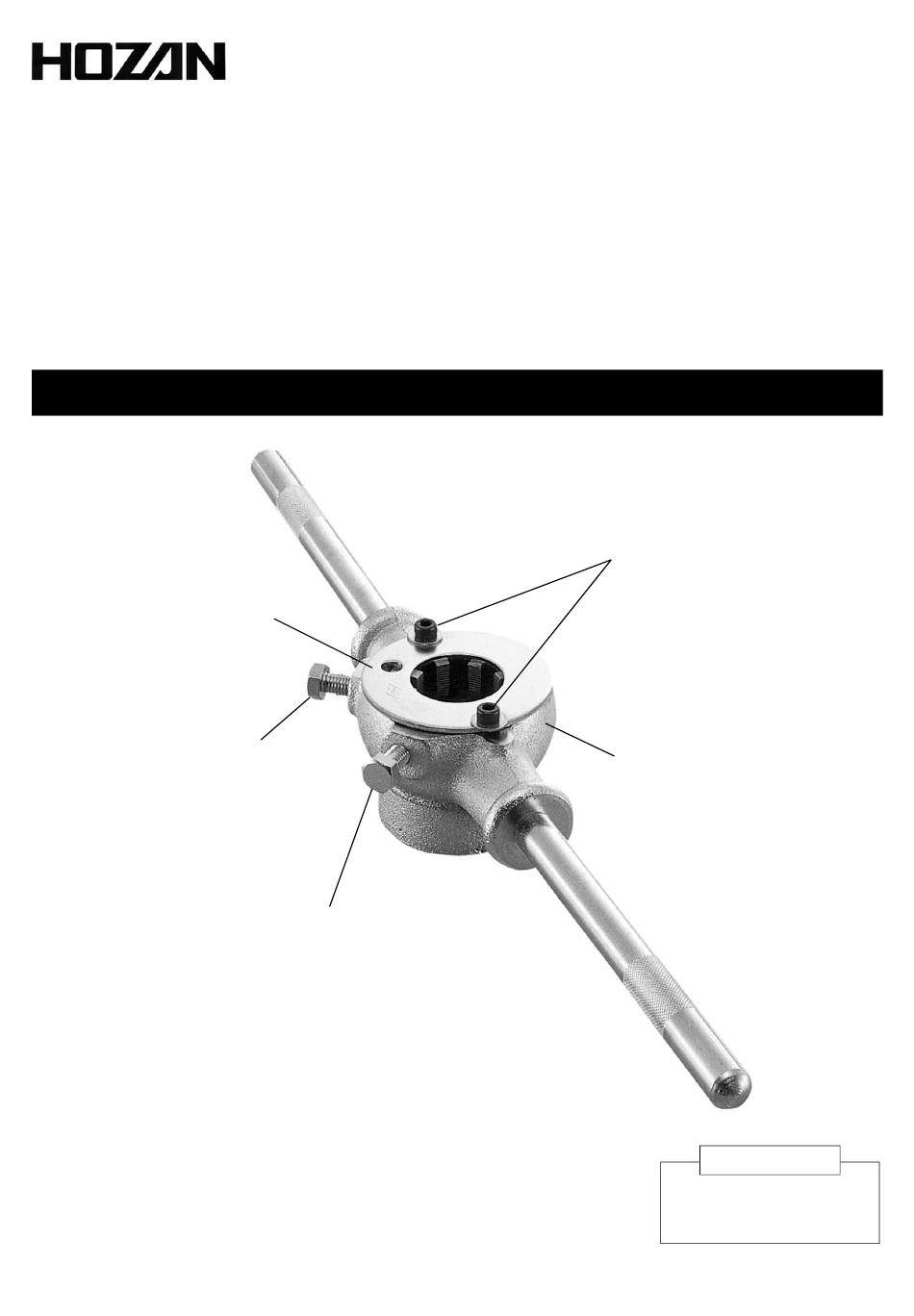

各部の名称
ダイス調整ボルト
本器はフォークコラムのネジ山修正と既存のネジの延長に使
用できますが、芯出し機構を持たないため、新規のネジ立ては
できません。
本器は ＢＣ１×２４ サイズ専用です。１-１/８"×２６ サイズと
１-１/４"×２６ サイズ には Ｃ-４３２ をご使用ください。
イタリアンサイズとは寸法表示が同じですが、ネジ山の角度が
違うため、使用できません。
ホークシナイズル
プレート
ダイス固定ボルト
プレート固定ボルト
ボディ
１
取扱説明書
ハンドル
付属ダイス
Ｃ-４２２ (ＢＣ１×２４)
Advertisement
Table of Contents
Related Manuals for HOZAN C-421
Summary of Contents for HOZAN C-421
- Page 1 取扱説明書 C-421 ホークシナイズル このたびは、ホーザン Ｃ-４２１ ホークシナイズル をお買い上げいただき、まことにありがとう ございます。この取扱説明書をよくお読みになり、正しくお使いください。また、お読みになっ たあとも大切に保管してください。 各部の名称 プレート固定ボルト プレート ダイス調整ボルト ボディ ハンドル ダイス固定ボルト 本器はフォークコラムのネジ山修正と既存のネジの延長に使 用できますが、芯出し機構を持たないため、新規のネジ立ては できません。 本器は ＢＣ１×２４ サイズ専用です。１-１/８"×２６ サイズと 付属ダイス １-１/４"×２６ サイズ には Ｃ-４３２ をご使用ください。 イタリアンサイズとは寸法表示が同じですが、ネジ山の角度が Ｃ-４２２ (ＢＣ１×２４) 違うため、使用できません。 １...
- Page 2 注意文の警告マークについて この取扱説明書ではご使用上の注意事項を次のように区別しています。 警告…重傷をともなう重大事故の発生を想定してのご注意 注意…傷害や物的損害を想定してのご注意 なお、注意として記載されていても、あるいは特に記述がなくても、状況によっては重大 な結果をまねく恐れがあります。正しく安全にご使用ください。 ご使用上の注意 注意 １．ネジサイズを確認してからご使用ください。 ２．フレームやフォークは作業スタンドやバイスなどで固定して作業してください。 ３．ハンドルにパイプなどを差し込んで過大な力を加えないでください。 ４．割れ、欠け、摩擦、変形などが認められる場合は使用しないでください。 ５．改造しないでください。早期破損やけがの原因となります。 ６．ネジ部、摺動部には定期的に注油してください。 ご使用方法 １ ダイスを通しやすくするために、フォークコラム先端のバリをヤスリなどで整えます。 ２ フォークコラムを作業スタンドやバイスなどに固定し、良質の切削油を塗布します。 ３ 本器のボディを両手でしっかりつかみ、底部の穴か らフォークコラムに通し、軽 押し下げながら時計 く 方向にまわし、ネジを修正します。 回りにくいときは反時計方向に１／４回転戻して切 粉を出して、再度時計方向に回してください。必要 に応じて追加注油してください。 ４ 仕上がったネジ山にヘッドパーツがうまく入らない 場合は、ダイス調整ボルトでダイスの当たり具合を ややきつめに調整し、再度作業してください。調整 ボルトは時計方向に回すとダイスが開き、反時計 作業時は切削油を注油し、 方向に回すとダイスが閉じます。 回りにくい時は１／４回転もど してやりなおしてください。 注意 １．ダイス調整ボルトは当初締めぎみにして(ダイスを開きぎみにして)試してくださ い。いきなりダイスを閉じぎみで作業すると切り過ぎになる恐れがあります。 ２．ホークシナイズルはフォークコラムに対し、必ず直角に当ててください。...
- Page 3 ダイスについて Ｃ-４２１ はお買い上げ時 ＢＣ１×２４用ダイスが組み込まれています。 本器は底部の穴径が ＢＣ１×２４用のため、他のサイズのダイスを装着しても使用できま せん。ダイスが消耗したときは専用ダイスをお求めのうえ、交換してください。 交換ダイス ・Ｃ-４２２ ＢＣ1×２４（スタンダードサイズ） ダイスの交換方法 １ ４ｍｍ六角レンチでプレート固定ボルトを緩め、プレートを取り外します。 ２ １３ｍｍスパナまたはモンキーレンチ ダイス固定ボルトとダイス調整ボルトを緩 などで め、古いダイスを取り外します。 ３ 新しいダイスを、サイズ刻印面を上にしてダイ ス調整ボルトがダイスの切り欠き部分にくるよう に、ダイス固定ボルトがダイスの丸い窪みに当 たるようにセットします。 注意 ・ダイス調整ボルト、ダイス固定ボルトの先端 は、必ず所定の位置へ収めてください。 いずれも不必要に締め過ぎないでください。 ダイスを破損する恐れがあります。 ・必ずサイズ刻印面を上に向けてください。 逆にするとダイス調整と固定ができず、くい つきが困難になります。 一般にダイスはサイズ刻印面側から工作 物に通しますが、本器では逆に通すことになり ます。 ４ ダイス調整ボルトをやや締めぎみにし、ダイス固定ボルトで固定します。 注意 ダイス調整ボルトは当初締めぎみにして(ダイスを開きぎみにして)試してください。 いきなりダイスを閉じぎみで作業すると切り過ぎになる恐れがあります。 ５ プレートを取り付けます。...
- Page 4 関連製品 各種オイル類をご用意しました。用途に合わせてご利用ください。 Ｃ-１０ バイクルブ （用途：サスペンションフォーク、シフトレバー、ワイヤー類、ディレーラーなど） 高級合成油に直径５μの超微粒子化されたテフロンパウダーを配合しており、塗布後は潤滑面に速やかに なじみ、潤滑効果を高めます。ＮＥＴ：４２０ｍＬ。 Ｃ-１３ リカグリース （用途：ヘッドパーツ、ボトムブラケット、シフトレバー、ワイヤー類、ディレーラーなど） 自転車用ヘッドパーツ、ボトムブラケットなど高い負荷のかかるボールベアリングに最適のグリースです。 ＮＥＴ：１９０ｇ。 Ｃ-１５ チェーンルブ （用途：自転車用チェーンの潤滑、防錆） 特に激しい環境に置かれる自転車用チェーン専用に開発された特殊潤滑剤です。チェーンへの浸透性を高 めるため、塗付時はさらさらの状態ですが、約１分で溶剤が揮発し、ローラー内部には耐水性の高い潤滑剤 が定着します。特に雨や泥にさらされやすいマウンテンバイクチェーンに最適の潤 滑油です。 ＮＥＴ：１１０ｍＬ Ｚ-２９４ オーバーホールクリーナー （用途：ヤニ・グリースなどの油脂汚れ、ホコリ・泥などの水溶性の汚れの洗浄） 油性のグリースから水溶性の泥汚れまで幅広く対応します。ゴム、樹脂を侵食 せず、乾燥後に固形分を残しません。中遅乾タイプのパーツクリーナーです。 ＮＥＴ：５００ｍＬ。 技術的なお問い合わせ 大阪市浪速区幸町１-２-１２ 本社 〒556-0021 TEL(06)6567-3113 TEL(06)6567-3132 サイクルチーム FAX(06)6562-0024 月曜日から金曜日（祝日を除く）の 9:15～12:00、13:00～17:00 補修部品については、ｗｅｂ上のパーツリストをご覧ください。 通信販売もご利用いただけます。 ホーザン 通信販売 検索...
- Page 5 C-421 STOCK & DIE for FORK COLUMN Thank you for purchasing the HOZAN C-421 STOCK & DIE for FORK COLUMN. With proper care and handling this fine instrument will provide years of trouble-free operation. Please read this entire instruction manual carefully before attempting to place this instrument in service.
- Page 6 While depressing the C-421 lightly, turn the handles clockwise. The thread will be corrected. If it is hard to turn the C-421, try again after reversing the handles and cleaning scraps. Add oil if necessary.
- Page 7 Regarding die We have installed the die for BC1×24 fork in the C-421. You cannot use the C-421 even if installing a die other than this size, since this tool has only just BC1×24 sized hole on its bottom. When the die wears, replace it with a new genuine die.
- Page 8 C-13 Li-Ca GREASE ( Uses : Lubricating, rust-proofing and waterproofing for headset, bottom bracket, shifting lever, wires, derailleur, suspension fork, etc.) The HOZAN C-13 Li-Ca GREASE is the best grease for ball bearings which bear heavy loads, such as the headset and bottom bracket. NET : 190mL...
