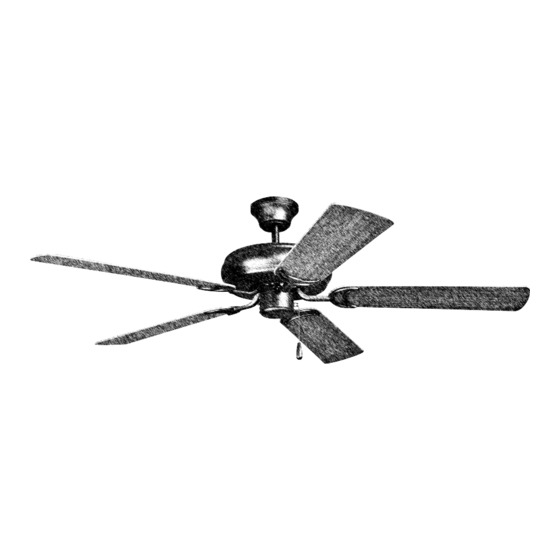

Decorator's Choice

Installation Guide

For Model:

DCF52

4007498

net weight of fan: 12.54 lb. (5.69 kg)

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the DCF52 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade DCF52

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Decorator’s Choice Installation Guide For Model: DCF52 Table of Contents: Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure that inches the hanging location allows the blades a clearance 7 feet (76cm) of 7ft. (2.13m) from the floor and 30in. (76cm) from (2.13m) any wall or obstruction. This fan is suitable for room sizes up to 400 square feet (37.2 square meters).
Page 5 5. Fan Assembly (with downrod). If you wish to extend the hanging length of your fan, you must remove the hanging ball from the downrod provided to use with an extended downrod (sold separately). If you wish to use the downrod provided, please proceed to set screw hole instructions following the dotted line below.
Page 6: Fan Assembly. Pgs
5. Fan Assembly (with downrod). (cont. ) With the hanging bracket secured to the outlet box and able to support the fan, you are now ready to hang your fan. Grab the fan firmly with two hands. Slide downrod through opening in hanging bracket and let hanging ball rest on the hanging bracket tab hanging bracket.
Page 7: Wiring
7. Wiring. CAUTION: Be sure outlet box is properly grounded white supply wire ground and that a ground wire (GREEN or Bare) is present. (green or bare) black supply wire Make sure all electrical connections comply with Local Codes or Ordinances and the National Electrical Code.
Page 8: Blade Assembly
9. Blade Assembly. blade screw and washer WARNING: To reduce the risk of serious bodily injury, DO NOT use power tools to assemble the blades. If overtightened, blades may crack and break. motor housing Time Saver: Washers for blade screws can be set on each blade screw prior to installing blades.
Page 9: Testing Your Fan
10. Testing Your Fan. It is recommended that you test fan before finalizing installation. Restore power from circuit box and light motor housing switch (if applicable). Test fan speeds with the pull chain on the switch housing. Start at the OFF position (no blade movement).
Page 10: Troubleshooting
Problem: Fan fails to operate. Service at 1-800-486-4892 to arrange for return of fan. Solutions: Return fan, shipping prepaid, to Craftmade. We will repair 1. Check wall switch to fan. or ship you a replacement fan, and we will pay the return 2.
Page 11 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Decorator’s Choice Guía de instalación Para modelo: DCF52 Índice de materias: Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje.
Page 12 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 13 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 14 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, estar seguro 76cm de que el lugar en donde va a colgar el ventilador le permite un espacio libre de 2,13m (7 pies) entre las 2,13m pulg.) puntas de las aspas y el piso y 76cm (30 pulg.) entre las...
Page 15 5. Ensamblaje del ventilador (con tubo). Si desea extender la longitud colgante del ventilador, tendrá que quitar la bola que sirve para colgar del agujero para el tornillo tubo provisto, para usarlo con un tubo más largo (a la tornillo de fijación venta por separado).
Page 16 5. Ensamblaje del ventilador (con tubo). (cont.) Ya que esté sujetado el soporte de montaje a la caja de salida y capaz de apoyar el ventilador, usted está listo para colgar el ventilador. Agarrar el ventilador firmemente con las dos manos.
Page 17 7. Instalación eléctrica. ADVERTENCIA: Apagar los cortacircuitos en el panel alambre conductor blanco de electricidad que suplen corriente a la caja de toma de tierra salida y asegurarse de que el interruptor de luz esté (verde o alambre conductor negro pelada) APAGADO.
Page 18 9. Colocación de las aspas. tornillo para el aspa y arandela ADVERTENCIA: para reducir el riesgo de lesiones corporales graves, NO utilice herramientas eléctricas para ensamblar las aspas. Si aprieta demasiado las aspas, estas bastidor del motor podrían agrietarse y quebrarse. Para ahorrar tiempo: se pueden poner las arandelas en los tornillos que son para las aspas tornillos y arandelas...
Page 19 10. Verificación del funciona- miento del ventilador. Se le recomienda poner el ventilador a prueba antes de terminar la instalación. Regresar la bastidor del motor corriente de electricidad en el cortacircuitos y encender el interruptor de la luz en la pared (si se aplica).
Page 20 Si no se incluye un juego para balancear las motor al comprador o le enviaremos uno de reemplazo y Craftmade pagará los gastos de envío de regreso. aspas, llamar al Servicio al cliente, GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: 1-800-486-4892, para pedir uno.
