Decorator's Choice

Installation Guide

For Model:

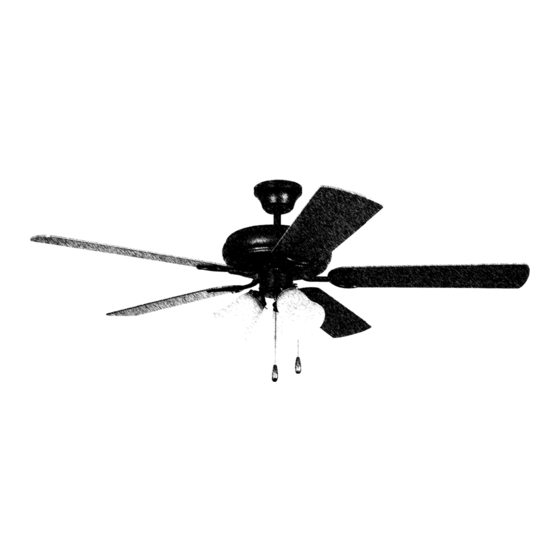

DCF52XX5C3W

4007498

net weight of fan: 15.65 lb. (7.1 kg)

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the DCF52XX5C3W and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade DCF52XX5C3W

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Decorator’s Choice Installation Guide For Model: DCF52XX5C3W Table of Contents: Safety Tips. pg. 2 Unpacking Your Fan. pg. 3 Parts Inventory. pg. 3 Installation Preparation. pg. 4 Hanging Bracket Installation. pg. 4 Fan Assembly.
Page 2: Safety Tips
Light kit is dimmable to 10%. Distributed by: Craftmade, 3901 S. 20th Avenue, DFW Airport, TX 75261; 1800 486-4892 NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible conditions and situations that may occur.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure that inches the hanging location allows the blades a clearance 7 feet (76cm) of 7ft. (2.13m) from the floor and 30in. (76cm) from (2.13m) any wall or obstruction. This fan is suitable for room sizes up to 400 square 12ft.
Page 5 5. Fan Assembly (with downrod). set screw Remove hanging ball from downrod provided stop pin by loosening set screw on hanging ball. Remove pin and clip. Lower hanging ball and remove stop pin. Then slide hanging ball off hanging ball downrod.
Page 6: Fan Assembly. Pgs
5. Fan Assembly (with downrod). (cont. ) With the hanging bracket secured to the outlet box and able to support the fan, you are now ready to hang your fan. Grab the fan firmly with two hands. Slide downrod through opening in hanging bracket and let hanging ball rest on the hanging bracket.
Page 7: Wiring
7. Wiring. WARNING: Turn off circuit breakers to current white supply wire ground fixture from breaker panel and be sure switch is (green or bare) turned to the OFF position. black supply wire CAUTION: Be sure outlet box is properly grounded and that a ground wire (GREEN or Bare) is present.
Page 8: Blade Assembly
9. Blade Assembly. WARNING: To reduce the risk of serious bodily injury, DO NOT use power tools to assemble the blades. If overtightened, blades may crack and break. motor housing Time Saver: Washers for blade screws can be set on each blade screw prior to installing blades. blade attachment Locate 15 blade attachment screws/washers in screws/washers...
Page 9: Testing Your Fan
10. Light Kit Assembly. (cont.) motor housing Connect WHITE wire from switch housing to WHITE wire from light kit fitter. Connect BLACK (or BLUE) wire from switch housing to BLACK wire from light kit fitter. Be sure molex connections snap together completely. Align holes in light kit fitter with holes in switch housing.
Page 10: Troubleshooting
Contact Craftmade Customer Solutions: Service at 1-800-486-4892 to arrange for return of fan. Return fan, shipping prepaid, to Craftmade. We will repair 1. Check wall switch to fan. or ship you a replacement fan, and we will pay the return 2.
Page 11 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Decorator’s Choice Guía de instalación Para modelo: DCF52XX5C3W Índice de materias: Sugerencias de seguridad. Pág. 2 Desempaquetado del ventilador. Pág. 3 Inventario de piezas. Pág. 3 Preparación para la instalación. Pág. 4 Instalación del soporte de montaje.
Page 12 10%. Distribuido por: Craftmade, 3901 S. 20th Avenue, DFW Airport, TX 75261; 1800 486-4892 NOTA: no se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución son factores necesarios en la instalación y la operación de este ventilador.
Page 13 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 14 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, estar seguro 76cm de que el lugar en donde va a colgar el ventilador le permite un espacio libre de 2,13m (7 pies) entre las 2,13m pulg.) puntas de las aspas y el piso y 76cm (30 pulg.) entre las...
Page 15 5. Ensamblaje del ventilador (con tubo). tornillo de fijación Quitar la bola que sirve para colgar del tubo provisto perno aflojando el tornillo de fijación de la bola que sirve de tope para colgar. Quitar el perno y la clavija. Bajar la bola que sirve para colgar y sacar el perno de tope y luego quitar la bola que sirve para colgar deslizándola.
Page 16 5. Ensamblaje del ventilador (con tubo). (cont.) Ya que esté sujetado el soporte de montaje a la caja de salida y capaz de apoyar el ventilador, usted está listo para colgar el ventilador. Agarrar el ventilador firmemente con las dos manos.
Page 17 7. Instalación eléctrica. ADVERTENCIA : apagar los cortacircuitos en el panel de electricidad que suplen corriente a la caja alambre conductor blanco toma de tierra de salida y asegurarse de que el interruptor de luz (verde o alambre conductor negro esté...
Page 18 9. Colocación de las aspas. ADVERTENCIA: para reducir el riesgo de lesiones corporales graves, NO utilizar herramientas eléctricas para ensamblar las aspas. Si aprieta demasiado los tornillos, las aspas podrían agrietarse y quebrarse. Para ahorrar tiempo: se pueden poner las arandelas en los tornillos que son para las aspas antes de colocar las aspas.
Page 19 10. Instalación del juego de luz. (cont.) bastidor del motor Conectar el cable BLANCO de la caja de encendido al cable BLANCO del conectador para el juego de luz. Conectar el cable NEGRO (o AZUL) de la caja de encendido al cable NEGRO del conectador para el juego de luz.
Page 20 1. Inspeccionar el interruptor de pared del motor al comprador o le enviaremos uno de reemplazo ventilador. y Craftmade pagará los gastos de envío de regreso. GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: 2. Verificar que se instalaron correctamente las CRAFTMADE reparará...
