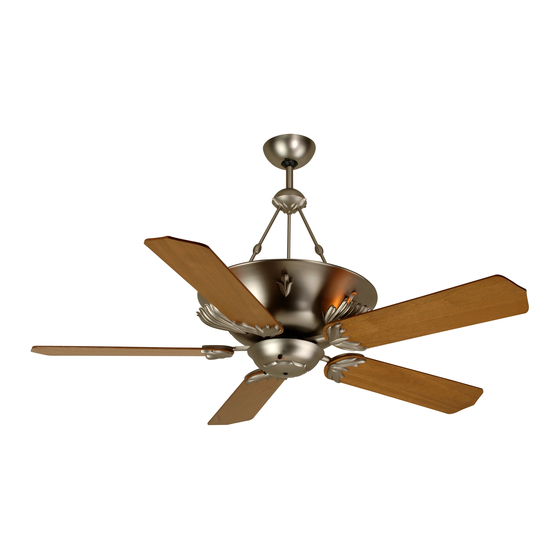

Craftmade CT52 Installation Instructions Manual

Craftmade CT52 Installation Instructions Manual

Tripod ceiling fans
Hide thumbs Also See for CT52:

Advertisement

Available languages

Available languages

BETTER BY DESIGN
P.O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019
(800) 486-4892
8:00 to 5:00 CST (Central Standard Time)
Toll Free Fax: (877) 304-1728
email: customerservice@craftmade.com
www.craftmade.com
MEJOR DISEÑO
P. O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019 EE.UU.
(800) 486- 4892
8:00 a 5:00 CST (Hora local central)
Número de fax sin cargo: (877) 304-1728
Correo electrónico: customerservice@craftmade.com
www. craftmade.com
UNE CONCEPTION EXCEPTIONNELLE
P. O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019 EE.UU.
de 8 heures à 17 heures (Heure standard du centre)
Numéro de télécopieur gratuit : (877) 304-1728
Email: customerservice@craftmade.com
www. craftmade.com
®
®

Installation Instructions

Models: CT52, D52, FR52, OL52
®
Tripod Ceiling Fans
OL52
CT52
D52
®
BETTER BY DESIGN
FR52

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CT52 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade CT52

  • Page 1: Installation Instructions

    Coppell, TX 75019 EE.UU. de 8 heures à 17 heures (Heure standard du centre) Numéro de télécopieur gratuit : (877) 304-1728 Email: customerservice@craftmade.com www. craftmade.com Tripod Ceiling Fans OL52 Installation Instructions Models: CT52, D52, FR52, OL52 CT52 FR52 ® BETTER BY DESIGN...
  • Page 2 For safety and best operating results, we recommend that you have a qualified electrician assemble and install your fan. WARNING: To reduce the risk of fire or electric shock, do not use this fan with any solid state speed control device.
  • Page 3 Preparation Important: When using an existing outlet box, be sure the box is securely attached to the building structure and can support the full weight of the fan. Failure to do so can result in serious injury or death. Step 1 Turn off circuit breakers and wall switch to the fan supply line leads.
  • Page 4 "acceptable for fan support" and use mounting screws provided with the outlet box. Most outlet boxes commonly used for the support of lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified electrician if in doubt.
  • Page 5 "acceptable for fan support" and use mounting screws provided with the outlet box. Most outlet boxes commonly used for the support of lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified electrician if in doubt.
  • Page 6 Raise switch housing (#9) and align the mounting slots (D) in the switch housing with the mounting screws (F) on the mounting plate on bottom of fan body. Rotate the switch housing to the right until the two screws are completely seated into mounting slots. Replace screw that was removed.
  • Page 7 3. The pull chain switch for the uplights and side body lighting in the body of the fan is two positions - ON/OFF. 4. The Fresco (FR52) and Constantina (CT52) has a four-way switch: OFF-UPLIGHTS-SIDE BODY-BOTH. Switch Hub...
  • Page 8 For optional wall control see figure B or Figure C for alternate wiring. When wall switches are employed, switches should be UL listed for use with ceiling fan. NOTE: Make sure fan on/off switch is always at "high speed" location if your fan is controlled by additional wall switch. Ground...
  • Page 9 3. Check the weight of blades. All our blades are weighed on electronic scales. The weight is marked on the reverse side of the fan blade near the motor end. All of the blades should be the same weight to prevent fan from wobbling.
  • Page 10 7. Para aminorar el riesgo de un incendio, choque eléctrico o lesión personal, móntelo a una caja de salida adecuada para soportar el ventilador ("Acceptable for Fan Support") y utilice los tornillos de montaje incluidos con la caja de salida.
  • Page 11 Paso 2 Determine el método de montaje a usar. A. Montaje con vara hacia abajo B. Montaje angular Pieza Craftmade 45AD Instalación con vara hacia abajo (consulte al distribuidor) IMPORTANTE: Si utiliza el método de montaje angular, revise que el ángulo del cielo raso no supere los 35°.
  • Page 12 Paso 6 Inserte los cables, incluyendo el cable de acero, desde la parte superior de la vara de soporte (7) a través del agujero "A" en la parte inferior del "distribuidor del brazo de soporte" (8). Inserte los extremos de las dos varas restantes en los agujeros "B"...
  • Page 13 Gancho J es un requisito canadiense sólo. ADVERTENCIA: Móntelo en la caja de salida marcada “acceptable for fan support” (aceptable como soporte del ventilador) con los tornillos suministrados con la caja para reducir el riesgo de incendio o lesiones personales. La mayoría de las cajas de salida de uso común para el soporte de portalámparas no son aceptables para el...
  • Page 14 Paso 12 Instale la cúpula (3) en el soporte de montaje colocando los tornillos (S2) en la ranura de la cúpula. Gire en el sentido de las manecillas del reloj para bloquearla en su sitio. Apriete los tornillos firmemente. Parte inferior de la cúpula Paso 13 Para montar las aspas, ponga el soporte del aspa (6), el aspa (5) y los ornamentos del aspa (10) de tal modo que todos los agujeros de los tornillos queden alineados...
  • Page 15 3. El interruptor de cadena para las luces de arriba y la iluminación lateral de la estructura del ventilador tiene dos posiciones: ENCENDIDO/APAGADO. 4. Los modelos Fresco (FR52) y Constantina (CT52) tienen un interruptor de cuatro vías: APAGADO-LUCES ARRIBA-LATERALES-AMBAS. Cubo del interruptor...
  • Page 16 Conexiones eléctricas Conecte los cables negro y azul (si se incluyen) al cable de salida negro. Conecte el cable blanco del ventilador con el cable de salida blanco y el cable conductor de tierra verde desde el conductor de tierra al circuito de suministro (consulte la figura A).
  • Page 17 4. Se adjunta un paquete de balanceo, si es necesario. Peso: El peso del ventilador completo, incluido el herraje de montaje es de 36.6 lbs. (16.6 kg). Ventilateurs de plafond Tripod Installation Instructions Models: CT52, D52, FR52, LR52, OL52 CT52 FR52 ® UNE CONCEPTION EXCEPTIONNELLE OL52...
  • Page 18 Veuillez lire et conserver ces consignes de sécurité 1. Pour éviter de vous électrocuter, débranchez l'alimentation électrique au niveau de l'interrupteur principal avant de procéder au câblage ou à l'entretien du ventilateur. 2. Tout le câblage doit être effectué en accord avec le code électrique national américain (ANSI/NFPA 70-1999) et les codes électriques locaux.
  • Page 19 A. Montage à l’aide d’une tige de Montage à l’aide d’une tige de suspension suspension B. Montage sur une surface inclinée Pièce Craftmade n°45AD (consultez votre revendeur) IMPORTANT: si vous utilisez la méthode de montage inclinée, vérifiez que l'angle du plafond est inférieur à...
  • Page 20 Étape 6 Insérez les fils du haut, y compris le câble en acier, de la tige de support (nº 7) dans le trou « A » en bas du distributeur de tiges de support (nº 8). Insérez les extrémités des deux autres tiges dans les trous marqués « B » et « C » au fond du distributeur.
  • Page 21 « acceptable for fan support » (prise en charge de ventilateur) et utilisez les vis de montage fournies avec la boîte de sortie. La plupart des boîtes de sortie utilisées avec les dispositifs d'éclairage ne prennent pas en charge les ventilateurs et doivent être éventuellement...
  • Page 22 Étape 12 Fixez la coupelle (n° 3) au support de montage en insérant les vis (S2) dans ses fentes. Faites- la tourner dans le sens des aiguilles d'une montre pour l'installer. Serrez fortement les vis. Partie inférieure de la coupelle Étape 13 Pour monter les pales, placez un bras de pale (nº...
  • Page 23 3. El interruptor de cadena para las luces de arriba y la iluminación lateral de la estructura del ventilador tiene dos posiciones: ENCENDIDO/APAGADO. 4. Los modelos Fresco (FR52) y Constantina (CT52) tienen un interruptor de cuatro vías: APAGADO-LUCES ARRIBA-LATERALES-AMBAS. Assemblage du boîtier de...
  • Page 24 Connexions électriques Branchez les fils bleu et noir du ventilateur (s’ils sont fournis) sur le fil noir de la boîte de sortie. Connectez le fil blanc du ventilateur au fil blanc de la boîte de sortie et connectez le fil de terre vert sortant du conducteur de mise à la terre au circuit d'alimentation (voir la figure A).
