取扱説明書
（国内販売用）

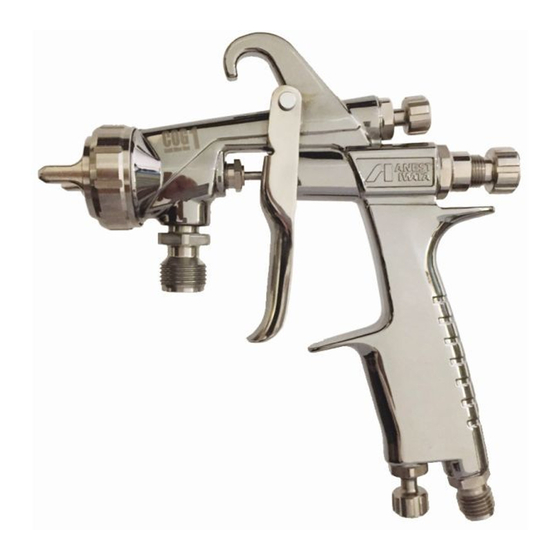

接着剤用スプレーガン
ＣＯＧ1−Ｈ□□
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意な接着剤の噴出や、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定
されることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい
内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、
規定として守るべき事項に従ってください。
重要仕様
最高使用圧力 ０．７０ＭＰａ
騒音値 ７９ｄＢ（Ａ）
条 吹付条件 推奨使用条件
件
測定位置 スプレーガンより後方へ１ｍ 地面より高さ１．６ｍ
使用温度範囲 雰囲気温度５℃〜４０℃ 流体温度５℃〜４３℃（液体、気体）
主要仕様
接着剤
形 式 供給
方式
COG1-H08
COG1-H12 圧送式
COG1-H18
※1 吹付空気圧力は引金を引き空気を流した時のスプレーガン入口圧力です。
※2 本推薦条件は、クロロプレンゴム系溶剤形接着剤（粘度：200mPa・s 程度）を使用した場合となります。

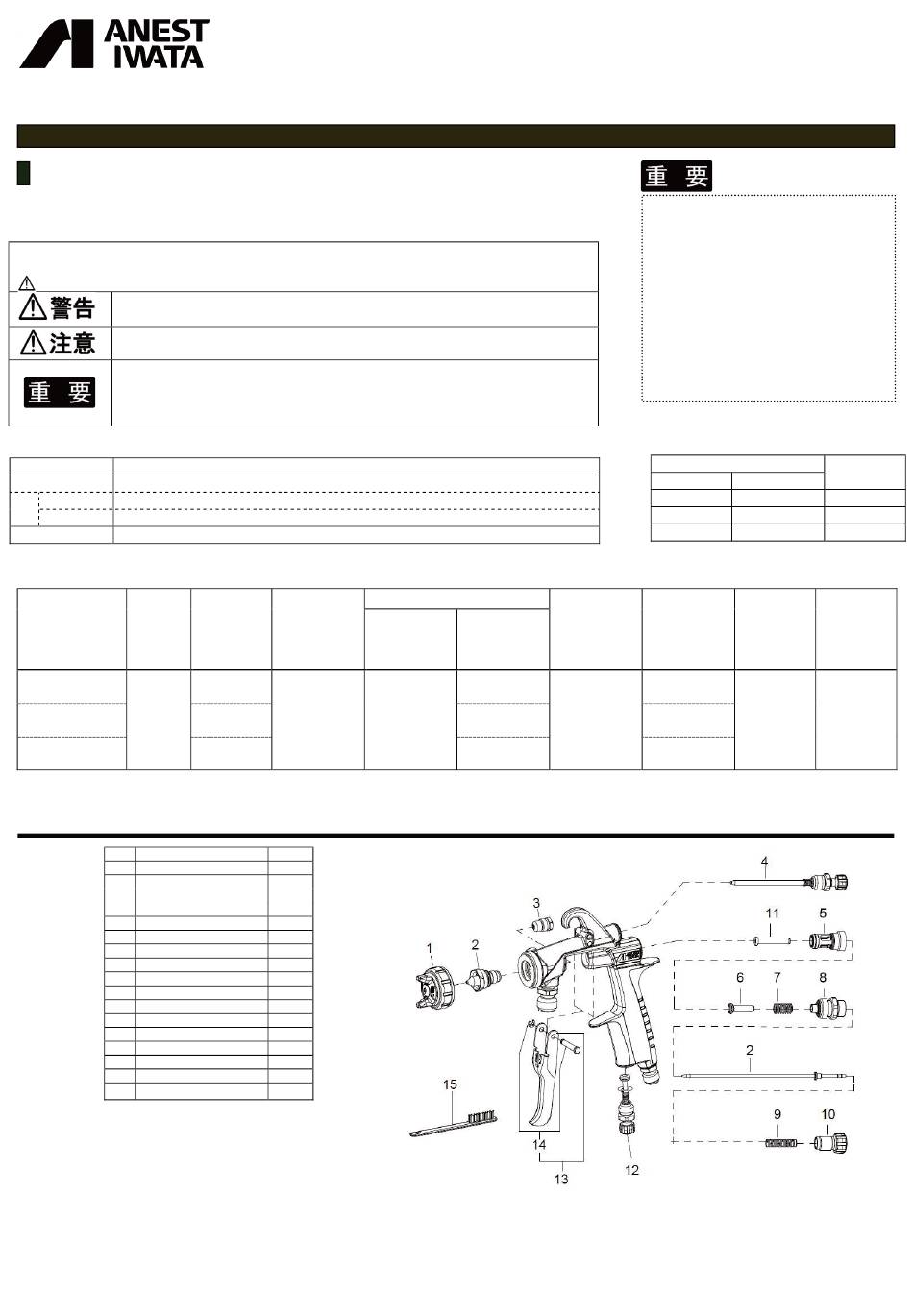

■ 部品名称
No. 品 名
1 空気キャップ ASSY
ノズルニードル ASSY
◆ 2 ・ノズル
・ニードル弁ASSY
◆ 3 ニードル弁パッキンセット
4 パタン調節装置
5 空気弁シート ASSY
◆ 6 空気弁
7 空気弁ばね
8 塗料調節ガイド ASSY
9 ニードル弁ばね ASSY
10 塗料調節つまみ
◆ 11 空気弁棒
12 空気量調節装置
13 引金ASSY
14 引金止め軸ASSY
15 掃除用ブラシ
◆の部品は消耗品です。
◎ 部品御注文の際は、スプレーガン形式、空気キャップ ASSY、ノズル、
ニードル弁ASSY の刻印、及び上記Ｎｏ．品名を御指定ください。
◎ ノズル、ニードル弁ASSY は個別での販売はいたしません。各部品を交換する場合は、
個別に交換せずノズルニードル ASSY の組み合わせで交換してください。
◎ 開封時、破損や欠品がないことを確認してください。
◎ 欠品、輸送上の損傷がある場合は危険防止のため使用せず、
お買い求めになった販売店又は当社支店・営業所・サービス会社までご連絡ください。
ノズル
適用
吹付空気圧力
口径
空気キャップ
Φ mm
0.8
1.2 COG1
1.8
数量
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1 付属品
推奨使用条件
空気使用量
接着剤
※1 噴出量※2
MPa ml/min
70
0.29 90
110
− 1 −
この取扱説明書は、安全にご使用いただくために
重要な警告、注意事項および取扱い方法につい
て記載しています。
この取扱説明書で扱われている機器は、接着剤
吹付け業務用途の商品です。
他の用途には使用しないでください。
正しい取扱指導を受けられ、機械の操作方法を理
解された方以外の人は、使用しないでください。
ご使用前に、必ずお読みになり、十分理解してか
らご使用ください。
本書はすぐに確認できる場所に大切に保管してく
ださい。
ノズル・ニードル ASSY の組合せ
塗料ノズル
口径Φ ｍｍ
Φ ０．８ COG1 / 08
Φ １．０ COG1 / 12
Φ １．８ COG1 / 18
※2
パターン開き 接続口径
l/min
mm
150
380 170
190
ニードル弁
ASSY 表示
表示
08 WIDER1
13 WIDER1
COG1 H18
質量
g
Ｇ1/4
（空気）
310
Ｇ3/8
（塗料）
