Aus sicherheitstechnischen Gründen sollte im Fall eines Gasaustrittes die
Vorsicht!
CO2-Konzentration im Raum den Wert von 3 % nicht überschreiten. Es wird empfohlen
vorab bei der CO2-Gasflascheninstallation entsprechend der verfügbaren Raumgrös-
se bzw. des verfügbaren Raumvolumens den maximalen CO2- Flascheninhalt zu ermitteln.
Die CO2-Gaskonzentration errechnet sich wie folgt:
Die nachfolgende Übersicht zeigt die erforderlichen Raumvolumina der üblichen CO
grössen (gerechnet mit einer CO
CO Gaskonzentration im Raum (Vol.-%) =
2
CO
2
Flascheninhalt Inhalt [m³]
[kg]
2 1
3 1,5
5 2,5
6 3
10 5
Bei einer Überschreitung der errechneten Gas-
konzentration von 3 % sind folgende Massnah-
men möglich:
» Einsatz einer kleineren CO2 Gasflasche
» Vergrösserung des Raumes (z. B. durch Ent-
fernung der Türe)
» Installation eines CO2 Gaswarngerätes
nach DIN 6653–2
» Installation einer technischen Lüftung
Installieren
Hinweis! Vor der Installation der
CO2-Flasche sollte eine Funktions-
prüfung des Gasdruckminderers
durchgeführt werden.
Der CO2-Druck sollte auf 3 bis 3,5 bar ein-
gestellt werden. Je nach persönlichem Ge-
schmack können bis zu 4 bar eingestellt
werden. Je höher der Druck, desto prickeln-
der das Wasser.
Funktionsprüfung und anschliessen
1 Den Gasdruckminderer auf äusserlich er-
kennbare Schäden überprüfen
2 Den Gasdruckminderer an die CO2-Flasche
anschrauben
3 Das Absperrventil schliessen
4 Das Druckgasflaschenventil öffnen und
wieder schliessen
5 Auf Undichtheit prüfen
Gasdichte von 2 kg/m
2
Inhalt [l]
Raumvolumen gerundet
1.000
1.500
2.500
3.000
5.000
1
2
3
):
3
Gasvolumen od. Flascheninhalt (m³)
Raumvolumen (m³)
Sicherheitstechnisch
erforderliches
[m³]
35
51
85
105
170
5
1
4

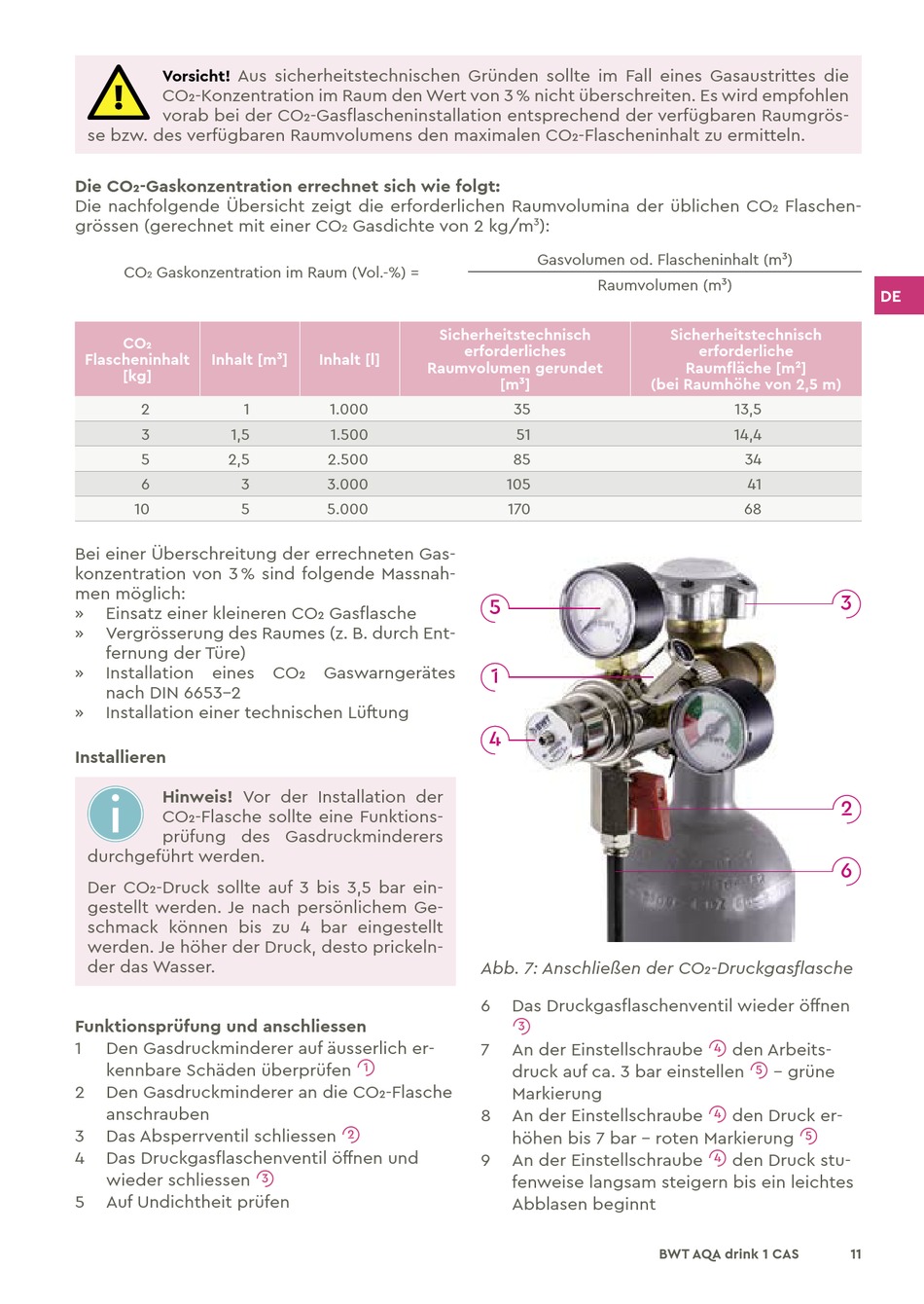

Abb. 7: Anschließen der CO2-Druckgasflasche
6 Das Druckgasflaschenventil wieder öffnen
3
7 An der Einstellschraube
druck auf ca. 3 bar einstellen
Markierung
8 An der Einstellschraube
höhen bis 7 bar – roten Markierung
9 An der Einstellschraube
fenweise langsam steigern bis ein leichtes
Abblasen beginnt
Flaschen-
2
Sicherheitstechnisch
erforderliche
Raumfläche [m²]
(bei Raumhöhe von 2,5 m)
13,5
14,4
34
41
68
den Arbeits-
4
– grüne
5
den Druck er-
4
5
den Druck stu-
4
