Optoelektronische Sensoren
Photoelectric sensors
Détecteurs opto-électroniques

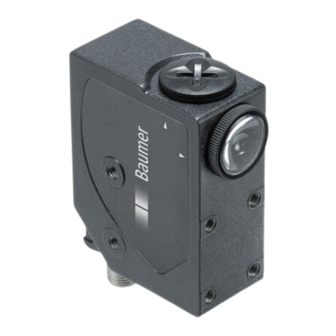

OC60D.CC-11224547
Kontrast-Sensoren
Contrast sensors
Détecteurs de contrast
Í?+6MOÂÂ*ÂÉÎ
11224547
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada
Italy
Baumer Inc.
Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9
IT-20090 Assago, MI
Phone +1 (1)905 335-8444
Phone +39 (0)2 45 70 60 65
China
Singapore
Baumer (China) Co., Ltd.
Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai
SG-339412 Singapore
Phone +86 (0)21 6768 7095
Phone +65 6396 4131
Denmark
Sweden
Baumer A/S
Baumer A/S
DK-8210 Aarhus V
SE-56133 Huskvarna
Phone +45 (0)8931 7611
Phone +46 (0)36 13 94 30
France
Switzerland
Baumer SAS
Baumer Electric AG
FR-74250 Fillinges
CH-8501 Frauenfeld
Phone +33 (0)450 392 466
Phone +41 (0)52 728 1313
Germany
United Kingdom
Baumer GmbH
Baumer Ltd.
DE-61169 Friedberg
GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0
Phone +44 (0)1793 783 839
India
USA
Baumer India Private Limited
Baumer Ltd.
IN-411038 Pune
US-Southington, CT 06489
Phone +91 20 2528 6833/34
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/8

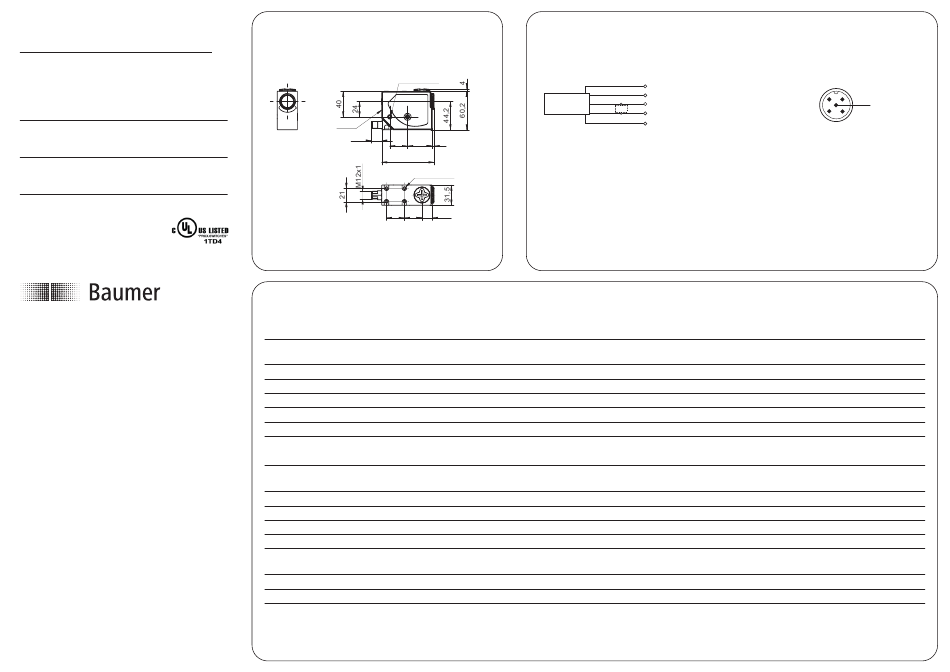

Abmessungen
Dimensions
Dimensions
4 x M5 x 6
ø3,5
LED
16
28
38,6
3
82
4 x M5 x 6
28
27,5
16,1
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Technische Daten
Typ
diff user Kontrast-
sensor
Lichtquelle
LED rot / grün /
blau
Tastweite Tw
9 mm ±3 mm
Strahlform
Linie, vertikal
Fokusdistanz
9 mm
Strahlhöhe min.
1,5 mm
Strahlbreite min.
5 mm
Ansprech- / Abfallzeit
< 16 us (Mark)
< 100 us (Color)
Betriebsspannungs-
10 ... 30 VDC
bereich + Vs
Stromaufnahme mittel
35 mA @ 24 VDC
Spannungsabfall Vd
< 2 VDC
Ausgangsstrom
< 100 mA
Kurzschlussschutz
Ja
Verpolungsschutz
Ja
Arbeitstemperatur
-10 ... 55 °C
Schutzklasse
IP 67
Technische Änderungen vorbehalten
Technical specifi cations subject to change
Elektrischer Anschluss
BN (1)
WH (2)
BK (4)
PNP
Z
BU (3)
GY (5)
1)
Class 2, UL 1310, see FAQ
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l'installation hors tension avant le raccordement du détecteur.
Technical data
type
diff use contrast
sensor
light source
LED red / green /
blue
sensing distance Tw
9 mm ±3 mm
beam type
line, vertical
distance to focus
9 mm
beam height min.
1,5 mm
beam width min.
5 mm
response time / release
< 16 us (Mark)
time
< 100 us (Color)
voltage supply range + Vs
10 ... 30 VDC
current consumption typ.
35 mA @ 24 VDC
voltage drop Vd
< 2 VDC
output current
< 100 mA
short circuit protection
yes
reverse polarity protection
yes
operating temperature
-10 ... 55 °C
protection class
IP67
Sous réserve de modifi cations techniques
Connection diagram
Schéma de raccordement
DARK/LIGHT
+Vs
BN = Braun/borwn/brun
2
DARK/LIGHT
BK = Schwarz/black/noir
PNP out
WH = Weiss/white/blanc
BU = Blau/blue/bleu
3
0V
GY = Grau/gray/gris
0V
REMOTE
Caractéristiques techniques
Type
Source lumineuse
Portée Tw
Forme du faisceau
Distance de foyer
Hauteur du faisceau min.
Hargeur de faisceau min.
Temps d'activation / désacti-
vation
Plage de tension + Vs
Courant absorbé moyen
Tension résiduelle Vd
Courant de sortie
Protection contre court circuit
Protection contre inversion
polarité
Température de fonctionnement
Classe de protection
+Vs
1
5 REMOTE
4
PNP out
Detecteur de cont-
raste
LED rouge / vert /
bleu
9 mm ±3 mm
ligne, vertical
9 mm
1,5 mm
5 mm
< 16 us (Mark)
< 100 us (Color)
10 ... 30 VDC
35 mA @ 24 VDC
< 2 VDC
< 100 mA
oui
oui
-10 ... 55 °C
IP 67
