MSG MS005 Manual

Diagnostics of alternators and starters
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

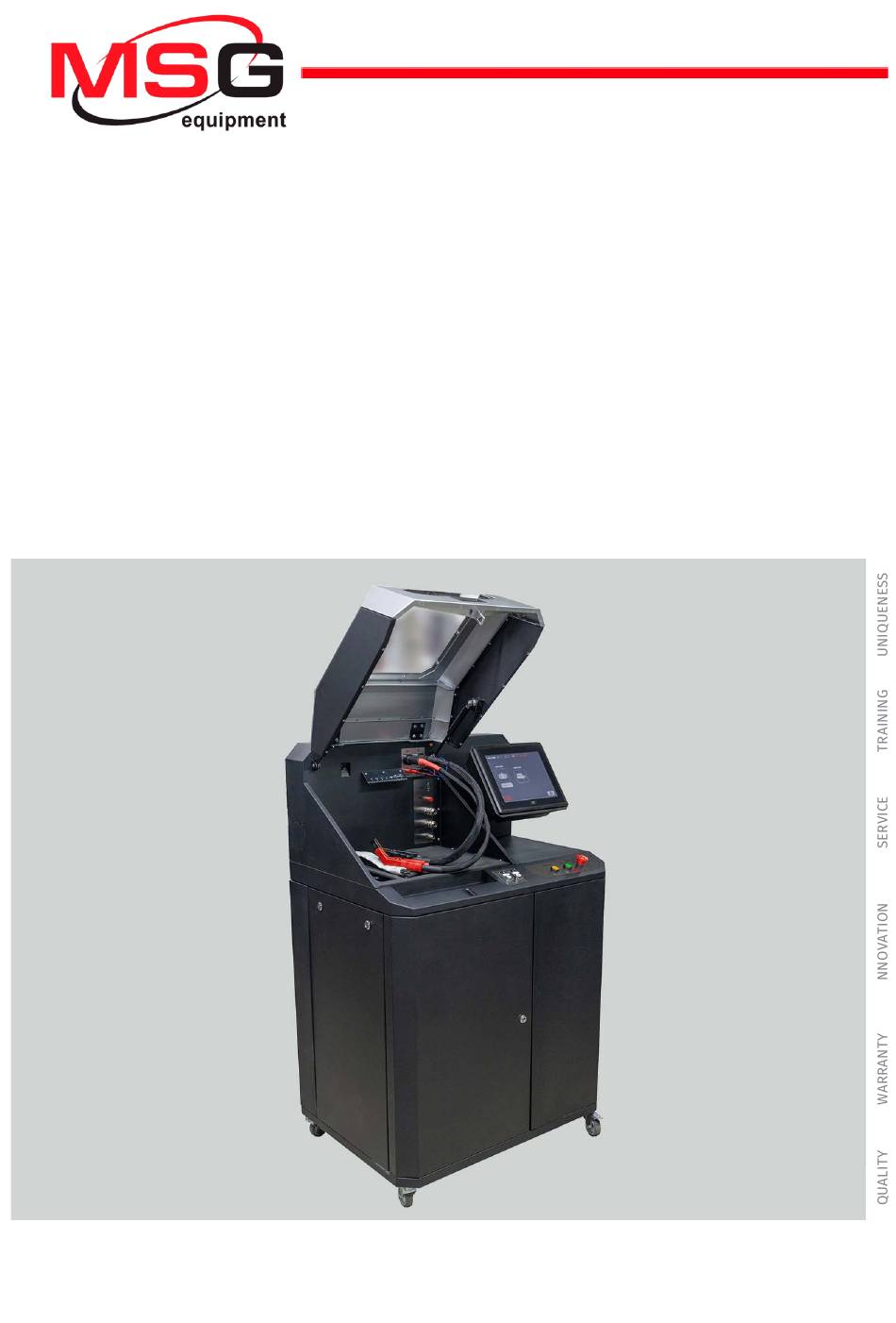

2022.07.28
MS005
MANUAL ON DIAGNOSTICS
OF ALTERNATORS AND STARTERS
INSTRUKCJA DIAGNOSTYKI
ALTERNATORÓW I ROZRUSZNIKÓW
ИНСТРУКЦИЯ ПО ДИАГНОСТИКЕ
ГЕНЕРАТОРОВ И СТАРТЕРОВ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MS005 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MSG MS005

Summary of Contents for MSG MS005

  • Page 1 2022.07.28 MS005 MANUAL ON DIAGNOSTICS OF ALTERNATORS AND STARTERS INSTRUKCJA DIAGNOSTYKI ALTERNATORÓW I ROZRUSZNIKÓW ИНСТРУКЦИЯ ПО ДИАГНОСТИКЕ ГЕНЕРАТОРОВ И СТАРТЕРОВ...

  • Page 3: Table Of Contents

    English Test bench MS005 CONTENTS INTRODUCTION ..............................1. TEST BENCH DESCRIPTION ..........................2. TEST BENCH MENU ............................10 3. APPROPRIATE USE ............................3.1. Safety Guidelines ........................... 4. ALTERNATOR DIAGNOSTICS ........................4.1. Connection of the wires of diagnostic cable to alternator connector terminals ....

  • Page 4: Introduction

    Diagnostics manual INTRODUCTION The present manual contains the description of the methods of evaluation of technical condition of automotive alternators, starters and voltage regulators at the bench MS005 (hereinafter “the bench”). WARNING! MSG Equipment is not responsible for any harm caused by the improper usage of equipment.

  • Page 5: Test Bench Description

    English Test bench MS005 1. TEST BENCH DESCRIPTION The bench consists of the following main elements (fig. 1): Figure 1. Overall view of test bench 1 – Access door to storage battery location. 2 – Working spot. 3 – Protective housing.
  • Page 6 English Diagnostics manual The working spot (fig.2) consists of the following components: Figure 2. Bench working spot 1 – Alternator drive belts: V-belts and poly V-belts. 2 – Power cables «В+» «В-». 3 – Unit fixing chain. 4 – The bracket for a diagnostic cable alligator clips. 5 –...
  • Page 7 English Test bench MS005 2 – buttons to control the tightening and loosening of unit fixing chain. 3 – button «COVER» - opens the protective housing. 4 – button «OFF/ON» - is responsible for the power on the bench. The bench is turned off by pressing the button «Turn off the bench»...
  • Page 8 English Diagnostics manual Figure 6. Adapting wire kit The diagnostic cable MS-33001 has the following adapting wire color codes (see also Table 1): • Orange - S (Sense Pin) - the terminal that enables the measuring of the storage battery voltage by the voltage regulator as well as it compares the storage battery voltage with the alternator output voltage.
  • Page 9 English Test bench MS005 Table 1 – Color codes of cable MS-33001 Connector Terminal Lamp K30 (starter) K45 (starter) For convenient usage of the diagnostic cable, it’s recommended to put the alligator clips onto the bracket (ref. 4, fig.2). Figure 7. Diagnostic cable alligator clips that are set on the bracket.

  • Page 10: Test Bench Menu

    English Diagnostics manual For the diagnostics of the starter, use the cable MS-33001 and the cable for the connection of the terminal 50 (fig.8). Figure 8. Cable for the connection of starter terminal 50 2. TEST BENCH MENU The bench main menu (fig. 9) consists of: Figure 9.
  • Page 11 English Test bench MS005 6 – Indicator of the connected diagnostic cable. 7 – Indicator button for unit drive belt tightening and fixing chain tightening: • red colour - belt/chain are not tightened; • green colour - belt/chain are tightened.

  • Page 12: Appropriate Use

    English Diagnostics manual 2 – Rated voltage of the diagnosed alternator. 3 – Maximum current for the alternator diagnostics. 4 – Connector terminal references of the most popular alternator types for choosing the appropriate one for the diagnosed alternator. 5 – Button to switch to automatic diagnostic mode of selected alternator type. 6 –...

  • Page 13: Alternator Diagnostics

    English Test bench MS005 - Independently to repair and make changes to the design of the bench, because it can lead to serious damage to the bench and deprive the right to warranty repair. 5. It’s forbidden to leave the units with running drive on the bench unattended.
  • Page 14 English Diagnostics manual Figure 11. Database search menu and search results If you can’t find the alternator in the database, look for the reference of alternator connector terminals on the Internet. Then connect the diagnostic cable wires to the alternator connector terminals, referring to the table in the Appendix 1.
  • Page 15 English Test bench MS005 Referring to the terminals on the figure 12 identify the alternator type. Now, the terminal L refers to Lamp alternator type. Next, referring to Appendix 1, check what wires of diagnostic cable should be connected with the alternator connector (connection layout - Table 2).

  • Page 16: Alternator Diagnostics Menu

    English Diagnostics manual Below you can see the example of the Nissan 23100EN000 alternator connection (fig. 14). Figure 14. Nissan 23100EN000 alternator and connector terminal references. Referring to the terminals on the figure 14 identify the alternator type. In this case, the terminal is C, and Japanese car make guides to alternator type - C JAPAN Next, referring to Appendix 1, check what wires of diagnostic cable should be connected with the alternator connector (connection layout - Table 4).
  • Page 17 English Test bench MS005 Figure 15. Alternator diagnostics menu view 5 – Display unit temperature from thermal camera. 6 – Alternator output voltage control buttons (if its design enables the voltage adjustment). 7 – Alternator load control buttons. The value is rated as % of the set value (fig. 10, ref. 3).
  • Page 18 English Diagnostics manual I AC A – value of alternating current in the circuit B+. I DC A – value of direct current in the circuit B+. U DC V – terminal B+ voltage value. Pulley RPM – alternator pulley rotation speed. If the pulley dimension is not specified in the menu (fig.

  • Page 19: Alternator Diagnostics In Manual Mode

    English Test bench MS005 TYPE – displaying of the type code for the LIN protocol regulator: A1, A2, A3, A4, B1, B2, B3, B4, C3, D1, D2, E1. EXCITATION – current value in the winding coil of alternator excitation. This parameter is read from the voltage regulator by LIN protocol.
  • Page 20 English Diagnostics manual 5. Check the rotation speed when the generation starts as follows: 5.1. With drive control buttons, increase gradually the speed until the output voltage is equal to rated voltage. Most of the operative alternators start generation from 700-850 rpm. Some alternators of COM type start generation at the speed higher than 1200 rpm, besides, there are LRC alternators (Load Response Control) that have the temporary delay at the output voltage variation.

  • Page 21: Alternator Diagnostics In Automatic Mode

    English Test bench MS005 4.4. Alternator diagnostics in automatic mode 1. After fixing and connecting the alternator on the start screen (fig. 9), go to the menu «Alternator». 2. In the opened window, choose: rated voltage of the diagnosed alternator 12V or 24V, type of alternator, maximum test current, diameter of the pulley (if the value is known).
  • Page 22 English Diagnostics manual Figure 18. Automatic check mode menu *: 1 – Activation buttons for alternator validation phase: Lamp test – check of control lamp circuit performance; Start RPM test – determination of the alternator pulley speed at which generation starts; Voltage regulator test –...

  • Page 23: Starter Diagnostics

    English Test bench MS005 5. STARTER DIAGNOSTICS 5.1. Starter diagnostics menu Getting to the starter diagnostics mode, you’ll see the following information on the display (fig. 19): Figure 19. Starter diagnostics menu 1 – Diagram of the parameters measured during the whole test time.

  • Page 24: Starter Diagnostics

    English Diagnostics manual 6 – Current parameters: I AC A – alternating current in the circuit В+ (terminal 30); I DC A – direct current in the circuit В+ (terminal 30); U DC V – voltage in the circuit В+ (terminal 30); К30 К45 V –...

  • Page 25: Appendix 1

    English Test bench MS005 APPENDIX 1 Alternator connection terminals Diagnostic Type of Application Code alternator cable wire Battery (+) (Ignition) Ignition start input Alternator Sense Battery Voltage Terminal for measuring of Sense battery voltage Sense Battery (-) (Earth) Earth, battery (-)
  • Page 26 English Diagnostics manual Diagnostic Type of Application Code alternator cable wire (Signal) Voltage code setting input (Digital) Input for voltage code setting on the American Ford, similar to SIG (Regulator Control) Similar to SIG (Regulated Voltage Control) Similar to SIG, with L(RVC) just the voltage variation range 11.0-15.5V.
  • Page 27 English Test bench MS005 Diagnostic Type of Application Code alternator cable wire Output of one of the alternator stator winding coils It’s used for the identification of the alternator excitation level by the voltage regulator Stator (Wave) Output of one of the alternator stator...

  • Page 28: Contacts

    English Contacts HEADQUARTERS AND PRODUCTION MSG equipment 18 Biolohichna st., 61030 Kharkiv Ukraine +38 057 728 49 64 +38 063 745 19 68 E-mail: sales@servicems.eu Website: servicems.eu REPRESENTATIVE OFFICE IN POLAND STS Sp. z o.o. ul. Modlińska, 209, Warszawa 03-120...
