8| Accessories

8.3 Oil level regulator

Oil level regulation systems have proven themselves with parallel circuits of several compressors. The
connection "0" is provided for installing an oil level regulator (see dimensions drawing). All common
mechanical oil level regulators from AC&R, ESK, Carly as well as the electronic oil level regulation
system from AC&R, Teklab, OM3 TraxOil from Alco and ESK (only long version) can be connected
directly without adapters (see fig.22). A sight glass on the oil level regulator is not required.
The assembly is made at the original position of the standard sight glass (see fig. 23).
Anschluss Ölspiegelregulator
Bei Verbundschaltungen von mehreren Verdichtern haben sich
Ölstandsregulierungssysteme bewährt. Für die Montage eines Ölspie-
gelregulators ist der Anschluss „O" vorgesehen (siehe Maßzeichnung).
Alle gängigen Ölspiegelregulatoren von AC&R, ESK sowie das elek-
tronische Reglersystem TRAXOIL S1A1 von SPORLAN können direkt
ohne Adapter angeschlossen werden (s. Abb.). Ein Schauglas am
Ölspiegelregulator ist nicht erforderlich.
Mechanical oil level regulator
at the "O" connection
D
on
GB
F
E
I
Ru
30 | AQ450740142615en-000201

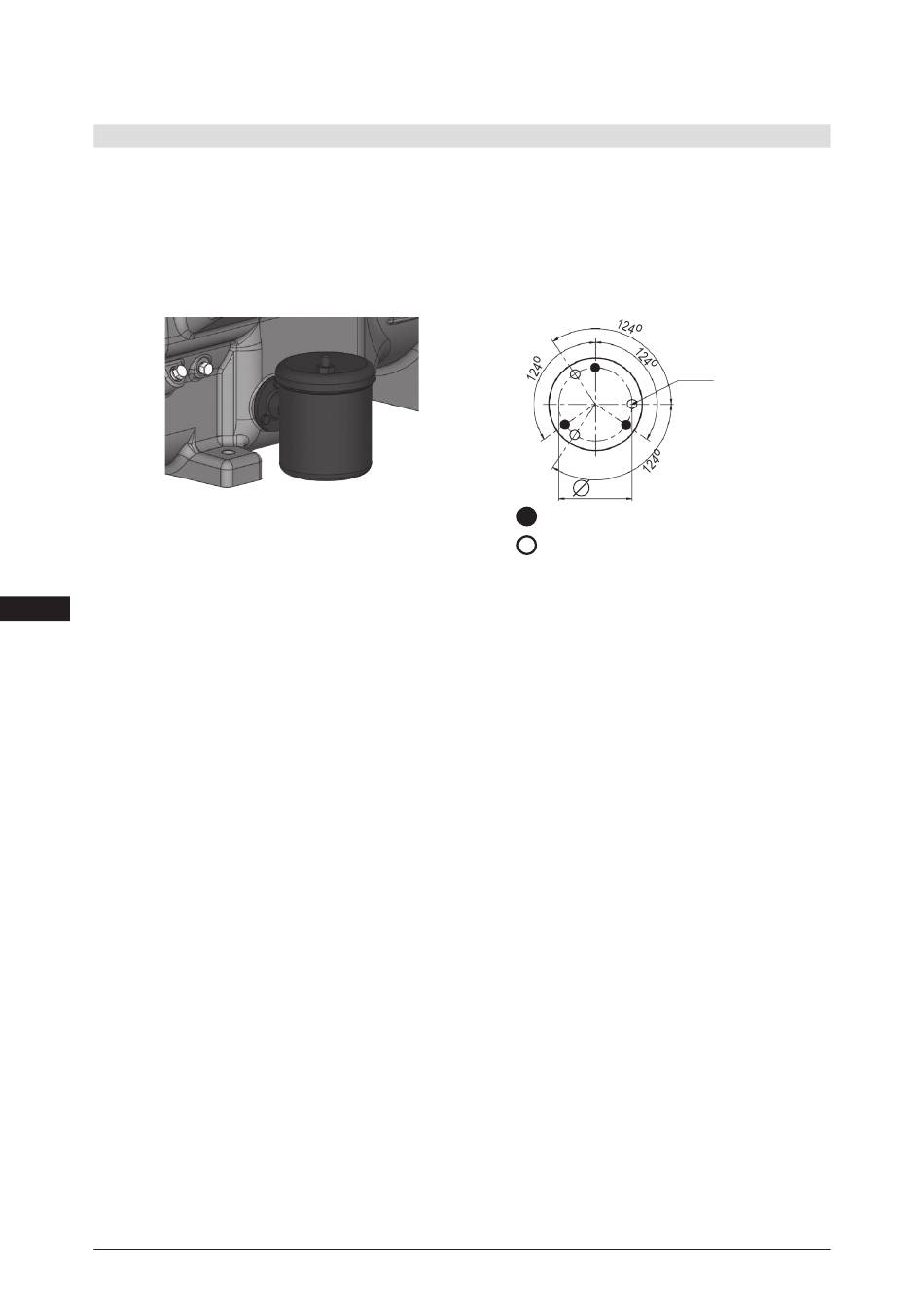

Fig. 22
M6 x 10
je 3 mal
3 times each
Fig. 23
47,6
3-Loch-Anschlussbild für ESK,
3 hole connection diagram for
AC&R und CARLY
ESK, AC&R and CARLY
3-Loch-Anschlussbild für TraxOil
3 hole diagram for TraxOil
