Vimar By-alarm 01711 Manual

By-alarm
01711
Interfaccia By-alarm isolata per rigenerazione del segnale BUS oltre
i 1000 m.
L'interfaccia deve essere utilizzata nel caso in cui vi sia la necessità di isolare galva-
nicamente due tronconi di bus RS485 del sistema By-alarm.
CARATTERISTICHE
• Tensione di alimentazione: 12 V SELV +/- 20%
• Assorbimento: 25 mA
• Temperatura di funzionamento: -10..+40°C (uso interno)
• Isolamento: 2500 Vrms
• Due serie di morsetti (5 + 5) sul lato non isolato.
Tali morsetti sono quelli di ingresso per i segnali dati A,B, per l'alimentazione della
scheda lato non isolato e per il segnale di controllo DE.
• Una serie di 5 morsetti sul lato isolato:
- ISO_A e ISO_B sono i segnali dati isolati.
- ISO+ e ISO- per collegare l'alimentatore sul lato isolato.
- ISO_DE è il segnale di controllo isolato.
• Grado di sicurezza: 2 (EN 50131-3)
• Classe ambientale: II (EN 50131-3)
FUNZIONAMENTO
L'interfaccia isola galvanicamente due tratte di bus RS485 rigenerando il segnale
utile. Il dispositivo va utilizzato nel caso di installazioni con tratta di cavo bus interrato
esternamente all'edificio e su installazioni con problematiche di loop di terra.
REGOLE DI INSTALLAZIONE
• L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti
l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• A seconda della tipologia di collegamento effettuato, l'interfaccia 01711 va installa-
ta all'interno della centrale di controllo o dell'alimentatore ausiliario.
• Affinché l'interfaccia By-alarm 01711 funzioni correttamente è sempre necessario
alimentare il lato isolato e quello non isolato con due alimentazioni separate da 12 V.
Per gli schemi installativi nei quali viene utilizzata l'interfaccia By-alarm isolata si veda
il manuale installatore delle centrali 01700 e 01703.
CONFORMITA' NORMATIVA
Norma EN 50131-3.
Direttiva EMC.
Norme EN 50130-4, EN 61000-6-3.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua
confezione indica che il prodotto alla fine della propria vita utile deve essere
raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire
l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta
differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione
autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire
al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di
tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie
di vendita di almeno 400 m
senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni
inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo
dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di
cui è composta l'apparecchiatura.
49400897B0 01 1607
All manuals and user guides at all-guides.com
è inoltre possibile consegnare gratuitamente,
2

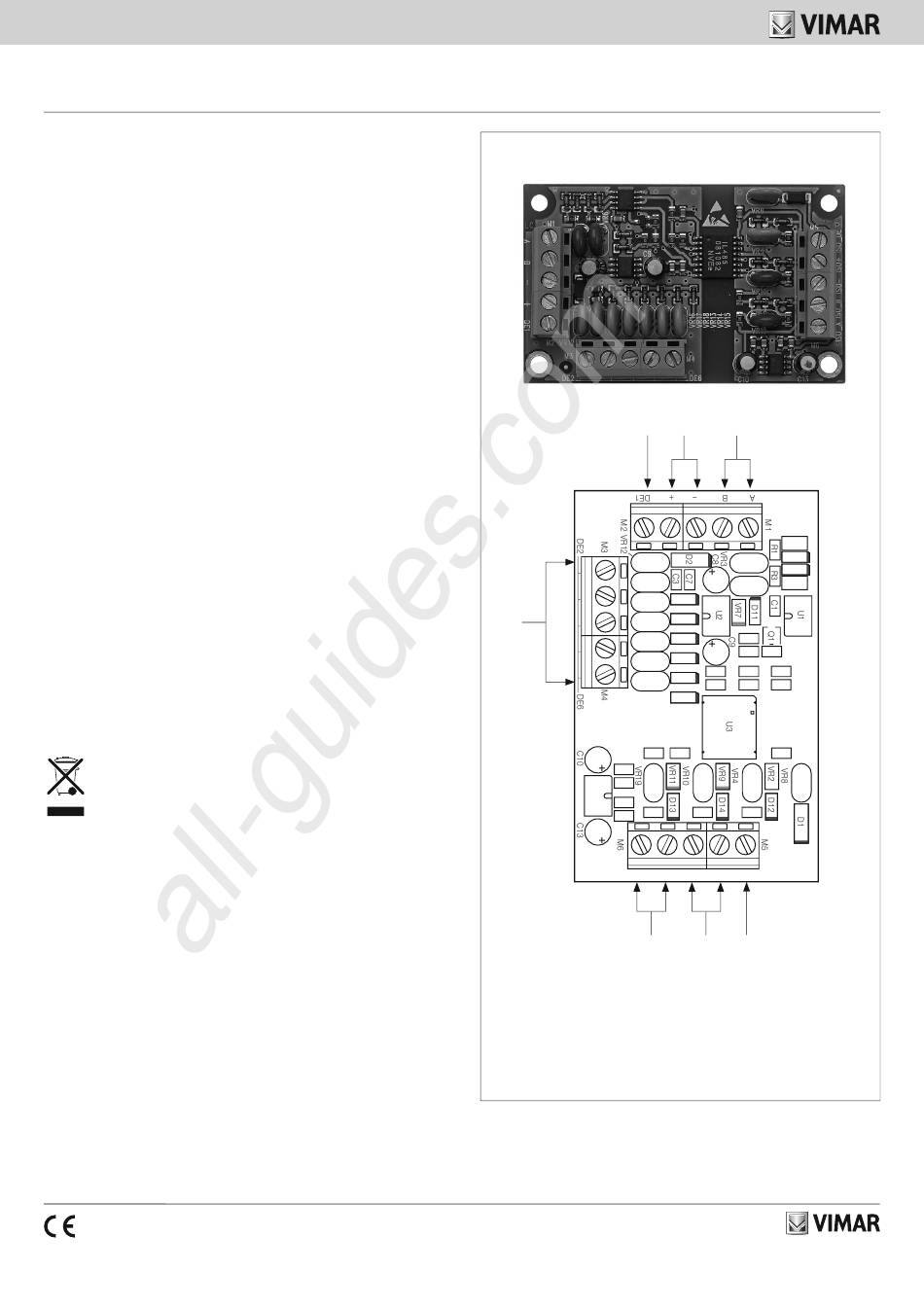

VISTA FRONTALE E COLLEGAMENTI.
A
D
VR16
VR17
VR18
VR13
VR14
VR15
R12
C14
C11
C12
R13
C15
ISO_A ISO_B
E
A: Morsetto segnale di controllo DE1 (lato non isolato)
B: Morsetti di alimentazione dell'interfaccia By-alarm 01711 (lato non isolato)
C: Morsetti di ingresso segnali A e B (lato non isolato)
D: Morsetti segnali di controllo DE2-DE6 (lato non isolato)
E: Morsetti di ingresso segnali A e B isolati
F: Morsetti di alimentazione lato bus isolato
G: Morsetto segnale di controllo DE isolato
B C
VR1
D9
D10
VR5
VR6
D6
D7
D8 R6
R7 R5
D3
C4 R11 R4
D4
C5 R8 C2
D5
R9 C6
R10 R2
ISO– ISO+ ISO_DE
F G
