CALL-WAY
03895

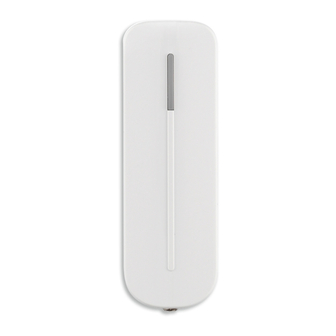

Interfaccia per telesoccorso.
L'interfaccia di telesoccorso monitora lo stato di un ingresso filare libe-
ramente configurabile tra normalmente aperto (default) e normalmente
chiuso. La chiusura (o apertura) del contatto determina l'invio di un
messaggio di emergenza verso il Vivavoce art. 03980 per chiamata di
telesoccorso. Il dispositivo comunica anche lo stato di batteria scarica
e/o scarsa ricezione. Il dispositivo è provvisto di micro-interruttore
anti-manomissione per la protezione contro la rimozione e/o l'apertu-
ra. Per ricevere le opportune segnalazioni occure configurare almeno
un numero di telefono per la supervisione degli accessori collegati; per
i dettagli si veda il foglio istruzioni del Vivavoce art. 03980.
FUNZIONAMENTO E CARATTERISTICHE
LED
• Quando il livello di carica della batteria è basso, ogni volta che il
contatto viene attivato il LED lampeggia per 2 secondi.
• Quando il dispositivo viene aperto e/o si attiva l'antimanomissione
il LED lampeggia per 2 secondi. Se la condizione persiste il LED
lampeggia per 2 secondi ad ogni attivazione del contatto.
• Quando il dispositivo è in modalità di arruolamento il LED lampeggia
ogni volta che viene attivato il contatto.
• Quando la batteria è scarica il dispositivo smette di inviare messaggi
e il LED lampeggia ogni 4 secondi.
Terminali di estensione
I morsetti permettono di collegare un dispositivo esterno dotato
di contatti puliti di tipo normalmente chiuso o aperto. L'apertura o
chiusura del contatto invia un messaggio verso il Vivavoce art. 03890
che avvia la chiamata.
Per connettere i terminali d'estensione:
1. Aprire il coperchio dell'interfaccia svitando la vite alla base.
2. Utilizzando un utensile rimuovere la parte frontale del coperchio per
accedere ai terminali d'estensione.
3. Collegare il dispositivo ai terminali.
Prefrattura
49401858A0 01 2302
Batteria
• L'interfaccia è alimentata da una batteria CR123 da 3 Volt al Litio.
N.B. La batteria deve essere sempre sostituita con una analoga per
tensione e dimensioni.
• L'interfaccia rileva se la batteria è scarica. Se lo stato di carica
è basso viene inviato un messaggio di diagnostica per notificare
tale condizione. Se l'interfaccia viene attivata e il livello di batteria
è basso il LED lampeggia ad ogni attivazione del contatto. Se la
batteria è scarica l'interfaccia smette di inviare messaggi e il LED
lampeggia ogni 4 secondi.
• Quando viene rimossa la batteria scarica, premere 2 volte il
Pulsante antimanomissione prima di inserire la nuova batteria.
Protezione antimanomissione
L'interfaccia è protetta contro la manomissione. Se l'accessorio viene
aperto e/o spostato dal suo luogo d'installazione l'interruttore viene
attivato e viene inviato un segnale di allarme verso l'unità Vivavoce.
N.B. Nell'unità Vivavoce è necessario aver preventivamente configu-
rato almeno un numero di telefono per la supervisione degli accessori.
AVVIO DEL DISPOSITIVO
• Aprire il coperchio dell'interfaccia e inserire la batteria.
• Impostare l'unità Vivavoce in modalità di arruolamento (si veda il
foglio istruzioni dell'art. 03980).
• Premere il pulsante di test sull'interfaccia di telesoccorso.
• Per completare il processo di arruolamento si veda il foglio istruzioni
dell'art. 03980.
INSTALLAZIONE
• L'interfaccia per telesoccorso va installata a muro o all'interno di
scatole di derivazione. In entrambi i casi è obbligatorio il fissaggio a
parete per chiudere il contatto di antimanomissione.
• Non installare l'interfaccia su superfici metalliche.
CARATTERISTICHE TECNICHE
• Range di frequenza: 868.3 MHz
• Potenza RF trasmessa: < 25 mW (14dBm)
CONFORMITA' NORMATIVA
Direttiva RED. Direttiva RoHS
Norme EN 301 489-3, EN 300 220-3-2, EN 50130-4, EN 62368-1,
EN 62479, EN IEC 63000.
Vimar SpA dichiara che l'apparecchiatura radio è conforme alla diretti-
va 2014/53/UE. Il testo completo della dichiarazione di conformità UE
è disponibile nella scheda di prodotto al seguente indirizzo Internet:
www.vimar.com.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe
contenere tracce di piombo.
