Vimar By-alarm 01729 Manual

By-alarm
01729
Interfaccia radiofrequenza By-alarm 868 MHz bidirezionale per espan-
sione radio dell'impianto, completa di scatola a parete antistrappo.
L'interfaccia radio, attraverso la quale vengono integrati nell'impianto i rivelatori e
telecomandi radiofrequenza, è un dispositivo che permette di espandere il numero
delle zone della centrale mediante collegamento seriale RS 485. La centrale gesti-
sce l'interfaccia radio in modo analogo al dispositivo filare art. 01709 consentendo
quindi l'uso contemporaneo di espansioni filari ed espansioni radio.
CARATTERISTICHE TECNICHE
• Alimentazione: 12 Vdc ± 20%
• Assorbimento:
- 40 mA max a led spenti
- 80 mA max a led accesi
• Collegamento: bus RS485
• Conduttori: min. (2 x 0,50 mm + 2 x 0,22 mm
2
• Linee di ingresso radio: n° 8 o 16 a singolo o doppio bilanciamento, programmabili
in tutte le modalità previste dalla centrale
• Range di frequenza: 868.25 MHz
• Potenza RF trasmessa: < 25 mW (14dBm)
• Classe ricevitore: Classe 2 duty cycle <1%
• Portata radio: 1000 m in aria libera
• Numero di telecomandi gestibili: max 8
• Temperatura di funzionamento: -10..+40 °C
• Dimensioni: 145x110x40 mm
COLLEGAMENTO DELL'INTERFACCIA ALLA CENTRALE
L'interfaccia deve essere collegata in parallelo agli stessi conduttori, rispettando le
diciture riportate sui morsetti della centrale e dell'interfaccia stessa, ossia:
• + con +
• - con -
• A con A
• B con B
Per l'alimentazione 12 Vdc devono essere usati conduttori da 0,50 mm
segnali A e B da 0,22 mm ; la schermatura deve essere collegata al negativo dalla
2
parte della centrale.
FUNZIONAMENTO DELL'INTERFACCIA
La funzione dell'interfaccia radio è quella di ricevere le informazioni dai diversi dispositivi
e inviarle alla centrale; inoltre supervisiona il corretto funzionamento dei dispositivi stessi.
Led giallo di controllo
Il led giallo presente sulla scheda dell'interfaccia consente di visualizzare la funzio-
nalità del dispositivo.
• Led acceso fisso: interfaccia alimentata correttamente ma priva di comunica-
zione seriale.
• Led lampeggiante con frequenza di 1 s:
- interfaccia alimentata correttamente e con ricezione di comunicazioni seriali che
però non sono inviate con indirizzo corretto,
- dispositivo non configurato in centrale.
• Led lampeggiante con impulso breve ogni secondo: alimentazione e comuni-
cazione seriale corrette.
Protezioni antimanomissione
La scheda dell'interfaccia è provvista di due pulsanti per la protezione contro
I'apertura del contenitore e contro il suo strappo dalla parete che possono essere
esclusi chiudendo i relativi ponticelli posti sotto i pulsanti stessi.
Digitando il Codice dell'Installatore si inibisce ogni tipo di allarme e quindi anche
tutte le protezioni di antimanomissione saranno bloccate.
Alla messa in servizio della centrale i ponticelli di esclusione ST1 e ST2 delle anti-
manomissioni devono essere rimossi per rendere attive le protezioni.
Led di funzione
La scheda dell'interfaccia è provvista di 6 led e di display che permettono di visua-
lizzare i vari stati di diagnosi del dispositivo.
• Durante il normale funzionamento i led sono spenti ed il display visulaizzerà cicli-
camente, i vari dispositivi configurati.
• In caso di allarme e/o anomalia di un dispositivo, l'interfaccia visualizzerà imme-
diatamente il numero di tale dispositivo ed uno dei led posti a sinistra del display
si accenderà per segnalarne la causa.
• Nel caso in cui più dispositivi segnalassero contemporaneamente uno stato di
allarme e/o anomalia, il display dell'interfaccia visualizzerà ciclicamente gli stati
dei vari dispositivi interessati.
49400929C0 01 1806
) schermato
2
e per i
2

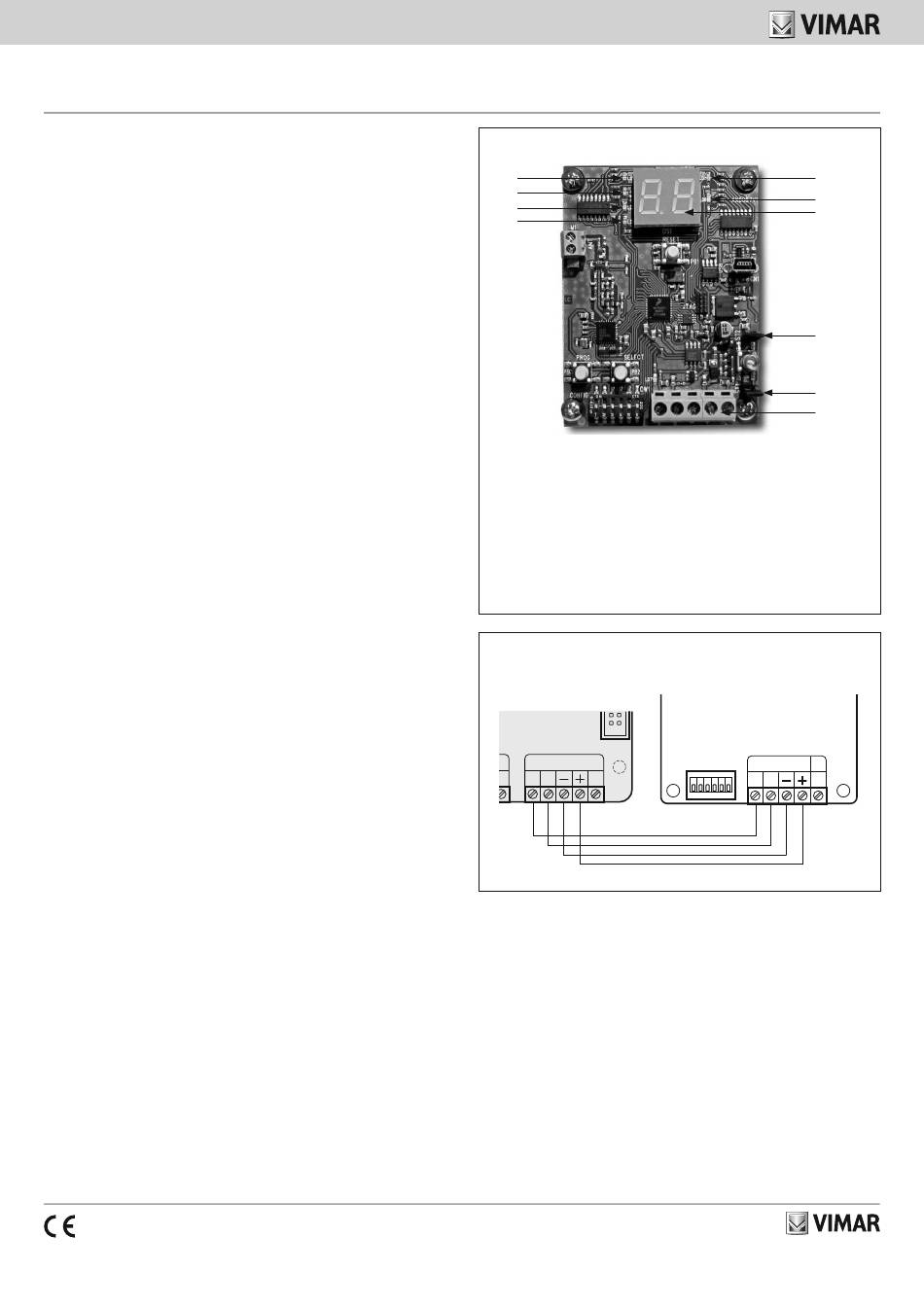

VISTA FRONTALE.
A
B
C
D
A: Led rosso -> zona tamper
B: Led blu -> zona in supervisione
C: Led giallo -> zona in anomalia batteria
D: Led rosso -> zona in allarme
E: Led rosso -> segnalazione trasmissione dati dall'interfaccia verso un dispositivo.
F: Led verde -> segnalazione ricezione dati provenienti da un dispositivo.
G: Morsetti A e B (per collegamento alla linea bus RS485), - e + (ingresso alimen-
tazione 12 V), DE (morsetto non utilizzato)
ST1: Ponticello per l'esclusione dell'antiapertura
ST2: Ponticello per l'esclusione dell'antistrappo
COLLEGAMENTI.
01700
01703
20
CN5
RS 485 D
A B E
CONFIGURAZIONE DELL'INTERFACCIA
Per tutti i dettagli relativi alla configurazione dell'interfaccia 01729 si veda il
Manuale installatore scaricabile dal sito www.vimar.com.
REGOLE DI INSTALLAZIONE
• L'installazione deve essere effettuata da personale qualificato con l'osservanza
delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
• L'interfaccia può essere installata a parete o sopra scatole da incasso 3 moduli
(asole interasse 83,5 mm).
• Nel fissare l'Interfaccia radio e per il suo miglior funzionamento porre attenzione
a quanto segue:
- non rimuovere i circuiti dal contenitore plastico;
- non installare vicino a oggetti metallici e dispositivi che generino frequenze radio
(televisori, computer, router, hot spot, etc.);
- installare ad un'altezza non inferiore a 1,5 m da terra e in una posizione il più
possibile centrale rispetto alle posizione dei dispositivi;
- installare con i morsetti rivolti verso il basso e l'antenna posta in posizione
verticale;
E
F
DISPLAY
ST1
ST2
G
01729
D
RS 485
ON
A B E
1 2 3 4 5 6
